发表于 2016-8-22 09:02:08 | 显示全部楼层 |阅读模式
本帖最后由 giku 于 2016-8-22 09:05 编辑

os:
[iyunv@node1 ~]# cat /etc/system-release
CentOS release 6.4 (Final)
参考文章:http://www.serverlab.ca/tutorial ... lancer-on-centos-6/
安装epel源:
wget http://dl.fedoraproject.org/pub/ ... ease-6-8.noarch.rpm
rpm -ivh epel-release-6.8.noarch.rpm
yum install haproxy -y
  tcp mode:
http mode
配置文件说明:
1、代理
    -defaults:用于为所有其他配置提供默认参数,这配置默认配置参数可由下一个“defaults”所重新设定
    -frontend:用于定义一系列监听的套接字,这些套接字可接受客户端请求并与之建立连接
    -backend:用于定义一系列后端服务器,代理将会将对应客户端的请求转发至这些服务器
    -listen:把一个前端和一个后端绑在一起,通过关联前端和后端定义了一个完整的代理,通常只对tcp流量有用
    所有代理的名称只能使用大写字母、小写字母、数字、-、_、点号、冒号,此外ACL名称会区分字母大小写

balance定义负载均衡算法,可用于defaults、listen、backend
    roundrobin:基于权重进行轮叫,动态
    static-rr:基于权重进行轮叫,静态
    source:类似于nginx中的ip_hash,默认为静态
    uri:问号之前的左半部分uri,同一个uri请求对应同一个后端服务器,此算法常用于代理缓存或反病毒代理,以提高缓存的命中率,默认为静态
    leastconn新的连接请求被派发至具有最少连接数目的后端服务器,在有着较长时间会话的场景中推荐使用此算法,如LDAP、SQL等,其并不太适合用于较短会话的应用层协议,如http,此算法是动态的,可以在运行时调整其权重

官方给出的一个简单实例配置:
global
        daemon
        maxconn 256    -》haproxy负载均衡服务器最大连接数

    defaults
        mode http    -》定义模式http或者tcp或者health
        timeout connect 5000ms     -》连接超时时长
        timeout client 50000ms     -》客户端请求超时时长
        timeout server 50000ms     -》服务器响应超时时长

    frontend http-in    -》frontend定义前端名称
        bind *:80       -》haproxy绑定的ip与端口
        default_backend servers   ->默认后端服务器

    backend servers   -》backend定义后端服务器
        server server1 127.0.0.1:8000 maxconn 32  -》server关键字,server1为后端服务器名称

利用下面命令查看配置文件是否有错:

测试:192.168.1.155

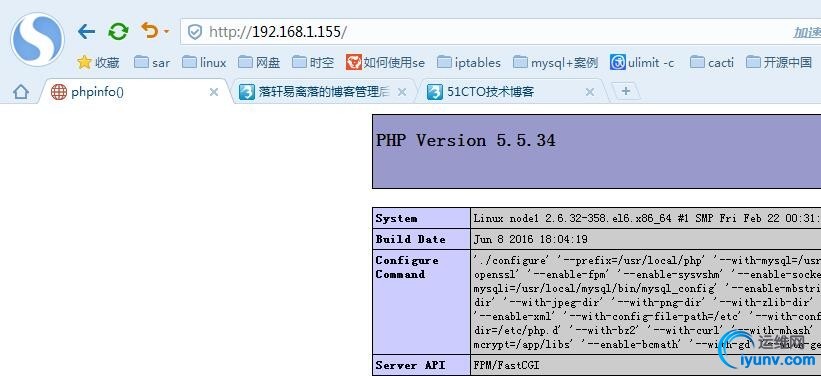

将haproxy和nginx服务放置在一起,nginx采用8080端口,haproxy80端口,简单配置,浏览器访问

http://192.168.1.155
定义stats:统计数据的设置情况
stats:统计数据的设置状况
    stats enable
    stats hide-version:隐藏版本
    stats uri /haproxy?stats:uri也可以自己定义
    stats realm "haproxy statistics":认证提示信息
    stats auth "admin:admin"--->认证,账号和密码(auth可以用多次)
    stats scope no restriction
    stats refresh 5s:刷新时长
    stats admin {if|unless}
    stats admin if true:如果认证通过就能管理节点server
    例:listen statistics
bind *:8009:单独定义,使用新的端口,为了安全
stats enable:启用stats
        stats hide-version:隐藏版本
        stats uri /haproxy?stats
        stats realm "haproxy statistics"
stats auth admin:admin    --->认证,账号和密码(auth可以用多次)
        stats scope no restriction
        stats refresh 5s:刷新时长
参考:http://cbonte.github.io/haproxy- ... html#4-stats%20auth

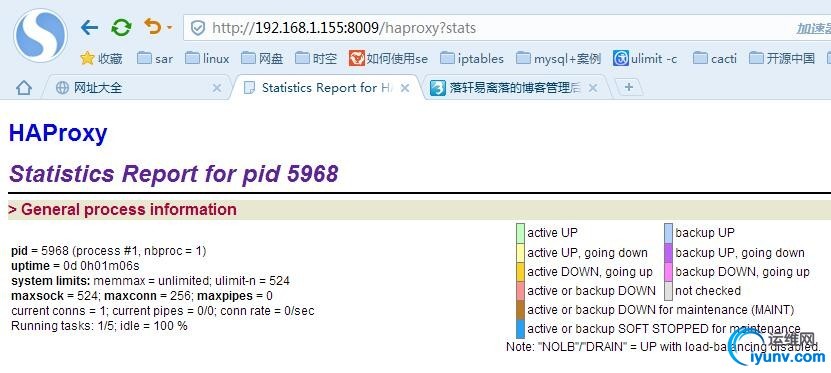

状态图:
wKiom1e5ZMzyHhudAADIEkaNFtw521.jpg 启用haproxy日志记录:
vim /etc/rsyslog.conf
# Provides UDP syslog reception
$ModLoad imudp
$UDPServerRun 514

# Provides TCP syslog reception
$ModLoad imtcp
$InputTCPServerRun 514
将以上udp,tcp支持打开,然后在加入下一行
local2.*/var/log/haproxy.log
最后重启服务
service rsyslog restart
haproxy配置文件默认日志在global下面
log         127.0.0.1 local2

monitor-uri :拦截一个URI所使用的外部组件的监控要求
Use /haproxy_test to report haproxy's status
defaults
    mode http
    timeout connect 5s
    timeout client 50s
    timeout server 50s
    option forwardfor except 127.0.0.1
    monitor-uri /haproxy_test    ------》报告haproxy的状态

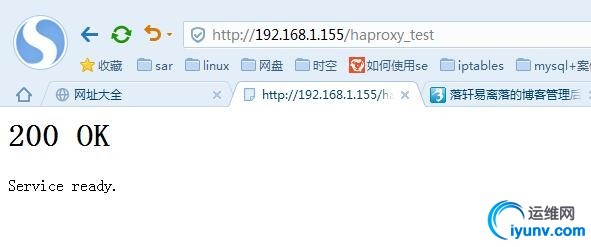

效果如图:
option forwardfor:

Enable insertion of the X-Forwarded-For header to requests sent to servers
效果如下:
192.168.1.155 - - [17/Aug/2016:10:18:35 +0800] "GET / HTTP/1.1" 200 16 "-" "Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/35.0.1916.153 Safari/537.36 SE 2.X MetaSr 1.0" "192.168.1.109"
192.168.1.155 - - [17/Aug/2016:10:19:09 +0800] "GET / HTTP/1.1" 200 16 "-" "Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/35.0.1916.153 Safari/537.36 SE 2.X MetaSr 1.0" "-"
添加了这个选项网站日志会记录客户端的ip也就是192.168.1.109
常用为:option forwardfor except 127.0.0.1

option httplog:记录http记录,和option logasap一起使用更好
效果如下:
不使用前:
[iyunv@node1 html]# cat /var/log/haproxy.log
Aug 21 11:12:36 localhost haproxy[6711]: Proxy statistics started.
Aug 21 11:12:36 localhost haproxy[6711]: Proxy http-in started.
Aug 21 11:12:36 localhost haproxy[6711]: Proxy servers started.
Aug 21 11:12:38 localhost haproxy[6712]: Connect from 192.168.1.109:10276 to 192.168.1.155:80 (http-in/HTTP)
Aug 21 11:12:39 localhost haproxy[6712]: Connect from 192.168.1.109:10277 to 192.168.1.155:80 (http-in/HTTP)
使用后:
Aug 21 11:15:24 localhost haproxy[6755]: Proxy http-in started.
Aug 21 11:15:24 localhost haproxy[6755]: Proxy servers started.
Aug 21 11:15:27 localhost haproxy[6756]: 192.168.1.109:10287 [21/Aug/2016:11:15:27.478] http-in servers/server1 5/0/1/0/6 304 158 - - ---- 1/1/0/1/0 0/0 "GET / HTTP/1.1"
Aug 21 11:15:27 localhost haproxy[6756]: 192.168.1.109:10287 [21/Aug/2016:11:15:27.485] http-in servers/server2 468/0/2/1/471 200 231 - - ---- 1/1/0/1/0 0/0 "GET / HTTP/1.1"
Aug 21 11:15:28 localhost haproxy[6756]: 192.168.1.109:10287 [21/Aug/2016:11:15:27.956] http-in servers/server1 429/0/1/1/431 200 240 - - ---- 1/1/0/1/0 0/0 "GET / HTTP/1.1"
可以清楚的看出客户端请求后端服务器的的详细过程

option   redispatch# 当使用了cookie时,haproxy将会将其请求的后端服务器的serverID插入到cookie中,以保证会话的SESSION持久性;而此时,如果后端的服务器宕掉了, 但是客户端的cookie是不会刷新的,如果设置此参数,将会将客户的请求强制定向到另外一个后端server上,以保证服务的正常。

retries    3# 定义连接后端服务器的失败重连次数,连接失败次数超过此值后将会将对应后端

自定义错误页面
    errorfile <code> file:200 403 408 500 502 503 504 400
    errorfile 400 /etc/haproxy/XXX.http:给出定义错误页面

ACL:访问控制列表
    acl <aclname> <criterrion> [flags][operator]<value>区分字符大小写
    flags:
    -i:不区分字符大小
    path_beg <string>:path路径以某字符串开始
    path_end <string>:path路径以什么结尾(文件名扩展名都可以)
    path_reg <regex>:支持正则
    url <string>:整个后面的路径
    method <string>
    acl url_static path_beg /static /images /img /css:定义以/images /img /css为开头的url
    acl url_static path_end -i .gif .png .jpg .css .js:定义以它们结尾,不区分大小写
    acl host_www hdr_beg(host) -i www  :hdr_reg(header) <regex>:对首部host进行正则表达式
    use_backend static if url_static  :如果满足url_static控制列表定义的使用后端static组
    use_backend www if host_www   :如果满足host_www控制列表定义的使用后端www组
    default_backend web    :其他没有满足的使用web后端组

对后端upstream server进行动静分离:
    frontend webserver
    bind *:80
    acl url_static        path_beg        -i /static /images /javascript /stylesheets
    acl url_static        path_end        -i .gif .png .jpg .jpeg .js .html
    acl url_dynamic        path_end        -i .php
    use_backend static        if url_static or host_static
    use_backend dynamic        if url_dynamic
    default_backend        dynamic

backend static
    server node1 192.168.1.155:80 check maxconn 2000

backend dynamic
    server node2 192.168.1.11:80 check maxconn 2000

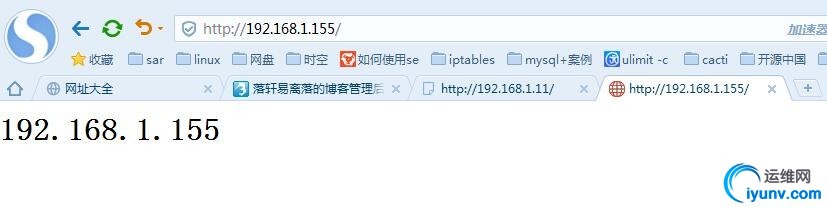

看效果图:默认后端为动态
带有index.html为静态

option      dontlognull   --》启用该项,日志中将不会记录空连接。所谓空连接就是在上游的负载均衡器或者监控系统为了探测该 服务是否存活可用时,需要定期的连接或者获取某一固定的组件或页面,或者探测扫描端口是否在监听或开放等动作被称为空连接;官方文档中标注,如果该服务上游没有其他的负载均衡器的话,建议不要使用该参数,因为互联网上的恶意扫描或其他动作就不会被记录下来

附带线上配置文件:

global
    log         127.0.0.1 local2
    chroot      /var/lib/haproxy

    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon

defaults
    mode                    http
    log                     global
    option                  httplog
    option                  dontlognull
    option http-server-close    ---》server启动关闭功能
    option forwardfor       except 127.0.0.0/8
    option                  redispatch
    retries                 3
    timeout http-request    10s
    timeout queue           1m
    timeout connect         10s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s
    timeout check           10s
    maxconn                 30000

listen stats

    mode http
    bind *:1080
    stats enable
    stats hide-version
    stats uri     /haproxyadmin?stats
    stats realm   Haproxy Statistics
    stats auth    admin:admin
    stats admin if TRUE

frontend http-in

    bind *:80
    mode http
    log global
    option httpclose      这个选项已经被废弃了,改用http-server-close代替
    option logasap      ---》提前记录日志(接收到http请求就开始记录日志)
    option dontlognull  ---》对空连接不记录日志
    capture request  header Host len 20    ----》记录首部为host的20个字节的记录
    capture request  header Referer len 60   ----》跳转---》防盗链
    default_backend servers

frontend healthcheck
    bind 192.168.1.155:1099
    mode http
    option http-server-close
    option forwardfor
    default_backend servers

backend servers
  balance roundrobin
    server websrv1 192.168.10.11:80 check maxconn 2000
    server websrv2 192.168.10.12:80 check maxconn 2000

配置mysql的负载均衡:
global
    log         127.0.0.1 local2
    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon

defaults
    mode                    tcp
    log                     global
    option                  httplog
    option                  dontlognull
    retries                 3
    timeout http-request    10s
    timeout queue           1m
    timeout connect         10s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s
    timeout check           10s
    maxconn                 600

listen stats
    mode http
    bind 0.0.0.0:1080
    stats enable
    stats hide-version
    stats uri     /haproxyadmin?stats
    stats realm   Haproxy Statistics
    stats auth    admin:admin
    stats admin if TRUE

frontend mysql

    bind *:3306
    mode tcp
    log global
    default_backend mysqlservers

backend mysqlservers
    balance leastconn                 ---》(mysql选择此算法)
    server dbsrv1 192.168.10.11:3306 check port 3306 intval 2 rise 1 fall 2 maxconn 300
    server dbsrv2 192.168.10.12:3306 check port 3306 intval 2 rise 1 fall 2 maxconn 300
