zabbix使用zabbix-java-gateway监控jvm/tomcat性能

dthre

JAVA-GATEWAY

Zabbix本身不支持直接监控Java，在zabbix 1.8以前，只能使用Zapcat来做代理监控，而且要修改源代码，非常麻烦。所有后来为了解决这个监控问题，Zabbix和Java双方应运生成了各自的代理监控程序：zabbix 2.0以后添加了服务进程zabbix-java-gateway；Java有了JMX,全称是Java Management Extensions,即Java管理扩展。

双方的工作原理

比如：当Zabbix-Server需要知道java应用程序的某项性能的时候，会启动自身的一个Zabbix-JavaPollers进程去连接Zabbix-JavaGateway请求数据，而ZabbixJavagateway收到请求后使用“JMXmanagementAPI”去查询特定的应用程序，而前提是应用程序这端在开启时需要“-Dcom.sun.management.jmxremote”参数来开启JMX远程查询就行。Java程序会启动自身的一个简单的小程序端口12345向Zabbix-JavaGateway提供请求数据。

开始监控部署

从上面的原理图中我们可以看出，配置Zabbix监控Java应用程序的关键点在于：配置Zabbix-JavaGateway、让Zabbix-Server能够连接Zabbix-JavaGateway、Tomcat开启JVM远程监控功能等

1）环境准备

系统环境

1 2 3 4

[iyunv@linux-node1 ~]# cat /etc/redhat-release CentOS Linux release 7.2.1511 (Core) [iyunv@linux-node1 ~]# /application/zabbix/sbin/zabbix_server -V zabbix_server (Zabbix) 3.0.3

特别注意：

编译安装zabbix server需要加上--enable-java以支持jmx监控，如果之前的zabbix server没加，那么请重新编译安装，参考编译参数

1	./configure --prefix=/application/zabbix-3.0.3 --enable-server --enable-agent --enable-java --enable-ipv6 --with-mysql=/application/mysql-5.5.49/bin/mysql_config  --with-net-snmp --with-libcurl --with-libxml2 --with-openipmi --with-unixodbc --with-openssl

由于要使用到tomcat作为监控示例，所以简单部署一个tomcat环境

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

[iyunv@linux-node1 tools]# tar xf jdk-8u73-linux-x64.gz [iyunv@linux-node1 tools]# tar xf apache-tomcat-8.0.36.tar.gz [iyunv@linux-node1 tools]# mv jdk1.8.0_73 /application/ [iyunv@linux-node1 tools]# ln -s /application/jdk1.8.0_73/ /application/jdk [iyunv@linux-node1 tools]# sed -i.ori '$a export JAVA_HOME=/application/jdk\nexport PATH=$JAVA_HOME/bin:$JAVA_HOME/jre/bin:$PATH\nexport CLASSPATH=.$CLASSPATH:$JAVA_HOME/lib:$JAVA_HOME/jre/lib:$JAVA_HOME/lib/tools.jar' /etc/profile [iyunv@linux-node1 tools]# source /etc/profile [iyunv@linux-node1 tools]# java -version java version "1.8.0_73" Java(TM) SE Runtime Environment (build 1.8.0_73-b02) Java HotSpot(TM) 64-Bit Server VM (build 25.73-b02, mixed mode) [iyunv@linux-node1 ~]# ln -s /application/apache-tomcat-8.0.36/ tomcat [iyunv@linux-node1 ~]# echo 'export TOMCAT_HOME=/application/tomcat'>>/etc/profile [iyunv@linux-node1 ~]# source /etc/profile [iyunv@linux-node1 ~]# chown -R root.root /application/jdk/ /application/tomcat/ [iyunv@linux-node1 ~]# tail -4 /etc/profile export JAVA_HOME=/application/jdk export PATH=$JAVA_HOME/bin:$JAVA_HOME/jre/bin:$PATH export CLASSPATH=.$CLASSPATH:$JAVA_HOME/lib:$JAVA_HOME/jre/lib:$JAVA_HOME/lib/tools.jar export TOMCAT_HOME=/application/tomcat [iyunv@linux-node1 ~]# /application/tomcat/bin/startup.sh #开启tomcat [iyunv@linux-node1 ~]# lsof -i:8080 COMMAND   PID USER   FD   TYPE DEVICE SIZE/OFF NODE NAME java    40859 root   47u  IPv6  71038      0t0  TCP *:webcache (LISTEN)

2）安装软件

1	yum install -y java java-devel zabbix-java-gateway

3）配置zabbix_java_gateway端口10052

1 2 3 4 5 6

[iyunv@linux-node1 zabbix]# vim /etc/zabbix/zabbix_java_gateway.conf #zabbix_java_gateway配置文件里有默认端口等设置，这里我们保持默认即可 [iyunv@linux-node1 zabbix]# systemctl start zabbix-java-gateway.service [iyunv@linux-node1 ~]# lsof -i:10052 USER   FD   TYPE  DEVICE SIZE/OFF NODE NAME java    92222 root   11u  IPv6 1360516      0t0  TCP *:10052 (LISTEN)

4）配置zabbix-server访问gateway

1 2 3 4

[iyunv@linux-node1 ~]# vim /application/zabbix/etc/zabbix_server.conf JavaGateway=172.16.2.150 #gateway地址 StartJavaPollers=5  #预启动进程轮训个数 [iyunv@linux-node1 ~]# systemctl restart zabbix_server.service

5）开启JMX远程监控

1 2 3 4 5 6 7 8 9 10 11

[iyunv@linux-node1 application]# vim /application/tomcat/bin/catalina.sh #tomcat的远程调用脚本 CATALINA_OPTS="$CATALINA_OPTS -Dcom.sun.management.jmxremote #开启远程监控   -Dcom.sun.management.jmxremote.port=12345 #远程监控端口   -Dcom.sun.management.jmxremote.ssl=false #远程ssl验证为false   -Dcom.sun.management.jmxremote.authenticate=false #关闭权限认证   -Djava.rmi.server.hostname=172.16.2.150" #提供数据的的主机地址（由于我是用的一台机器，所以IP相同，如果是生产环境不同的机器，这个地址是部署了tomcat的主机地址） [iyunv@linux-node1 application]# /application/tomcat/bin/shutdown.sh [iyunv@linux-node1 application]# /application/tomcat/bin/startup.sh [iyunv@linux-node1 application]# lsof -i:12345 #JVM监听端口 COMMAND   PID USER   FD   TYPE DEVICE SIZE/OFF NODE NAME java    41062 root   20u  IPv6  72478      0t0  TCP *:ddi-tcp-1 (LISTEN)

注意：

如果端口起不来，看日志

1 2 3

[iyunv@linux-node1 logs]# tail /application/tomcat/logs/catalina.out … Error: Exception thrown by the agent : java.net.MalformedURLException: Local host name unknown: java.net.UnknownHostException: linux-node1.lichengbing.cn: linux-node1.lichengbing.cn: unknown error

添加主机名解析解决

1 2	[iyunv@linux-node1 logs]# cat /etc/hosts 172.16.2.150 linux-node1.lichengbing.cn

6）此时我们就也可以使用windowsJava工具JConsole测试（提前安装好java）

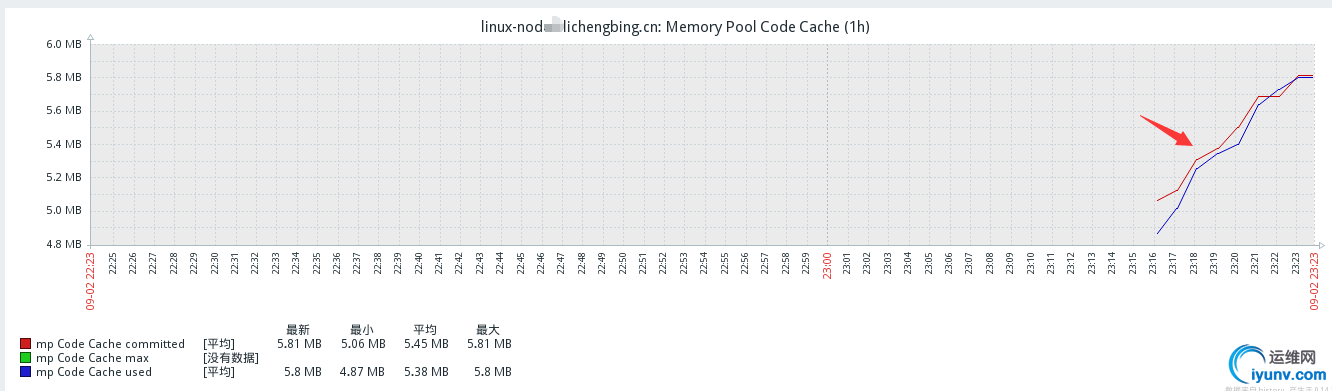

7）在zabbix中添加主机和模板开始监控Java

添加主机

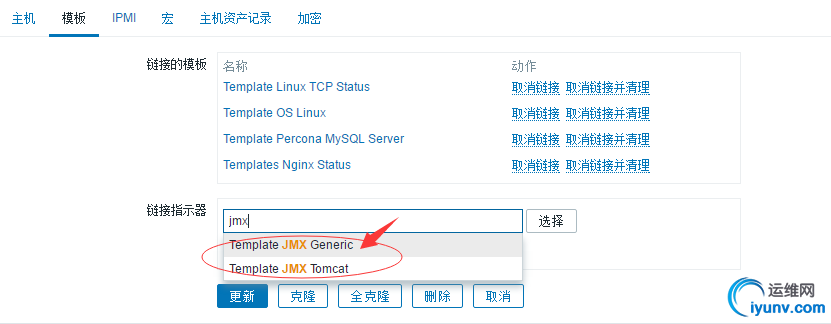

模板中添加两个JMX模板
