IBM System x服务器前面板指示灯说明（新版）

32433221

操作员信息面板

操作员信息面板指示诸如主板错误、以太网活动和电源状态的信息。

• 电源控制按钮：按下此按钮可手动开启和关闭服务器。服务器自带的电源控制按钮



罩可防止意外关闭服务器。

• 电源指示灯：如果此指示灯点亮且不闪烁，表示服务器已开启。如果此指示灯闪



烁，表示服务器已关闭但仍然连接到交流电源。如果此指示灯熄灭，表示已切断交
流电源或者电源或指示灯本身发生故障。
注：如果此指示灯熄灭，并不表示服务器没有电能。此指示灯可能已烧毁。要使服
务器彻底断电，必须从电源插座断开所有电源线。

• 硬盘驱动器活动指示灯：如果此指示灯闪烁，表示正在使用相应的硬盘驱动器。

• 系统定位器指示灯：使用此指示灯可以用肉眼从多个服务器中找出特定的服务器。



您可以使用IBM Director 远程点亮此指示灯。

• 信息指示灯：如果此指示灯点亮，表示发生了一般错误。同时光通路诊断面板上的



指示灯也会点亮以帮助您确定错误来源。

• 系统错误指示灯：如果此指示灯点亮，表示发生了系统错误。同时光通路诊断面板



上的指示灯也会点亮以帮助您确定错误来源。

• 释放滑锁：将该滑锁滑向左侧可操作光通路诊断面板。



操作员信息面板上包含以下控件和指示灯：

• 电源控制按钮和供电指示灯：按下此按钮以手动开启和关闭服务器。供电指示灯的



状态如下所示：
    熄灭：未接通电源，或者电源或指示灯本身出现故障。
    快速闪烁（每秒四次）：服务器已关闭，且未准备就绪，无法开启。电源控制按
钮已禁用。这将持续大约5 到10 秒。
    缓慢闪烁（每秒一次）：服务器已关闭，并且已准备就绪，可以开启。您可以按
电源控制按钮以开启服务器。
    点亮：服务器已开启。

• 以太网活动指示灯： 当这些指示灯中的任一指示灯点亮时，表明服务器正向连接到该



指示灯所对应以太网端口的以太网LAN 发送信号，或正在接收来自该以太网LAN
的信号。

• 系统定位器按钮/指示灯：通过使用该蓝色指示灯，您可用肉眼在其他服务器中找到



该服务器。服务器后部也有系统定位器指示灯。该指示灯也用作感知检测按钮。您
可以使用IBM Systems Director 或IMM2 Web 界面来远程点亮该指示灯。此指示
灯由IMM2 控制。按下定位器按钮后，您可用肉眼在其他服务器中找到该服务器。

• 检查日志指示灯：当该黄色指示灯点亮时，表明发生了系统错误。请查看错误日志



以获取更多信息。有关错误日志的更多信息，请参阅System x 文档CD 上的《问题
确定与维护指南》。

• 系统错误指示灯：当该黄色指示灯点亮时，表明发生了系统错误。服务器后部也有



系统错误指示灯。操作员信息面板或主板中光通路诊断面板上的某个指示灯也会点
亮，以帮助确定错误。此指示灯由IMM2 控制。

•



光通路诊断面板

查看光通路诊断面板上的控件和指示灯。光通路诊断指示灯仅在服务器与电源相连时才保持点亮。

光通路诊断面板位于操作员信息面板的顶部。

注：外盖底面的系统服务标签还提供有关光通路诊断指示灯位置的信息。

要操作光通路诊断面板，请按操作员信息面板上的蓝色松开滑锁。向前拉面板，直至
操作员信息面板的铰链脱离服务器机箱。然后，向下拉面板，以便可以查看光通路诊
断面板信息。

下图显示了光通路诊断面板上的控件和指示灯。

• 提醒按钮：该按钮将前面板上的系统错误指示灯/检查日志指示灯设置为提醒方式。



在提醒方式中，系统错误指示灯每两秒闪烁一次，直至问题得到解决、系统重新启
动或发生新的问题。
通过将系统错误指示灯设置为提醒方式，可确认您已知道发生的前一个故障，但暂
时不立即采取措施来解决问题。提醒功能由IMM2 控制。

• 复位按钮：按下该按钮可复位服务器并运行开机自检（POST）。您可能必须使用钢



笔或拉直的回形针的针尖来按此按钮。复位按钮位于光通路诊断面板的右下角。

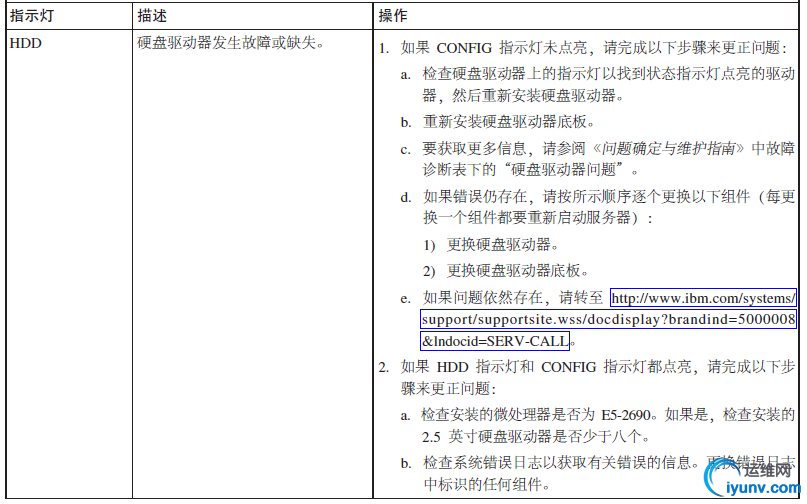

• 光通路诊断指示灯： 下表描述了光通路诊断面板上的指示灯，以及用于解决所检测到



的问题的建议操作。
