HAproxy的负载均衡+日志独立+动静分离+读写分离的配置

234123

主机环境   redhat6.5 64位
实验环境   服务端1 ip 172.25.29.2
          服务端2 ip 172.25.29.3
          管理端1 ip 172.25.29.1
防火墙状态：关闭


1．Haproxy的负载均衡及测试
A）负载均衡的配置
[iyunv@server1 ~]# yum install haproxy -y            #安装haproxy
[iyunv@server1 ~]# vim /etc/haproxy/haproxy.cfg      #进入主配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

59        stats uri /status                #虚拟目录，后面的全标记，自己添加 60 ##--------------------------------------------------------------------- 61 ## main frontend which proxys to the backends 62 ##--------------------------------------------------------------------- 63 #frontend  main *:5000 64 #    acl url_static       path_beg       -i /static /images /javascript /sty    lesheets 65 #    acl url_static       path_end       -i .jpg .gif .png .css .js 66 # 67 #    use_backend static          if url_static 68 #    default_backend             app 69 # 70 ##--------------------------------------------------------------------- 71 ## static backend for serving up images, stylesheets and such 72 ##--------------------------------------------------------------------- 73 #backend static 74 #    balance     roundrobin 75 #    server      static 127.0.0.1:4331 check 76 # 77 ##--------------------------------------------------------------------- 78 ## round robin balancing between the various backends 79 ##--------------------------------------------------------------------- 80 #backend app 81 #    balance     roundrobin 82 #    server  app1 127.0.0.1:5001 check 83 #    server  app2 127.0.0.1:5002 check 84 #    server  app3 127.0.0.1:5003 check 85 #    server  app4 127.0.0.1:5004 check 86 listen wen *:80                                 #添加服务 87         balance roundrobin#机制：轮叫 88         server web1 172.25.29.2:80 check        #真正的服务端 89         server web2 172.25.29.3:80 check        #真正的服务端

[iyunv@server1 ~]# /etc/init.d/haproxy start          #开启haproxy
Starting haproxy:                                          [  OK  ]
B）测试
在测试之前，服务端1和服务端2要安装httpd，开启httpd服务，并且有不同的测试页。
[iyunv@server2 ~]# /etc/init.d/httpd start
Starting httpd:                                            [  OK  ]
[iyunv@server3 ~]# /etc/init.d/httpd start
Starting httpd:                                            [  OK  ]

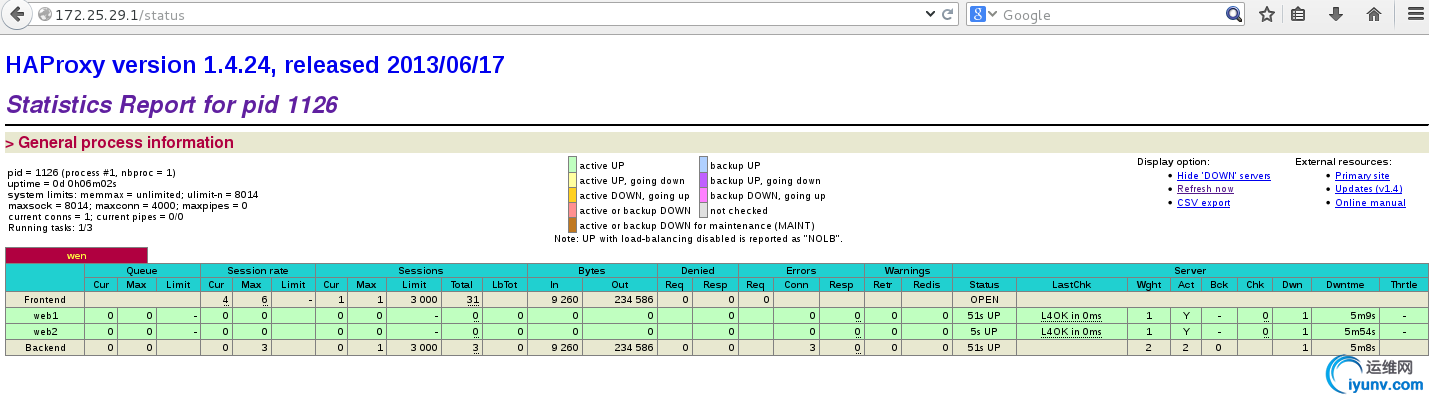

开始测试：172.25.29.1/status (服务端1和服务端2httpd服务都开启

测试：172.25.29.1

刷新之后

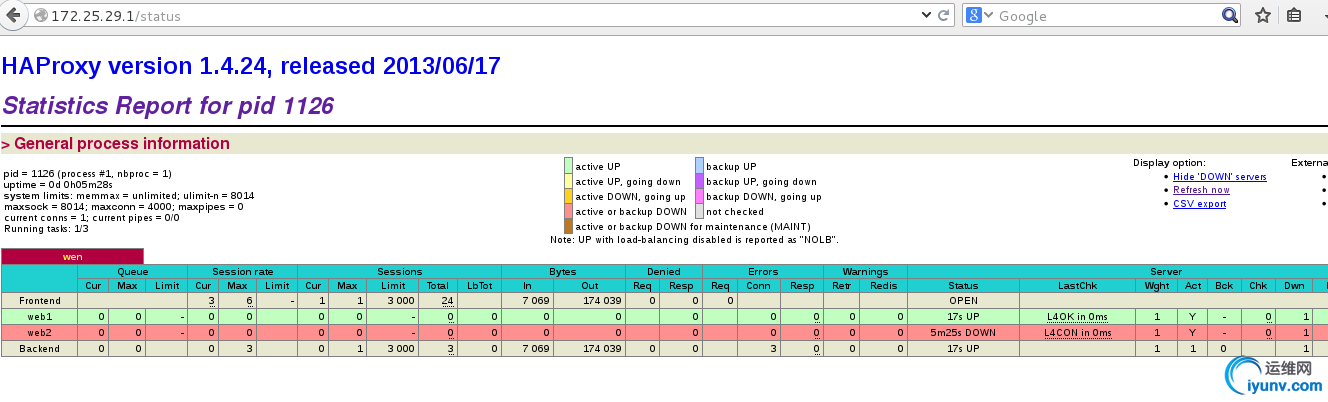

当关闭服务端2的httpd服务时：
[iyunv@server3 ~]# /etc/init.d/httpd stop
Starting httpd:                                            [  OK  ]
刷新之后，结果如图：（只有wed1运行，wed2停止）

当再关闭服务端1的httpd服务时：
[iyunv@server2 ~]# /etc/init.d/httpd stop
Starting httpd:                                            [  OK  ]
刷新之后，结果如图：（wed1和wed2都停止）

2.Haproxy中将管理和负载均衡分开及测试
A) 将管理和负载均衡分开的配置
管理端要安装httpd，要有测试页，在/etc/httpd/conf/httpd.conf中将端口改成8080，不然会冲突。
[iyunv@server1 ~]# vim /etc/haproxy/haproxy.cfg #修改主配置文件

1 2 3 4 5 6 7

86 frontend wen *:80 87         default_backend app 88 backend app 89         balance roundrobin 90         server web1 172.25.29.2:80 check 91         server web2 172.25.29.3:80 check 92         server local 127.0.0.1:8080 backup

[iyunv@server1 ~]# /etc/init.d/haproxy reload#刷新
Reloading haproxy:
B)测试
开始测试（开启管理端、服务端1、服务端2的httpd服务）

访问172.25.29.1时，服务端1和服务端2再刷新前后交替出现。
当停止服务端2的httpd时：
[iyunv@server3 ~]# /etc/init.d/httpd stop
Stopping httpd:                                            [  OK  ]
访问172.25.29.1时，只有服务端1刷新之后也不变。
再停止服务端1的httpd时：
[iyunv@server2 ~]# /etc/init.d/httpd stop
Stopping httpd:                                            [  OK  ]

访问172.25.29.1时，出现管理端的测试页

3.Haproxy日志的独立及测试
A)日志独立的配置
[iyunv@server1 ~]# vim /etc/rsyslog.conf  #日志的配置文件

1 2 3 4

13 $ModLoad imudp                                                                14 $UDPServerRun 514                  #开启端口和端口号                      42 *.info;mail.none;authpriv.none;cron.none;local2.none      /var/log/ messages    #haproxy的日志不在messages里做记录   63 local2.*                                                 /var/log/haproxy.log   #将haproxy的日志文件单独记录在haproxy.log中

[iyunv@server1 ~]# /etc/init.d/rsyslog restart
Shutting down system logger:                               [  OK  ]
Starting system logger:                                    [  OK  ]
B）测试
[iyunv@server1 ~]# tail -f /var/log/haproxy.log   #刚开始没有日志

当在浏览器中访问172.25.29.1后出现日志，如图：


4.Haproxy黑名单及测试
A)黑名单的配置
[iyunv@server1 log]# vim /etc/haproxy/haproxy.cfg

1 2 3 4 5

86 frontend wen *:80 87         acl badhost src 172.25.29.250         #禁止ip（172.25.29.250）的访问 88         block if badhost                      #如果禁止访问的ip进行访问 89         errorloc 403 http://172.25.29.1:8080  #如果访问，页面中出现的是http://172.25.29.1:8080中的信息            # redirect location  http://172.25.29.1:8080 if badhost  #这句和（88+89）的作用相同

[iyunv@server1 log]# /etc/init.d/haproxy reload      #刷新
Reloading haproxy:
B)测试
开始测试(管理端、服务端1、服务端2的httpd服务全开启)
Ip为172.25.29.250进行测试，刷新不变

用其他的ip进行测试

刷新之后


5.Haproxy的动静分离及测试
A）动静分离的配置
管理端
[iyunv@server1 log]# vim /etc/haproxy/haproxy.cfg

1 2 3 4 5 6 7 8 9 10 11 12 13

86 frontend wen *:80 87         acl url_static path_beg -i /images     #定义开始images 88         acl url_static path_end -i .gif        #结尾.gif 89         use_backend app if url_static          #如果是动态，访问app 90   default_backend html                         #默认访问html 91          92 backend html                                   #名字 93         balance roundrobin 94         server web1 172.25.29.2:80 check 95 96 backend app 97         balance roundrobin 98         server web2 172.25.29.3:80 check

[iyunv@server1 log]# /etc/init.d/haproxy reload        #刷新
Reloading haproxy:

在服务端2作一些简单的配置
[iyunv@server3 html]# pwd                              #当前目录
/var/www/html
[iyunv@server3 html]# mkdir images                     #创建images目录
[iyunv@server3 html]# mv osi.gif images/               #将图片移动到images
B）测试
测试  访问172.25.29.1结果：

如果访问172.25.29.1/images/osi.gif，结果：


6.Haproxy读写分离及测试
A)读写分离的配置
[iyunv@server1 log]# vim /etc/haproxy/haproxy.cfg

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

86 frontend wen *:80 87         acl read method DET 88         acl read method HEAD 89         acl write method PUT 90         acl write method POST 91 92         use_backend app if write        #如果是写，访问app 93    default_backend html                 #默认访问htm 94          95 backend html 96         balance roundrobin 97         server web1 172.25.29.2:80 check 98 99 backend app 100         balance roundrobin 101         server web2 172.25.29.3:80 check

[iyunv@server1 log]# /etc/init.d/haproxy reload
Reloading haproxy:

对服务端1和服务端2安装php及写一些简单的php测试文件
服务端1
[iyunv@server2 html]# yum install php -y            #安装php
[iyunv@server2 html]# pwd#当前目录
/var/www/html
[iyunv@server2 html]# vim index.php                 #上传的测试文件（读）

1 2 3 4 5 6 7 8 9 10 11 12 13

1 <html>   2 <body>   3   4 <form action="upload_file.php" method="post"   5 enctype="multipart/form-data">   6 <label for="file">Filename:</label>   7 <input type="file" name="file" id="file" />   8 <br />   9 <input type="submit" name="submit" value="Submit" /> 10 </form> 11 12 </body> 13 </html>

[iyunv@serve2 html]# /etc/init.d/httpd restart
Stopping httpd:                                            [  OK  ]
Starting httpd:                                            [  OK  ]

服务端2
[iyunv@server2 html]# yum install php -y            #安装php
[iyunv@server3 html]# vim upload_file.php           #存储的测试文件（写）

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

1 <?php   2 if ((($_FILES["file"]["type"] == "image/gif")   3 || ($_FILES["file"]["type"] == "image/jpeg")   4 || ($_FILES["file"]["type"] == "image/png"))   5 && ($_FILES["file"]["size"] < 2000000))   6   {   7   if ($_FILES["file"]["error"] > 0)   8     {   9     echo "Return Code: " . $_FILES["file"]["error"] . "<br />"; 10     } 11   else 12     { 13     echo "Upload: " . $_FILES["file"]["name"] . "<br />"; 14     echo "Type: " . $_FILES["file"]["type"] . "<br />"; 15     echo "Size: " . ($_FILES["file"]["size"] / 1024) . " Kb<br />"; 16     echo "Temp file: " . $_FILES["file"]["tmp_name"] . "<br />"; 17 18     if (file_exists("upload/" . $_FILES["file"]["name"])) 19       { 20       echo $_FILES["file"]["name"] . " already exists. "; 21       } 22     else 23       { 24       move_uploaded_file($_FILES["file"]["tmp_name"], 25       "upload/" . $_FILES["file"]["name"]); 26       echo "Stored in: " . "upload/" . $_FILES["file"]["name"]; 27       } 28     } 29   } 30 else 31   { 32   echo "Invalid file"; 33   } 34 ?>

[iyunv@server3 html]# mkdir upload
[iyunv@serve3 html]# chmod 777 upload
[iyunv@server3 html]# /etc/init.d/httpd restart            #重启httpd
Stopping httpd:                                            [  OK  ]
Starting httpd:                                            [  OK  ]
B)测试

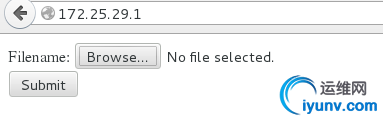

开始测试 172.25.29.1

点Browse上传图片，从php的测试文件里可以看出后缀只能是.gif，.jpeg，.png的文件

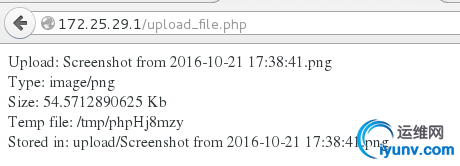

点击Submit后，上传成功，下图是上传信息

虽然在服务端1上传了文件，但是存储到了服务端2，实现了读写分离
[iyunv@server3 html]# cd upload
[iyunv@server3 upload]# ls#查看
Screenshot from 2016-10-21 17:38:41.png
