[经验分享] Netapp 光纤直连Windows 服务

[复制链接]
累计签到:1 天
连续签到:1 天
发表于 2017-2-14 09:54:01 | 显示全部楼层 |阅读模式
最近公司需要搭建VEEAM 9的备份环境,逻辑图如下所示:
具体配置之前,先把基本的结构搭好。两台虚拟机作为悉尼和墨尔本的代理服务器上周已经创建了,豆子今儿需要在灾难恢复的站点搭建一台物理服务器(最上面的那个图),同时通过光纤连接Netapp的存储和HP的Tape Library。找了台旧设备HP DL380 G5,  接线,上架,安装系统,安装驱动程序,一一就绪,这些超简单,不说了,最后剩下配置存储连接值得提一下。因为是直接连接,没有使用FC 交换机,不存在配置Zone,因此操作比较简单,无非就是几点:存储上配置接口为target,给连接的主机HBA wwn的访问权限,配置LUN,客户机应该就能看见了。

首先ssh连上Netapp filer,看看当前接口状态是 initiator,这可不行,需要更改

更改之后要求重启

重启

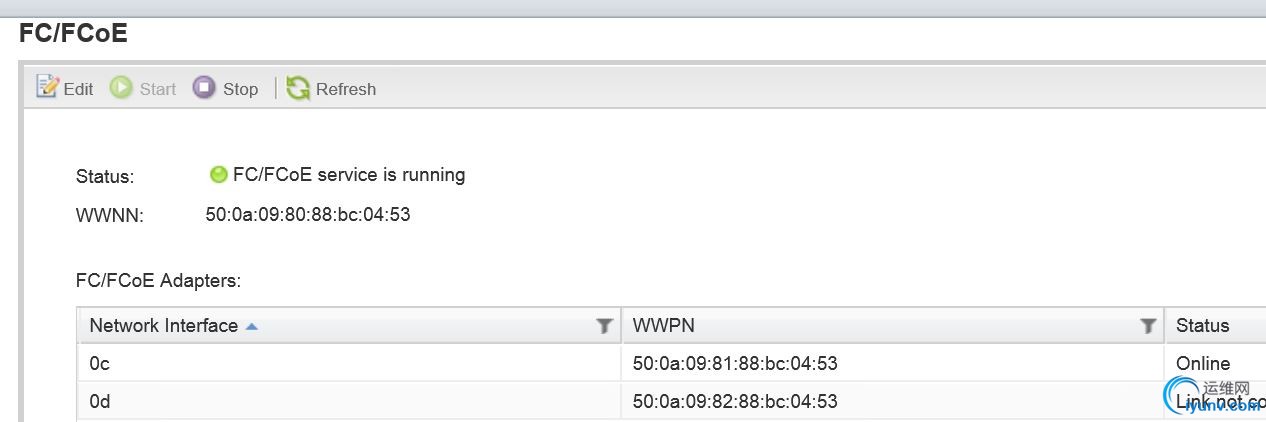

重启之后登陆web管理界面,发现已经可以正常识别了

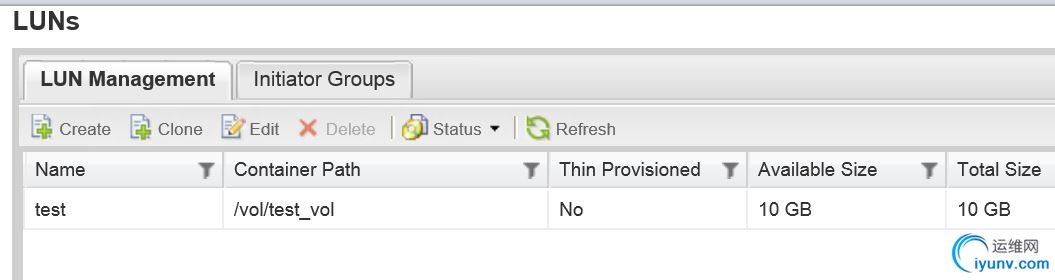

接下来,创建一个新的LUN测试

给这个LUN绑定一个 Initiator Group, 换句话就是说把允许访问这个LUN 的主机的WWN放进来

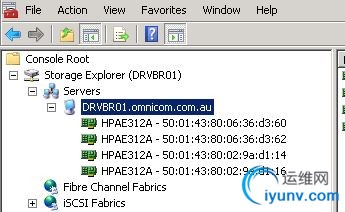

如果不知道哪里去找WWN,可以在mmc里面添加插件,storage explorer里面找
最后,刷新一下Disk Managment就可以看见LUN了。



这样,所有的基本架构都准备好了,下一步就是VEEAM的安装,配置和测试了。
