Bind+Nginx实现负载均衡

432edw

1 基础环境
1.1 服务器列表


1.2 DHCP分配内外地址

1.3 端口转发策略

1.4 初始化信息

主机名称	内外IP	系统	实现功能
Upstream	172.16.16.10	Centos 6.5 64位	DNSserver+Nginx实现负载均衡
Nginx-20	172.16.16.20	Centos 6.5 64位	后端nginx提供web服务
Nginx-30	172.16.16.30	Centos 6.5 64位	后端nginx提供web服务

云路由器公网IP：103.21.118.91
初始化保证关闭iptables或开放相关端口，selinux处于禁用状态，内外各主机可以相互正常通讯。
1.5 相关知识
nginx 的 upstream目前支持5种方式的分配
1.5.1 轮询（默认）
    每个请求按时间顺序逐一分配到不同的后端服务器，如果后端服务器down掉，能自动剔除。
1.5.2 weight
    指定轮询几率，weight和访问比率成正比，用于后端服务器性能不均的情况。
1.5.3 ip_hash
    每个请求按访问ip的hash结果分配，这样每个访客固定访问一个后端服务器，可以解决session的问题。
1.5.4 fair（第三方）
    按后端服务器的响应时间来分配请求，响应时间短的优先分配。
1.5.5 url_hash（第三方）
    按访问url的hash结果来分配请求，使每个url定向到同一个后端服务器，后端服务器为缓存时比较有效。
2 配置DNS
2.1 安装软件包
这里只须安装最基本的bind、bind-libs、bind-utils三个组件即可
yum -y install bind bind-libs bind-utils
安装完成后启动服务
service named start
2.2 修改配置文件

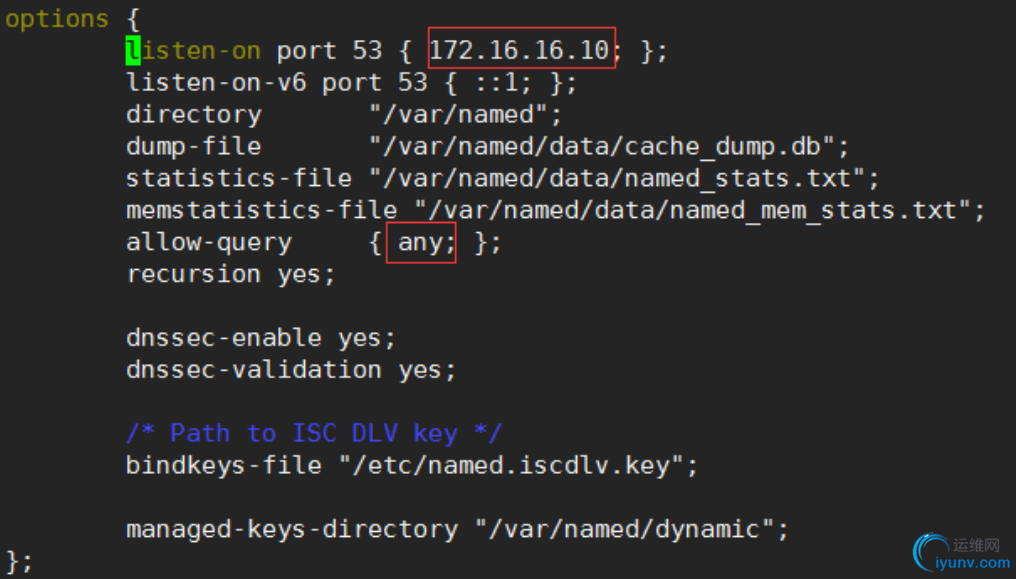

named.conf主配置文件
vim  /etc/named.conf

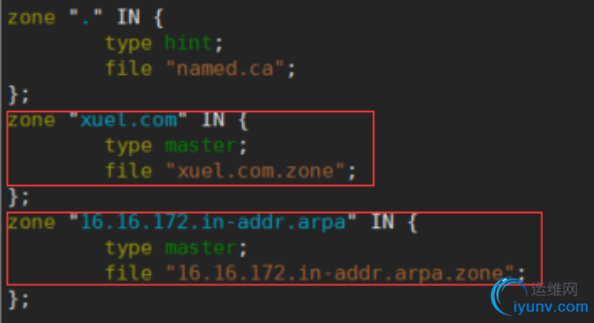

区域配置文件在/var/named 目录下

主机IP	域名
172.16.16.10	www.xuel.com
172.16.16.20	www20.xuel.com
172.16.16.20	www30.xuel.com

正向区域配置文件

方向区域配置文件

更改三台主机DNS为172.16.16.10

重启dns服务重写加载配置文件
https://s4.iyunv.com/wyfs02/M00/8D/FA/wKiom1ixiTaRZhiiAACAggQAtD4165.png
测试ping域名是否解析到对于的IP地址

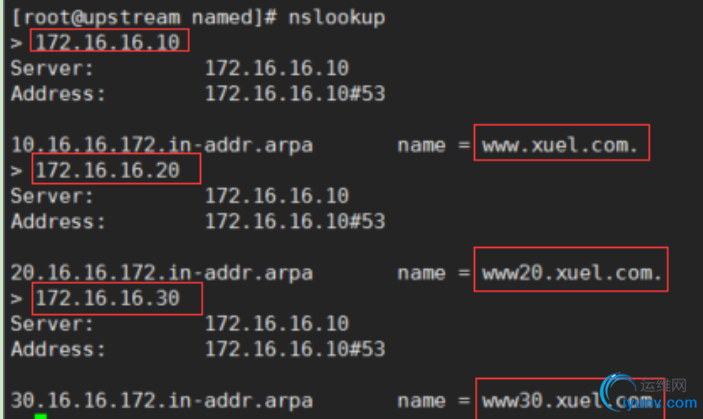

使用nslookup测试反向解析是否成功

3 Nginx的安装与负载均衡的配置
3.1 安装Nginx
安装开发组环境工具与相关软件包

1 2 3 4 5 6 7

yum install -y pcre-devel openssl-devel yum groupinstall "Development tools" wget  http://nginx.org/download/nginx-1.11.2.tar.gz tar zxvf nginx-1.11.2.tar.gz cd nginx-1.11.2 ./configure  --prefix=/usr   --sbin-path=/usr/sbin/nginx   --conf-path=/etc/nginx/nginx.conf   --error-log-path=/var/log/nginx/error.log   --http-log-path=/var/log/nginx/access.log   --pid-path=/var/run/nginx/nginx.pid make && make install

Nginx前端负载均衡的页面

Web20的页面

Web30的页面

Linux服务器测试页面可以正常访问

3.2 配置nginx负载均衡
核心配置如下

在本实验内我们定义的upstream 为xuel.com

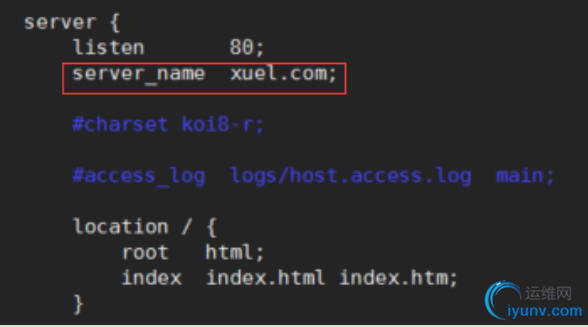

后端两天web服务器nginx核心配置如下

测试访问云路由其公网IP，不断刷新，后端的web20与web30页面依次出现
