Windows Server 2016 存储空间直通 (S2D)

jfgdf

存储空间直通是一个基于 Windows Server 的存储解决方案，它使用具有本地连接驱动器的行业标准服务器来创建高度可用、高度可扩展的软件定义存储。

实验由5台虚拟机组成（域:easthome.com）：

主机	名称	磁盘配置	网络配置（E1:是数据网络；E2：是心跳网络）
域控制器	DC		E1:172.16.1.1/16 客户端DNS都指向本机 连接虚拟交换机:"nb"
S2D主机	S1	SSD-10.vhdx:20GB HDD-10.vhdx:30GB	E1:172.16.1.2/16  |连接虚拟交换机:"nb" E2:192.168.1.20/24  |连接虚拟交换机 :"zy"
S2D主机	S2	SSD-20.vhdx:20GB HDD-20.vhdx:30GB	E1:172.16.1.3/16  | 连接虚拟交换机:"nb" E2: 192.168.1.30/24 |连接虚拟交换机:"zy"
S2D主机	S3	SSD-30.vhdx:20GB HDD-30.vhdx:30GB	E1:172.16.1.4/16  | 连接虚拟交换机:"nb" E2:192.168.1.40/24  | 连接虚拟交换机:"zy"
S2D主机	S4	SSD-40.vhdx:20GB HDD-40.vhdx:30GB	E1:172.16.1.5/16 | 连接虚拟交换机:"nb" E2:192.168.1.50/24 | 连接虚拟交换机:"zy"

步骤1：为每一台S2D主机节点，配置所需Windows 功能组件。登录DC，以管理员方式运行PS，输入以下命令：

Install-WindowsFeature -Name File-Services,Failover-Clustering -IncludeManagementTools -ComputerName S1

步骤2：配置3节点群集并启用S2D，主机分别为S1、S2、S3
以管理员登录S1,为S2D群集专项测试，验证配置
使用命令测试失败？
Test-Cluster -Node S1,S2,S3 -Include "Storage Spaces Direct",Inventory,Network,"System Configuration"


参考：

https://technet.microsoft.com/zh ... orage-spaces-direct

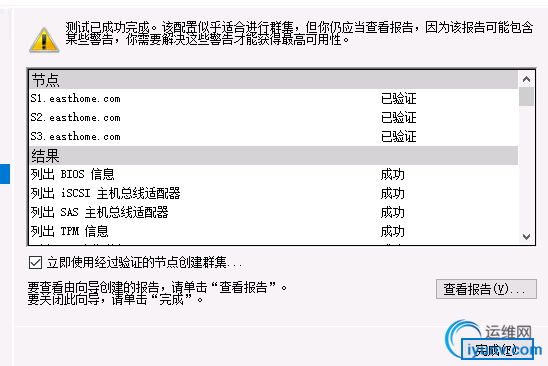

改用图形界面运行验证配置：



忽略些警告，没有错误即可继续。

查看可用于池化的磁盘，s1,s2,s3均显示如下：
Get-PhysicalDisk -CanPool $True | Sort Model

创建群集：
New-Cluster -Name S2D-Cluster -Node S1,S2,S3 -NoStorage -StaticAddress 172.16.1.100 -IgnoreNetwork 192.168.1.0/24

查看群集节点状态：

步骤3：启用S2D功能并建立卷
Enable-ClusterStorageSpacesDirect
例如，如果同时有 NVMe 和 SSD，NVMe 将为 SSD 提供缓存。
如果同时有 SSD 和 HDD，SSD 将为 HDD 提供缓存。
当所有驱动器的类型相同时，不会自动配置缓存。

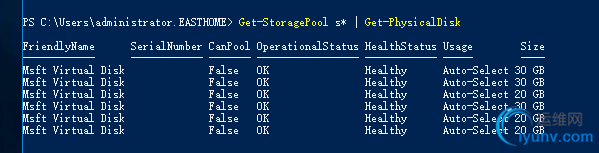

查看池化磁盘
Get-StoragePool s* | Get-PhysicalDisk

在S2D存储池上建立卷
New-Volume -Size 10GB -StoragePoolFriendlyName s2d* -FriendlyName Volume_1 -FileSystem CSVFS_ReFS

步骤4：增加S2D群集节点
Add-ClusterNode -Name S4

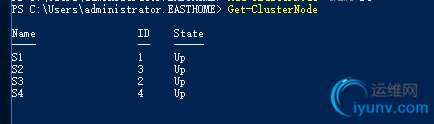

查看新的群集节点状态
Get-ClusterNode

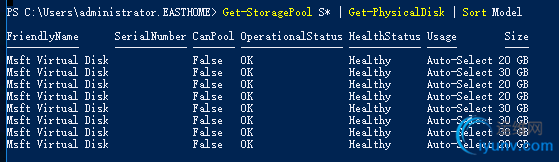

检查存储池的磁盘状态
Get-StoragePoolS* | Get-PhysicalDisk | Sort Model

步骤5验证：测试群集节点故障

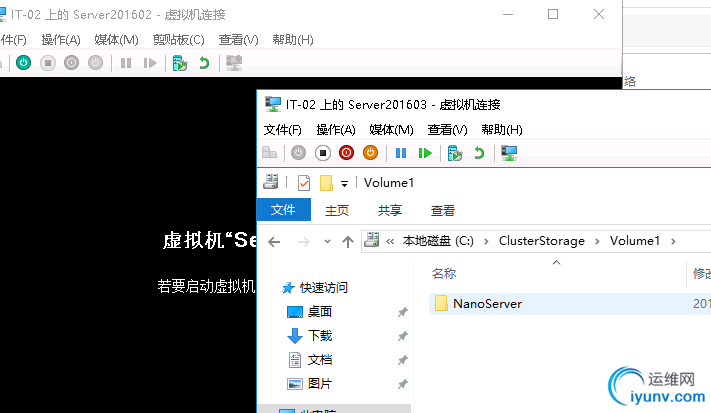

向C:\ClusterStorage\Volume1复制文件。

强制关闭群集内的一台主机，我关闭了当前复制文件的主机，验证文件正常使用。


参考：https://technet.microsoft.com/zh ... ces-direct-overview
