Flume架构与源码分析-核心组件分析-1

bei

　　首先所有核心组件都会实现org.apache.flume.lifecycle.LifecycleAware接口：

public interface LifecycleAware {
public void start();
public void stop();
public LifecycleState getLifecycleState();
}
　　start方法在整个Flume启动时或者初始化组件时都会调用start方法进行组件初始化，Flume组件出现异常停止时会调用stop，getLifecycleState返回组件的生命周期状态，有IDLE, START, STOP, ERROR四个状态。
　　如果开发的组件需要配置，如设置一些属性；可以实现org.apache.flume.conf.Configurable接口：

public interface Configurable {
public void configure(Context context);
}
　　Flume在启动组件之前会调用configure来初始化组件一些配置。

1、Source

Source用于采集日志数据，有两种实现方式：轮训拉取和事件驱动机制；Source接口如下：

public interface Source extends LifecycleAware, NamedComponent {
public void setChannelProcessor(ChannelProcessor channelProcessor);
public ChannelProcessor getChannelProcessor();
}
　　Source接口首先继承了LifecycleAware接口，然后只提供了ChannelProcessor的setter和getter接口，也就是说它的的所有逻辑的实现应该在LifecycleAware接口的start和stop中实现；ChannelProcessor之前介绍过用来进行日志流的过滤和Channel的选择及调度。
　　而Source是通过SourceFactory工厂创建，默认提供了DefaultSourceFactory，其首先通过Enum类型org.apache.flume.conf.source.SourceType查找默认实现，如exec，则找到org.apache.flume.source.ExecSource实现，如果找不到直接Class.forName(className)创建。

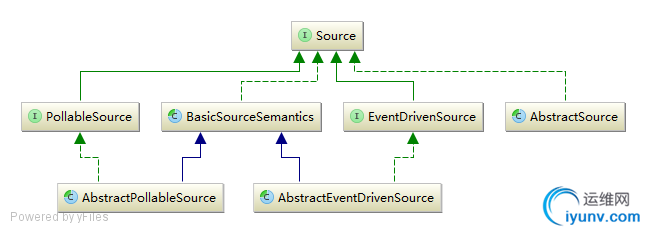

　　Source提供了两种机制： PollableSource（轮训拉取）和EventDrivenSource（事件驱动）：

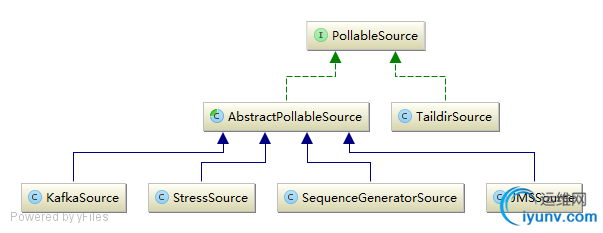

　　PollableSource默认提供了如下实现：

　　比如JMSSource实现使用javax.jms.MessageConsumer.receive(pollTimeout)主动去拉取消息。
　　EventDrivenSource默认提供了如下实现：



　　比如NetcatSource、HttpSource就是事件驱动，即被动等待；比如HttpSource就是内部启动了一个内嵌的Jetty启动了一个Servlet容器，通过FlumeHTTPServlet去接收消息。

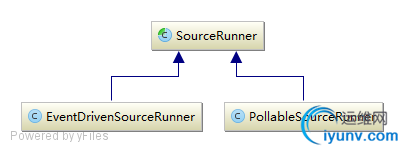

　　Flume提供了SourceRunner用来启动Source的流转：
　　


public class EventDrivenSourceRunner extends SourceRunner {
private LifecycleState lifecycleState;
public EventDrivenSourceRunner() {
lifecycleState = LifecycleState.IDLE; //启动之前是空闲状态
}
@Override
public void start() {
Source source = getSource(); //获取Source
ChannelProcessor cp = source.getChannelProcessor(); //Channel处理器
cp.initialize(); //初始化Channel处理器
source.start();  //启动Source
lifecycleState = LifecycleState.START; //本组件状态改成启动状态
}
@Override
public void stop() {
Source source = getSource(); //先停Source
source.stop();
ChannelProcessor cp = source.getChannelProcessor();
cp.close();//再停Channel处理器
lifecycleState = LifecycleState.STOP; //本组件状态改成停止状态
}
}
　　从本组件也可以看出：1、首先要初始化ChannelProcessor，其实现时初始化过滤器链；2、接着启动Source并更改本组件的状态。

public class PollableSourceRunner extends SourceRunner {
@Override
public void start() {
PollableSource source = (PollableSource) getSource();
ChannelProcessor cp = source.getChannelProcessor();
cp.initialize();
source.start();
runner = new PollingRunner();
runner.source = source;
runner.counterGroup = counterGroup;
runner.shouldStop = shouldStop;
runnerThread = new Thread(runner);
runnerThread.setName(getClass().getSimpleName() + "-" +
source.getClass().getSimpleName() + "-" + source.getName());
runnerThread.start();
lifecycleState = LifecycleState.START;
}
}
　　而PollingRunner首先初始化组件，但是又启动了一个线程PollingRunner，其作用就是轮训拉取数据：

  @Override
public void run() {
while (!shouldStop.get()) { //如果没有停止，则一直在死循环运行
counterGroup.incrementAndGet("runner.polls");
try {
//调用PollableSource的process方法进行轮训拉取，然后判断是否遇到了失败补偿
if (source.process().equals(PollableSource.Status.BACKOFF)) {/
counterGroup.incrementAndGet("runner.backoffs");
//失败补偿时暂停线程处理，等待超时时间之后重试
Thread.sleep(Math.min(
counterGroup.incrementAndGet("runner.backoffs.consecutive")
* source.getBackOffSleepIncrement(), source.getMaxBackOffSleepInterval()));
} else {
counterGroup.set("runner.backoffs.consecutive", 0L);
}
} catch (InterruptedException e) {
}
}
}
}
}
　　Flume在启动时会判断Source是PollableSource还是EventDrivenSource来选择使用PollableSourceRunner还是EventDrivenSourceRunner。
　　比如HttpSource实现，其通过FlumeHTTPServlet接收消息然后：

    List<Event> events = Collections.emptyList(); //create empty list
//首先从请求中获取Event
events = handler.getEvents(request);
//然后交给ChannelProcessor进行处理
getChannelProcessor().processEventBatch(events);
　　到此基本的Source流程就介绍完了，其作用就是监听日志，采集，然后交给ChannelProcessor进行处理。


2、Channel

　　Channel用于连接Source和Sink，Source生产日志发送到Channel，Sink从Channel消费日志；也就是说通过Channel实现了Source和Sink的解耦，可以实现多对多的关联，和Source、Sink的异步化。
　　之前Source采集到日志后会交给ChannelProcessor处理，那么接下来我们先从ChannelProcessor入手，其依赖三个组件：

  private final ChannelSelector selector;  //Channel选择器
private final InterceptorChain interceptorChain; //拦截器链
private ExecutorService execService; //用于实现可选Channel的ExecutorService，默认是单线程实现
　　接下来看下其是如何处理Event的：

public void processEvent(Event event) {
event = interceptorChain.intercept(event); //首先进行拦截器链过滤
if (event == null) {
return;
}
List<Event> events = new ArrayList<Event>(1);
events.add(event);
//通过Channel选择器获取必须成功处理的Channel，然后事务中执行
List<Channel> requiredChannels = selector.getRequiredChannels(event);
for (Channel reqChannel : requiredChannels) {
executeChannelTransaction(reqChannel, events, false);
}
//通过Channel选择器获取可选的Channel，这些Channel失败是可以忽略，不影响其他Channel的处理
List<Channel> optionalChannels = selector.getOptionalChannels(event);
for (Channel optChannel : optionalChannels) {
execService.submit(new OptionalChannelTransactionRunnable(optChannel, events));
}
}
　　另外内部还提供了批处理实现方法processEventBatch；对于内部事务实现的话可以参考executeChannelTransaction方法，整体事务机制类似于JDBC：

private static void executeChannelTransaction(Channel channel, List<Event> batch, boolean isOptional) {
//1、获取Channel上的事务
Transaction tx = channel.getTransaction();
Preconditions.checkNotNull(tx, "Transaction object must not be null");
try {
//2、开启事务
tx.begin();
//3、在Channel上执行批量put操作
for (Event event : batch) {
channel.put(event);
}
//4、成功后提交事务
tx.commit();
} catch (Throwable t) {
//5、异常后回滚事务
tx.rollback();
if (t instanceof Error) {
LOG.error("Error while writing to channel: " +
channel, t);
throw (Error) t;
} else if(!isOptional) {//如果是可选的Channel，异常忽略
throw new ChannelException("Unable to put batch on required " +
"channel: " + channel, t);
}
} finally {
//最后关闭事务
tx.close();
}
}

　　Interceptor用于过滤Event，即传入一个Event然后进行过滤加工，然后返回一个新的Event，接口如下：

public interface Interceptor {
public void initialize();
public Event intercept(Event event);
public List<Event> intercept(List<Event> events);
public void close();
}
　　可以看到其提供了initialize和close方法用于启动和关闭；intercept方法用于过滤或加工Event。比如HostInterceptor拦截器用于获取本机IP然后默认添加到Event的字段为host的Header中。
　　
　　接下来就是ChannelSelector选择器了，其通过如下方式创建：

//获取ChannelSelector配置，比如agent.sources.s1.selector.type = replicating
ChannelSelectorConfiguration selectorConfig = config.getSelectorConfiguration();
//使用Source关联的Channel创建，比如agent.sources.s1.channels = c1 c2
ChannelSelector selector = ChannelSelectorFactory.create(sourceChannels, selectorConfig);
　　ChannelSelector默认提供了两种实现：复制和多路复用：

默认实现是复制选择器ReplicatingChannelSelector，即把接收到的消息复制到每一个Channel；多路复用选择器MultiplexingChannelSelector会根据Event Header中的参数进行选择，以此来选择使用哪个Channel。

　　而Channel是Event中转的地方，Source发布Event到Channel，Sink消费Channel的Event；Channel接口提供了如下接口用来实现Event流转：

public interface Channel extends LifecycleAware, NamedComponent {
public void put(Event event) throws ChannelException;
public Event take() throws ChannelException;
public Transaction getTransaction();
}
　　put用于发布Event，take用于消费Event，getTransaction用于事务支持。默认提供了如下Channel的实现：
　　

 对于Channel的实现我们后续单独章节介绍。


3、Sink

　　Sink从Channel消费Event，然后进行转移到收集/聚合层或存储层。Sink接口如下所示：

public interface Sink extends LifecycleAware, NamedComponent {
public void setChannel(Channel channel);
public Channel getChannel();
public Status process() throws EventDeliveryException;
public static enum Status {
READY, BACKOFF
}
}
　　类似于Source，其首先继承了LifecycleAware，然后提供了Channel的getter/setter方法，并提供了process方法进行消费，此方法会返回消费的状态，READY或BACKOFF。
　　Sink也是通过SinkFactory工厂来创建，其也提供了DefaultSinkFactory默认工厂，比如传入hdfs，会先查找Enum org.apache.flume.conf.sink.SinkType，然后找到相应的默认处理类org.apache.flume.sink.hdfs.HDFSEventSink，如果没找到默认处理类，直接通过Class.forName(className)进行反射创建。
　　我们知道Sink还提供了分组功能，用于把多个Sink聚合为一组进行使用，内部提供了SinkGroup用来完成这个事情。此时问题来了，如何去调度多个Sink，其内部使用了SinkProcessor来完成这个事情，默认提供了故障转移和负载均衡两个策略。
　　首先SinkGroup就是聚合多个Sink为一组，然后将多个Sink传给SinkProcessorFactory进行创建SinkProcessor，而策略是根据配置文件中配置的如agent.sinkgroups.g1.processor.type = load_balance来选择的。
　　SinkProcessor提供了如下实现：

　　DefaultSinkProcessor：默认实现，用于单个Sink的场景使用。
　　FailoverSinkProcessor：故障转移实现：

public Status process() throws EventDeliveryException {
Long now = System.currentTimeMillis();
//1、首先检查失败队列的头部的Sink是否已经过了失败补偿等待时间了
while(!failedSinks.isEmpty() && failedSinks.peek().getRefresh() < now) {
//2、如果可以使用了，则从失败Sink队列获取队列第一个Sink
FailedSink cur = failedSinks.poll();
Status s;
try {
s = cur.getSink().process(); //3、使用此Sink进行处理
if (s  == Status.READY) { //4、如果处理成功
liveSinks.put(cur.getPriority(), cur.getSink()); //4.1、放回存活Sink队列
activeSink = liveSinks.get(liveSinks.lastKey());
} else {
failedSinks.add(cur); //4.2、如果此时不是READY，即BACKOFF期间，再次放回失败队列
}
return s;
} catch (Exception e) {
cur.incFails(); //5、如果遇到异常了，则增加失败次数，并放回失败队列
failedSinks.add(cur);
}
}
Status ret = null;
while(activeSink != null) { //6、此时失败队列中没有Sink能处理了，那么需要使用存活Sink队列进行处理
try {
ret = activeSink.process();
return ret;
} catch (Exception e) { //7、处理失败进行转移到失败队列
activeSink = moveActiveToDeadAndGetNext();
}
}
throw new EventDeliveryException("All sinks failed to process, " +
"nothing left to failover to");
}

　　失败队列是一个优先级队列，使用refresh属性排序，而refresh是通过如下机制计算的：

refresh = System.currentTimeMillis()
+ Math.min(maxPenalty, (1 << sequentialFailures) * FAILURE_PENALTY);
　　其中maxPenalty是最大等待时间，默认30s，而(1 << sequentialFailures) * FAILURE_PENALTY)用于实现指数级等待时间递增， FAILURE_PENALTY是1s。

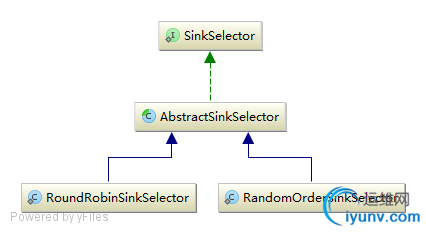

　　LoadBalanceSinkProcessor：用于实现Sink的负载均衡，其通过SinkSelector进行实现，类似于ChannelSelector。LoadBalanceSinkProcessor在启动时会根据配置，如agent.sinkgroups.g1.processor.selector = random进行选择，默认提供了两种选择器：



　　LoadBalanceSinkProcessor使用如下机制进行负载均衡：

public Status process() throws EventDeliveryException {
Status status = null;
//1、使用选择器创建相应的迭代器，也就是用来选择Sink的迭代器
Iterator<Sink> sinkIterator = selector.createSinkIterator();
while (sinkIterator.hasNext()) {
Sink sink = sinkIterator.next();
try {
//2、选择器迭代Sink进行处理，如果成功直接break掉这次处理，此次负载均衡就算完成了
status = sink.process();
break;
} catch (Exception ex) {
//3、失败后会通知选择器，采取相应的失败退避补偿算法进行处理
selector.informSinkFailed(sink);
LOGGER.warn("Sink failed to consume event. "
+ "Attempting next sink if available.", ex);
}
}
if (status == null) {
throw new EventDeliveryException("All configured sinks have failed");
}
return status;
}
　　如上的核心就是怎么创建迭代器，如何进行失败退避补偿处理，首先我们看下RoundRobinSinkSelector实现，其内部是通过通用的RoundRobinOrderSelector选择器实现：

public Iterator<T> createIterator() {
//1、获取存活的Sink索引，
List<Integer> activeIndices = getIndexList();
int size = activeIndices.size();
//2、如果上次记录的下一个存活Sink的位置超过了size，那么从队列头重新开始计数
if (nextHead >= size) {
nextHead = 0;
}
//3、获取本次使用的起始位置
int begin = nextHead++;
if (nextHead == activeIndices.size()) {
nextHead = 0;
}
//4、从该位置开始迭代，其实现类似于环形队列，比如整个队列是5，起始位置是3，则按照 3、4、0、1、2的顺序进行轮训，实现了轮训算法
int[] indexOrder = new int[size];
for (int i = 0; i < size; i++) {
indexOrder = activeIndices.get((begin + i) % size);
}
//indexOrder是迭代顺序，getObjects返回相关的Sinks；
return new SpecificOrderIterator<T>(indexOrder, getObjects());
}
　　getIndexList实现如下：

protected List<Integer> getIndexList() {
long now = System.currentTimeMillis();
List<Integer> indexList = new ArrayList<Integer>();
int i = 0;
for (T obj : stateMap.keySet()) {
if (!isShouldBackOff() || stateMap.get(obj).restoreTime < now) {
indexList.add(i);
}
i++;
}
return indexList;
}

　　isShouldBackOff()表示是否开启退避算法支持，如果不开启，则认为每个Sink都是存活的，每次都会重试，通过agent.sinkgroups.g1.processor.backoff = true配置开启，默认false；restoreTime和之前介绍的refresh一样，是退避补偿等待时间，算法类似，就不多介绍了。
　　那么什么时候调用Sink进行消费呢？其类似于SourceRunner，Sink提供了SinkRunner进行轮训拉取处理，SinkRunner会轮训调度SinkProcessor消费Channel的消息，然后调用Sink进行转移。SinkProcessor之前介绍过，其负责消息复制/路由。
　　SinkRunner实现如下：

public void start() {
SinkProcessor policy = getPolicy();
policy.start();
runner = new PollingRunner();
runner.policy = policy;
runner.counterGroup = counterGroup;
runner.shouldStop = new AtomicBoolean();
runnerThread = new Thread(runner);
runnerThread.setName("SinkRunner-PollingRunner-" +
policy.getClass().getSimpleName());
runnerThread.start();
lifecycleState = LifecycleState.START;
}
　　即获取SinkProcessor然后启动它，接着启动轮训线程去处理。PollingRunner线程负责轮训消息，核心实现如下：

public void run() {
while (!shouldStop.get()) { //如果没有停止
try {
if (policy.process().equals(Sink.Status.BACKOFF)) {//如果处理失败了，进行退避补偿处理
counterGroup.incrementAndGet("runner.backoffs");
Thread.sleep(Math.min(
counterGroup.incrementAndGet("runner.backoffs.consecutive")
* backoffSleepIncrement, maxBackoffSleep)); //暂停退避补偿设定的超时时间
} else {
counterGroup.set("runner.backoffs.consecutive", 0L);
}
} catch (Exception e) {
try {
Thread.sleep(maxBackoffSleep); //如果遇到异常则等待最大退避时间
} catch (InterruptedException ex) {
Thread.currentThread().interrupt();
}
}
}
}
　　整体实现类似于PollableSourceRunner实现，整体处理都是交给SinkProcessor完成的。SinkProcessor会轮训Sink的process方法进行处理；此处以LoggerSink为例：

@Override
public Status process() throws EventDeliveryException {
Status result = Status.READY;
Channel channel = getChannel();
//1、获取事务
Transaction transaction = channel.getTransaction();
Event event = null;
try {
//2、开启事务
transaction.begin();
//3、从Channel获取Event
event = channel.take();
if (event != null) {
if (logger.isInfoEnabled()) {
logger.info("Event: " + EventHelper.dumpEvent(event, maxBytesToLog));
}
} else {//4、如果Channel中没有Event，则默认进入故障补偿机制，即防止死循环造成CPU负载高
result = Status.BACKOFF;
}
//5、成功后提交事务
transaction.commit();
} catch (Exception ex) {
//6、失败后回滚事务
transaction.rollback();
throw new EventDeliveryException("Failed to log event: " + event, ex);
} finally {
//7、关闭事务
transaction.close();
}
return result;
}
　　Sink中一些实现是支持批处理的，比如RollingFileSink：

//1、开启事务
//2、批处理
for (int i = 0; i < batchSize; i++) {
event = channel.take();
if (event != null) {
sinkCounter.incrementEventDrainAttemptCount();
eventAttemptCounter++;
serializer.write(event);
}
}
//3、提交/回滚事务、关闭事务

　　定义一个批处理大小然后在事务中执行批处理。
