X86 操作系统是设计在直接运行在裸硬件设备上的，因此它们自动认为它们完全占有计算机硬件。x86 架构提供四个特权级别给操作系统和应用程序来访问硬件。 Ring 是指 CPU 的运行级别，Ring 0是最高级别，Ring1次之，Ring2更次之…… 就 Linux+x86 来说，

• 操作系统（内核）需要直接访问硬件和内存，因此它的代码需要运行在最高运行级别  Ring0上，这样它可以使用特权指令，控制中断、修改页表、访问设备等等。

• 应用程序的代码运行在最低运行级别上ring3上，不能做受控操作。如果要做，比如要访问磁盘，写文件，那就要通过执行系统调用（函数），执行系统调用的时候，CPU的运行级别会发生从ring3到ring0的切换，并跳转到系统调用对应的内核代码位置执行，这样内核就为你完成了设备访问，完成之后再从ring0返回ring3。这个过程也称作用户态和内核态的切换。


那么，虚拟化在这里就遇到了一个难题，因为宿主操作系统是工作在 ring0 的，客户操作系统就不能也在 ring0 了，但是它不知道这一点，以前执行什么指令，现在还是执行什么指令，但是没有执行权限是会出错的。所以这时候虚拟机管理程序（VMM）需要避免这件事情发生。 虚机怎么通过 VMM 实现 Guest CPU 对硬件的访问，根据其原理不同有三种实现技术：



1. 全虚拟化

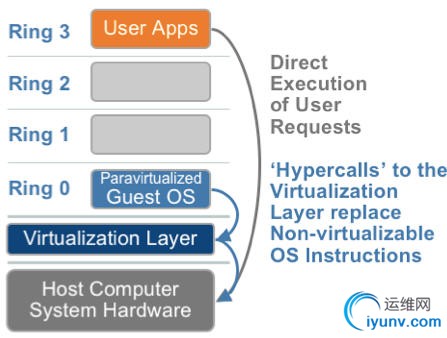

2. 半虚拟化

3. 硬件辅助的虚拟化






1.1 基于二进制翻译的全虚拟化（Full Virtualization with Binary Translation）

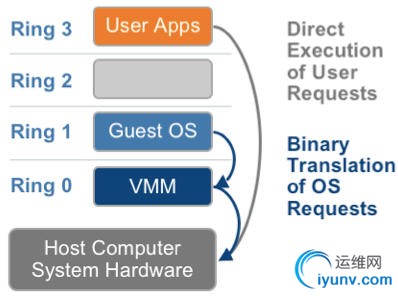

客户操作系统运行在 Ring 1，它在执行特权指令时，会触发异常（CPU的机制，没权限的指令会触发异常），然后 VMM 捕获这个异常，在异常里面做翻译，模拟，最后返回到客户操作系统内，客户操作系统认为自己的特权指令工作正常，继续运行。但是这个性能损耗，就非常的大，简单的一条指令，执行完，了事，现在却要通过复杂的异常处理过程。















KVM 中，虚机的物理内存即为 qemu-kvm 进程所占用的内存空间。KVM 使用 CPU 辅助的内存虚拟化方式。在 Intel 和 AMD 平台，其内存虚拟化的实现方式分别为：

• AMD 平台上的 NPT （Nested Page Tables） 技术

• Intel 平台上的 EPT （Extended Page Tables）技术


　　EPT 和 NPT采用类似的原理，都是作为 CPU 中新的一层，用来将客户机的物理地址翻译为主机的物理地址。






KSM 作为内核中的守护进程（称为 ksmd）存在，它定期执行页面扫描，识别副本页面并合并副本，释放这些页面以供它用。因此，在多个进程中，Linux将内核相似的内存页合并成一个内存页。这个特性，被KVM用来减少多个相似的虚拟机的内存占用，提高内存的使用效率。由于内存是共享的，所以多个虚拟机使用的内存减少了。这个特性，对于虚拟机使用相同镜像和操作系统时，效果更加明显。但是，事情总是有代价的，使用这个特性，都要增加内核开销，用时间换空间。所以为了提高效率，可以将这个特性关闭。



其好处是，在运行类似的客户机操作系统时，通过 KSM，可以节约大量的内存，从而可以实现更多的内存超分，运行更多的虚机。

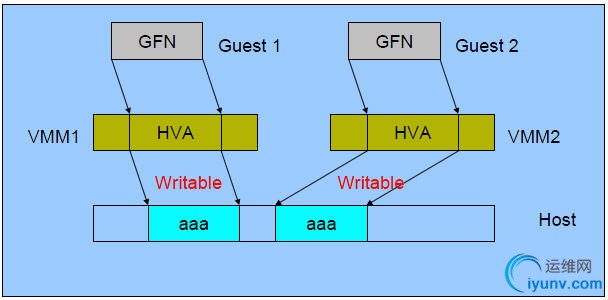

　　（1）初始状态：

　　（2）合并后：

　　（3）Guest 1 写内存后：

　　Intel 的 x86 CPU 通常使用4Kb内存页，当是经过配置，也能够使用巨页(huge page): (4MB on x86_32, 2MB on x86_64 and x86_32 PAE)




　　使用巨页，KVM的虚拟机的页表将使用更少的内存，并且将提高CPU的效率。最高情况下，可以提高20%的效率！







大页面和透明大页面（THP）


x86 CPU 通常会在 4kB 页面中处理内存，但可以使用更大的 2MB 或 1GB 页面，即 huge page（大页面）。大页面内存可以支持 KVM 客机部署，通过增加点击转换后备缓冲器（TLB）的 CPU 缓存以改善性能。

kernel 功能将在 Red Hat Enterprise Linux 7 中默认启用，大页面可以大幅提高性能，尤其是对于较大的内存和内存密集型的负载。Red Hat Enterprise Linux 7 可以通过使用大页面增加页面大小，以便有效管理大量内存。


过程 7.1. 为客机启用 1GB 大页面

•

  Red Hat Enterprise Linux 7.1 系统支持 2MB 或 1GB 大页面，分配将在启动或运行时进行。页面大小均可以在运行时被释放。例如，在启动时分配 4 个 1GB 的大页面和 1,024 个 2MB 的大页面，请使用以下命令行：
  'default_hugepagesz=1G hugepagesz=1G hugepages=4 hugepagesz=2M hugepages=1024'

  此外，大页面还可以在运行时分配。运行时分配允许系统管理员选择从何种 NUMA 模式分配页面。然而由于内存碎片的存在，运行时的页面分配会比启动时分配更容易造成分配失败。以下运行时的分配示例显示了从 node1 分配 4 个 1GB 的大页面以及从 node3 分配 1,024 个 2MB 的大页面：
  # echo 4 > /sys/devices/system/node/node1/hugepages/hugepages-1048576kB/nr_hugepages
  # echo 1024 > /sys/devices/system/node/node3/hugepages/hugepages-2048kB/nr_hugepages

•

  接下来，将 2MB 和 1GB 的大页面挂载到主机：
  # mkdir /dev/hugepages1G
  # mount -t hugetlbfs -o pagesize=1G none /dev/hugepages1G
  # mkdir /dev/hugepages2M
  # mount -t hugetlbfs -o pagesize=2M none /dev/hugepages2M


默认1GB 大页面现在对客机不可用。客户机中要想使用1G大内存页，需要如下配置：





在以下示例中，客机 NUMA 节点 0-5（不包括 NUMA 节点 4）将会使用 1 GB 的大页面，客机 NUMA 节点 4 将使用 2 MB 的大页面，无论客机 NUMA 节点在主机的任何位置。
<memoryBacking>
<hugepages/>
<page size="1" unit="G" nodeset="0-3,5"/>
<page size="2" unit="M" nodeset="4"/>
</hugepages>
</memoryBacking>





透明大页面（THP，transparent huge page）将为性能自动优化系统设置。通过允许所有的空余内存被用作缓存以提高性能。

一旦 /sys/kernel/mm/transparent_hugepage/enabled 被设置为 always，透明大页面将被默认使用。运行以下命令禁用透明大页面：
# echo never > /sys/kernel/mm/transparent_hugepage/enabled

透明大页面支持不能阻止 hugetlbfs 的使用。但在 hugetlbfs 未使用时，KVM 将使用透明大页面来替代常规的 4KB 页面大小　　例子：
　　使用方法，需要三部：

mkdir /dev/hugepages
mount -t hugetlbfs hugetlbfs /dev/hugepages

#保留一些内存给巨页
sysctl vm.nr_hugepages=2048 （使用 x86_64 系统时，这相当于从物理内存中保留了2048 x 2M = 4GB 的空间来给虚拟机使用）
#给 kvm 传递参数 hugepages
qemu-kvm - qemu-kvm -mem-path /dev/hugepages
　　也可以在配置文件里加入：

<memoryBacking>
<hugepages/>
</memoryBacking>

　　验证方式，当虚拟机正常启动以后，在物理机里查看：

cat /proc/meminfo |grep -i hugepages
