[经验分享] 使用openvswitch 和dnsmasq来实现虚拟机网络隔离

[复制链接]

尚未签到

发表于 2017-6-24 18:53:23 | 显示全部楼层 |阅读模式
  openvswicth : 开源的网络虚拟化软件,可以划分vlan隔离虚拟机,做流量控制
  dnsmasq:小心的dns,dhcp服务器
  安装openvswicth
  wget  http://openvswitch.org/releases/openvswitch-2.5.0.tar.gz
  编译成rpm包安装



yum install rpm-build
mkdir -p ~/rpmbuild/SOURCES
tar xf openvswitch-2.5.0.tar.gz
sed 's/openvswitch-kmod, //g' openvswitch-2.5.0/rhel/openvswitch.spec > openvswitch-2.5.0/rhel/openvswitch_no_kmod.spec
rpmbuild -bb --without check ~/openvswitch-2.5.0/rhel/openvswitch_no_kmod.spec
yum localinstall ~/rpmbuild/RPMS/x86_64/openvswitch-2.5.0-1.x86_64.rpm
systemctl start openvswitch  开启服务
systemctl enable openvswitch
  配置桥(交换机)



/etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSPort
OVS_BRIDGE=ovs-br0
BOOTPROTO=none
HOTPLUG=no
/etc/sysconfig/network-scripts/ifcfg-ovs-br0
DEVICE=ovs-br0
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSBridge
BOOTPROTO=static
IPADDR=192.168.100.250
NETMASK=255.255.255.0
HOTPLUG=no

  重启网络
  systemctl restart network
  ifconfig ovs-br0 #查看网络是否配置成功
  ovs-vsctl show  #查看桥
  将桥与kvm关联



cd  /etc/libvirt/qemu/networks
vim ovsnet.xml
<network>
<name>ovs-br0</name>
<forward mode='bridge'/>
<bridge name='ovs-br0'/>
<virtualport type='openvswitch'/>
</network>
virsh define ovsnet.xml
virsh start ovs-br0
virsh autostart ovs-br0

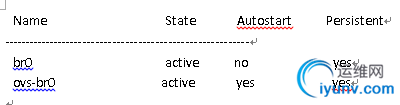

  virsh net-list 可以查看桥是否和kvm关联

  然后使用virt-manager工具安装一台linux虚拟机dncpserver,搭建dnsmasq服务
  添加两块网口,使用ovs-br0做桥
  编辑配置文件,将两块网卡分配到不同vlan
  virsh edit  dhcpserver
  搜索openvswitch 然后添加 vlan ,第一张网卡 tag=1  第二张网卡 tag=2





<interface type='bridge'>
<source bridge='ovs-br0'/>
<virtualport type='openvswitch'/>
<vlan>
<tag id="1"/>
</vlan>
<model type='virtio'/>
  </interface>
<interface type='bridge'>
<source bridge='ovs-br0'/>
<virtualport type='openvswitch'/>
<vlan>
<tag id="2"/>
</vlan>
<model type='virtio'/>
</interface>
  进入虚拟机,重启网络,配置两个不同网络的ip地址
  临时生效,若长期生效则需要修改配置文件
  ipaddr eth0 192.168.100.1
  ipaddr eth1 192.168.200.1
  然后搭建dhcp服务
  yum install dnsmasq
  编辑配置文件



cp /etc/dnsmasq.conf /etc/dnsmasq.conf.bak
echo > /etc/dnsmasq.conf
vim /etc/dnsmasq.conf
dhcp-range=eth0,192.168.100.100,192.168.100.199,4h
dhcp-range=eth1,192.168.200.100,192.168.200.199,4h
interface=eth1
interface=eth2
启动服务
systemctl  start dnsmasq
systemctl enable dnsmasq

  然后安装两台测试虚拟机
  一台将网卡分倒tag1,一台将网卡分倒tag2
  然后测试能否拿到IP
