OpenStack openvswitch 实践

kaiser_cn

　　先说下我这架构就是2个节点控制节点+计算节点，网络这采用ovs方法没有路由，就是二层打通并且可以多vlan。

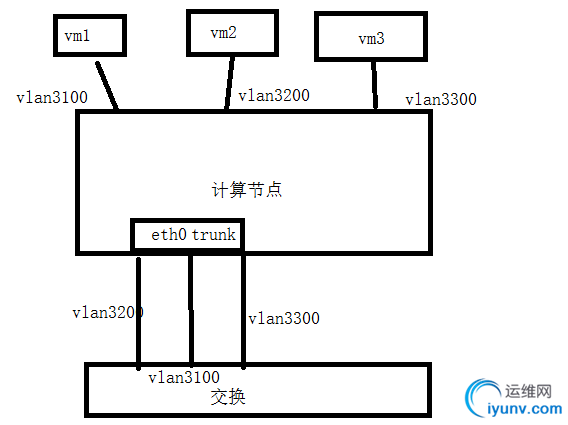

　　网络架构图：

　　eth0网卡走trunk，走多vlan。从dashboard上创建不同的vlan网络，创建vm即可跑通。
　　先看一下ovs-vsctl show

　　红色框就是ovs打的tag标，奇怪的问题就在这里为什么跟上面的vlan号(3100,3200,3300)对应不上，实际上这个网络是通的并且每个vm确实在正确的vlan中。
　　有ovs+kvm的使用经验的人肯定很奇怪ovs tag确实不对但网络怎么就好使了呢？这是因为flow表中的规则完成了vlan的转换映射

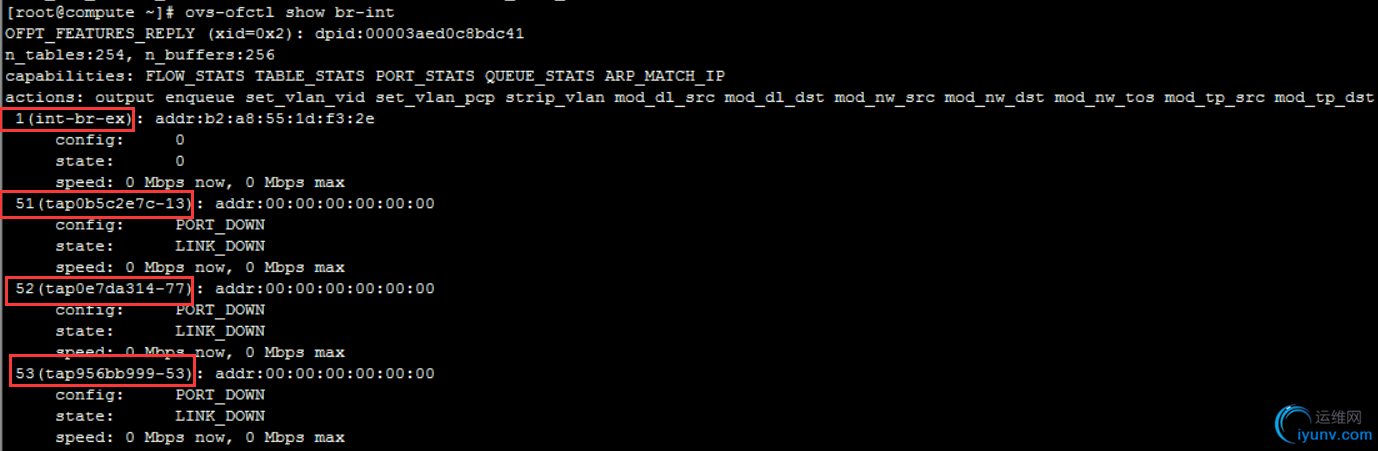

　　先查看一下port的序号
　　[iyunv@compute ~]# ovs-ofctl show br-int

　　序号1对应int-br-ex，流表中规则会以这个为准，然后看看流标规则

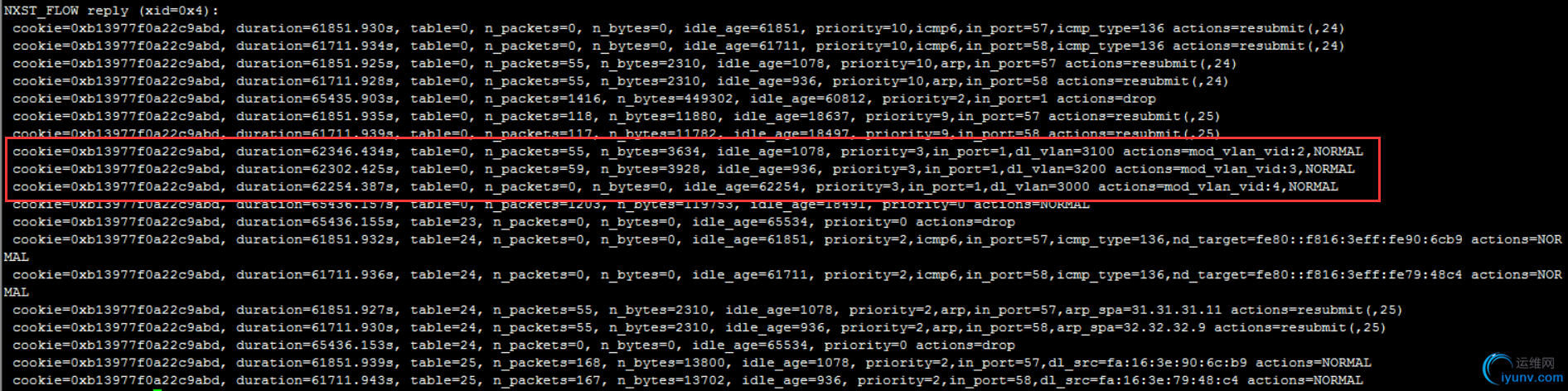

　　[iyunv@compute ~]# ovs-ofctl dump-flows br-int

　　先看一条
　　cookie=0xb13977f0a22c9abd, duration=62346.434s, table=0, n_packets=55, n_bytes=3634, idle_age=1078, priority=3,in_port=1,dl_vlan=3100 actions=mod_vlan_vid:2,NORMAL
　　dl_vlan：原始vlan号
　　actions=mod_vlan_vid(转换vlan号):
　　这个规则就是说把原始vlan3300 转成成vlan2。vlan2就是前面看到的ovs自己生成的vlan号。问题还没有完，转成vlan2 还不行，必须转成vlan3100才可以正常通讯。
　　openstack这里默认会创建2个桥br-int和 br-ex，br-ex就是出口的桥
　　[iyunv@compute ~]# ovs-ofctl show br-ex

　　[iyunv@compute ~]# ovs-ofctl dump-flows br-ex

　　这个就是将原始vlan2 转成vlan3100出去。这样就OK了

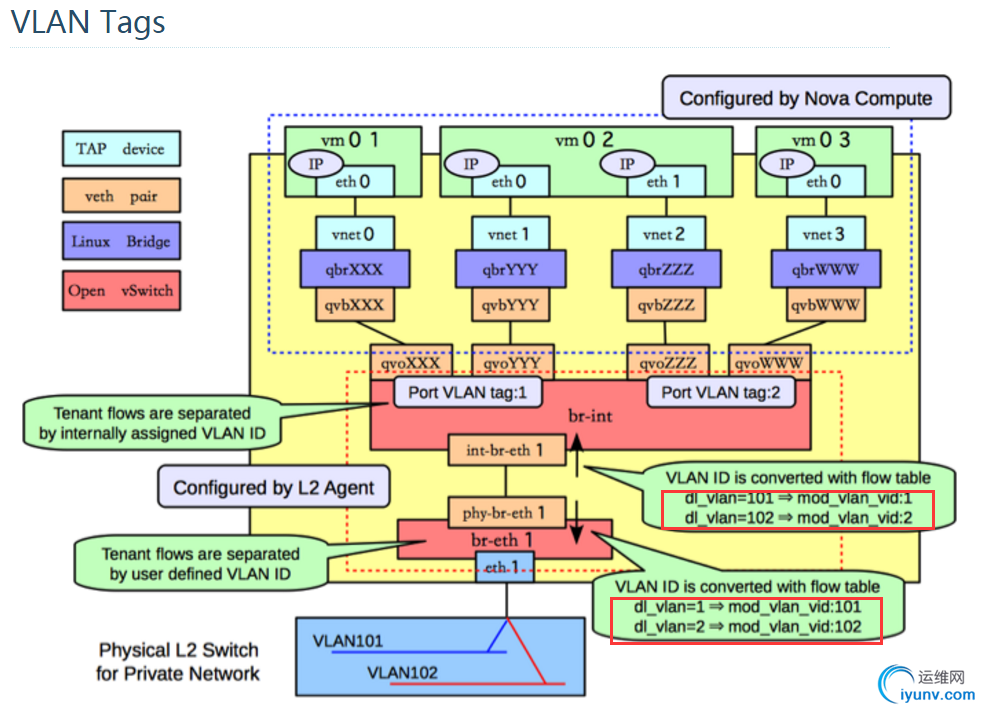

　　下面官方的图非常好：
