理解Docker（5）：Docker 网络

seemebaby

1. Docker 网络概况
　　用一张图来说明 Docker 网络的基本概况：

2. 四种单节点网络模式

2.1 bridge 模式
　　Docker 容器默认使用 bridge 模式的网络。其特点如下：

• 使用一个 linux bridge，默认为 docker0

• 使用 veth 对，一头在容器的网络 namespace 中，一头在 docker0 上

• 该模式下Docker Container不具有一个公有IP，因为宿主机的IP地址与veth pair的 IP地址不在同一个网段内

• Docker采用 NAT 方式，将容器内部的服务监听的端口与宿主机的某一个端口port 进行“绑定”，使得宿主机以外的世界可以主动将网络报文发送至容器内部

• 外界访问容器内的服务时，需要访问宿主机的 IP 以及宿主机的端口 port

• NAT 模式由于是在三层网络上的实现手段，故肯定会影响网络的传输效率。

• 容器拥有独立、隔离的网络栈；让容器和宿主机以外的世界通过NAT建立通信

• 关于容器通过 NAT 连接外网的原理，请参考我的另一篇文章 Netruon 理解（11）：使用 NAT 将 Linux network namespace 连接外网。


　　iptables 的 SNTA 规则，使得从容器离开去外界的网络包的源 IP 地址被转换为 Docker 主机的IP地址：



Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
MASQUERADE  all  --  172.17.0.0/16        0.0.0.0/0
MASQUERADE  all  --  172.18.0.0/16        0.0.0.0/0

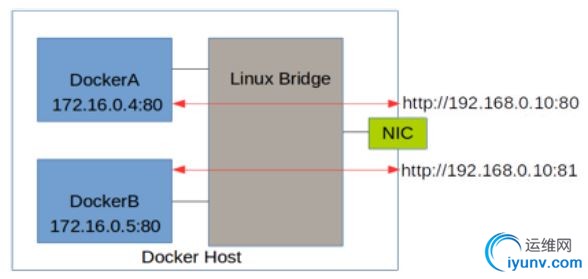

　　效果是这样的：

（图片来源）

　　示意图：

2.2 Host 模式
　　定义：
　　Host 模式并没有为容器创建一个隔离的网络环境。而之所以称之为host模式，是因为该模式下的 Docker 容器会和 host 宿主机共享同一个网络 namespace，故 Docker Container可以和宿主机一样，使用宿主机的eth0，实现和外界的通信。换言之，Docker Container的 IP 地址即为宿主机 eth0 的 IP 地址。其特点包括：

•



  • 这种模式下的容器没有隔离的 network namespace

  • 容器的 IP 地址同 Docker host 的 IP 地址

  • 需要注意容器中服务的端口号不能与 Docker host 上已经使用的端口号相冲突

  • host 模式能够和其它模式共存





　　实验：
　　（1）启动一个 host 网络模式的容器



docker run -d --name hostc1 --network host -p 5001:5001 training/webapp python app.py
　　（2）检查其 network namespace，其中可以看到主机上的所有网络设备





root@docker2:/home/sammy# ln -s /proc/28353/ns/net /var/run/netns/hostc1
root@docker2:/home/sammy# ip netns
hostc1
root@docker2:/home/sammy# ip netns exec hostc1
No command specified
root@docker2:/home/sammy# ip netns exec hostc1 ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 08:00:27:d4:66:75 brd ff:ff:ff:ff:ff:ff
inet 192.168.1.20/24 brd 192.168.1.255 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::a00:27ff:fed4:6675/64 scope link
valid_lft forever preferred_lft forever
......

　　示意图：

2.3 container 模式
　　定义：
　　Container 网络模式是 Docker 中一种较为特别的网络的模式。处于这个模式下的 Docker 容器会共享其他容器的网络环境，因此，至少这两个容器之间不存在网络隔离，而这两个容器又与宿主机以及除此之外其他的容器存在网络隔离。
　　实验：
　　（1）启动一个容器：
　　docker run -d --name hostcs1 -p 5001:5001 training/webapp python app.py
　　（2）启动另一个容器，并使用第一个容器的 network namespace
　　docker run -d --name hostcs2 --network container:hostcs1  training/webapp python app.py
　　注意：因为此时两个容器要共享一个 network namespace，因此需要注意端口冲突情况，否则第二个容器将无法被启动。
　　示意图：

2.4 none 模式
　　定义：
　　网络模式为 none，即不为 Docker 容器构造任何网络环境。一旦Docker 容器采用了none 网络模式，那么容器内部就只能使用loopback网络设备，不会再有其他的网络资源。Docker Container的none网络模式意味着不给该容器创建任何网络环境，容器只能使用127.0.0.1的本机网络。
　　实验：
　　（1）创建并启动一个容器： docker run -d --name hostn1 --network none training/webapp python app.py
　　（2）检查其网络设备，除了 loopback 设备外没有其它设备





root@docker2:/home/sammy# ip netns exec hostn1 ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever


3. 多节点 Docker 网络
　　Docker 多节点网络模式可以分为两类，一类是 Docker 在 1.19 版本中引入的基于 VxLAN 的对跨节点网络的原生支持；另一种是通过插件（plugin）方式引入的第三方实现方案，比如 Flannel，Calico 等等。

3.1 Docker 原生overlay 网络
　　Docker 1.19 版本中增加了对 overlay 网络的原生支持。Docker 支持 Consul, Etcd, 和 ZooKeeper 三种分布式key-value 存储。其中，etcd 是一个高可用的分布式 k/v存储系统，使用etcd的场景默认处理的数据都是控制数据，对于应用数据，只推荐数据量很小，但是更新访问频繁的情况。

3.1.1 安装配置
　　准备三个节点：

• devstack 192.168.1.18

• docker1 192.168.1.21

• docker2 192.168.1.19


　　在 devstack 上使用Docker 启动 etcd 容器：





export HostIP="192.168.1.18"
docker run -d -v /usr/share/ca-certificates/:/etc/ssl/certs -p 4001:4001 -p 2380:2380 -p 2379:2379 \
--name etcd quay.io/coreos/etcd \
/usr/local/bin/etcd \
-name etcd0 \
-advertise-client-urls http://${HostIP}:2379,http://${HostIP}:4001 \
-listen-client-urls http://0.0.0.0:2379,http://0.0.0.0:4001 \
-initial-advertise-peer-urls http://${HostIP}:2380 \
-listen-peer-urls http://0.0.0.0:2380 \
-initial-cluster-token etcd-cluster-1 \
-initial-cluster etcd0=http://${HostIP}:2380 \
-initial-cluster-state new

　　使用 Docker 启动 etcd 请参考 https://coreos.com/etcd/docs/latest/docker_guide.html。不过，应该是因为制造镜像所使用的Dockerfile 原因，官网上的命令因为少了上面红色字体部分而会造成启动失败：



b847195507addf4fb5a01751eb9c4101416a13db4a8a835e1c2fa1db1e6f364e
docker: Error response from daemon: oci runtime error: exec: "-name": executable file not found in $PATH.
　　添加红色部分后，容器可以被正确创建：



root@devstack:/# docker exec -it 179cd52b494d /usr/local/bin/etcdctl cluster-health
member 5d72823aca0e00be is healthy: got healthy result from http://:2379
cluster is healthy




root@devstack:/home/sammy# docker ps
CONTAINER ID        IMAGE                 COMMAND                  CREATED             STATUS              PORTS                                                      NAMES
179cd52b494d        quay.io/coreos/etcd   "/usr/local/bin/etcd "   8 seconds ago       Up 8 seconds        0.0.0.0:2379-2380->2379-2380/tcp, 0.0.0.0:4001->4001/tcp   etcd
root@devstack:/home/sammy# netstat -nltp | grep 2380
tcp6       0      0 :::2380                 :::*                    LISTEN      4072/docker-proxy
root@devstack:/home/sammy# netstat -nltp | grep 4001
tcp6       0      0 :::4001                 :::*                    LISTEN      4047/docker-proxy

　　在docker1 和 docker2 节点上修改 /etc/default/docker，添加：



DOCKER_OPTS="--cluster-store=etcd://192.168.1.18:2379 --cluster-advertise=192.168.1.20:2379"
　　然后分别重启 docker deamon。注意，要使用IP地址；要是使用 hostname 的话，docker 服务将启动失败：



root@docker2:/home/sammy# docker ps
An error occurred trying to connect: Get http://%2Fvar%2Frun%2Fdocker.sock/v1.24/containers/json: read unix @->/var/run/docker.sock: read: connection reset by peer
3.1.2 使用 Docker overlay 网络
　　（1）在docker1上运行下面的命令创建一个 overlay 网络：





root@docker1:/home/sammy# docker network create -d overlay overlaynet1
1de982804f632169380609b9be7c1466b0064dce661a8f4c9e30d781e79fc45a
root@docker1:/home/sammy# docker network inspect overlaynet1
[
{
"Name": "overlaynet1",
"Id": "1de982804f632169380609b9be7c1466b0064dce661a8f4c9e30d781e79fc45a",
"Scope": "global",
"Driver": "overlay",
"EnableIPv6": false,
"IPAM": {
"Driver": "default",
"Options": {},
"Config": [
{
"Subnet": "10.0.0.0/24",
"Gateway": "10.0.0.1/24"
}
]
},
"Internal": false,
"Containers": {},
"Options": {},
"Labels": {}
}
]

　　在 docker2 上你也会看到这个网络，说明通过 etcd，网络数据是分布式而不是本地的了。
　　（2）在网络中创建容器
　　在 docker2 上，运行 docker run -d --name over2 --network overlaynet1 training/webapp python app.py
　　在 docker1 上，运行 docker run -d --name over1 --network overlaynet1 training/webapp python app.py
　　进入容器 over2，发现它有两块网卡：





root@docker2:/home/sammy# ln -s /proc/23576/ns/net /var/run/netns/over2
root@docker2:/home/sammy# ip netns
over2
root@docker2:/home/sammy# ip netns exec over2 ip a
22: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP group default
link/ether 02:42:0a:00:00:02 brd ff:ff:ff:ff:ff:ff
inet 10.0.0.2/24 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::42:aff:fe00:2/64 scope link
valid_lft forever preferred_lft forever
24: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
link/ether 02:42:ac:13:00:02 brd ff:ff:ff:ff:ff:ff
inet 172.19.0.2/16 scope global eth1
valid_lft forever preferred_lft forever
inet6 fe80::42:acff:fe13:2/64 scope link
valid_lft forever preferred_lft forever

　　其中 eth1 的网络是一个内部的网段，其实它走的还是普通的 NAT 模式；而 eth0 是 overlay 网段上分配的IP地址，也就是它走的是 overlay 网络，它的 MTU 是 1450 而不是 1500.
　　进一步查看它的路由表，你会发现只有同一个 overlay 网络中的容器之间的通信才会通过 eth0，其它所有通信还是走 eth1.



root@docker2:/home/sammy# ip netns exec over2 route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.19.0.1      0.0.0.0         UG    0      0        0 eth1
10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
172.19.0.0      0.0.0.0         255.255.0.0     U     0      0        0 eth1
　　先看此时的网络拓扑图：

　　可见：

• Docker 在每个节点上创建了两个 linux bridge，一个用于 overlay 网络（ov-000100-1de98），一个用于非 overlay 的 NAT 网络（docker_gwbridge）

• 容器内的到overlay 网络的其它容器的网络流量走 overlay 网卡（eth0），其它网络流量走 NAT 网卡（eth1）

• 当前 Docker 创建 vxlan 隧道的ID范围为 256～1000，因而最多可以创建745个网络，因此，本例中的这个 vxlan 隧道使用的 ID 是 256

• Docker vxlan 驱动使用 4789 UDP 端口

• overlay网络模型底层需要类似 consul 或 etcd 的 KV 存储系统进行消息同步

• Docker overlay 不使用多播

• Overlay 网络中的容器处于一个虚拟的大二层网络中

• 关于 linux bridge + vxlan 组网，请参考  Neutron 理解（14）：Neutron ML2 + Linux bridge + VxLAN 组网

• 关于 linux network namspace + NAT 组网，请参考 Netruon 理解（11）：使用 NAT 将 Linux network namespace 连接外网

• github 上代码在这里 https://github.com/docker/libnetwork/blob/master/drivers/overlay/


　　ov-000100-1de98 的初始情形：





root@docker1:/home/sammy# ip -d link show dev vx-000100-1de98
8: vx-000100-1de98: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue master ov-000100-1de98 state UNKNOWN mode DEFAULT group default
link/ether 22:3c:3f:8f:94:f6 brd ff:ff:ff:ff:ff:ff promiscuity 1
vxlan id 256 port 32768 61000 proxy l2miss l3miss ageing 300
root@docker1:/home/sammy# bridge fdb show dev vx-000100-1de98
22:3c:3f:8f:94:f6 vlan 0 permanent

　　这里很明显的一个问题是，vxlan dev vx-000100-1de98 的 fdb 表内容不全，导致从容器1 ping 容器2 不通。待选的解决方式不外乎下面几种：

• 使用一个中央数据库，它保存所有容器的 IP 地址和所在节点的 IP 地址的映射关系

• 使用多播

• 使用比如 BGP 的特殊协议来广告（advertise）容器的 IP 和所在节点的 IP 的映射关系


　　Docker 从某种程度上利用了第一种和第三种方式的组合，首先Docker 利用 consul 以及 etcd 这样的分布式 key/value 存储来保存IP地址映射关系，另一方面个Docker 节点也通过某种协议来直接广告映射关系。
　　为了测试，中间重启了 docker1 节点，发现 over1 容器无法启动，报错如下：



docker: Error response from daemon: network sandbox join failed: could not get network sandbox (oper true): failed get network namespace "": no such file or directory.
　　根据 https://github.com/docker/docker/issues/25215，这是 Docker 的一个bug，fix 刚刚推出。一个 workaround 是重新创建 overlay network。
　　回到容器之间无法ping通对方的问题，尚不知道根本原因是什么（想吐槽Docker目前的问题真不少）。要使得互相 ping 能工作，至少必须具备下面的条件：
　　在 docker1 上，

• 为 vxlan dev 添加一条 fdb entry：02:42:14:00:00:03 dst 192.168.1.20 self

• 在容器中添加一条 arp entry：ip netns exec over1 arp -s 20.0.0.3 02:42:14:00:00:03


　　在 docker 2 上，

• 为 vxlan dev 添加一条 fdb entry：02:42:14:00:00:02 dst 192.168.1.21 self permanent

• 在容器中添加一条 arp entry：ip netns exec over4 arp -s 20.0.0.2 02:42:14:00:00:02


3. 网络性能对比

3.1 在我的测试环境中的数据
　　使用 iperf 工具检查测试了一下性能并做对比：

类型	TCP	UDP
Overlay 网络中的两个容器之间 (A)	913 Mbits/sec	1.05 Mbits/sec
Bridge/NAT 网络中的两个容器之间 (B)	1.73 Gbits/sec
主机间 (C)	2.06 Gbits/sec	1.05 Mbits/sec
主机到另一个主机上的 bridge 网络模式的容器 (D)	1.88 Gbits/sec
主机到本主机上的容器 (E)	20.5 Gbits/sec
主机到另一个主机上的 host 网络模式的容器 (F)	2.02 Gbits/sec	1.05 Mbits/sec
容器 Overlay 效率 (A/C)	44%	100% ?
单个 NAT 效率 (D/C)	91%
两个 NAT 效率 (B/C)	83%
Host 网络模式效率 (F/C)	98%	100%

　　两台主机是同一个物理机上的两个虚机，因此，结果的绝对值其实没多少意义，相对值有一定的参考性。

3.2 网上文章中的对比数据

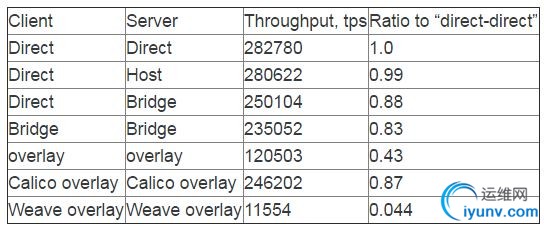

　　文章 Testing Docker multi-host network performance 对比了多种网络模式下的性能，结果如下：

　　看起来这个表里面的数据和我的表里面的数据差不了太多。

3.3 关于Docker 网络模式选择的简单结论

• Bridge 模式的性能损耗大概为10%

• 原生 overlay 模式的性能损耗非常高，甚至达到了 56%，因此，在生产环境下使用这种模式需要非常谨慎。

• 如果一定要使用 overlay 模式的话，可以考虑使用 Cisco 发起的  Calico 模式，它的性能和 bridge 相当。

• Weave overlay 模式的性能数据非常可疑，按理说应该不可能这么差。


　　参考链接：

• http://kangkai.net.cn/etcd-cluster-guide/

• https://www.singlestoneconsulting.com/~/media/files/whitepapers/dockernetworking2.pdf

•
