CentOS 6.5下配置软RAID5（Software RAID）

mayiwen123456 · 发表于 2017-7-28 12:21:36

本帖最后由 mayiwen123456 于 2017-7-28 15:21 编辑

RAID 是英文Redundant Array of Independent Disks 的缩写，翻译成中文意思是“独立磁盘冗余阵列”，有时也简称磁盘阵列（Disk Array）。
简单的说，RAID是一种把多块独立的硬盘（物理硬盘）按不同的方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据备份的技术。
组成磁盘阵列的不同方式称为RAID级别（RAID Levels），常见的RAID Level 包括raid0, raid1, raid5, raid10。各level 对比如下：

RAID等级	最少硬盘	最大容错	可用容量	读取性能	写入性能	安全性	目的	应用产业
0	2	0	n	n	n	一个硬盘异常，全部硬盘都会异常	追求最大容量、速度	3D产业实时渲染、视频剪接高速缓存
1	2	n-1	1	n	1	最高，一个正常即可	追求最大安全性	个人、企业备份
5	3	1	n-1	n-1	n-1	高	追求最大容量、最小预算	个人、企业备份
10	4	n/2	n/2	n	n/2	安全性高	综合RAID 0/1优点，理论速度较快	大型数据库、服务器

说明：n 代表硬盘总数
一、设置磁盘

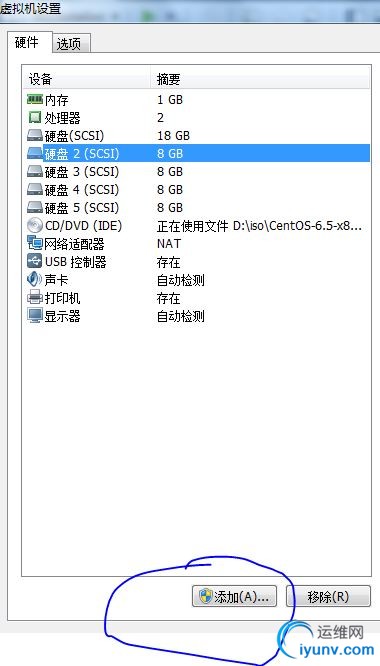

我们将创建RAID5分区，RAID5需要四块硬盘，所以在这里添加了四块物理硬盘，每块8.00 GB。

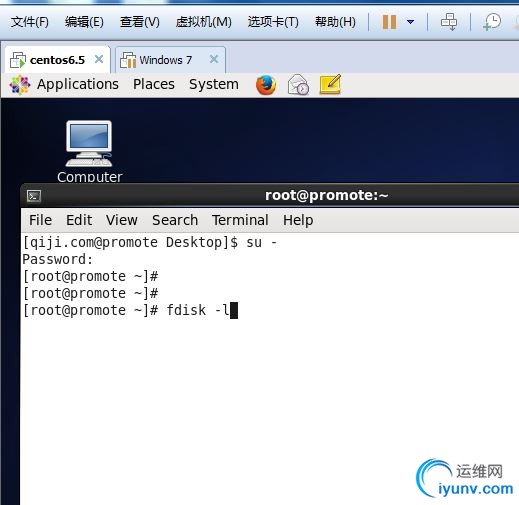

Linux 系统里使用fdisk –l 命令查看

二、分区
2.1 新建分区
# fdisk /dev/sdb //对sdb 进行分区

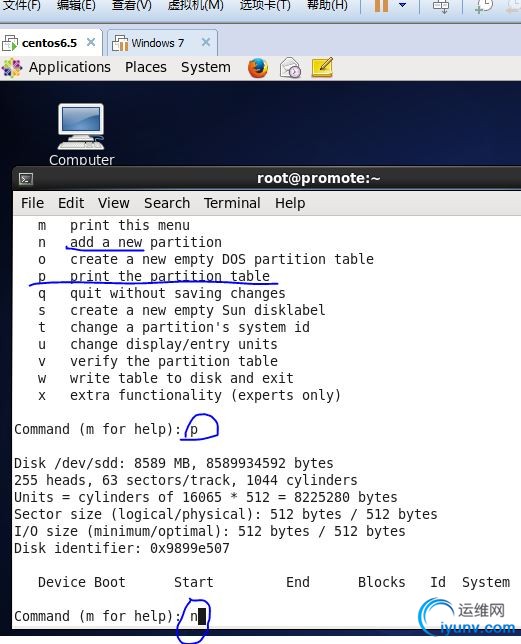

输入"m", 获取帮助，输入"p", 查看分区前磁盘状态。

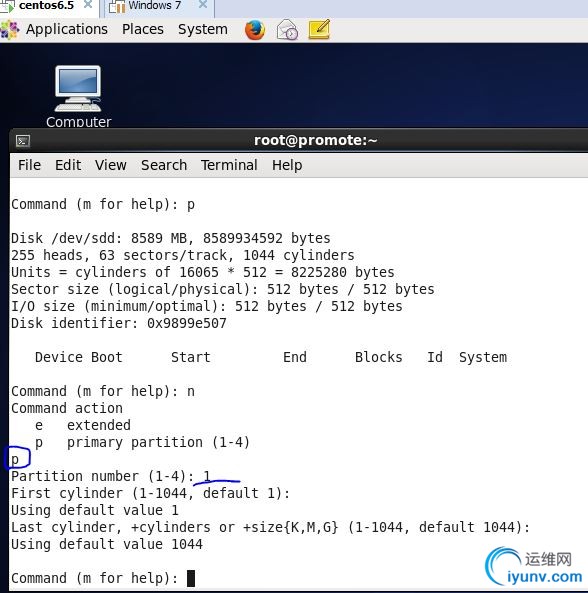

输入"n" 新建分区，这里我们将整个磁盘都划分成一个分区，然后输入"p" 查看分区情况

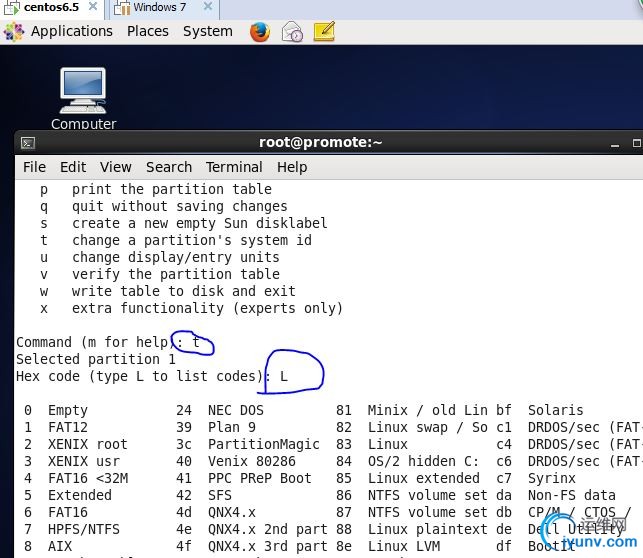

2.2 修改分区类型

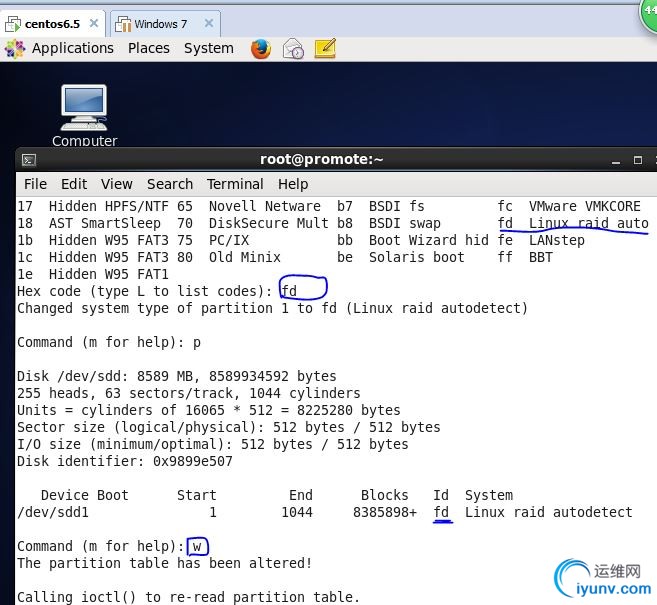

默认新建分区的类型是Linux，代号83，我们需要将其修改为raid 类型。输入"t" ，然后输入"L" 列出所有的文件格式，这里我们选择"fd Linux raid auto", 输入"fd"，然后再输入"p" 查看分区情况，这是分区格式已经变成了Linux raid autodetect。

2.3 保存分区
输入"w" 保存分区
使用同样方法对/dev/sdc 等硬盘进行分区操作。

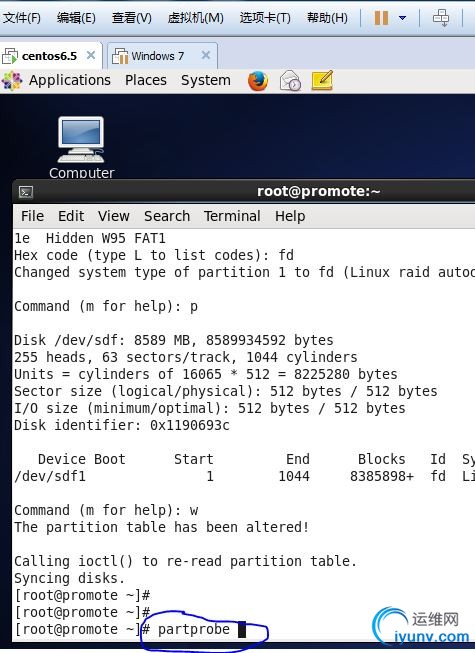

2.4 同步分区情况
使用partprobe 命令同步分区情况。

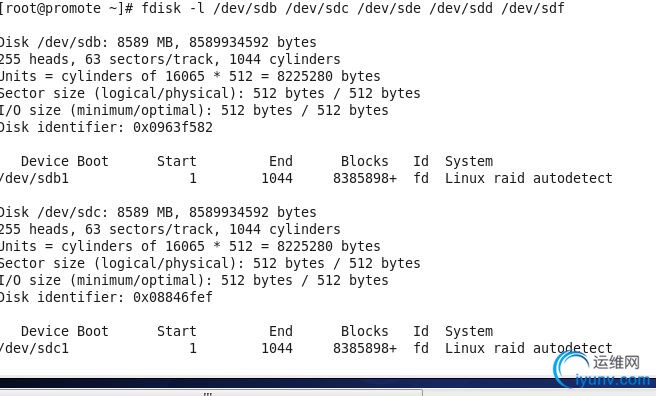

2.5 查看现在的状态
fdisk -l /dev/sdb /dev/sdc /dev/sdd /dev/sde

三、安装mdadm
mdadm是multiple devices admin 的简称，它是Linux下的一款标准的软件RAID 管理工具。

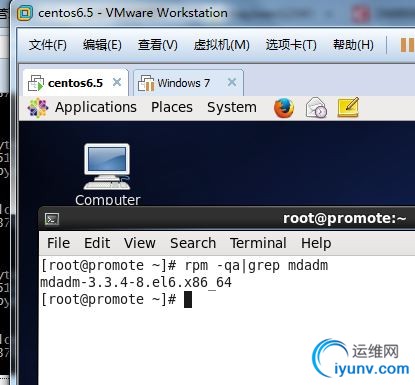

3.1 查看是否安装了mdadm软件
# rpm -qa|grep mdadm

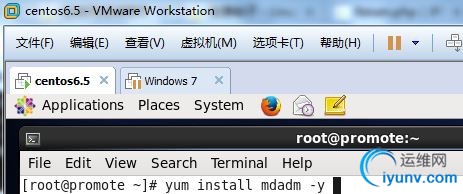

2.2 如果未安装，则使用yum 方式安装。

四、创建RAID5
RAID5 至少需要三块硬盘，我们拿/dev/sdb, /dev/sdc, /dev/sdd, /dev/sde 这四块硬盘来做实验，三块做为活动盘，另一块做为热备盘。
4.2 开始创建RAID5
# mdadm -C /dev/md5 -ayes -l5 –n3 -x1 /dev/sd{b,c,d,e}1
-n 3参数代表创建这个RAID5所需的硬盘个数，-l 5参数代表RAID磁盘阵列的级别，而-x 1参数则代表有1块备份盘

4.3 查看raid5 状态
# cat /proc/mdstat
# mdadm -D /dev/md5

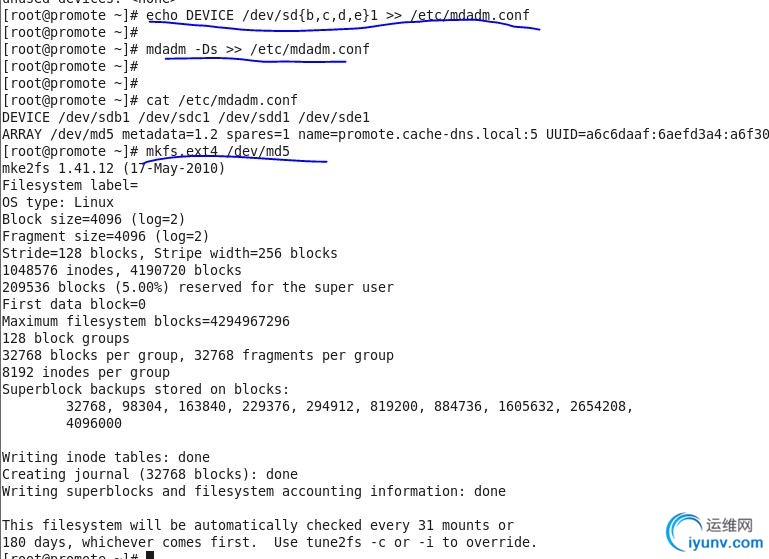

4.4 添加raid5 到RAID配置文件/etc/mdadm.conf 并修改
# echo DEVICE /dev/sd{b,c,d,e}1 >> /etc/mdadm.conf
# mdadm –Ds >> /etc/mdadm.conf
4.5 格式化磁盘阵列
# mkfs.ext4 /dev/md5
