在VMWare中配置SQLServer2005集群 Step by Step(四)——集群安装

df3

在VMWare中配置集群

1.进入command命令窗口执行以下命令，创建仲裁磁盘和共享数据磁盘

vmware-vdiskmanager.exe -c -s200Mb -a lsilogic -t 2 F:/VM/Share/Windows/SQLServer/quorum.vmdk

vmware-vdiskmanager.exe -c -s 4Gb-a lsilogic -t 2 F:/VM/Share/Windows/SQLServer/sharedisk.vmdk

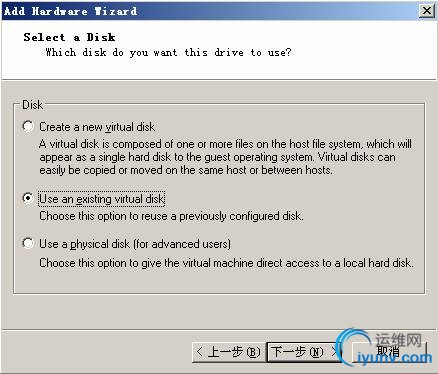

2.添加新磁盘到虚拟机中，选择已存在的磁盘

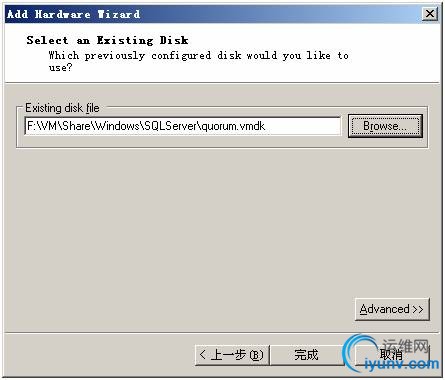

3.选择磁盘路径，首先选择仲裁盘quorum

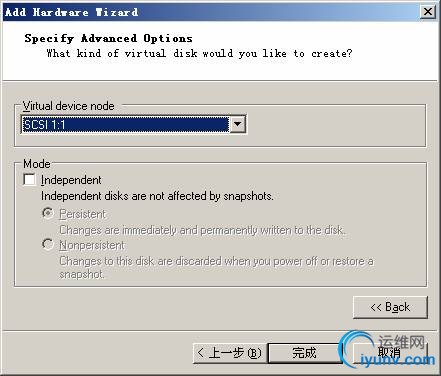

4.点击高级选择虚拟磁盘节点的方式

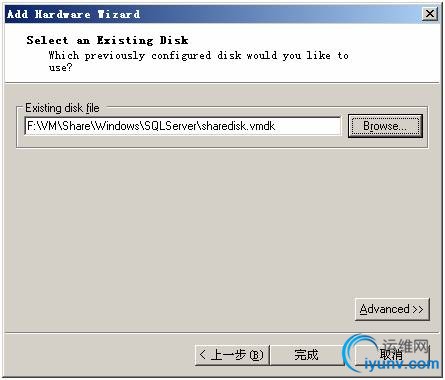

5.添加数据盘Sharedisk

6.选择磁盘节点方式

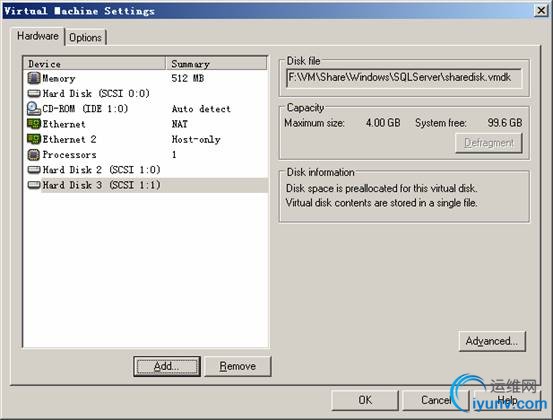

7.最终结构如下

8.在虚拟机配置文件中添加一下配置项

F:/Virtual Machines/WindowsServer2003 NodeA/ Windows Server 2003 Enterprise Edition.vmx

F:/Virtual Machines/WindowsServer 2003 NodeB/ Windows Server 2003 Enterprise Edition.vmx

在后面添加：

disk.locking="FALSE"

scsi0:1.SharedBus="Virtual"

scsi1:1.SharedBus="Virtual"

9.重新启动后进入计算机管理，以NodeA为例

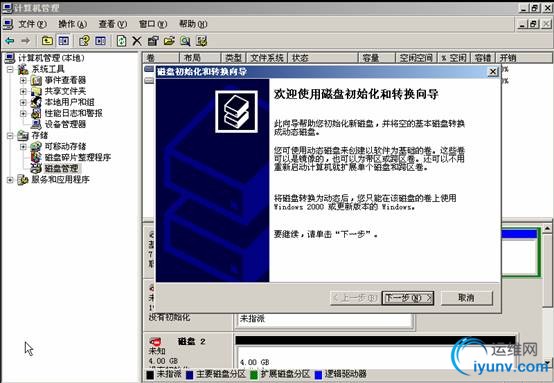

10.一路Next即可

(?0m%K4L~ w6517

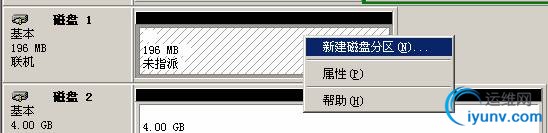

11.完成后，新建磁盘分区

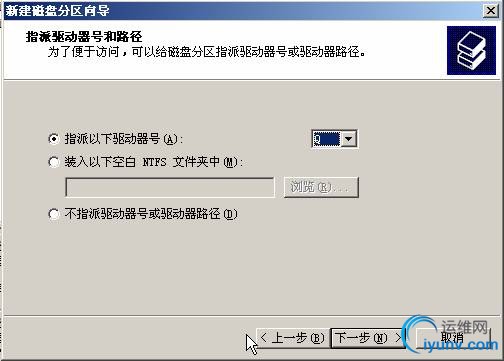

11.分配相应的驱动器号

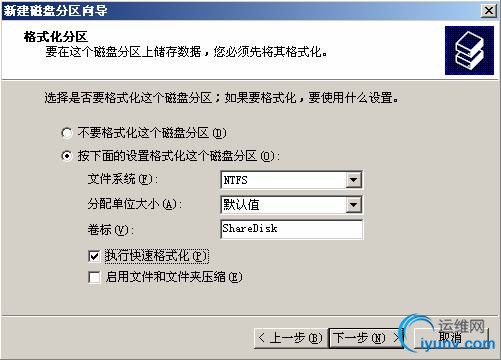

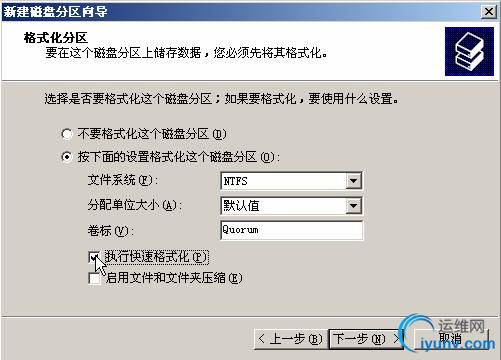

12．命名卷标，并进行格式化

13.再对sharedisk盘进行分配卷标和格式化操作

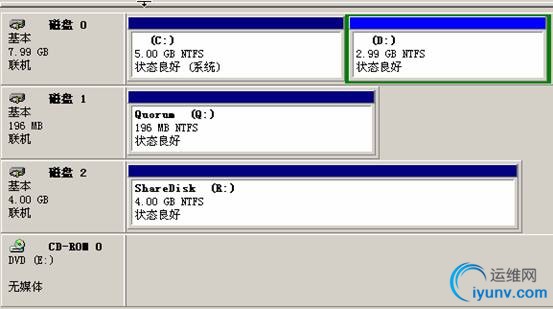

14.最终结果如下

15.再重新启动NodeB，无需格式化操作，仅按照NodeA节点对相关磁盘分配盘符即可。

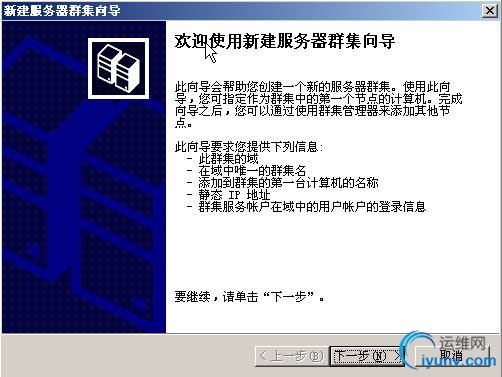

16.重新启动，并以域用户身份登陆NodeA，打开集群管理器，选择创建新集群

17.点击下一步

18.选择SQLCluster.com域和在AD中创建的组织单元ClusterSQL

19．输入第一个节点名称，即本节点计算机名

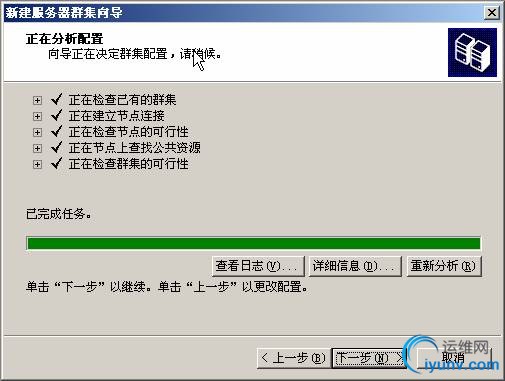

20．点击下一步开始进行配置

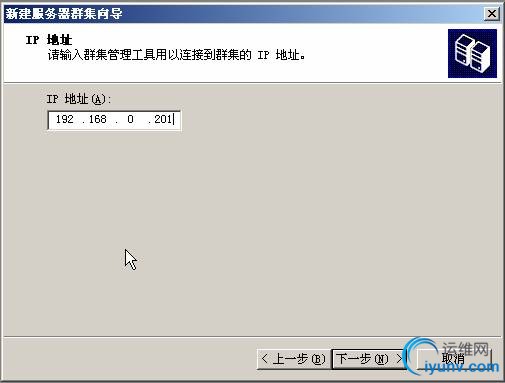

21.配置集群服务器IP：192.168.0.201

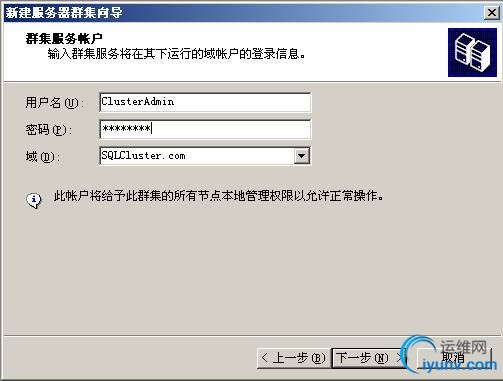

22.输入集群服务账户及密码

23.点击仲裁按钮，配置仲裁盘

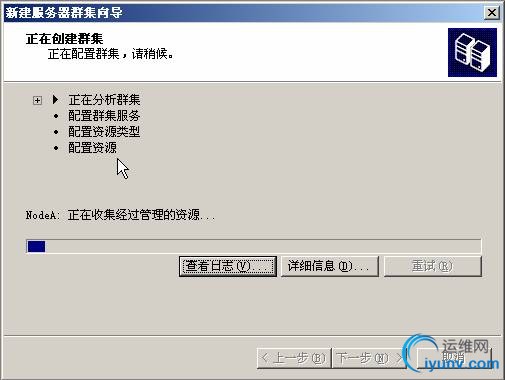

24.点击下一步开始配置

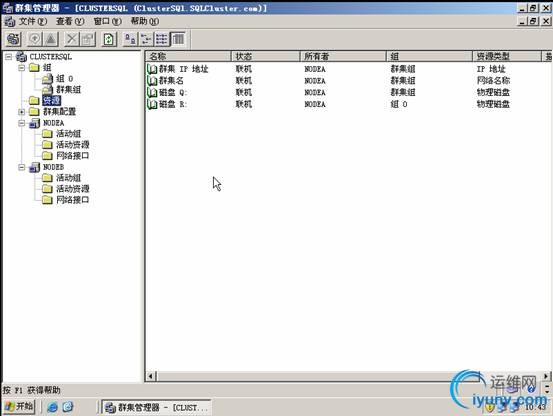

25．配置完成后，可以在资源中看到相关磁盘，其中仲裁盘为Q盘，数据盘为R盘，组为组0

26.以域用户身份登陆NodeB，点击集群管理器，选择打开到集群的连接

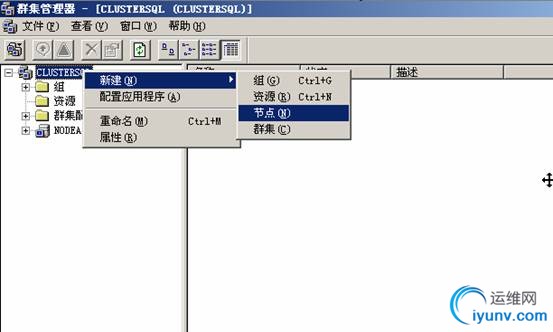

27.新建节点

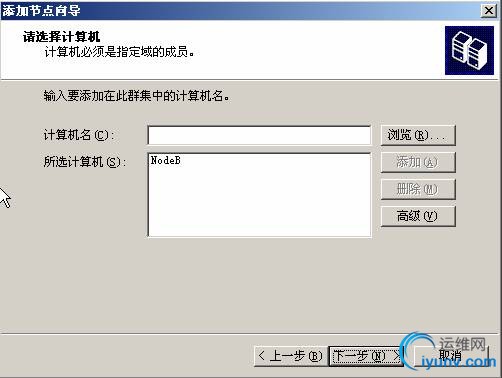

28.添加NodeB

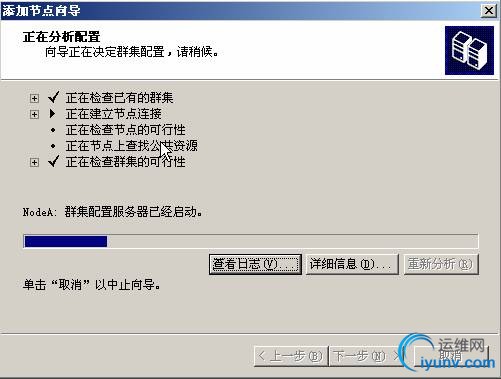

29.开始配置

30.输入域用户名和密码进行验证

31.在NodeB的集群管理器中可看到与NodeA相同的资源

32.测试集群，通过停止NodeA或NodeB，来查看群集组->群集名中的节点变化情况。
