  实验名称:思科Cisco 远程访问实验报告

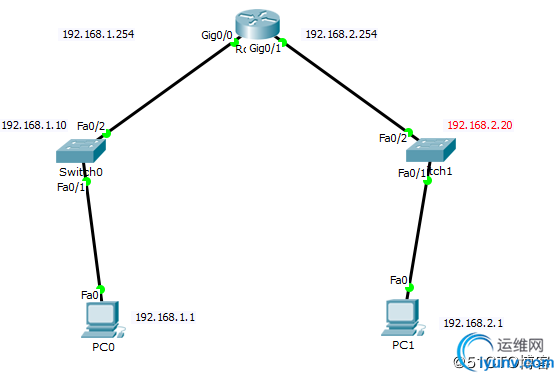

  实验拓扑:
DSC0000.jpg DSC0001.jpg

  实验准备:一个路由器,两个交换机,两台计算机
  实验目的:使PC0能远程访问交换机

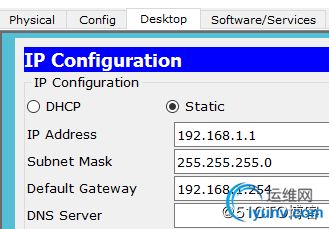

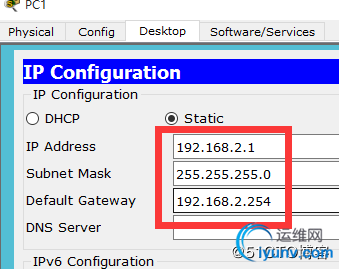

  实验步骤:1.给计算机配置IP、网关、子网掩码,



  2. 给交换机配置IP,网关
  Switch1 配置IP
  Switch1>en
  Switch1(config)#config terminal
  Switch1(config)#interface vlan 1
  Switch1(config-if)#ip address 192.168.1.10  255.255.255.0
  Switch1(config-if)#no shutdown
  配置网关
  Switch1(config)#config terminal
  Switch1(config)#ip default-gateway 192.168.1.254
  Switch#show ip interface brief(检查)

  配置VTY密码(远程访问)
  Switch1>en
  Switch1(config)#config terminal
  Switch(config)#line vty 0 4
  Switch(config-line)#password 112233
  Switch2 配置IP
  Switch2>enable
  Switch2(config)#config terminal
  Switch2(config)#interface vlan 1
  Switch2(config-if)#ip address 192.168.2.20  255.255.255.0
  Switch2(config-if)#no shutdown
  Switch2(config-if)# end
  配置网关
  Switch2(config)#config terminal
  Switch2(config)#ip default-gateway 192.168.2.254
  Switch#show ip interface brief(检查)

  配置VTY密码(远程访问)
  Switch2>enable
  Switch2 #config terminal
  Switch2(config)#line vty 0 4
  Switch2(config-line)#password 112233 )
  3.给路由器端口配置IP地址
  Router>enable
  Router#config terminal
  Router(config)#hostname wanglu
  wanglu(config)#interface gi0/0
  wanglu(config-if)#no shutdown
  wanglu(config-if)#ip address 192.168.1.254 255.255.255.0
  wanglu(config-if)#end
  wanglu#config terminal
  wanglu(config)#interface gi 0/1
  wanglu(config-if)#ip address 192.168.2.254 255.255.255.0
  wanglu(config-if)#no shutdown
  wanglu(config-if)#end

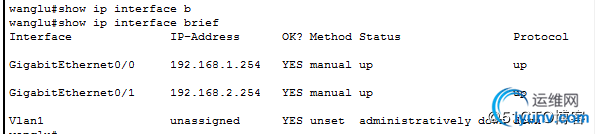

  wanglu#show ip interface brief(检查)

  4.验证实验:在计算机上

  在交换机上

  实验总结:
  1.知道在什么时候需要配置网关
