NDIS调试环境搭建WINDbg+VMware[NDIS之三]

hege

　　
　　                                                 只有初学者才能理解初学者的痛苦。
　　
　　目前网上能找到的内核程序调试环境大都是使用WINDbg+VMware的，也咨询了公司的一个老鸟，他也一直这么调试。下面结合网上的一些教程和自己实际的操作整理如下：
　　准备软件：
　　1、WINDbg
　　http://msdn.microsoft.com/en-us/windows/hardware/gg463009
　　2、VMware
　　随便找。
　　3、操作系统安装软件
　　随便找。
　　4、windows符号表
　　http://msdn.microsoft.com/en-us/windows/hardware/gg463028.aspx
　　
部署之前部署之前
　　在准备安装软件、配置环境之前需要明晰以下东西。
　　

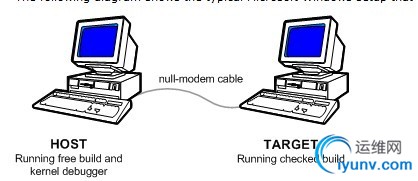

　　1、上图摘自WINDbg的帮助文档，通过这个图可以比较清晰的看出两台机器的关系：TARGET机器在调试模式下运行调试版的NDIS驱动，而HOST机器运行WINDbg调试程序。两者之间通过某种方式进行通信，TARGET机器的内核运行情况都反映在WINDbg上，而WINDbg可以控制TARGET机器的调试模式下的内核运行。
　　在目前的双机联调方案中，真实机器就是HOST，使用VMware虚拟一个操作系统作为TARGET，两者之间使用命名管道pipe通信。
　　2、两台机器上的操作系统可以不一致，例如我的环境HOST是64位的win7，TARGET是32位的winXP。TARGET是调试环境，即如此安装操作系统，我只能调试32位的驱动。但是因为我HOST是64位的，所以我在HOST上安装的WINDbg也是64位的。当然这里安装哪个版本的WINDbg并不是一一对应，具体的标准请参照WINDbg帮助文档的Choosing a 32-Bit or 64-Bit Debugger Package来选择安装哪一版本的WINDbg。
　　3、虚拟机里的系统在调试模式下运行，这也就是目标环境，所以我们想要调试的驱动的版本跟这个虚拟机里运行的TARGET系统是需要一样的，都是64或者都是32位。
　　4、最后再说一下windows符号表，这个东西我也不是很理解，不过我分析它必须跟你TARGET的操作系统版本一致。虽然windows符号表是装在HOST主机中。因为这个符号表是提供给WINDbg调试目标机的内核使用的。
　　根据以上内容，我的软件安装情况是
　　HOST(酷睿i5-2430m，win7、64位旗舰版)：
　　WINDbg for windows（X64)，其实没有单独装，是安装WDK附带的；
　　windows xp pacekt3 符号表
　　VMware workstation某版本
　　在VMware中安装WINDOWS XP 补丁3版作为TARGET。
　　配置

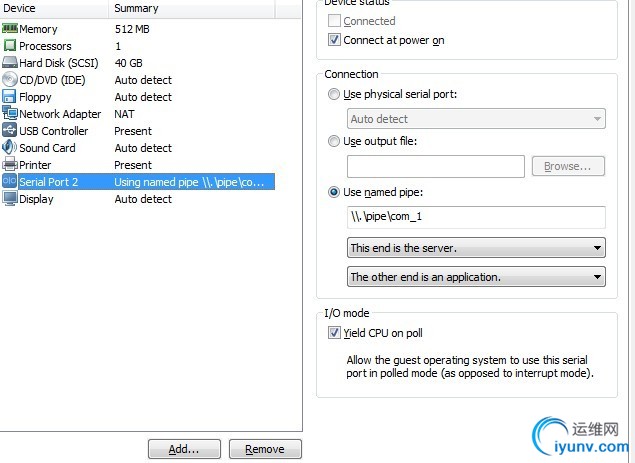

　　1、在VMware中为虚拟出的TARGET配置一个com端口。点击“Edit virtual machine settings",添加一个Serial Port，选择Output to named pipe，然后下一步时，第一个框保持默认的\\.\pipe\com_1，第二个框里选择Thisend is the server,第三个框选择The other end is an application，选中Connect at power on选项，在I/O mode中勾选Yield CPU on poll选项。
　　
　　2、进入TARGET的操作系统，修改boot.ini文件，打开此文件在最后一行添加：（直接复制即可）
　　multi(0)disk(0)rdisk(0)partition(1)\WINDOWS="Microsoft Windows XP Professional Debug" /fastdetect /debug /debugport=com1 /baudrate=115200
　　怎么找到修改boot.ini或者win7的怎么办之类的单独上网百度吧，上面的语句可以让你在TARGET系统启动时经选择进入调试模式，其中debugport = com1这句挺关键，调试信息的输出是往com1上输出的，这一点要和你在VMware中添加的那个Serial Port的编号一致。以我的配置为例，在虚拟机中我添加的那个COM端口就是com2，所以这里我修改成debugport=com2。
　　3、进入TARGET的操作系统，设备管理器，找到步骤1时添加的端口，将波特率修改成115200.
　　4、接下来配置WINDbg。这里网上一般都是添加一个快捷方式，我觉得也挺方便的。
　　右键->新建->快捷方式，在“请键入对象的位置”输入下行，引号中是你windbg的安装目录，-y后面是你windows符号表的路径，port=\\.\pipe\com_1与虚拟机中设置的管道名一致。
　　"C:\Program Files\Debugging Tools for Windows (x86)\windbg.exe" -y C:\Windows\Symbols\ -b -k com:pipe,port=\\.\pipe\com_1
　　以上配置完成。
　　调试

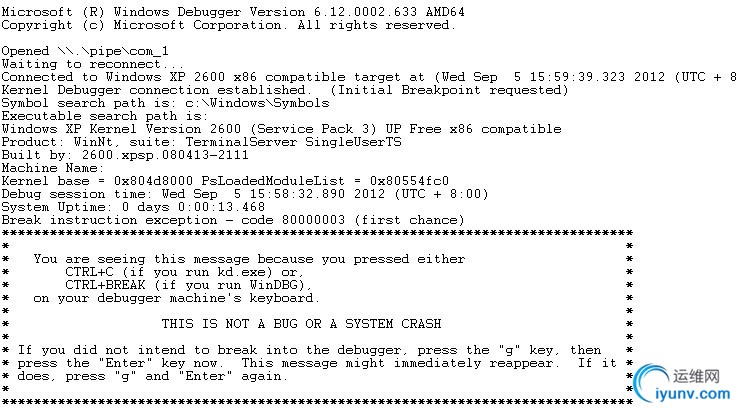

　　1、启动VMware进入TARGET系统，启动页面选择第二个选项进入调试模式。点击之前制作的WINDbg快捷方式。配置正确的话会显示双方链接成功，如下图：
　　
　　2、在WINDbg中设置symbol path，即在菜单file中的symbol path中把windows符号表的目录和驱动的PDB路径都加进去。以我的为例：c:\Windows\Symbols;G:\代码\小九\NetworkAnalyzer\NARNDISpassthru\objchk_win7_x86\i386
　　勾选reload点击OK。
　　3、使用windbg的命令“bu 驱动名字!driverentry”设置一个断点，当驱动在TARGET中加载时就会中断。此时你可以在
　　windbg中进行单步跟中了。
　　
　　后续
　　1、在TARGET中如何加载你的驱动？我用的srvinstw先添加服务，然后在cmd中使用net start启动驱动。这个上网找就行。
　　2、怎么调试？我也没啥经验，看windbg的帮助和实际去调吧。
　　
　　

　　
