VM ESXI 外网访问端口号443

hudeya

　　
　　
　　
　　如果要让VM ESXI在外网供用户访问的话，要在路由器上面设置443端口号开放。
　　443端口主要负责别名讯息的传递，而902端口主要负责远端控制台画面的传递


VMware ESXi NAT实现
　　http://www.roybit.com/archives/644


　　上节我们讲到VMware ESXi默认不支持NAT，但是我们如果只有一个外网端口映射，然后希望通过这个映射，从外网访问两台机器的话，那最好做NAT。这里我们通过一个开源的网络防火墙pfSense来实现NAT[1]。当然也有人通过Zental实现[2]，或SmoothWall神马的[3]。




　　首先建立一个NAT使用的虚拟交换机

　　弹出如下对话框的时候不要选择任何物理网卡，这个虚拟交换机是专门用来做NAT的。

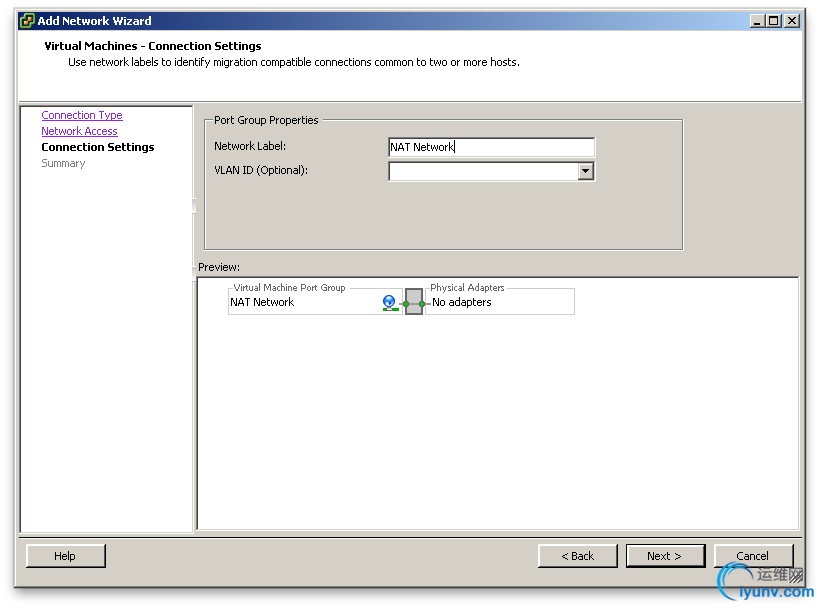

　　改个名字

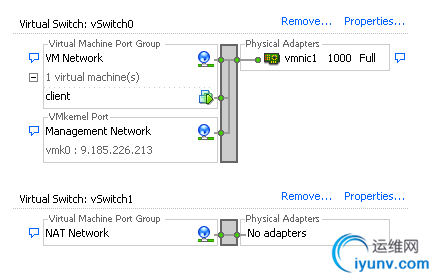

　　完成之后，你就有了两个可用的虚拟交换机。

　　然后建立pfSense的虚拟机，我们通过VMConverter来实现，这样更快一些。首先下载VMWare vCenter Converter (http://www.vmware.com/products/converter/)，我们直接在本地运行Converter任务，然后向服务器上上传虚拟机文件，所以选择对应你本地操作系统的版本，安装的时候选择本地安装。然后下载pfSense，注意我们要下载Vmware
Appliance版本，还记得之前说的Appliance概念吗，我们这里就通过Appliance简化安装。

　　选择虚拟机文件 ，填入用户名，ip，和密码

　　剩下的事情就不用操心了。
　　启动pfSense虚拟机之前注意为pfSense系统添加网卡，NAT和原来的网络都要添加，

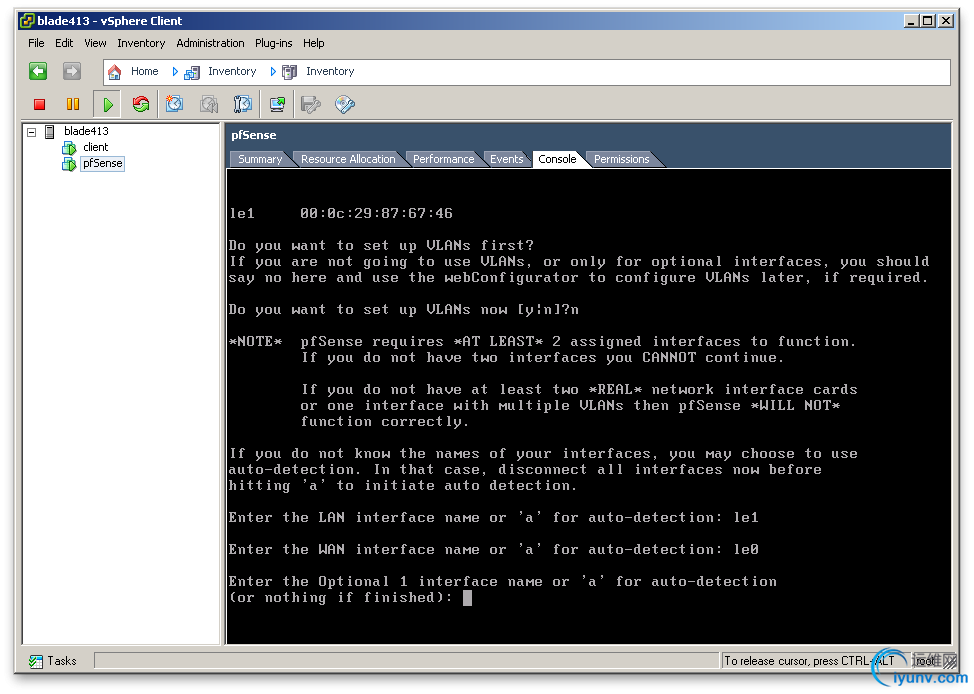

　　之后启动pfSense，配置网络

　　结果大概是这样，具体的教程见[3]

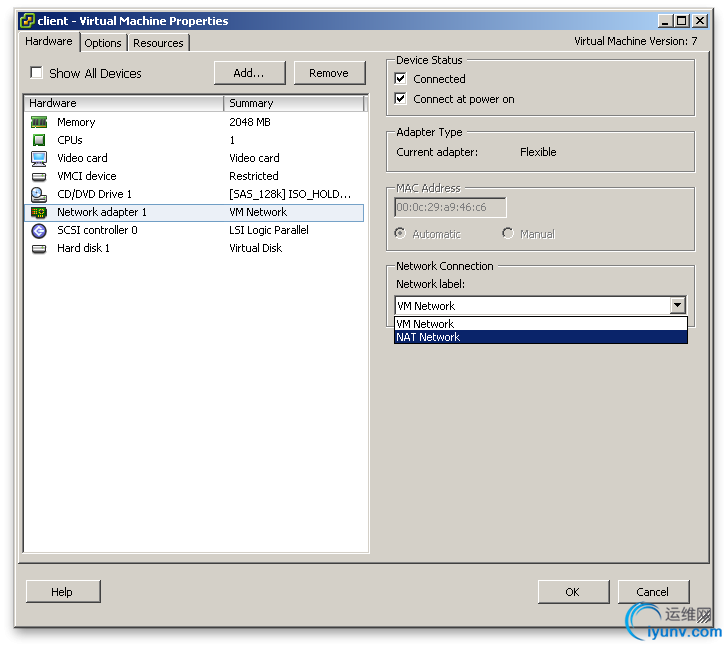

　　最后指定虚拟操作系统的网络接口

　　剩下的NAT配置什么的，参考[4]吧。一系列教程，讲的非常详细了。教程里的图都来自[1]，这哥哥真帮了大忙了。
　　参考文献：
　　[1] Configuring NAT on ESX and ESXi,
　　http://blog.romant.net/technology/configuring-nat-on-esx-and-esxi/
　　[2] Configure NAT on Esxi Server,
　　http://wellytonian.com/2011/03/configure-nat-on-esxi-server/
　　[3] SmoothWall Express as NAT on ESXi
　　http://blog.ust.hk/martinl/2009/03/25/smoothwall-express-as-nat-on-esxi/
　　[4] pfSense学习
　　http://44001217.blog.iyunv.com/462930/178241


VMware ESXi 管理端口的NAT配置
　　先复习一下VMWare的基本网络概念。
　　VMware ESXi使用桥接（猜测，错了不管）的方式实现网络配置，通过虚拟交换机的概念来模拟物理交换机，这样连接在同一个交换机下的虚拟机相当于处于一个网段之内，如下图所示，管理端口和pfSense（NAT系统）处于一个网段，pfSense添加了两个虚拟交换机，这样就等于接通了两个网段，起NAT的作用，WAN口处于8网段，LAN口在1网段做DHCP，其他两个操作系统（win2k8和RHEL5.4）只连接内网，通过pfSense做NAT到这些虚拟机上。
　　

　　接着说为什么要重做NAT。前几篇文章我们已经实现了一个ESXi上的NAT架构，但新的问题出现了：之前管理端口（8.232）是单独的一个IP，而我们的服务器搭建好之后往往只绑定一个外网IP，然后就远程管理了，这样如果管理端口还使用一个单独的内网IP，我们从外网就没有办法使用Sphere Client管理了。于是需要把管理端口也放到NAT的内网，从NAT映射到管理端口上去。
　　首先，ESXi本身使用两个端口（不考虑SSH），一个443端口放一个简单的介绍网页（https），剩下的是Sphere Client使用的端口902（ESX Server好像是903），如果想更改端口，更改方式在下篇文章中再谈。
　　这样我们需要做的是，首先在NAT的虚拟交换机中添加VMKernel

　　设置好内网IP ，更改默认网关

　　这时候其实就可以进内网的一个操作系统(比如我的win2k8)，telnet一下192.168.1.4的902端口，看看是否可以使用了，如果可以使用，在这个操作系统下就可以用Sphere Client连接ESXi了，只不过有点慢。
　　开始的时候我直接在pfSense做了NAT（443和902，到192.168.1.4上），结果发现外网根本telnet不了这两个端口，最后想想干脆把标准交换机0上的那个192.168.8.232的Management Network移除好了，关掉了过程中弹出的几个语气严厉的警告窗口之后，再telnet，就可以使用了。这时候如果到物理服务器上，f2进入ESXi的配置界面，就可以看到Network Configuration那里已经改成了192.168.1.4的IP和192.168.1.1的网关。
　　这样，你的管理端口，几个虚拟机就都进入了pfSense的管辖范围里了，也就是说，从公网IP映射到pfSense的WAN口IP，剩下的NAT都是pfSense来做了，无论是ESXi本身，还是其上的虚拟机。最后的网络配置如下，Management Network移除之后不会消失，但是已经没有IP显示了。

　　http://www.roybit.com/archives/652
　　http://communities.vmware.com/message/2013881
　　

ESXi修改默认端口的方法(zz)
　　修改默认端口的方法： 端口 80 (http)  443 (https)

root登录后

vi /etc/vmware/hostd/proxy.xml

找到<configroot>下添加以下内容

<httpPort>custom port #</httpPort>

     <httpsPort>custom port #</httpsPort>

保存文件

重新启动vmware-hostd服务

# service mgmt-vmware restart
　　例子：添加以下为分别改为81  444

<httpPort>81</httpPort>

<httpsPort>444</httpsPort>
　　ESX 4.0测试通过
　　
　　
　　


　　
　　Vmware ESXI中的vlan划分
　　物理机器的一个网卡可以理解为一个标准的网络交换机，物理机器的一个网卡连接到一台二层交换机，交换机的端口设置为TRUNK，允许所有VLAN通过（vlan1 vlan2 vlan5）
　　System –view
　　进入端口
　　Port link-type trunk
　　Port trunk permit vlan all
　　情况说明
　　Vlan 1 192.168.0.0/24
　　Vlan 2 192.168.1.0/24
　　Vlan 5 192.168.5.0/24
　　其中的一台虚拟机需要使用以上三个网段的IP地址
　　192.168.0.2
　　192.168.1.2
　　192.168.5.2
　　Vmware ESXI 的管理IP为192.168.1.60 属于vlan2
　　安装好ESXI后 按F2进行相关设置，在设置网络的时候，VLAN选择vlan2，和管理IP在同一个网段
　　通过VMware vSphere Client 连接管理Vmware ESXI
　　添加两个虚拟机端口组 分配对应的VLAN id

　　效果如下

　　设置虚拟机IP地址查看效果


　　


　　


　　


　　http://blog.iyunv.com/ppzlyg/article/details/6427405


　　


　　


　　
　　1、启用客户机操作系统和远程控制台之间的复制和粘贴操作

解决方法：要在客户机操作系统和远程控制台之间进行复制和粘贴，必须使用 vSphere Client启用复制和粘贴操作。
步骤
a、使用 vSphere Client登录到
vCenter Server系统并选择虚拟机。
b、在摘要选项卡中，单击编辑设置。
c、选择选项 >高级
>常规，然后单击配置参数。
d、单击添加行，并在“名称”和“&#20540;”列中键入以下&#20540;。
名称&#20540;
isolation.tools.copy.disable false
isolation.tools.paste.disable false
注意这些选项将替代在客户机操作系统的 VMware Tools控制面板中做出的任何设置。
e、单击确定以关闭“配置参数”对话框，然后再次单击确定以关闭“虚拟机属性”对话框。
f、重新启动虚拟机。
2、sco系统迁移过去之后找不到启动列表
解决方法：目前解决方法：使用软驱制作应急盘，通过应急盘来找到启动列表，如果不行的话，只能使用，现成的虚拟镜像导入vmware中，但是这种方法，要自己设置与自己相关的应用。
3、linux做迁移时手动添加的逻辑分区（LVM卷），迁移过去之后找不到这些分区
解决方法：：给虚拟机额外添加硬盘后融合，然后将数据重新拷入加入的硬盘中。
4、安装esxi的时候找不到万兆网卡
解决方法：解决方法：安装各个厂商OEM的esxi版本。
5、迁移时提示vss原卷不能克隆
解决方法：解决方法：查看是否有额外的设备插在服务器上，如usb设备。
6、Windows迁移之后，配置网卡的时候，会提示“IP已经被分配给其他的适配器”
解决方法：打开命令行窗口（运行cmd），输入：

（1）、set DEVMGR_SHOW_NONPRESENT_DEVICES=1
（2）、devmgmt.msc
在弹出的“设备管理器”窗口。选择“查看（V）”---“显示隐藏的设备（W）”，然后展开“网络适配器”子项，可以看到一些透明图标显示的网卡信息，这些信息是源服务器的物理网卡信息。然后选择透明的设备卸载，RAS同步适配器为系统正常设备，不需要将其卸载。
7、Asianux3.0迁移之后不能显示图形化界面
解决方法：解决方法：cp /etc/X11/xorg.conf /etc/X11/xorg.conf.bak
          vi /etc/X11/xorg.conf
将xorg.conf文件中的selection “Devices”字段中Driver对应的&#20540;修改为“vmware”即可，修改完成后通过startx启动图形化界面。

8、迁移域控主机后发生当虚拟机开启后，物理机就断网
解决方法：单播和多播的问题
9、在VC中虚拟机的鼠标全屏之后，不能控制整个屏幕
解决方法：当时安装的是esxi 4.1，将esxi4.1升级到esxi4.1upd01，同时要将VC client也升级到对应的版本。
10、迁移过去的win2003的系统，隔段时间之后会蓝屏或重启
解决方法：查看系统日志，有可能是杀毒软件的原因，将杀毒软件卸载重装。

11、使用FT功能需同时具备以下条件
解决方法：1所有ESX必须为4.0以上，Build版本相同，以及在同一个HA
Cluster中
2 服务器的CPU要求是同一系列(并且要求是AMD
Barcelona&#43;, Intel Penryn&#43;的CPU)
3 BIOS中要启用VT及禁用Hyperthreading（超线程）,最好同时禁用电源管理
4 每个VM只能分配1颗vCPU
5 要有专门的千兆网络负责FT
6 VM要放在共享存储上
7 VM的配置文件必须为版本7
8 Guest OS不要启用Paravirtualized
9 启用FT的VM不支持自动DRS
10 启用FT的VM不支持Snapshot
11 启用FT的VM不支持
MS Cluster
12 启用FT的VM不支持物理RDM
Mapping
13 启用FT的VM的虚拟CD-ROM最好断开
14 启用FT的VM不支持NPIV
(N-Port ID Virtualization)
15 启用FT的VM不支持Device
HotAdd/HotPlug
大型虚拟机可能会阻止使用容错
如果虚拟机太大（大于 15GB）或内存的变化速率大于 VMotion通过网络进行复制的速率，
则启用容错或使用VMotion迁移正在运行的容错虚拟机时可能会失败。
12、如何确认克隆后的系统SID是否更新

解决方法：Windows2003/2008、windows 7可使用本地账户登录系统，输入“whoami
/user”查看Windows xp没有whoami命令，可通过注册表查看
13、vSphere所需要开放的端口
解决方法：80  vCenter Server需要端口80用于直接HTTP连接。端口80会将请求重定向到HTTPS端口443。如果意外使用了http://server而不是https://server，此端口将非常有用。
389  此端口在vCenter Server的本地和所有远程实例上必须处于打开状态。这是vCenter
Server组的目录服务的LDAP端口号。vCenter Server系统需要绑定端口389，即使没有将此vCenter
Server实例加入到
链接模式组。如果此端口上正在运行另一服务，则最好移除该服务，或将其端口更改为其他端口。可以在从1025到65535的任一端口上运行LDAP服务。如果此实例充当Microsoft
Windows活动目录，请将端口号从389、更改为从1025到65535的任一可用端口。
443  vCenter Server系统用于侦听来自vSphere Client的连接的默认端口。要使vCenter
Server从vSphere Client接收数据，请在防火墙中打开443端口。vCenter
Server系统还使用端口443侦听从vSphere Web Access Client和其他SDK客户端传输的数据。如果对HTTPS使用另一个端口号，则登录vCenter
Server系统时必须使用<ip-address>:<port>。
636 对于vCenter链接模式，这是本地实例的SSL端口。如果此端口上正在运行另一服务，则最好移除该服务，或将其端口更改为其他端口。可以在从1025到65535的任一端口上运行SSL服务。
902  vCenter Server系统用于将数据发送到受管主机的默认端口。受管主机也会通过UDP端口902定期向vCenter
Server系统发送检测信号。服务器和主机之间或各个主机之间的防火墙不得阻止此端口。
902/903  不得在vSphere Client和主机之间阻塞端口902和903。这些端口由vSphere
Client 使用以显示虚拟机控制台。
8080  Web服务HTTP。用于VMware
VirtualCenter Management Webservices。
8443  Web服务HTTPS。用于VMware
VirtualCenter Management Webservices。
60099  Web服务更改服务通知端口
如果希望vCenter Serve系统使用不同的端口接收vSphere
Client数据，请参见《VMware vSphere数据中心管理指南
14、虚拟机文件有哪些
解决方法：
.vmx         vmname.vmx     虚拟机配置文件
.vmxf        vmname.vmxf    其他虚拟机配置文件
.vmdk        vmname.vmdk    虚拟磁盘特性
-flat.vmdk  vmname-flat.vmdk预分配虚拟磁盘
.nvram       vmname.nvram或nvram虚拟机BIOS
.vmsd        vmname.vmsd虚拟机快照
.vmsn        vmname.vmsn虚拟机快照数据文件
.vswp        vmname.vswp虚拟机交换文件
.vmss        vmname.vmss虚拟机挂起文件
.log         vmware.log当前虚拟机日志文件
-#.log       vmware-#.log（其中#表示从1开始的编号）
旧的虚拟机日志条目

15、如何更改vSphere Center的生成日志
解决方法：
修改“vpxd.cfg”文件，然后添加如下内容：
<directory>D:\VMware\Logs</directory>
调整日志文件的大小：
<maxFileSize>10485760</maxFileSize>
<maxFileNum>10</maxFileNum>
保存之后，重启vCenter Server之后，即可生效
16、windows迁移必须在迁移机上开启的服务
解决方法：
需要注意5个服务不能被禁用
1）windows installer
2）volume shadow
3）TCP/IP netBIOS
4）server
5）workstation
如果 Converter Standalone连接远程 Windows XP计算机失败，并发出
bad username/password的错误消息，
请确保 Windows防火墙没有阻止文件和打印机共享。步骤
1 选择开始 >设置 >控制面板
>管理工具 >本地安全策略。
2 在左侧的安全设置列表中，选择本地策略 >安全选项。
VMware vCenter Converter Standalone
用户指南
3 在右侧的策略列表中，选择网络访问：本地帐户的共享和安全模式。
4 确保选中经典 -本地用户以自己的身份验证。
Windows Server 2008（确保启用了Computer Browser Windows Service）
Windows XP(需要打开简单文件共享，启用文件和打印机共享)
17、Linux迁移注意事项
1）关闭防火墙（service \etc\init.d\iptables stop）
2）SSH必须打开(sshd
start)
3）迁移时需要在help
address时为虚拟机设置一个IP地址
redflag
迁移之后没有图形化界面，通过Xconfigurator来重新配置。
redhat
迁移之后没有图形化界面，通过system-config-display来重新配置。
4）迁移后的系统不带IP，需要手动设置
5）数据库或域需要关闭
6）建议冷迁
18、ESXi不能解析主机名
解决方法：
1） Login to ESXi host
2） vi /etc/hosts
3） Key in every ESXi host in Cluster as the following format
   IP Address            ESXi hostname
   192.168.10.10      esx01
   192.168.10.11      esx02
    ... ...
   192.168.10.9        vCenter01
4） Repeat all the above editing in all ESXi hosts
5）Login in to vCenter
6）Edit /Windows/System32/drive/etc/hosts


19、SCO迁移后添加网卡不能使用
解决方法：
迁移完成之后，通过netconfig来把原来的网卡删除掉，(如果进入的是图形界面，选tool-unix进入命令窗口）不要把上面的HW SCO
TCP/IP Loopback driver 这个网卡删掉。
删除下面的那个网卡，删除完成之后，后提示你重新配置内核，然后重新启动。选择sco虚拟机--编译-添加网卡。重启之后，通过netconfig来添加网卡，添加的是AMD
PCNet-PCI Adapter Compatiable……的网卡，然后配置IP。
注意配置IP的时候那个broadcast address不要改，这个是广播地址。网关不需要配置。

20、Linux下安装VMware-tools出现&quot;/etc/vmware-tools/locations&quot;错误
故障内容:
A previous installation of VMware software has been detected.
The previous installation was made by the tar installer (version 3).
Keeping the tar3 installer database format.
Error: Unable to find the binary installation directory (answer BINDIR)
   in the installer database file &quot;/etc/vmware-tools/locations&quot;.
解决方法：
1、删除etc/vmware-tools目录rm
-rf vmware-tools
2.删除/tmp/vm*   rm -rf vm*（注意不要把
VMwa*的也删除）
3、然后用tar –zxvf解压

21、所有的虚拟机开启或VMotion出现“文件<unspecified
filename>被锁定，无法访问”
故障内容：环境的所有VM运行出现异常缓慢，关机后的虚拟机开机或VMotion出现“文件<unspecified
filename>被锁定，无法访问”
解决方法:检查日志，特别是存储上LUN的占用情况，如果有存储使用空间接近预警状态，请登陆存储查看，一般这种情况，是存储空间已经没有空余导致，由于vSpherer4的BUG,有时候在没有报警的情况下，存储空间就已经满了情况。请增加存储或移除部分虚拟机。

22、Windows系统的虚拟机无法进入安全模式
解决方法：选中虚拟机右键“编辑设置”---“选项”----“引导选项”，在“启动引导延迟”填上“1000”（1秒=1000毫秒，数字可以随便填，稍大一点即可）。然后启动按F8即可进入安全模式。　　本文出自 “今夜灿烂” 博客，请务必保留此出处http://saturn.blog.iyunv.com/184463/667895


　　http://www.van-lieshout.com/2012/03/vsphere-update-manager-network-connections/


　　


　　


　　


　　

原创作品，允许转载，转载时请务必以超链接形式标明文章
原始出处 、作者信息和本声明。否则将追究法律责任。http://dngood.blog.iyunv.com/446195/721971　　本文目的
　　记载与 vmware vshpere esxi 相关的简短文档
　　

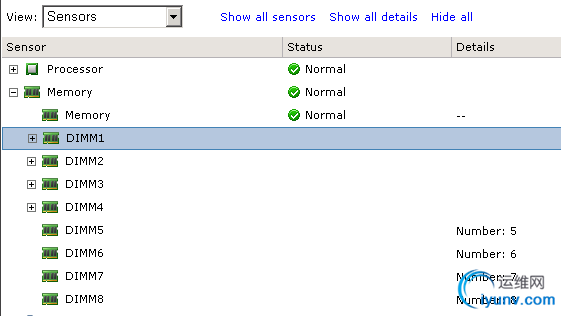

　　#1 esxi 的主机 ，想扩充内存 ，怎么看现在的内存插槽的使用情况？

• vcenter 中

• datacenter -> host -> hardware status -> memory



　　

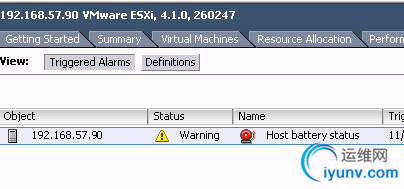

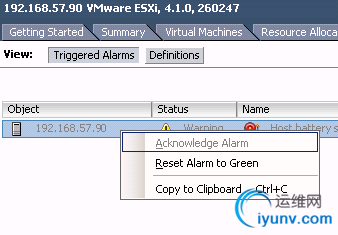

　　#2 如何确认 esxi alarms 信息?

• vcenter 中

• datacenter -> host -> Alarms

•
  　　单击右键,选择reset alarm to green

•


　　

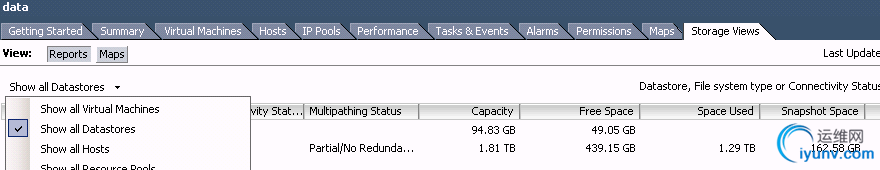

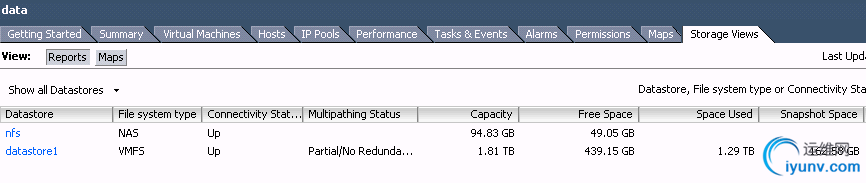

　　#3 如何査看esxi 存储状态？

• vcenter 中

• datacenter -> storage views -> show all datastores

•

•

• #

• 　　



　　

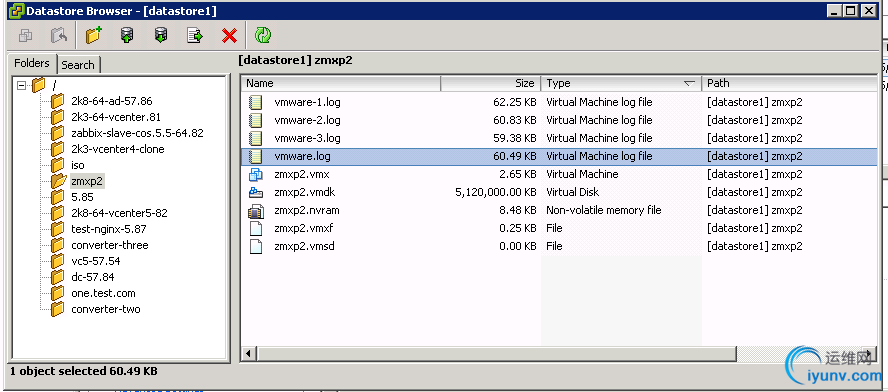

　　#4 esxi 虚拟机文件包含那些文件？
　　如下图

　　

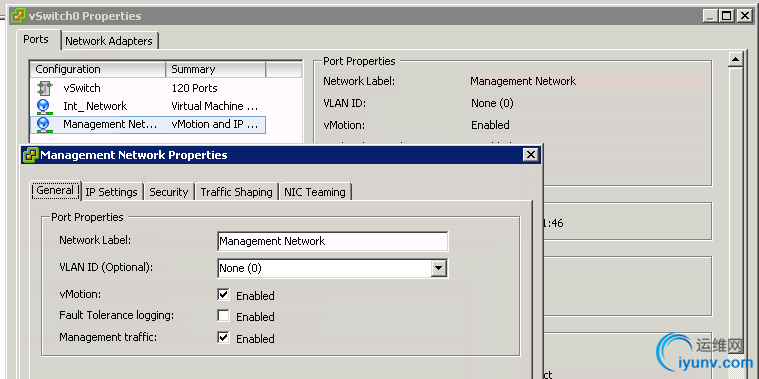

　　#5 esxi 如何开启 vmtion 功能?

• 1


• vcenter 中

• host -> configuration -> networking -> properties


• 2


　　
　　#6 如何将 esxi 移动到另一个数据中心？

• vcenter 中
  datacenter -> host -> 直接用鼠标托动某个esxi(host)，到另一个datacenter 即可！

•


　　

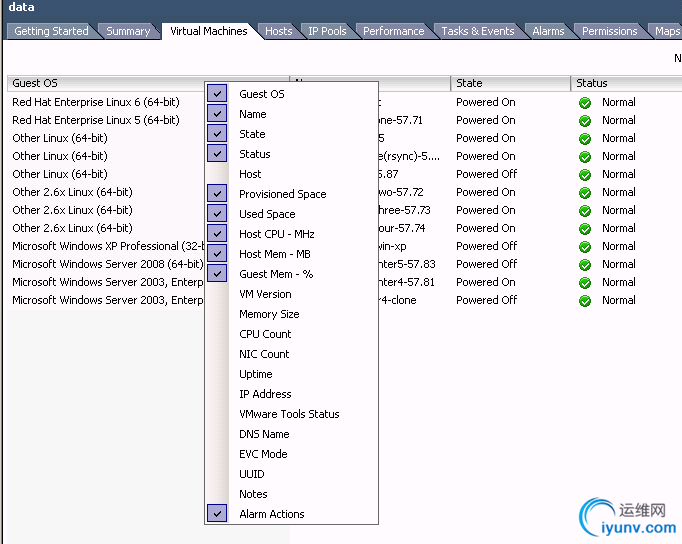

　　#7 如何在vcenter 中按照操作系统类型察看虚拟机？

• vcenter 中

• datacenter -> virtual machines -> 单击右键选择 guest os 即可！


•

•


　　

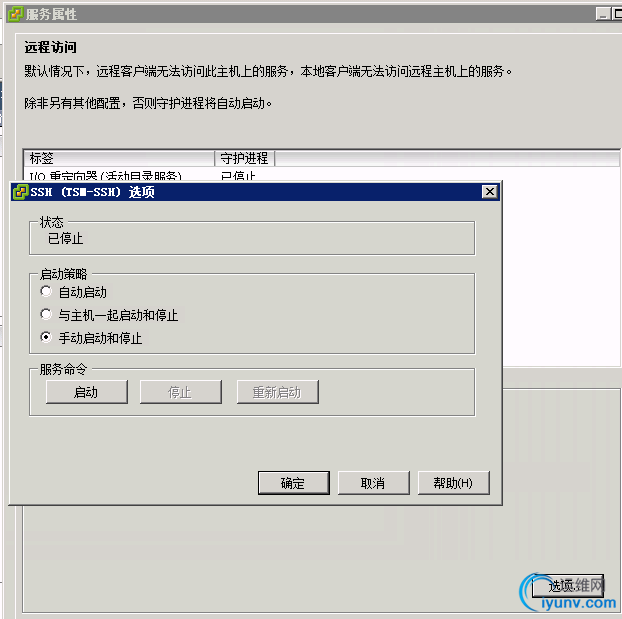

　　#8 esxi 开启 ssh 服务

• 1

• vcenter 中 datacenter -> host ->

• 启动服务即可

•


　　

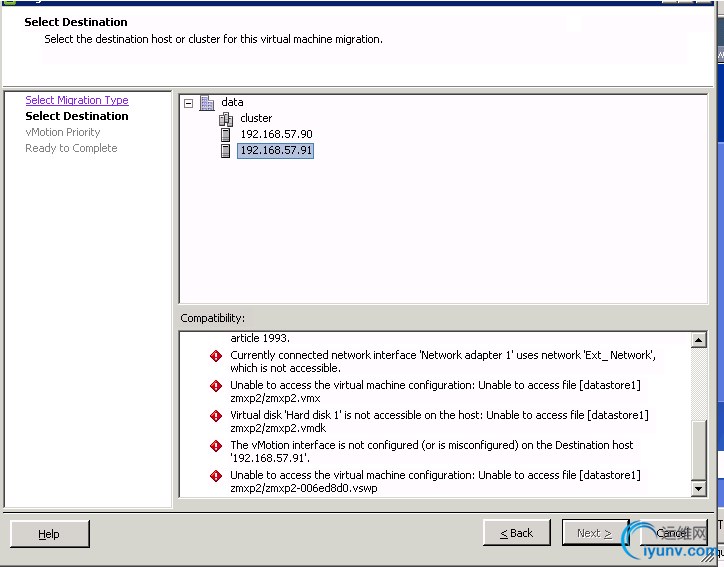

　　#9 vmware vswap 文件导致虚拟机出错
　　vswp，是交换文件，大小和虚拟机配置的内存相同大小

• 1

•

• 3

•

• 精简置备(thin)与厚置备(thick)虚拟机磁盘之间转换


　　#10 ESXi 通信端口
　　vSphere client 连接到ESXi主机，需要与ESXI443端口和902端口通信，443端口主要负责别名讯息的传递，而902端口主要负责远端控制台画面的传递。

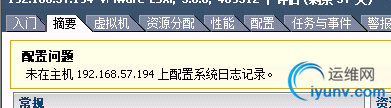

　　#11 未在主机x.x.x.x上配置系统日志记录。
　　使用U盘安装ESXi5 后提示

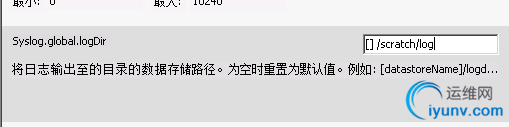

　　ESXi主机 -> 配置 -> 高级 -> syslog -> global -> syslog.global.logDir 后面添加[] /scratch/log
-> 确定即可，如下图

　　
　　
　　#12
　　本文出自 “dongnan” 博客，请务必保留此出处http://dngood.blog.iyunv.com/446195/721971


　　
　　


　　


　　


CEO CEO的个人空间 ›
TA的所有日志 ›
查看日志
VMware ESXi 管理端口的NAT配置

热度 22已有 76 次阅读2012-3-19 22:35|关键词:85 管理 normal
　　先复习一下VMWare的基本网络概念。
　　VMware ESXi使用桥接（猜测，错了不管）的方式实现网络配置，通过虚拟交换机的概念来模拟物理交换机，这样连接在同一个交换机下的虚拟机相当于处于一个网段之内，如下图所示，管理端口和pfSense（NAT系统）处于一个网段，pfSense添加了两个虚拟交换机，这样就等于接通了两个网段，起NAT的作用，WAN口处于8网段，LAN口在1网段做DHCP，其他两个操作系统（win2k8和RHEL5.4）只连接内网，通过pfSense做NAT到这些虚拟机上。
　　

　　接着说为什么要重做NAT。前几篇文章我们已经实现了一个ESXi上的NAT架构，但新的问题出现了：之前管理端口（8.232）是单独的一个IP，而我们的服务器搭建好之后往往只绑定一个外网IP，然后就远程管理了，这样如果管理端口还使用一个单独的内网IP，我们从外网就没有办法使用Sphere Client管理了。于是需要把管理端口也放到NAT的内网，从NAT映射到管理端口上去。
　　首先，ESXi本身使用两个端口（不考虑SSH），一个443端口放一个简单的介绍网页（https），剩下的是Sphere Client使用的端口902（ESX Server好像是903），如果想更改端口，更改方式在下篇文章中再谈。
　　这样我们需要做的是，首先在NAT的虚拟交换机中添加VMKernel

　　设置好内网IP ，更改默认网关

　　这时候其实就可以进内网的一个操作系统(比如我的win2k8)，telnet一下192.168.1.4的902端口，看看是否可以使用了，如果可以使用，在这个操作系统下就可以用Sphere Client连接ESXi了，只不过有点慢。
　　开始的时候我直接在pfSense做了NAT（443和902，到192.168.1.4上），结果发现外网根本telnet不了这两个端口，最后想想干脆把标准交换机0上的那个192.168.8.232的Management Network移除好了，关掉了过程中弹出的几个语气严厉的警告窗口之后，再telnet，就可以使用了。这时候如果到物理服务器上，f2进入ESXi的配置界面，就可以看到Network Configuration那里已经改成了192.168.1.9的IP和192.168.1.8的网关。
　　特别注意 IP和网关要改成和你NET 网关地址相匹配的。我这个地方弄了两个小时！
　　这样，你的管理端口，几个虚拟机就都进入了pfSense的管辖范围里了，也就是说，从公网IP映射到pfSense的WAN口IP，剩下的NAT都是pfSense来做了，无论是ESXi本身，还是其上的虚拟机。最后的网络配置如下，Management Network移除之后不会消失，但是已经没有IP显示了。

　　http://www.hy.cm/home-space-uid-2310-do-blog-id-465.html


　　http://dngood.blog.iyunv.com/446195/721971


　　


關於ESXi的簡易介紹，請參考之前的技術文章：ESXi 簡易介紹。【備忘】ESXi Mappping Physical Disk to vmdk
我在台北台南各有兩台ESXi的主機，而兩台ESXi的主機都只有區域網路內的IP，等於說若無法在區域網路內，我就沒有辦法透過vSphere Client（client遠端連線操作介面）操作兩台ESXi的主機，這問題還真是小小的困擾，若是遇到緊急狀況不就糟糕了？那麼到底該如何連線呢？



以前我也很用過很呆的方法，在ESXi內裝一台XP，之後在XP內裝上vSphere Client，然後在XP內跑TeamViewer，然後有問題時透過TeamViewer連線，不過我實際這樣操作不超過三次，因為連線方法麻煩，而且速度真的很慢～而且一台vmware的XP少說也要給256MB的記憶體，給太少跑很慢，給太多也很浪費。





（遠端vmware client console畫面）



其實要能遠端操作ESXi主機至少打通443 port和902 port，443 port主要負責資料訊息的傳遞，而902 port主要負責遠端console畫面的傳遞，只要有辦法連線到區域網路內的ESXi主機，譬如192.168.1.1:443和 192.168.1.1:902，那麼就可以透過vSphere Client管理，既然知道需要哪一些port進行溝通，那麼就比較好處理了！







至於如何連線到區域網路內的方法就很多種了，若你使用IP分享器，那麼就可以使用虛擬伺服器的方式開通443與902；對我來說就比較習慣ssh tunnel的方式，利用最基本的Local模式就可以了，其實善用ssh tunnel的好處還不少，很刺激也很方便！



putty的設定方式如上圖，主要還是得先連線到ESXi內有對外IP的主機（A主機），而該主機也必須與ESXi的區域網路相通，這樣就可以透過A主機連線到內部的ESXi主機（ex.192.168.1.1），這時候再建立兩條tunnel規則，兩條都是最簡易的Local模式，建立完成之後就等於連線自己電腦（127.0.0.1）的443與902就會透過A主機直接串通到ESXi（192.168.1.1）的443與902，這樣就可以遠端操控囉！



其實這篇主要不是介紹ssh tunnel，主要是對443及902這兩個port做個備忘，也希望可以幫助到有需求的朋友們！



http://portable.easylife.tw/2206



　　


　　

ESXi虚拟网络配置的几点认识
　　玩了几天ESXi，虚拟网络配置方便绕了一些圈子特意总结一下，目前还不能说对此非常精通，但是一点一点积累吧。
　　
　　网络部署图
　　以下是简单的服务器网络部署图，在拓扑图中规划了三个网络，一个是外网:WAN,一个是办公网:LAN(在办公环境访问),一个是Private LAN(服务器私网）。

　　网络配置
　　如果个网络拓扑是用物理机器来搭建的话相信很多人都会，但如果这三台是Host在ESXi上的话，可能有些概念性的东西需要整清楚一下，下面就边讲理念边设置。
　　1.ESXi服务器IP怎么设置？
　　其实在上图的拓扑中没有指明ESXi服务器的IP，刚接触ESXi，特别是平常经常接触Windows的人，可能会想给所有的网卡设置IP地址，但是其实ESXi已经在网络设置里提示很清楚了，设置的是ESXi的IP,如果没有使用网卡的负载均衡的话也只需要启用一个网卡即可。
　　先前我设置了一个内网的IP，然后启用了一个内网和外网的网卡。导致在客户端连接ESXi服务器时很不稳定，有时能连上有时连不上。
　　所以ESXi服务器的IP就是管理IP而以一般情况下设置一个IP，启动该IP相对应的网卡即可。
　　2.Guest OS的网卡接到ESXi的网卡上，那ESXi的网卡上上否需要绑定IP？
　　不需要，Guest系统就是在ESXi上面运行的系统，直接在Guest系统里配置IP地址即可。不需要也没有地方给ESXi的网卡配置IP。
　　3.ESXi的虚拟交换设置
　　ESXi配置网络的地方在vSphere Clinet的Configuration->Networking。

　　根据之前的网络拓扑规划，在网络配置中创建三个vSwitch,分别对应WAN,LAN,PAN，这三个vSwitch不一定是要新建的可以从原有的vSwitch中修改lable即可。
　　如果是新建的话其实就很简单了，在Virtual Switch视图中点击新增网络，在连接类型中选择Virtual Machine,在Virtual Machines-Network Access 中选择一个物理网卡，一般网卡后面都会有相应的网络IP地址信息。

　　下一步之后设置该vSwitch的名称及VLAN ID(默认无）。点击下一步确认完成即可。
　　4.配置Guest OS使用vSwitch
　　这一步就很简单了，在Guest OS的配置界面中为每个网卡选择一个Network Lable即可。

　　5.Guest OS的IP设置
　　在Guest OS里面设置IP地址就按网络拓扑来进行设置即可。但要注意需要对外网网段的网卡设置网关。否则不能在Guest OS上访问外网或才被外网访问。

　　OK，就写到这里吧。

http://www.cnblogs.com/cbcye/archive/2010/08/12/1798203.html
版权声明：本文为博主原创文章，未经博主允许不得转载。
