Esxi 5下ROS5.18+Panabit

桀昊j

　　
　　原计划是使用单网卡拨4条ADSL的。
　　结果不幸买错了交换机，TPlink的楼道交换机，TL-SF1016L，400元。 不如买Ecom的了，Web配置，端口Trunk，淘宝价350元。
　　反正是使用TL-SF1016L没有配置成功。
　　不成功的Vlan写出来，或者请指出错误。
　　（1）VST方式
　　通过在虚拟交换机中配置多个port group对应多个vlan, 物理交换机启动trunk
优点:VMware推荐的方式,可以在ESXi的一个物理端口支持多个vlan
缺点: 配置比较复杂
物理交换机配置: switchport trunk encap dot1q
虚拟交换机(vSwitch)配置: 在ESXi 'Configuration' - 'Networking' 中选择相应的vSwitch, 在属性中添加多个port group, 每个port group的vlan id对应一个vlan
虚拟机(vm)配置: 无
　　
　　交换机端
　　VlanID            1口                 2口                3口              4口                 5口
　　2                      1                    2                     -                    -                     -
　　3                      1                    -                      3                   -                     -
　　4                      1                    -                      -                   4                     -
　　5                      1                    -                      -                   -                     5
　　使用Tplink提供的配置程序做。
　　Esxi端
　　在1个网卡的虚拟机端口组上添加4个虚拟机（中文翻译，感觉不准确），分别设置Vlan ID为2，3，4，5。
　　
　　交换机属性默认。
　　使用Openwrt，海蜘蛛，Ros多拨，看日志明显不成功，Vlan好像没起作用。拨号要拨好多次才成功。
　　使用2个MonoWall分别拨号，再用Pfsense做NAT后的带宽叠加，速度超级慢。
　　单个ADSL拨号，速度就快。
　　ROS下拨单个ADSL，ping 搜狐，时间为52~62毫秒，再拨一个ADSL，就time out了。
　　（2） VGT - Vitual Guest Tagging
通过虚拟机来实现标识不同vlan的数据,物理交换机启用trunk
优点:适用于特殊情况,如linux路由器的虚拟机
缺点:需要虚拟机支持802.1q
物理交换机配置: switchport trunk encap dot1q
虚拟交换机(vSwitch)配置:将vSwitch中port group的vlan id改为4095
虚拟机(vm)配置:安装802.1q trunk驱动程序
　　
　　将1口打TAG，2，3，4，5去TAG。
　　Esxi的虚拟交换机，端口设置4095。
　　ROS里建Vlan，Bridge改MAC。 拨号依旧要多次拨号才成功，拨2个ADSL就Timeout。
　　
　　单网卡Vlan 多ADSL拨号失败。
　　

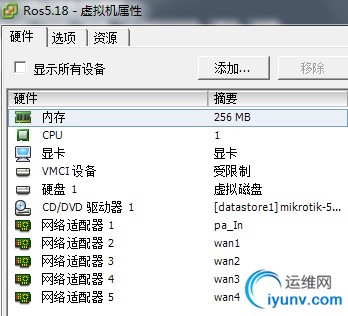

　　没有办法，在机器上插了2个82546EB双口网卡（山寨版的，很新），接4ADSL。
　　加上主板的1个千兆，接Lan。
　　





　　

　　
　　

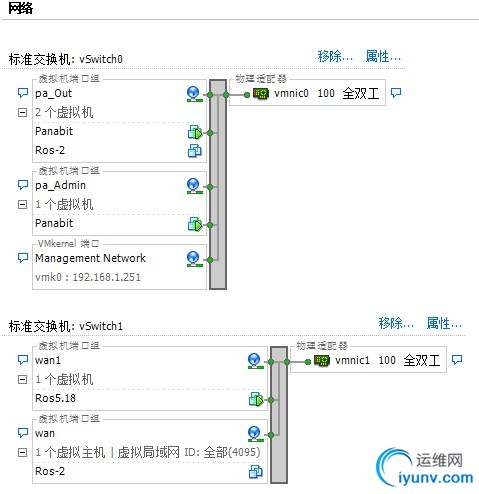

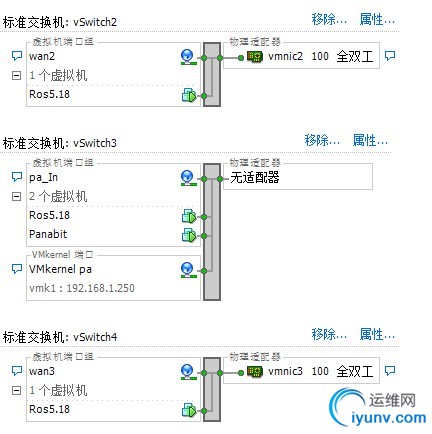

　　vSwitch0和vSwitch3的混杂模式改为接受。要不Routeros与Panabit之间不通。（ros-2不用）
　　

　　

　　

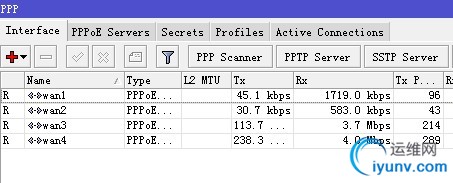

　　Ros使用PCC做负载平衡。
　　
　　PCC的好处是，网银不需要特别设置，就正常。 就是QQ空间会报IP变化。


　　
　　晚上用的电脑多，不过单位里也就14、5台电脑。

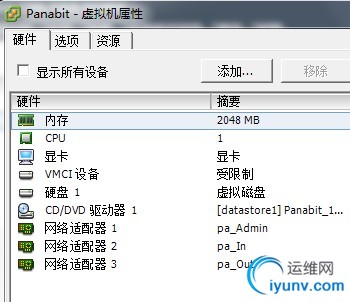

　　Panabit只能设置使用1个核，双核反而CPU占用率高。另外需要限制它的CPU和内存资源，要不它有多少用多少。
　　
　　
　　
　　
