Lvs的tun模式的配置详解

191145686

　　准备四台虚拟机：一台用作客户端机器，一台lvs服务器，两台台真实服务器
　　lvs的组件的安装详见：lvs相关yum源的配置和组件安装.doc 根据文档来在lvs服务器上安装lvs组件
一、tun ip隧道模式
1.配置网络：

• 四台虚拟机都设置成NAT模式或者


2.修改配置使网络通畅

• 每台机器配置成同一网段，本人实验都四台机器分别配置成169.254.19.4  169.254.19.5   169.254.19.6  169.254.19.7 其中169.254.19.4作为客户端机器169.254.19.5机器作为lvs服务器，169.254.19.6  169.254.19.7 分别作为真实服务器，lvs的虚拟ip规划为169.254.19.9

• 每台机器都能互相ping通即可，如有问题可以查资料解决NAT模式互联问题

• 接下来配置ip隧道：在三台机器上分别执行


　　在配置ip隧道之前，两台真实服务器必须要配置/etc/sysctl.conf里面的net.ipv4.conf.default.rp_filter
net.ipv4.conf.default.rp_filter = 0
这个必须配否则访问会超时，因为报文都被过滤了，然后还必须重启机器才生效

ifconfig tunl0 169.254.19.9 broadcast 169.254.19.9 netmask 255.255.255.255 up
route add -host 169.254.19.9 dev tunl0

上面两行命令的意思是将每台机器都配置一个169.254.19.9的虚拟ip的虚拟网卡，并加入到ip为169.254.19.9的路由，这样被调度器分到的真实服务器就以虚拟ip给客户端发送消息

• 真实服务器除了要配置ip隧道以外还要修改配置如下：


　　echo "1" >/proc/sys/net/ipv4/conf/tunl0/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/tunl0/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

3.配置lvs服务器

• 调度器配置集群如下：


　　ipvsadm -At 169.254.19.9:80 -s rr
ipvsadm -at 169.254.19.9:80 -r 169.254.19.6:80 -i -w 3
ipvsadm -at 169.254.19.9:80 -r 169.254.19.7:80 -i -w 1

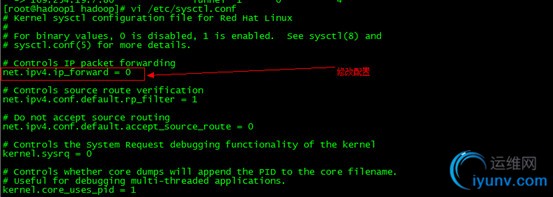

配置lvs服务器service ipvsadm start 启动lvs组件vi  /etc/sysctl.conf 将其中net.ipv4.ip_forward的值由1改成0

• 分别在两台真实服务器上加入index.html来加以区别

• Service httpd restart 重启apache，客户机访问http://169.254.19.9/，在客户端机器上访问lvs虚拟服务器会发现分别显示两台真实服务器的index..html页面的内容，在lvs虚拟服务器上执行ipvsadm -ln来查看连接情况


　　客户机上命令：ab -c 100 -n 1000 http://169.254.19.9表示并发100访问1000
次

• 错误排查
  访问一直超时，但是执行ipvsadm -ln看到访问确实被转发到了指定真实服务器

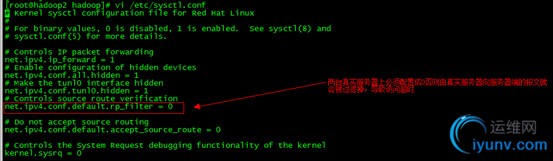

  这个是因为真实服务器发的报文被过滤了所以导致收不到，直接将真实服务器的/etc/sysctl.conf的net.ipv4.conf.default.rp_filter配置成net.ipv4.conf.default.rp_filter = 0重启机器生效
