LVS+Heartbeat+Ldirectord

yuandan

案例三：

上个案例中，两台director中时刻保持有一台处于活动状态，其中维护一个ipvsadm转发表，表中的条目一直不会发生变化，若下游的某台realserver忽然失效，但是director上的ipvsadm转发表将依旧把请求发送至失效的服务器来处理数据，将会出现网页访问失败的情况。所以，应该有一种机制，用来探测下游的服务器是否处于活动状态，若某台服务器失效，则自动修改ipvsadm转发表，将该发送给失效服务器的请求发送至活动的服务器来处理。动态转发规则表。

拓扑图：

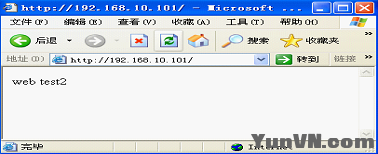

1.将realserver1 的httpd访问停掉，访问并刷新192.168.10.101将会出现网页访问不到的情况（只能访问web test2）

2.发送至realserver1的转发条目依旧存在

[iyunv@node1 ~]# ipvsadm

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

TCP  192.168.10.101:http rr

  -> 192.168.10.203:http          Route   1      0          3

  -> 192.168.10.204:http          Route   1      0          4

3.要想实现一种动态的ipvsadm转发规则表，需要安装heartbeat-ldirectord ，它能够将heartbeat与LVS紧密结合，而且能够探测后方的服务器状态，当服务器失效时，自动删除该条转发条目，即对后方的web群集进行探测

[iyunv@node1 ~]# rpm -ivh heartbeat-ldirectord-2.1.4-9.el5.i386.rpm

4.拷贝heartbeat-ldirectord的配置文件/usr/share/doc/heartbeat-ldirectord-2.1.4/ldirectord.cf 到/etc/ha.d下,编辑该文件

[iyunv@node1 ~]# cp /usr/share/doc/heartbeat-ldirectord-2.1.4/ldirectord.cf /etc/ha.d/

checkinterval=1 每一秒检查一次后方服务器

checktimeout=3 三秒检测不到服务器就删除到该服务器的转发条目

autoreload=yes 修改该文件后，不用重启服务就进行加载该文件内容

fallback=127.0.0.1:80 如果后方的服务器全都无法探测到的话，就将本机作为服务器提供服务，不过本机的服务要处于停止状态，有heartbeat进行控制

logfile="local0" 将ldirectord的日志和/var/log/messages混合

quiescent=yes 静默模式 当无法探测到后方的服务器时就调整到该服务器的条目的权重为0，而不删除该条目，则该服务器将不能访问

56 #       request="index.html"

57 #       receive="Test Page"  把这两行也要注释掉

5.修改资源文件/etc/ha.d/haresources，定义HA群集的资源

定义node1.a.com为主节点，虚拟ip为10.101 ，将该虚拟地址添加到eth0上，eth0:0 ；资源2为 ldirectord，他的它的配置文件名称为ldirectord.cf

[iyunv@node1 ha.d]# pwd

/etc/ha.d

[iyunv@node1 ha.d]# vim haresources

45 node1.a.com 192.168.10.101/24/eth0/ ldirectord::ldirectord.cf

6.删除ipvsadm的转发数据

[iyunv@node1 ha.d]# ipvsadm -C

[iyunv@node2 ha.d]# ipvsadm -C

同步node2

[iyunv@node1 ha.d]# cp ldirectord.cf node2.a.com:/etc/ha.d

[iyunv@node1 ha.d]# scp haresources node2.a.com:/etc/ha.d

7.分别重启两台节点的heartbeat 服务

[iyunv@node1 ha.d]# service heartbeat restart

[iyunv@node2 ha.d]# service heartbeat restart

在node1.a.com，是node1在使用vip

eth0:0  Link encap:Ethernet  HWaddr 00:0C:29:56:00:D6

       inet addr:192.168.10.101  Bcast:192.168.10.255  Mask:255.255.255.0

      UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1

      Interrupt:67 Base address:0x2000

8.查看node1.a.com 的ipvsadm的转发表，发现权重都变为0，默认为1；这会由于调整的静默模式为开启，而测试页面不存在，所以将两个转发条目权重调小

[iyunv@node1 ha.d]# ipvsadm

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

TCP  192.168.10.101:http rr

  -> 192.168.10.203:http          Route   0      0          0

  -> 192.168.10.204:http          Route   0      0          0

  -> localhost.localdomain:http     Local   1      0          0

在realserver1和realserver2 上创建探测页面：.test.html文件

[iyunv@server1~]# cd /var/www/html/

[iyunv@server1 html]# vim .test.html

Test ok

[iyunv@server2 html]# vim .test.html

Test ok

9.这时候把server1的httpd关掉还是可以访问到web2，刷新的时候不会出现访问不到。

在director1上查看如下：

[iyunv@node1 ~]# ipvsadm

TCP  192.168.10.101:http rr

  -> 192.168.10.203:http          Route   0      0          0

  -> 192.168.10.204:http          Route   1      0          4

10.若后方的两台服务器都失效，则用户将无法访问到页面。这是可以使用回滚fallback，将请求发送到本机（director1）上进行处理。所以在director1和director2上安装httpd服务，并将该服务处于停止状态，然后将httpd加入haresource文件，成为一种资源，然后将/etc/init.d/httpd 复制到 /etc/ha.d/resource.d 下

11.两台director上分别安装httpd服务，并产生页面，将httpd服务处于关闭状态

[iyunv@node1 ha.d]# vim ldirectord.cf

27         fallback=127.0.0.1:80 gate

修改/etc/ha.d/resources，添加httpd

45 node1.a.com 192.168.10.101/24/eth0/ 空格ldirectord::ldirectord.cf 空格httpd

重新启动heartbeat服务，然后停用后方的两台web服务器，访问

12.可以看到访问到director1上了。

此时查看director的转发表和httpd的状态，出现本机的条目

[iyunv@node1 ha.d]# ipvsadm

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

TCP  192.168.10.101:http rr

  -> localhost.localdomain:http     Local   1      0          4

  -> 192.168.10.203:http          Route   0      0          0

  -> 192.168.10.204:http          Route   0      0          0

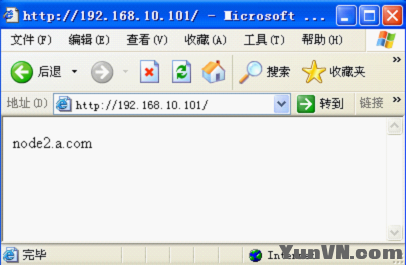

13.如果director1的heartbeat出现故障再次访问时就会通知到director2启动

访问就会出现如下：

[iyunv@node2 ha.d]# ipvsadm

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

TCP  192.168.10.101:http rr

  -> 192.168.10.203:http          Route   0      0          0

  -> 192.168.10.204:http          Route   0      0          0

  -> localhost.localdomain:http     Local   1      0          3

本案例到这已经可以说是完整了。
