　　华为模拟器配置ICMP属性重定向报文
　　实验需求：
　　1.配置正确的静态路由
　　2.在接口上使能限制发送ICMP重定向报文的功能
　　3.取消ICMP重定向报文的发送功能
　　4.打开ICMP报文调试功能
　　实验所需设备：
　　三台路由器即可
　　以下是拓扑图及详细步骤：

　　一．配置三台路由器的接口IP地址，要求两个地址段
　　以下是详细步骤：
　　AR１：
　　<Huawei>sys
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]interface GigabitEthernet 0/0/0
　　[Huawei-GigabitEthernet0/0/0]ip add 202.106.1.1 24
　　AR2：
　　<Huawei>sys
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]interface GigabitEthernet 0/0/0
　　[Huawei-GigabitEthernet0/0/0]ip add 202.106.1.2 24
　　[Huawei-GigabitEthernet0/0/0]int g0/0/1
　　[Huawei-GigabitEthernet0/0/1]ip add 202.106.2.1 24
　　AR3：
　　<Huawei>sys
　　Enter system view, return user view with Ctrl+Z.
　　[Huawei]interface GigabitEthernet 0/0/0
　　[Huawei-GigabitEthernet0/0/0]ip add 202.106.2.2 24
　　二．分别在AR1和AR3配置静态路由
　　AR1：
　　[Huawei]ip route-static 202.106.2.0 255.255.255.0 202.106.1.2
　　AR3：
　　[Huawei]ip route-static 202.106.1.0 255.255.255.0 202.106.2.1
　　三．在AR3上的接口GE0/0/0上取消ICMP重定向报文的发送功能，同时打开报文调试
　　以下是详细步骤：
　　[Huawei]interface GigabitEthernet 0/0/0
　　[Huawei-GigabitEthernet0/0/0]undo icmp redirect send
　　[Huawei-GigabitEthernet0/0/0]return
　　<Huawei>debugging ip icmp

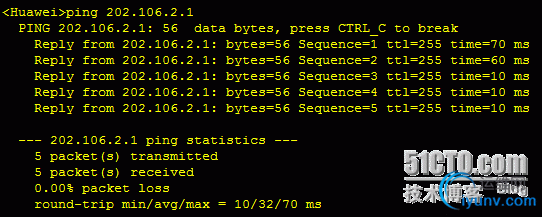

　　四．用AR1来Ping一下AR3
　　如图所示：

　　回复信息里没有ICMP重定向报文信息，则实验成功
　　就此完成
