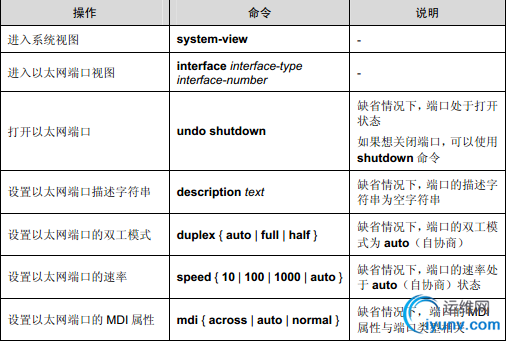

华为交换机端口基本配置
1.S2000-HI系列以太网交换机支持的以太网端口链路类型有三种：
　　Access类型：端口只能属于 1 个VLAN，一般用于连接计算机；
　　Trunk 类型：端口可以属于多个VLAN，可以接收和发送多个VLAN 的报文，一般用于交换机之间连接；
　　Hybrid 类型：端口可以属于多个VLAN，可以接收和发送多个VLAN 的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
　　说明：
　　Hybrid 端口可以允许多个VLAN 的报文发送时不打标签，而 Trunk 端口只允许缺省VLAN 的报文发送时不打标签。
　　三种类型的端口可以共存在一台设备上，但 Trunk 端口和Hybrid 端口之间不能直接切换，只能先设为 Access端口，再设置为其他类型端口。例如：Trunk 端口不能直接被设置为Hybrid 端口，只能先设为Access端口，再设置为 Hybrid 端口。
2.配置以太网端口的缺省VLAN>
　　Access端口只能属于 1 个VLAN，所以它的缺省 VLAN 就是它所在的VLAN，不用设置；Hybrid 端口和Trunk 端口可以属于多个VLAN，所以需要设置端口的缺省VLAN>
　　配置了以太网端口的缺省VLAN>

　　注意：

　　本端Hybrid 端口或Trunk 端口的缺省VLAN>3.将当前端口加入指定VLAN
　　用户可以将当前以太网端口加入到指定的VLAN 中。执行该配置以后，以太网端口就可以转发指定VLAN 的报文，从而实现本交换机上的VLAN 与对端交换机上相同VLAN 的互通。
　　Access端口只能加入到 1 个VLAN 中，Hybrid 端口和Trunk 端口可以加入到多个VLAN 中。
　　说明：
　　端口要加入的VLAN 必须已经存在。
　　执行了以上配置后，以太网端口就可以转发指定VLAN 的报文，从而实现本交换机上的VLAN 与对端交换机上相同VLAN 的报文互通。
4.设置vlan端口
1）配置Aceess端口属性
　　进入系统视图
　　system-iew
　　进入以太网端口视图
　　interface interface-type interface-number
　　配置端口的链路类型为Access（缺省情况下，端口的链路类型为Access）
　　port link-type access
　　将当前Access端口加入到指定VLAN
　　port access vlan vlan-id
2）配置Hybrid 端口相关属性
　　进入系统视图
　　system-view
　　进入以太网端口视图
　　interface interface-type interface-number
　　配置端口的链路类型为Hybrid （必选）
　　port link-type  hybrid

　　设置Hybrid 端口的缺省VLAN>　　port hybrid pvid vlan vlan-id
　　将当前Hybrid 端口加入到指定VLAN （可选 Hybrid 端口可以设置是否为指定VLAN的报文打上标签，为实现对不同VLAN报文执行不同处理流程打下基础 ）
　　port hybrid  vlan  vlan-id-list  {  tagged | untagged }
3）配置Trunk 端口相关属性
　　进入系统视图
　　system-view
　　进入以太网端口视图
　　interface interface-type interface-number
　　配置端口的链路类型为Trunk（必选）
　　port link-type trunk

　　设置Trunk端口的缺省VLAN>　　系统的缺省VLAN ）
　　port trunk pvid vlan vlan-id
　　将当前Trunk 端口加入到指定VLAN
　　port trunk permit vlan { vlan-id-list | all }
3.以下案例可以帮助大家深入理解华为交换机的hybrid端口模式
　　[Switch-Ethernet0/1]int e0/1
　　[Switch-Ethernet0/1]port link-type hybrid
　　[Switch-Ethernet0/1]port hybrid pvid vlan 10
　　[Switch-Ethernet0/1]port hybrid vlan 10 20 untagged
　　[Switch-Ethernet0/1] int e0/2
　　[Switch-Ethernet0/2]port link-type hybrid
　　[Switch-Ethernet0/2]port hybrid pvid vlan 20
　　[Switch-Ethernet0/2]port hybrid vlan 10 20 untagged
　　此时inter e0/1和inter e0/2下的所接的PC是可以互通的，但互通时数据所走的往返vlan是不同的。
　　以下以inter e0/1下的所接的pc1访问inter e0/2下的所接的pc2为例进行说明pc1所发出的数据，由inter0/1所在的pvid vlan10封装vlan10的标记后送入交换机，交换机发现inter e0/2允许vlan 10的数据通过，于是数据被转发到inter e0/2上，由于inter e0/2上vlan 10是untagged的，于是交换机此时去除数据包上vlan10的标记，以普通包的形式发给pc2，此时pc1->p2走的是vlan10再来分析pc2给pc1回包的过程，pc2所发出的数据，由inter0/2所在的pvid vlan20封装vlan20的标记后送入交换机，交换机发现inter e0/1允许vlan 20的数据通过，于是数据被转发到inter e0/1上，由于inter e0/1上vlan 20是untagged的，于是交换机此时去除数据包上vlan20的标记，以普通包的形式发给pc1，此时pc2->pc1走的是vlan20
