nginx+keepalived+apache构建高可用集群

prollerweg

　　本文描述：nginx基于keepalived实现高可用，基于自身的proxy功能代理web服务器，并实现负载均衡。
　　实验环境：redhat5.8
　　

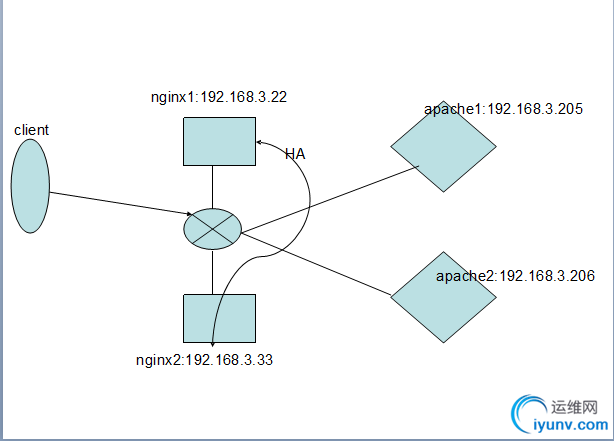

实验拓扑结构：nginx+keepalived服务器2台，apache服务器2台，构建简单的高可用集群

　　ip分配：
　　

• nginx1.weiyang.org 192.168.3.22  nginx1

• nginx2.weiyang.org 192.168.3.33  nginx2

• apache1.weiyang.org 192.168.3.205   apache205

• apache2.weiyang.org 192.168.3.206   apache206


　　

　　一、实验环境安装和配置
　　
nginx和apache的安装配置这里就不细说了，我采用的是编译安装；需要注意的是两台apache的网页文件目录下的index.html中内容分别是：it works from 205 和 it works from 206；便于我们来区分是否实现了负载均衡的效果（注：这里只是虚拟机中的简单实验，实际生产环境中文件必须保持一致）
　　二、在前端两台nginx上安装keepalived
　　
keepalived的下载地址：http://www.keepalived.org/download.html；这里我使用最新的1.2.7版本。
　　
注：事先yum安装开发包组“Development Tools” “Development Libraries” 已事先安装完毕
　　
下载完成后解压安装：
　　

• #tar xvf keepalived-1.2.7.tar.gz

• #cd keepalived-1.2.7

• #./configure --prefix=/usr/local/keepalived  ##指定keepalived的安装目录

• #make && make install


　　

　　安装完成后，为keepalived提供配置文件和服务脚本
　　

• #mkdir /etc/keepalived  ##为keepalived创建配置文件目录，默认配置文件从/etc/keepalived下读取

• #cp /usr/local/keepalived/sbin/keepalived /usr/sbin/ ##复制keepalived的二进制命令

• #cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/  ##提供启动脚本

• #cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/ ##keepalived的主配置文件


　　

　　编辑/etc/keepalived/keepalived.conf文件，修改内容如下：
　　

• ! Configuration File for keepalived

•

• global_defs {

•    notification_email {

•      acassen@firewall.loc

•      failover@firewall.loc

•      sysadmin@firewall.loc  ##这三个都是邮箱地址，意思是当发生故障时向这三个邮箱发送邮件

•    }

•    notification_email_from Alexandre.Cassen@firewall.loc    ##以哪个邮箱向上边定义的三个邮箱发送邮件

•    smtp_server 127.0.0.1

•    smtp_connect_timeout 30 ##smtp连接超时时间

•    router_id LVS_DEVEL  ##服务器标识符

• }

•

• vrrp_instance VI_1 {

•     state MASTER ##主服务器，从服务器设置为BACKUP；当master发生故障时，会自动转移到从上作为主，当主恢复工作时，再自动转移到定义的主上

•     interface eth0 ##指定从哪个网卡发送VRRP信息的

•     virtual_router_id 51 ##虚拟路由的组id，主和从必须在同一个组

•     priority 100 ##优先权，从的设置为80

•     advert_int 1

•     authentication {

•         auth_type PASS ##认证方式

•         auth_pass 1111  ##认证的密钥

•     }

•     virtual_ipaddress {

•         192.168.3.18    ##VRRP的ip，也就是向客户端开放的ip，即vip

•     }

• }

• 配置到这里就可结束了，之下的这里用不到；


　　

　　在另一台同样的方法配置；只要将priority 100 改为80即可（只要小于主定义的100即可）；
　　
两台服务器上都启动keepalived服务：service keepalived start
　　

　　
测试keepalived的效果
　　
在nginx1上执行如下命令：
　　

• [root@nginx1 ~]# ip addr

•     1: lo:  mtu 16436 qdisc noqueue

•         link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

•         inet 127.0.0.1/8 scope host lo

•         inet6 ::1/128 scope host

•             valid_lft forever preferred_lft forever

•     2: eth0:  mtu 1500 qdisc pfifo_fast qlen 1000

•         link/ether 00:0c:29:e7:cb:a0 brd ff:ff:ff:ff:ff:ff

•         inet 192.168.3.22/24 brd 192.168.2.255 scope global eth0

•         inet 192.168.3.18/32 scope global eth0

•         inet6 fe80::20c:29ff:fee7:cba0/64 scope link

•             valid_lft forever preferred_lft forever

•     3: sit0:  mtu 1480 qdisc noop

•         link/sit 0.0.0.0 brd 0.0.0.0

•     ###vip绑定在nginx1上，现在我们停掉nginx1上的keepalived

•

•     #service keepalived stop

•     ###在nginx2上执行ip addr 命令，看到如下结果：

•     [root@nginx2 ~]# ip addr

•     1: lo:  mtu 16436 qdisc noqueue

•         link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

•         inet 127.0.0.1/8 scope host lo

•         inet6 ::1/128 scope host

•             valid_lft forever preferred_lft forever

•     2: eth0:  mtu 1500 qdisc pfifo_fast qlen 1000

•         link/ether 00:0c:29:4f:9a:9d brd ff:ff:ff:ff:ff:ff

•         inet 192.168.3.33/24 brd 192.168.2.255 scope global eth0

•         inet 192.168.3.18/32 scope global eth0

•         inet6 fe80::20c:29ff:fe4f:9a9d/64 scope link

•             valid_lft forever preferred_lft forever

•     3: sit0:  mtu 1480 qdisc noop

•         link/sit 0.0.0.0 brd 0.0.0.0

•

• 到此为止，基于keepalived实现nginx的高可用就成功了。。


　　

　　三、下面来做nginx的反向代理，构建简单的高可用负载均衡集群：
　　
在前端两台nginx服务器上做同样的修改：
　　
编辑nginx的配置文件：
　　

• #vim /etc/nginx/nginx.conf

•     user nginx nginx; ##以哪个用户和用户组运行nginx；安装nginx之前要先创建这个组和用户

•     worker_processes  2;    ##开启几个进程

•     events {

•     use epoll;              ##nginx的工作机制

•     worker_connections  1024;   ##单进程最大啊连接数，这是默认值，可修改为65535

•     }

•

•

•     http {

•         include       mime.types;

•         default_type  application/octet-stream;

•     sendfile        on;

•     #tcp_nopush     on;

•

•     #keepalive_timeout  0;

•     keepalive_timeout  65;  ##nginx长连接时长

•

•     #gzip  on;

•     upstream weiyang {      ##定义后端web服务器的cluster

•         server 192.168.3.205:80 max_fails=3 fail_timeout=10s;   ##后端服务器的ip，以及最大错误数和超时时长

•         server 192.168.3.206:80 max_fails=3 fail_timeout=10s;

•     }

•

•

•     server {

•         listen       80;

•         server_name  192.168.3.18;    ##vrrp的ip地址

•         location / {

•                 root   html;

•                 index  index.html index.html;

•                 proxy_pass http://weiyang/;     ##为哪个backend做反向代理

•                 proxy_redirect off;

•                 proxy_set_header X-Real-IP $remote_addr;

•                 proxy_set_header X-Forwarded-For Proxy_add_x_forwarded_for;

•         }

•         location /nginx {       ##nginx的状态页面

•                 access_log off;

•                 stub_status on;

•         }

•

•         #error_page  404              /404.html;

•

•         # redirect server error pages to the static page /50x.html

•         #

•         error_page   500 502 503 504  /50x.html;

•         location = /50x.html {

•             root   html;

•         }

•     }

• }

•

• ##nginx做完配置文件更改后重启nginx服务，同时开启后端两台web服务器的httpd服务

•

• #service nginx restart

• #service httpd start


　　

　　四、实现nginx+keepalived+apache构建高可用集群，我们还要修改如下信息：
　　
试想，如果nginx1服务器上的nginx服务故障了，但keepalived服务运行正常，照样会形成单点故障；
　　
为了实时的检测nginx服务的运行是否正常，这里写一个小脚本，来检测它的运行情况。
　　
脚本实现思想：当nginx服务故障时，我们就直接杀掉keepalived的进程，来实现故障转移：
　　
脚本如下：
　　

• # vim ngpid.sh

• #!/bin/bash

• N='ps -C nginx --no-header |wc -l'                ## 查看是否有nginx进程,并对其做行计算，把计算值赋给变量N

• if [ $N -eq 0 ];then                              ## if语句进行判断，若N不为0，此脚本执行结束；若N为0，试着重启nginx服务，睡2秒，

•          service nginx start

•          sleep 2

•          if [ `ps -C nginx --no-header |wc -l` -eq 0 ];then   ##再次判断，若依然为0，

•          killall keepalived                                   ##则直接杀掉keepalived的所有进程，实现故障转移

•          fi

• fi

• # chmod +x ng_pid.sh

•

• 将此脚本放在/root/bash/下，并写入任务计划，每一小时执行一次，如下所示

• echo -e '* 1 * * * /root/bash/ngpid.sh' >> /etc/crontab


　　

　　五、访问测试
　　
在本地主机浏览器中输入如下地址：
　　
http://192.168.3.18  查看页面显示结果是否轮询，
　　
这时nginx1为高可用的主：将nginx服务停掉，稍等3秒。。
　　
再次访问http://192.168.3.18  查看页面显示是否依然正常轮询
　　基于nginx的高可用负载均衡到此配置成功，新手一个，大家多多指教。。
