Linux下的LVS/TUN配置笔记

eddik

１ 配置环境

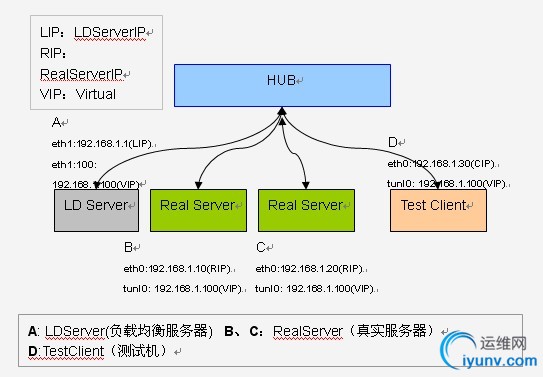

1.1 网络拓扑

1.2 机器配置信息
A:LD Server 的配置
硬件：AMD Sempron(tm)   2600+　1.8G，512M内存，普通PC主板
软件：Slackware 内核2.6.16.21
网络：VIA Rhine II 100M
B、C：Real　Serve的配置
硬件：B: AMD Athlon(tm) 64 Processor 3000+,512M内存，普通PC主板
       　C: Intel(R) Pentium(R) 4 CPU 1.70GHz，512M内存，普通PC主板
软件：Fedora core 4 内核2.6.21
网络：Realtek 8139 100M
D：Test Client的配置
硬件：Intel(R) Pentium(R) 4 CPU 2.00GHz　512M内存，普通PC主板
软件：Fedora core 4 内核2.6.11.1
网络：Intel(R) PRO/100M
2 LVS/TUN模式的配置过程
2.1 LDServer的配置
配置LDServer 需要的步骤：

• 配置内核支持IPVS和IP Tunneling.

• 安装和配置ipvsadm

• 配置网络及系统参数


2.1.1 配置内核
LD Server所需内核中需要进行的改动较多，主要为network option; lvs;及iptables，状态机。
下面以linux内核2.6.16.21为例，配置内核支持ipvs和ip tunneling.

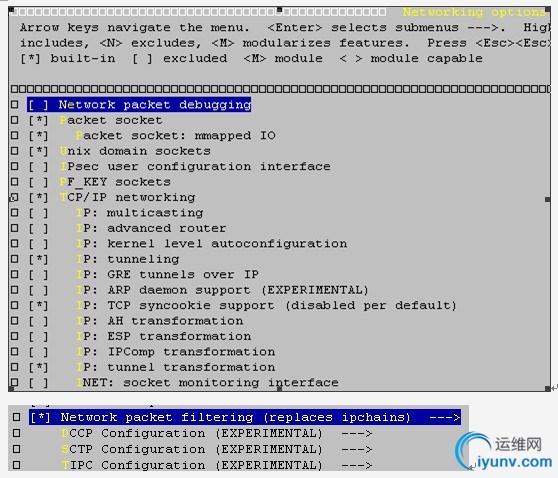

a     networking options:(/Networking/Networking options)




进入 network packet filtering(/Networking/Networking options/Network packet filtering)



配置Core(/Networking/Networking options/Network packet filtering/Core Netfilter Configuration)


配置IP：((/Networking/Networking options/Network packet filtering/IP: Netfilter Configuration


b     配置LVS: ((/Networking/Networking options/IP: Linux Virtual Server Configuration)


2.1.1 安装和配置ipvsadm
a  http://www.linuxvirtualserver.org/software/ipvs.html下载对应内核版本的ipvsadm
b  进入ipvsadm目录，并make 以及make install.注意：编译ipvsadm时/usr/src/linux必须链接到ipvs内核的源码包。

c  输入命令ipvsadm，若有如下提示则安装正确。
              IP Virtual Server version 1.2.1 (size=65536)
Prot LocalAddress:Port Scheduler Flags
                    -> RemoteAddress:Port  Forward Weight ActiveConn InActConn
2.1.3 网络配置及系统参数
a 配置网络地址
       #配置eth0的真实IP地址
       /sbin/ifconfig eth0 192.168.1.1 up
       #配置VIP地址到eth0:100(如果有两个网卡，可以将VIP地址配置到另一个网卡上)
       /sbin/ifconfig eth0:100 192.168.1.100 broadcast 192.168.1.100 netmask 255.255.255.255 up
       #加路由
       /sbin/route add –host 192.168.1.100 dev eth0:100
b 配置网络系统参数（eth0为绑定VIP的网卡设备）
echo "0" >/proc/sys/net/ipv4/ip_forward
echo "1" >/proc/sys/net/ipv4/conf/all/send_redirects
echo "1" >/proc/sys/net/ipv4/conf/default/send_redirects
echo "1" >/proc/sys/net/ipv4/conf/eth0/send_redirects
c 配置IPVS的服务类型、VIP地址以及对应的RS信息，例如：
/sbin/ipvsadm -A –t 192.168.1.100:80 -s wlc
/sbin/ipvsadm -a -t 192.168.1.100:80 -r 192.168.1.10 -i -w 1
/sbin/ipvsadm -a -t 192.168.1.100:80 -r 192.168.1.20 -i -w 1

2.2 RealServer 的配置
RealServer的配置比较简单，只需要内核支持IP Tunning，在系统上有一个IP Tunning设备就可以了。
配置LDServer的步骤：（Linux系统为例）

• 配置内核支持IP Tunning

• 网络配置及系统参数


2.2.1 配置内核
RS的内核只需在现有内核的基础上开启net options中的ip tunnlig 选项即可，如下图：



同时需要关闭状态机。



2.2.2 配置网络及系统参数
a 配置网络地址
       ＃配置eth0的地址
       /sbin/ifconfig eth0 192.168.1.10 up
       #配置tunl0
       /sbin/ifconfig tunl0 192.168.1.100 broadcast 192.168.1.100 netmask 255.255.255.255 up
       #增加路由
       /sbin/route add –host 192.168.1.100 dev tunl0
b 配置系统参数
#关闭转发功能
echo "0" >/proc/sys/net/ipv4/ip_forward
c 解决arp问题
echo 1 > /proc/sys/net/ipv4/conf/tunl0/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/tunl0/arp_announce
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
d 解决源地址验证问题
echo 0 > /proc/sys/net/ipv4/conf/tunl0/rp_filter

echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter
３　测试配置的正确性
在B上配置http服务的首页index.htm内容为This is B
在C上配置http服务的首页index.htm内容为This is C
在A上配置ipvs

/sbin/ipvsadm -A –t 192.168.1.100:80 -s wlc
/sbin/ipvsadm -a -t 192.168.1.100:80 -r 192.168.1.10 -i -w 1
/sbin/ipvsadm -a -t 192.168.1.100:80 -r 192.168.1.20 -i -w 1

在D上使用浏览器查看http://192.168.1.100/index.htm,每次刷新会得到不同的内容。
