一个VLAN配置的实际例子

zi663227

　　背景很简单，和一般的eth-switch通过VLAN做成路由的方式一样。
　　首先看一种硬件效率较高的方法：

•

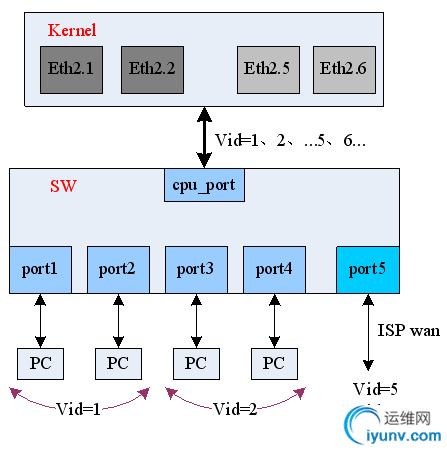

  Port1~4作为access口，同时在硬件上作为用户模式，即从PC发往这些端口的数据包，是不带VLAN-tag的，SW硬件接收到后，会根据内部的vlan配置，若目的是同一个vlan的其他PC，则直接转发；若要发往CPU，则硬件自动为它们打上tag，然后交由Kernel的vlan设备。同样，由Kernel下发的数据包是带tag的（因为是由vlan设备发出的），最后硬件根据tag找到对应的port后，剥去tag，发往PC。

•
  Port5作为trunk口，同时在硬件上作为传输模式，（作为WAN口）即外部PC发给它的包是要带tag的（会有多种tag），然后硬件查看是否是发往同一个vlan的其它port的，是则直接转发，否则，直接传输给CPU的Kernel的vlan设备。Kernel下发的带tag的数据包，也直接发往PC。这里的PC一般是外部的ISP，它们对哪些应用（如PPP、TR069等）用什么VID有自己的要求，当然也能识别各种vlan-tag。


　　
　　这种方法的一个缺点是，WAN口（port5）的vid不能和LAN口重合，即LAN口用了哪些vid，WAN口就不能再用了，这对ISP来说是不利的。
　　
　　下面看另一种方法：

　　LAN口的方式不变，WAN口（port5）不再作为trunk口，而是和LAN口一样，作为access口，且硬件上采用用户模式。

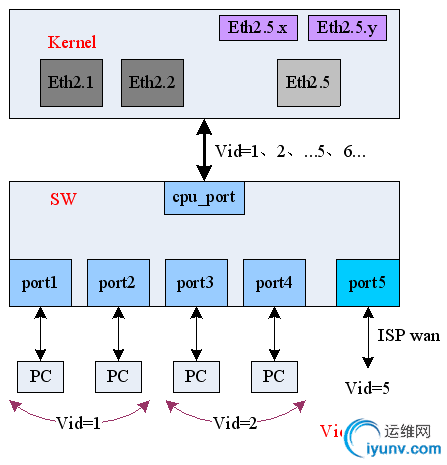

　　不同的是，它在Kernel采用两层vlan的方式。这就允许ISP发给SW的数据包可以自由带仍和vid的tag，SW硬件上会自动给数据包加上vid5（该port在SW内的vlan标示）的tag，然后交给Kernel，Kernel中的eth2.5首先剥掉vid5-tag，再根据二层vid交给相应的二层vlan设备来处理。
　　这样做的优点就是ISP的vid不再有限制。
　　但缺点也很明显，首先效率降低，因为大部分工作要通过Kernel软件来完成；其次，WAN作为access口，不可能再和LAN口直接交换。
