vSphere备份实践（一）——用赛门铁克备份还原vSphere中的虚拟机

xiu12

　　我觉得工作时间越久的人，越是能体会到备份的重要性，说这话是因为工作的久了，做事的时候考虑的东西比较多，思考问题也比较缜密，越是能想到此刻的方案背后的隐患，从而防范于未然，这跟备份的思维同出一辙，再稳定的环境都会有出错的时候，泰坦尼克都会有沉船的时候，何况是你自以为无坚不摧的vSphere，所以备份是十分必要的，关于备份，我分别使用Symantec Backup Exec 2010和VDR来进行实验（做就做到全面），而且我认为现实的环境中，也可以同时使用这两种备份方案，有备无患，现在首先实践大名鼎鼎的赛门铁克备份。
　　首先介绍一下环境，由于使用了赛门铁克备份虚拟机，需要VMware的一个组件支持，也就是被VMware弃之不用的VMware Consolidated Backup（VCB）这个framework，而VCB只能安装在Win 2003/2008上，所以我就只能在DC、DB、VC上选一个了，因为只有这三台VMware workstation虚拟机是Win Server 2008 R2系统，而DB运行了数据库，服务已经很多了，VC是我要连接的，当然也可以，但是这里我选择了在DC（也就是vsphere-dc）上安装，所以，以下都是在域控制器上安装的。
　　1.安装Symantec Backup Exec 2010 R3

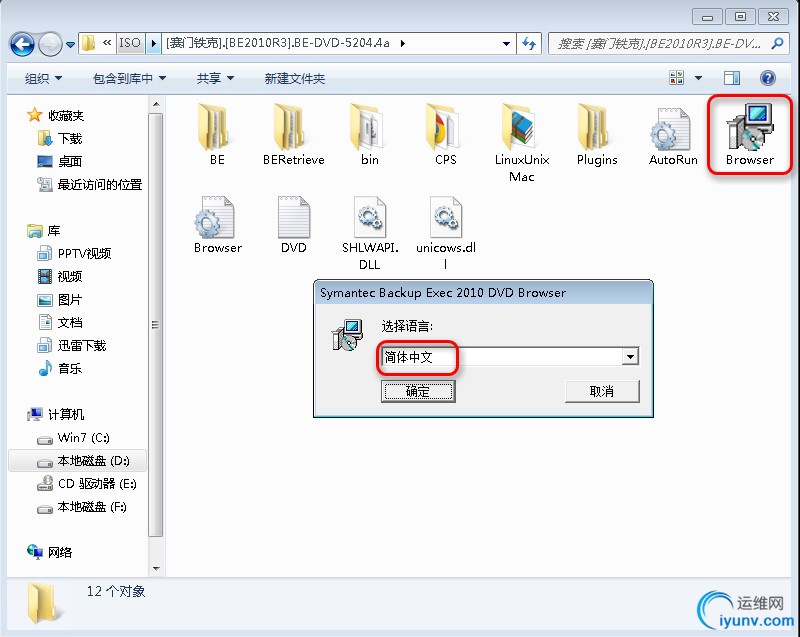

　　先把Symantec Backup Exec 2010 R3的镜像文件挂载上，在光驱成功读之后，右键，打开文件，单击Browser.exe文件，弹出语言窗口，选择语言，下一步，

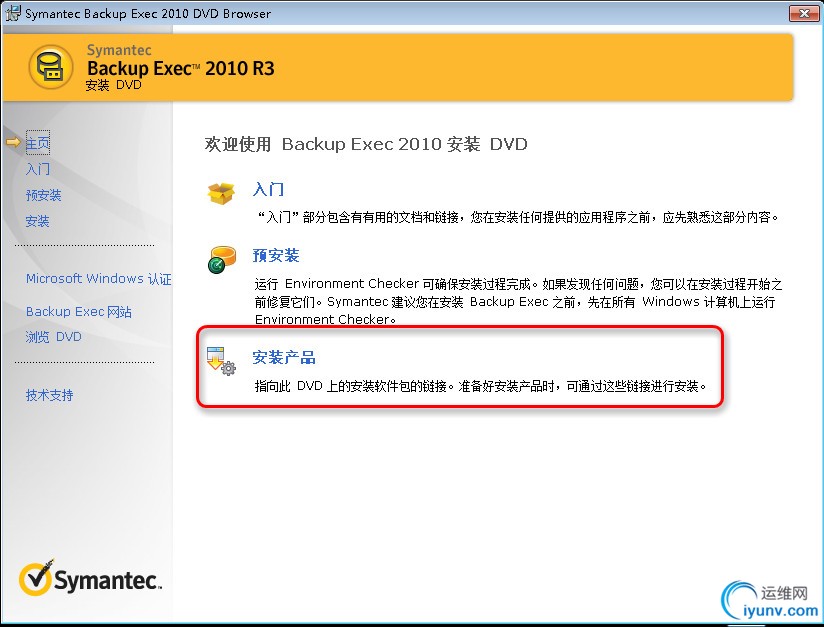

　　名声响就是不一样，这欢迎界面做的也很好，不能忘了正事儿，选择安装产品，下一步，


　　选择安装的产品，当然安装Backup Exec啦，


　　Backup Exec的安装向导，首先是许可协议，这个你不同意不成，霸王条款，大家都懂的，同意，然后下一步，

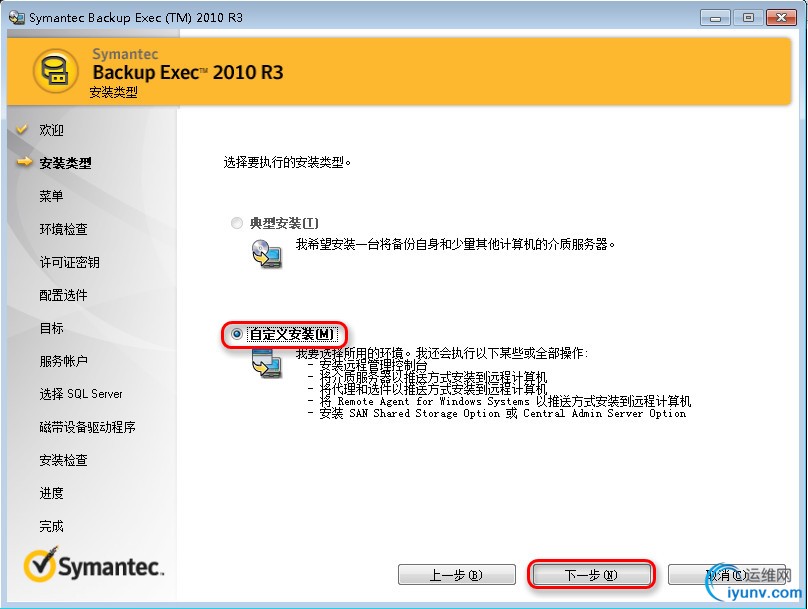

　　安装类型，选择自定义安装，下一步，


　　菜单选项，选择本地安装，并选择下面的安装Backup Exec软件或选项，下一步，

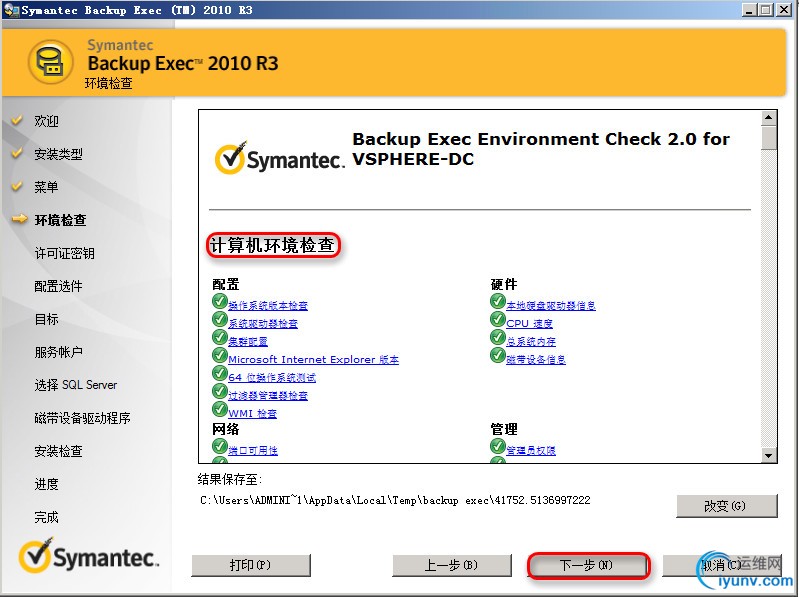

　　安装向导自动进行环境检查，检查完成后，给出检查结果，基本没有错误或者警告，这个结果也会保存到C盘下，下一步，


　　向导会检查许可证密钥，如果没有会弹出输入的界面，等待完成，


　　输入许可证密钥，这个如果没有，可以留空，可以免费试用30天，如果有就填写，下一步，

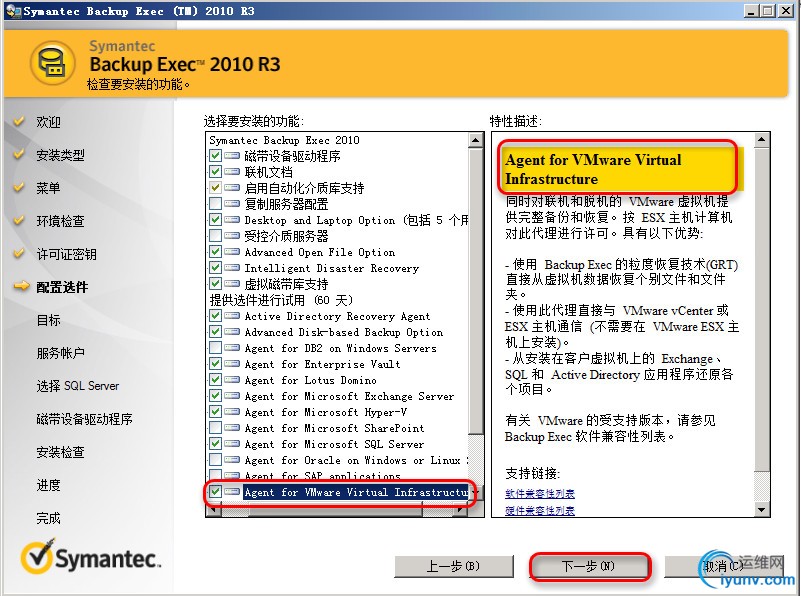

　　配置选件，也就是选择要安装的功能，这里其他的都不需要注意，单从这个实验的目的而言，我们要把Agent for VMware Virtual Infrastructure（红色标记的）这个选项勾选，关于这个选项，在右侧也有说明，就不解释了，下一步，

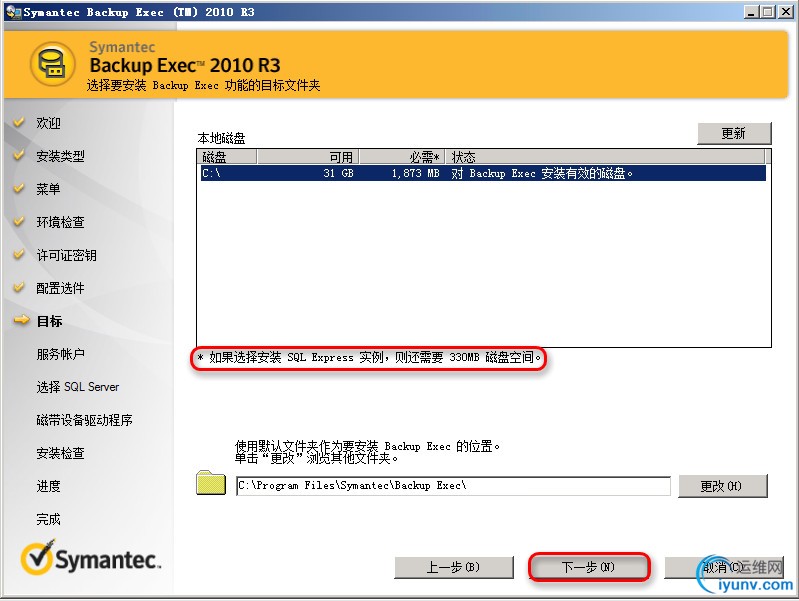

　　选择安装目标，也就是安装路径，因为只有一个本地盘，所以就默认选择，注意红色标记的文字，下一步，

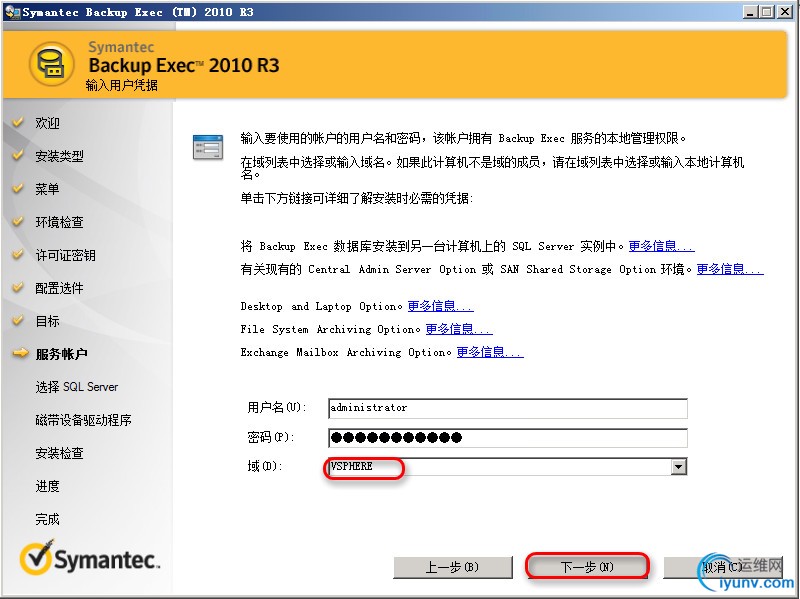

　　创建服务账户，输入管理员的密码，并选择域，这里我直接选择vsphere域，下一步，


　　我用域管理员账户作为服务账户，这里给出账户的权限，确定后，下一步，

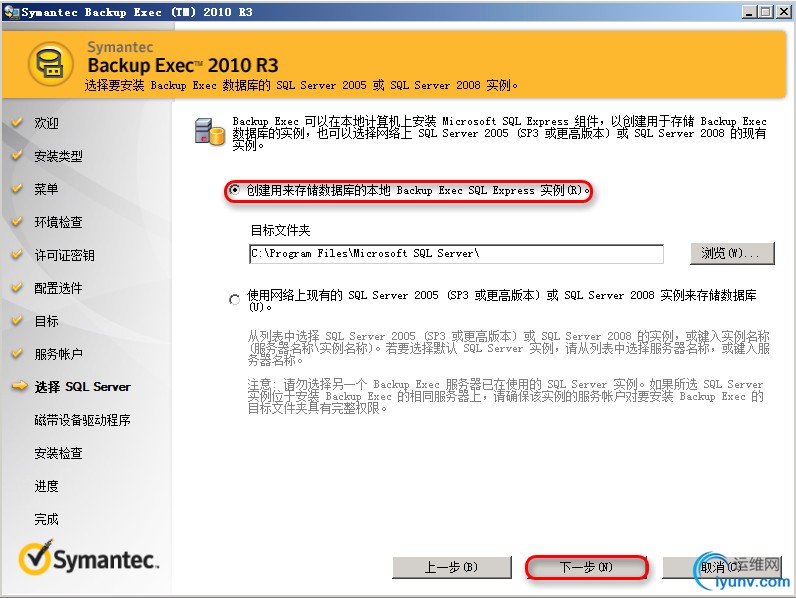

　　因为在这台域控制器上并没有SQL Express实例，所以选择创建一个SQL Experss实例，选择目标文件夹，下一步，


　　选择磁带设备驱动程序，因为我没有磁带设备，所以直接默认所有的磁带设备使用Symantec设备驱动程序，下一步，


　　整个向导配置完成，给出安装摘要，确认无误之后，选择安装，

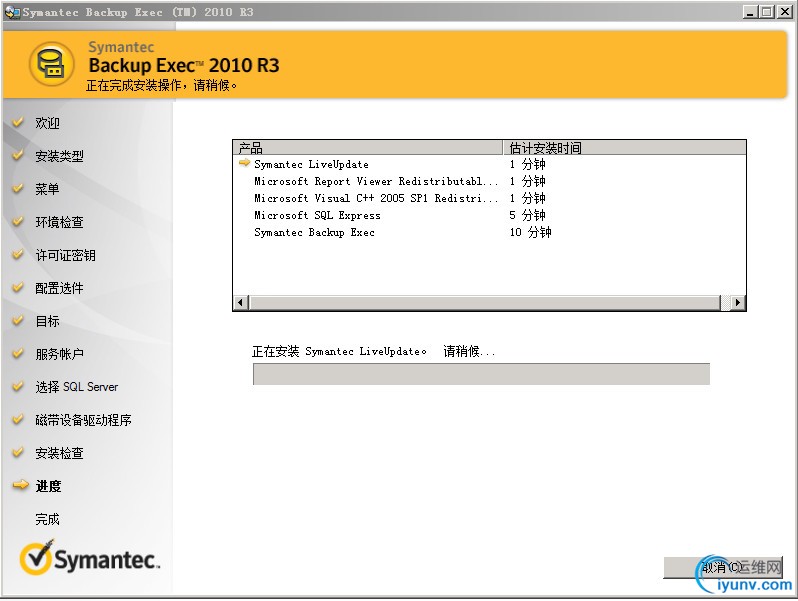

　　安装过程启动，开始安装，


　　安装向导成功完成，至此Symantec Backup Exec 2010 R3的安装完成，退出向导。
　　2.安装VMware Consolidated Backup（VCB）Framework

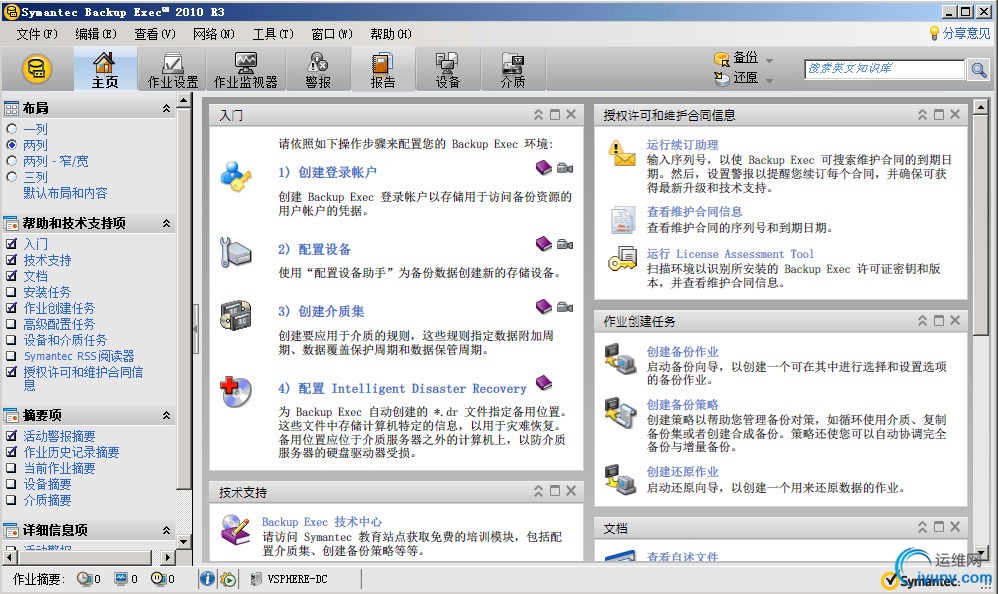

　　这是Symantec Backup安装后打开的界面，还是很有序的界面，最下面的任务栏中显示有作业摘要机状态，当然已经显示了连接的服务器是vsphere-dc，

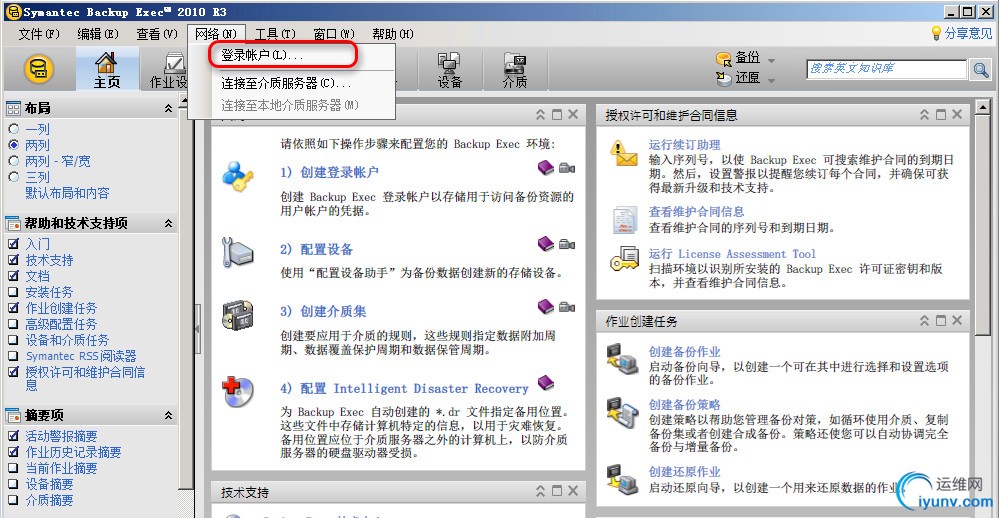

　　选择网络选项，并在下拉菜单中选择”登录账户“，

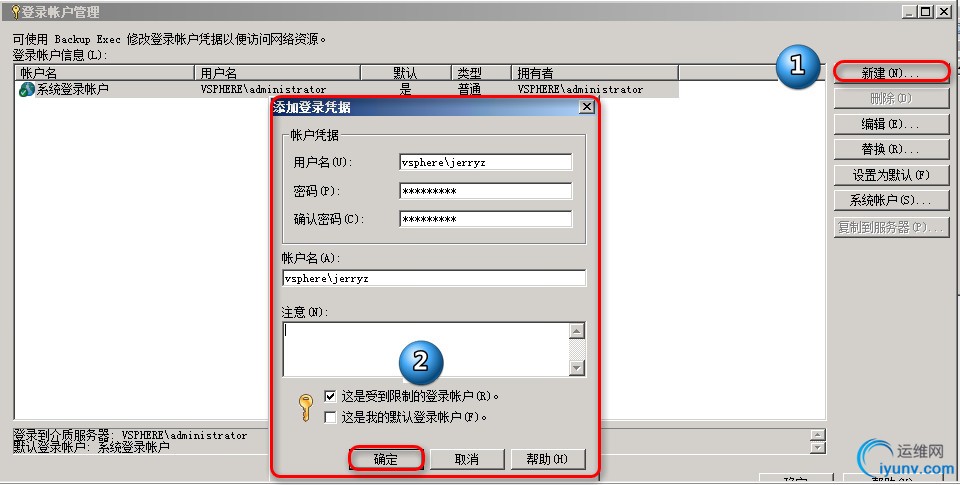

　　在弹出的登录账户管理窗口中，单击右侧的”新建“按钮，并在弹出的添加登录凭据窗口中，输入账户凭据，确定，


　　这是配置后的登录账户，


　　点击桌面的VMware-vcb-226297安装包，弹出安装向导，next，

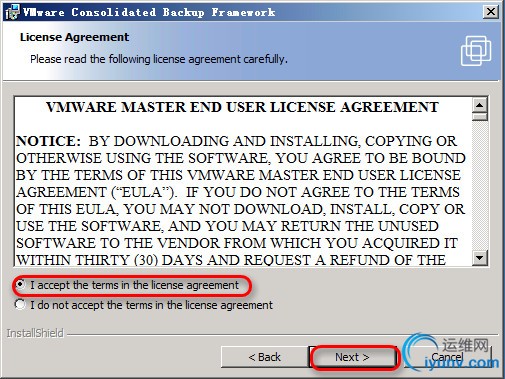

　　依旧是许可协议，选择接受，next，

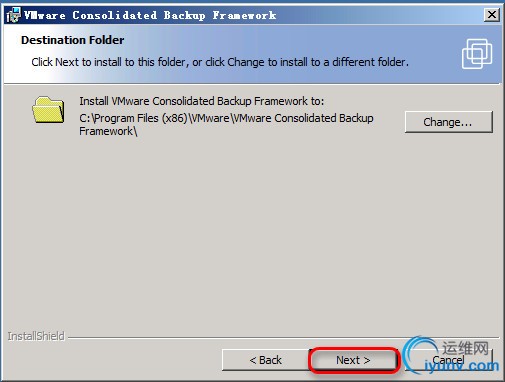

　　选择安装路径，默认选择，next，

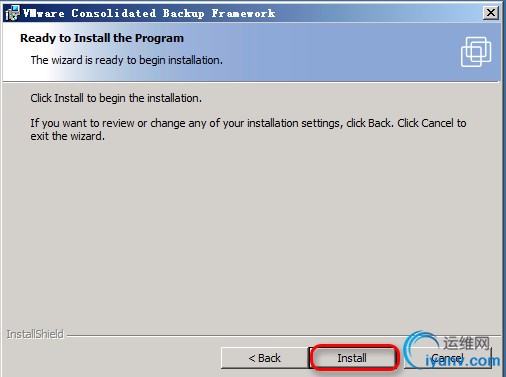

　　配置已经完成，也给出了可以修改的选择，确认无误之后，选择Install，

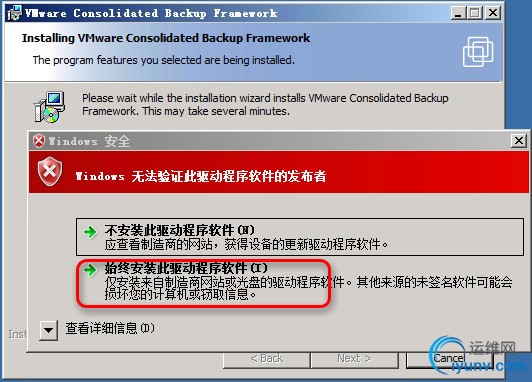

　　安装过程中会弹出windows 无法验证此驱动程序软件的发布者警告，无视，选择始终安装此驱动程序软件，

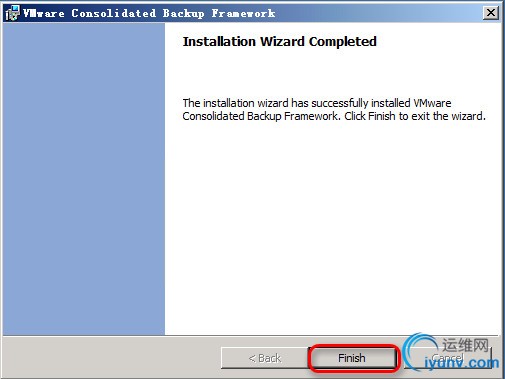

　　OK，安装成功完成，finish。
　　3.向Symantec Backup Exec 2010添加备份设备


　　打开Symantec Backup，选择设备选项，并在下面的VSPHERE-DC上右键，选择”新建’备份至磁盘‘文件夹“，

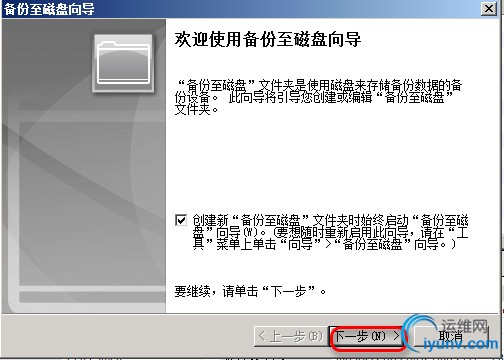

　　弹出备份至磁盘向导，下一步，

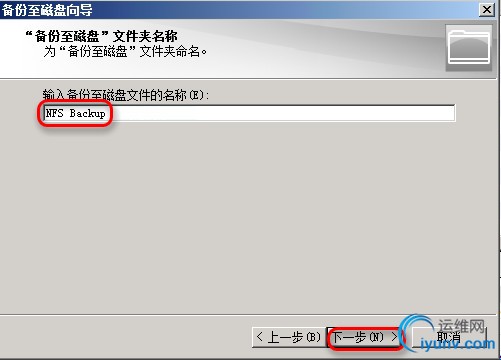

　　输入备份至磁盘问价的名称，下一步，


　　选择备份目的，也就是磁盘文件的路径，这里我选择vsphere-vc上的共享存储（这个VM文件夹是我在vsphere-vc上创建的一个共享文件夹，创建的时候注意权限分配），下一步，

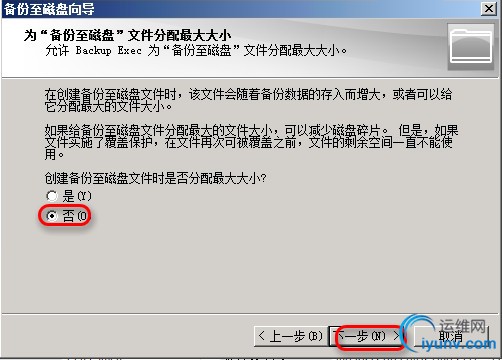

　　为备份至磁盘文件创建时是否分配最大大小，这个选择否，创建时没必要直接分配空间，下一步，


　　输入备份文件的最大大小，也就是备份空间的瓶颈，备份文件不能超过这个值，配置后，下一步，


　　输入每个备份至磁盘文件的备份集数的最大值，直接默认就好，下一步，


　　输入并发作业的最大数量，也就是同时进行的备份或还原任务的数量，因为我的备份空间很小，最多也就只能备份一个VM，所以这里我选择1，其实大部分情况下，可以选择多个同时进行，这样处理的效率也比较高，下一步，


　　输入备份的磁盘空间下限，这个选择0G，也就是没有备份前使用的空间为0，不占用空间，下一步，

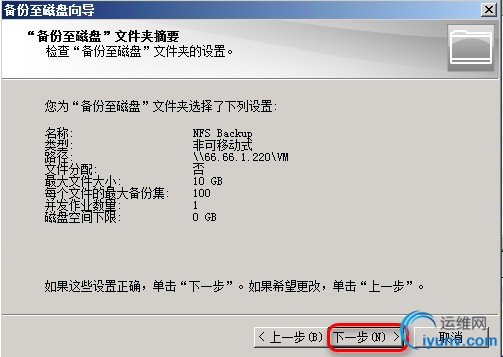

　　备份至磁盘向导配置完成，给出了摘要界面，确认无误后，下一步，

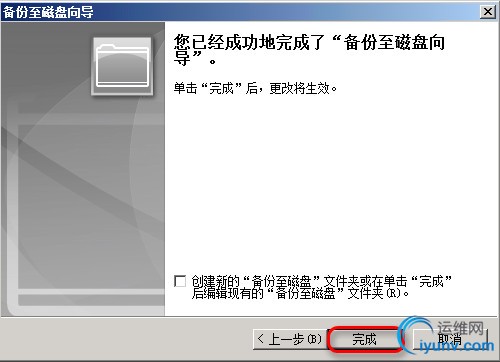

　　成功添加了备份磁盘，选择完成，结束向导，

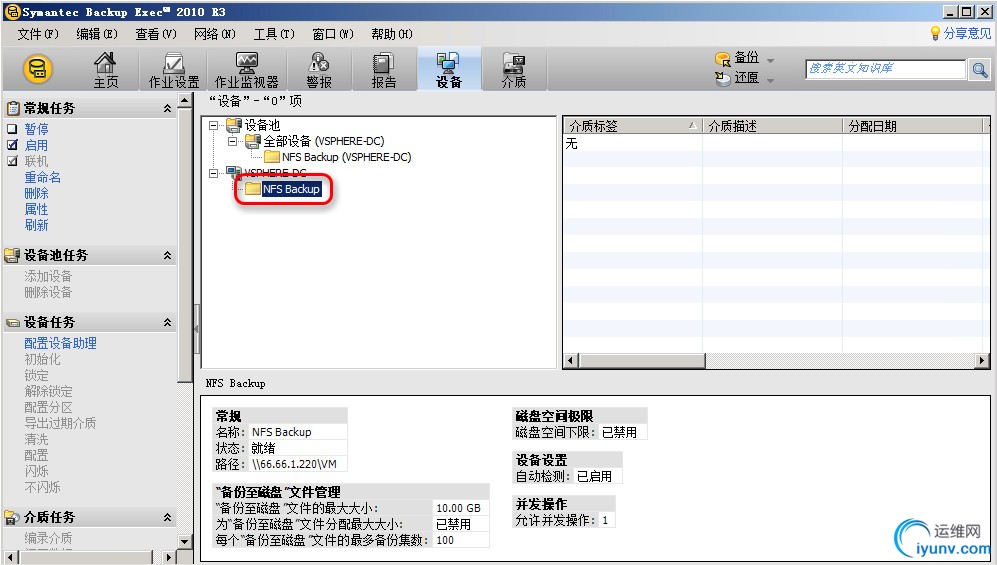

　　回到设备选项，已经在设备池中看到这个设备了，下面的窗格中海油该设备的具体信息。
　　4.使用Symantec备份vsphere环境下的虚拟机

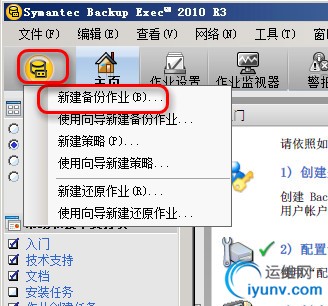

　　首先，选择红色标记的图标，单击，在弹出的下拉菜单中选择”新建备份作业“，


　　弹出备份作业属性，在左侧窗格中选择”选择项“，在右侧对应窗口中输入”选择项列表名称“，并在下面的资源视图中选择”VMware vCenter和ESX Servers，现在该项还没有任何内容（右侧红色标记），


　　在VMware vCenter和ESX Servers项上右键，并在右键菜单中选择“管理VMware vCenter和ESX Servers”项，


　　在弹出的菜单中输入vCenter或者ESX Server的名称，这里也可以输入IP，我选择输入IP，

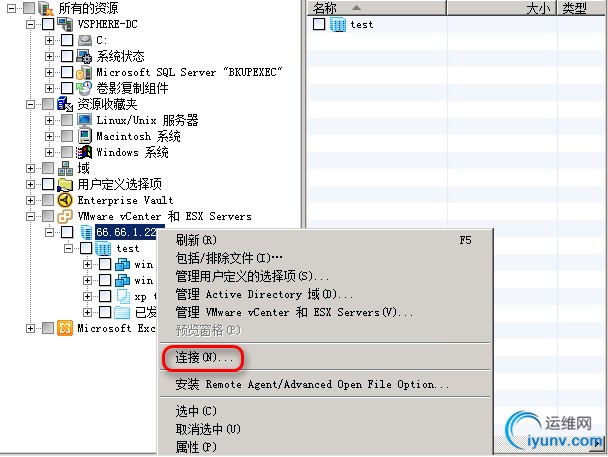

　　已经成功添加了vCenter，而且整个vCenter的虚拟机和群集都在底部中显示出来了，在vCenter（也就是这里的66.66.1.220，这是vCenter的IP地址）上右键，在右键菜单中选择“连接”，


　　登录账户选择，这里选择系统登录账户，确定，

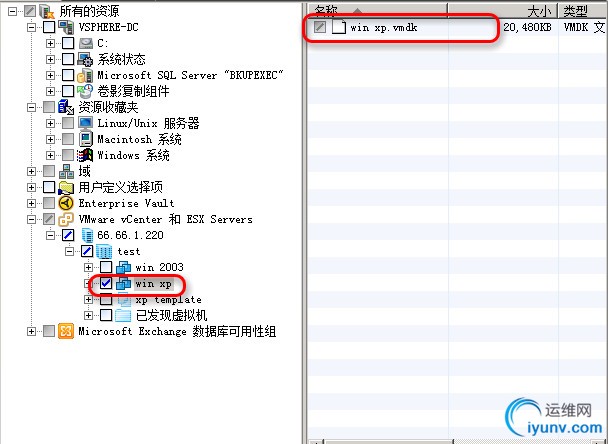

　　选中要备份的虚拟机，这里我选择win xp这台虚拟机，右侧已经给出了这台虚拟机的VMDK文件的信息，


　　在备份作业属性窗口的左侧窗格中选择“设备和介质”，比你更在右侧的设备的下拉列表中选择已经创建的NTFS设备（也就是NFS Backup），在介质集出可以选择数据保留的实践，这里默认不作改动，作业开始时附加介质，这个也不用改，下面的多数据流，可以自定义设置，但是由于我的只添加了一个备份设备，这里就选择1，


　　在左侧窗格中，选择“常规”选项，并在右侧的窗口中输入作业名称和备份集描述，选择文件备份方法，这里选择“完全-使用存档位（重置存档位）"，勾选下面的”备份完成后检查“，压缩类型选择”硬件“，


　　在左侧窗格中选择”VMware“项，并在右侧的备份方法中选择”完全备份“（第一次备份是完全备份，后面可以使用增量备份），把红色标记内容前的勾去掉，不选择该项（有关GRT的内容可以到网上查看，这里不解释），


　　另外由于这个实验使用网络传输来进行数据转移的，所以将NBD模式设为优先级最高，


　　这里是VMware项设置完成后的截图，确认无误后，选择“立即运行”，


　　备份作业创建成功，这是作业的属性，下面还有详细信息，


　　这些是该备份作业的详细信息，


　　作业已经递交运行，这里选择“确定”，开始备份，


　　在VMware vCenter中选择“主机和群集”，选择win xp虚拟机，在任务栏中，可以看到正在为该虚拟机创建快照，这也正是备份的过程，


　　回到Symantec Backup Exec 2010中，在作业监视器中，可以看到当前运行的作业，改作业的详细信息都在这里显示，


　　备份作业完成，给出作业历史记录，在该记录中可以看到该次作业的详细信息和具体操作，另外作业日志也可看到在具体时间点的备份操作，这里就不再展示了，总之备份成功完成。
　　5.使用Symantec还原vsphere环境下的虚拟机


　　跟备份类似，先在红色标记的图标处单击，选择“新建还原作业”，


　　这次弹出的是还原作业属性，在左侧的窗格中选择“选择项”，并在右侧的窗口中选择项列表中选择作业名称，并在下面的资源视图中，选择已经做好的备份，这里有之前做好的win xp的备份（完全备份），勾选该项，


　　在左侧窗格中选择“设备”，并在右侧的设备中选择备份的设备（因为备份保存在这里），这里还是选择NFS Backup，


　　在左侧窗格中选择“VMware”项，在右侧窗口中勾选“还原前删除现有虚拟机”，因为在vCenter中已经有一个虚拟机win xp了，不能同时向清单中添加两个同名而且数据文件一模一样的虚拟机，所以一定要将此项选上才能进行还原，同样的也要把NBD的优先级设置为最高，


　　设置完成，选择“立即运行”，


　　同样，这里给出了还原作业属性，里面有该作业的详细信息，


　　遍历还原时，给出编录更新警告，确定即可，


　　作业已递交，确定，查看作业监护器，


　　此时，打开VMware vCenter，任务栏中出现了两个任务，删除虚拟机和创建虚拟机，正是还原前删除现有虚拟机的作用，说明还原操作已经开始，


　　回到Symantec Backup Exec2010，打开作业监视器，可以看到该还原作业的详细信息，这里是成功后的截图，


　　该窗口的出现意味着还原完成，作业历史记录，同样也记录着该还原作业的详细信息，作业日志也有作业在各个时间点的还原操作，这里就不再展示了。


　　在VMware vCenter中群集的”任务与事件“窗口中，有关于备份还原的事件，里面也可以看出备份的操作和还原的操作，虽然备份和还原的结果都是我们在Symantec Backup Exec中看到的，但是操作的目标却是vCenter上的vm虚拟机，所以离不开VMware vCenter的支持。通过vsphere虚拟机的备份还原，同时也证明了赛门铁克备份软件的强大，尤其是图形界面做的尤其出众，作业属性和作业历史记录都显得很人性化，友好的界面，强大的功能，和人性化的操作，真的是一款非常出色的软件，也是备份还原的不二之选。
