kvm虚拟机扩展磁盘空间

stcaac

一、静态扩展磁盘

　　kvm虚拟机磁盘空间扩展与xen虚拟机磁盘空间扩展思路一致。原因在于xen/kvm默认的虚拟机磁盘格式为raw,所以方式可以通用。
raw磁盘格式扩展思路如下
　　(1) 新添加一块raw格式的磁盘加入到KVM虚拟机,然后通过虚拟机系统lvm逻辑卷管理方式进行管理，扩展磁盘空间。
　　(2) 直接通过dd命令扩展现有虚拟机磁盘大小,扩展之后,原磁盘大小增大,进入虚拟机系统后,直接通过fdisk分区新添加的空间,然后将该分区并入lvm逻辑卷中,扩大磁盘空间。
　　xen虚拟化实战系列(四)之xen虚拟机扩展磁盘空间一法   http://koumm.blog.iyunv.com/703525/1285460
　　xen虚拟化实战系列(五)之xen虚拟机扩展磁盘空间再一法http://koumm.blog.iyunv.com/703525/1285489
qcow2磁盘格式扩展思路如下
　　(1) 可以采用raw磁盘格式磁盘的扩展方式一致的方式进行。
　　(2) qcow2格式磁盘，直接通过qemu-img 直接扩展qcow2磁盘, 新添加一块raw格式的磁盘加入到KVM虚拟机,然后通过虚拟机系统lvm逻辑卷管理方式进行管理,扩展磁盘空间。
　　下面将开始通过qcow2格式添加磁盘。
　　方式一：添加一块qcow2磁盘加入虚拟机
1.  查看现在虚拟机磁盘信息
　　(1)  磁盘大小与格式信息

　　查看虚拟机磁盘格式。

　　查看磁盘格式信息

　　进入虚拟机,查看磁盘容量。
　　[iyunv@test01 ~]# df -h
Filesystem Size Used Avail Use% Mounted on
/dev/mapper/vg-root 5.7G 3.1G 2.4G 57% /
/dev/hda1 99M 24M 71M 25% /boot
tmpfs 249M 0 249M 0% /dev/shm
　　(2) 添加一块qcow2磁盘
　　# qemu-img create -f qcow2 test01_add.qcow2 2G

　　(3) 添加一块qcow2磁盘信息加入配置文件
　　[iyunv@node1 data]# virsh shutdown oeltest01
域 oeltest01 被关闭
　　[iyunv@node1 data]#
[iyunv@node1 data]# virsh list --all
Id    名称                         状态
----------------------------------------------------
-     oeltest01                      关闭
-     oeltest02                      关闭
-     oeltest03                      关闭
-     wintest01                      关闭
　　在配置文件中加入如下内容：
　　# virsh edit oeltest01
　　<disk type='file' device='disk'>
  <driver name='qemu' type='qcow2' cache='none'/>
  <source file='/data/test01_add.qcow2'/>
  <target dev='hdb' bus='ide'/>
</disk>
　　(4) 启动虚拟机并配置磁盘
　　# virsh start oeltest01
　　# virsh console oeltest01

2.  配置LVM扩展磁盘

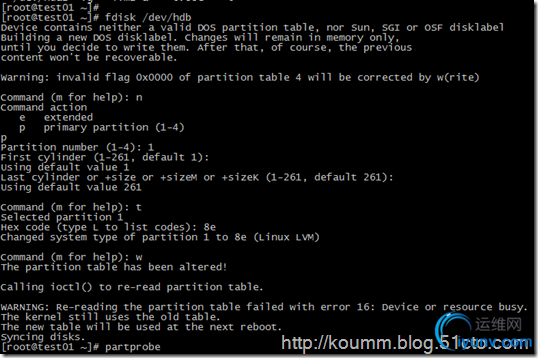

　　(1) 分区

　　(2) 扩展lvm逻辑卷。

　　方式二：直接扩展qcow2磁盘
接上文恢复测试环境。
　　(1)  关闭虚拟机。
　　(2)  删除配置文件中第二块磁盘信息
　　(3)  通过kvm虚拟化学习笔记(十)之kvm虚拟机快照备份中创建的快照恢复虚拟机。
1. 直接扩展qcow2磁盘
　　(1)  查看磁盘
　　# virsh edit oeltest01
　　<disk type='file' device='disk'>
  <driver name='qemu' type='qcow2' cache='none'/>
  <source file='/data/test01.qcow2'/>
  <target dev='hda' bus='ide'/>
  <address type='drive' controller='0' bus='0' target='0' unit='0'/>
</disk>
　　(2)  直接扩展qcow2磁盘
　　# qemu-img resize test01.qcow2 &#43;2G

　　经过前后对比，磁盘大小已由7G扩展到9G,已扩展,qcow2磁盘&#26684;式必须采用此方式进行扩展，不要使用dd方式,dd方式适用于raw&#26684;式。
2. 进入系统开始扩展磁盘
　　(1) 查看分区大小
　　[iyunv@test01 ~]# fdisk -l
　　Disk /dev/hda: 9663 MB, 9663676416 bytes
255 heads, 63 sectors/track, 1174 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
　　Device Boot      Start         End      Blocks   Id  System
/dev/hda1   *           1          13      104391   83  Linux
/dev/hda2              14         913     7229250   8e  Linux LVM
　　Disk /dev/dm-0: 6308 MB, 6308233216 bytes
255 heads, 63 sectors/track, 766 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
　　Disk /dev/dm-0 doesn't contain a valid partition table
　　Disk /dev/dm-1: 1073 MB, 1073741824 bytes
255 heads, 63 sectors/track, 130 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
　　Disk /dev/dm-1 doesn't contain a valid partition table
[iyunv@test01 ~]#
　　(2) 开始分区
　　[iyunv@test01 ~]# fdisk /dev/hda
　　过程如下，将扩展的空间分成一个区。

　　查看现在磁盘空间

　　(3) 开始创建物理卷，加入卷组，扩展逻辑卷。

　　到此kvm虚拟机扩展磁盘空间成功，当虚拟机磁盘&#26684;式换成qcow2后，确实有很多需要注意的地方，qcow2&#26684;式支持动态扩展与快照功能，虽然性比raw稍差,但确实很实用。
二、在线扩展磁盘
　　
　　说明：
　　1) vmware ESXi虚拟化平台也支持这台在线扩展磁盘功能。
　　2) kvm虚拟机也支持在线扩展磁盘功能,在线扩展有特定的使用环境，主要用于不能随便停用的生产环境中。
　　3) 经过测试KVM在线扩展磁盘功能只适用于RHEL/CentOS/OEL6.x环境,5.x不支持在线的扩展磁盘，其它ubuntu等其它Linux我没有测试，不做评论。
　　本文出自:http://koumm.blog.iyunv.com
　　本文为了测试，专门安装了OEL6.3虚拟机。
1.  安装oel6.3虚拟机
　　安装oeltest02虚拟机
　　# qemu-img create -f qcow2  /data/test02.qcow2  7G
# virt-install --name=oeltest02 --os-variant=RHEL6.3 --ram 512 --vcpus=1 --disk path=/data/test01.qcow2,format=qcow2,size=7,bus=virtio --accelerate --cdrom /data/iso/oel63x64.iso --vnc --vncport=5911 --vnclisten=0.0.0.0 --network bridge=br0,model=virtio --noautoconsole
　　目的是使用实验环境磁盘改为virtio驱动下的vda磁盘,这种scsi磁盘可以热插拨,可以动态添加。
　　整个安装过程略，虚拟机各种配置略，可以参考系列文章前面的内容。
2.  给oeltest02虚拟机在线添加磁盘
　　(1)  查看现有磁盘
　　[iyunv@node1 data]# virsh domblklist oeltest02

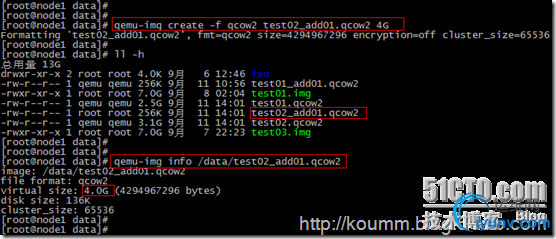

　　(2) 创建一块qcow2虚拟磁盘
　　[iyunv@node1 data]# qemu-img create -f qcow2 test02_add01.qcow2 4G

　　(3) 在线添加这台qcow2虚拟磁盘
　　# virsh attach-disk oeltest02 /data/test02_add01.qcow2 vdb --cache=none --subdriver=qcow2


　　(4) 进入oeltest02虚拟机查看添加磁盘情况
　　[iyunv@node1 data]#
[iyunv@node1 data]# virsh console oeltest02
连接到域 oeltest02
Escape character is ^]
　　Oracle Linux Server release 6.3
Kernel 2.6.32-279.el6.x86_64 on an x86_64
　　test02 login: root
Password:
Last login: Thu Sep 12 00:46:27 on ttyS0
[iyunv@test02 ~]#

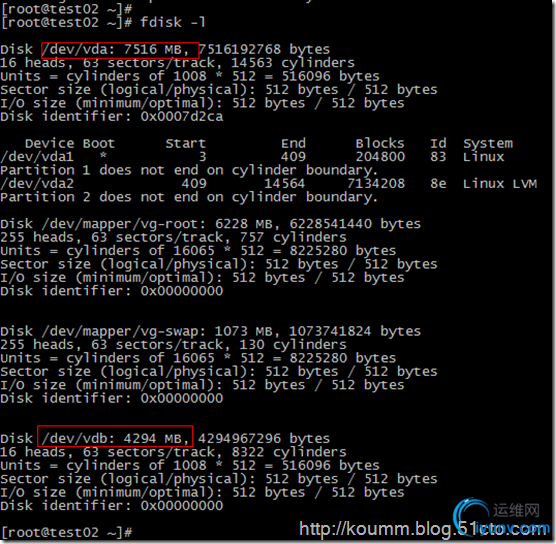

　　[iyunv@test02 ~]# fdisk –l
　　即可看到刚才添加的磁盘已经被虚拟机适别到了。

　　可以看到有两个scsi存储设备。

　　注：再次说明只有RHEL/CentOS/OEL6.x版本在线添加磁盘，虚拟机直接可以在线识别。
　　(5) 修改虚拟机配置文件添加新增磁盘配置
　　1)  查看当前虚拟机配置文件
　　这里查看到的虚拟机配置文件是内存中存放的配置，重启后会消失，需要将新添的磁盘配置保存到配置文件中。
　　[iyunv@node1 data]# virsh dumpxml oeltest02
<domain type='kvm' id='5'>
  <name>oeltest02</name>
  <uuid>2dfb812d-703c-3d5b-68b7-516f618e7944</uuid>
  <memory unit='KiB'>1048576</memory>
  <currentMemory unit='KiB'>1048576</currentMemory>
  <vcpu placement='static'>2</vcpu>
  <os>
    <type arch='x86_64' machine='rhel6.4.0'>hvm</type>
    <boot dev='hd'/>
  </os>
  <features>
    <acpi/>
    <apic/>
    <pae/>
  </features>
  <clock offset='utc'/>
  <on_poweroff>destroy</on_poweroff>
  <on_reboot>restart</on_reboot>
  <on_crash>restart</on_crash>
  <devices>
    <emulator>/usr/libexec/qemu-kvm</emulator>
    <disk type='file' device='disk'>
      <driver name='qemu' type='qcow2' cache='none'/>
      <source file='/data/test02.qcow2'/>
      <target dev='vda' bus='virtio'/>
      <alias name='virtio-disk0'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x04' function='0x0'/>
    </disk>
    <disk type='file' device='disk'>
      <driver name='qemu' type='qcow2' cache='none'/>
      <source file='/data/test02_add01.qcow2'/>
      <target dev='vdb' bus='virtio'/>
      <alias name='virtio-disk1'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x06' function='0x0'/>
    </disk>
    <disk type='block' device='cdrom'>
      <driver name='qemu' type='raw'/>
      <target dev='hdc' bus='ide'/>
      <readonly/>
      <alias name='ide0-1-0'/>
      <address type='drive' controller='0' bus='1' target='0' unit='0'/>
    </disk>
    <controller type='usb' index='0'>
      <alias name='usb0'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x2'/>
    </controller>
    <controller type='ide' index='0'>
      <alias name='ide0'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x1'/>
    </controller>
    <interface type='bridge'>
      <mac address='52:54:00:ff:2f:70'/>
      <source bridge='br0'/>
      <target dev='vnet1'/>
      <model type='virtio'/>
      <alias name='net0'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x03' function='0x0'/>
    </interface>
    <serial type='pty'>
      <source path='/dev/pts/3'/>
      <target port='0'/>
      <alias name='serial0'/>
    </serial>
    <console type='pty' tty='/dev/pts/3'>
      <source path='/dev/pts/3'/>
      <target type='serial' port='0'/>
      <alias name='serial0'/>
    </console>
    <input type='mouse' bus='ps2'/>
    <graphics type='vnc' port='5911' autoport='no' listen='0.0.0.0'>
      <listen type='address' address='0.0.0.0'/>
    </graphics>
    <video>
      <model type='cirrus' vram='9216' heads='1'/>
      <alias name='video0'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x02' function='0x0'/>
    </video>
    <memballoon model='virtio'>
      <alias name='balloon0'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x05' function='0x0'/>
    </memballoon>
  </devices>
  <seclabel type='none'/>
</domain>
　　[iyunv@node1 data]#
　　2) 保存新增磁盘配置
　　[iyunv@node1 data]# virsh edit oeltest02

　　说明：对RHEL/CentOS/OEL5.x版本虚拟机在线添加磁盘按照第4小节处理。
3. 将新增磁盘并入虚拟机逻辑卷中
　　(1) 分区过程如下
　　[iyunv@test02 ~]# fdisk /dev/vdb
　　[iyunv@test02 ~]# partprobe
　　(2) 创建逻辑卷过程如下

　　到此oeltest02虚拟机在线添加磁盘并在线扩展磁盘成功。
　　2014-03-14日修改, 感谢xiaoli110提供如下解决办法。
4. OEL/RHEL/CentOS5.x虚拟机在线添加磁盘过程
　　说明：OEL/RHEL/CentOS5.x虚拟机按照上面的过程在线添加磁盘，磁盘识别不出来，需要在添加磁盘后，修改配置文件后重启，不能在线识别到磁盘。需要采用如下方式处理，即可以实现在线添加磁盘的功能。
　　(1) 先登录进虚拟机执行两次如下命令
　　modprobe acpiphp
modprobe acpiphp

　　(2) 虚拟主机上创建磁盘并添加磁盘
