windows server 2012 AD 域和站点部署系列（一）环境准备

冰轮封雪_飞

　　本系列开始将介绍域和站点的一系列部署，关于域和站点的概念、关系等等，这里不做介绍，网上搜一下一大堆，这里只介绍部署情况，如果你对域和站点不是很了解的，请先补一下原理，不过这些知识对这里的部署步骤没有影响，同样，也希望通过此系列的实验，可以让你对域和站点有一些基本的了解，这已经足矣！
　　

　　本篇博文进入部署前的准备工作：
　　

　　一、物理结构：
　　本实验模拟三个物理点：上海、北京、广州，根据三个地方创建三个站点：Shanghai、Beijing、Guangzhou。
　　
　　Shanghai站点子网： 192.168.10.0/24，
　　Beijing站点子网： 192.168.20.0/24，
　　Guangzhou站点子网： 192.168.30.0/24。

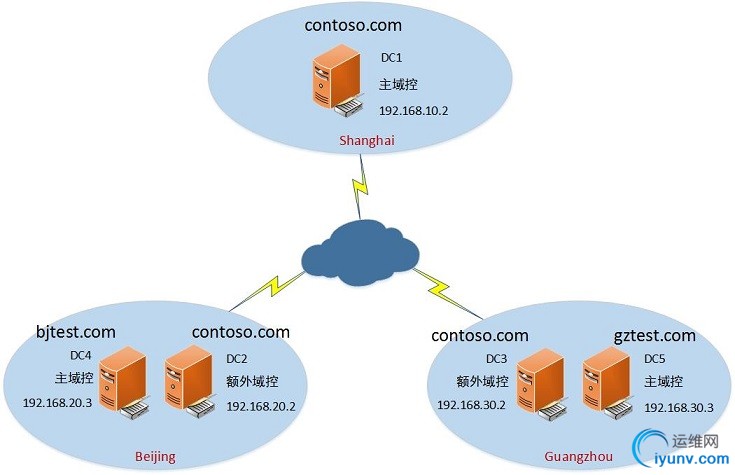

　　下图为物理拓扑图：
　　

　　

　　

　　二、域逻辑架构：
　　

　　一个林：contoso.com，
　　林中第一个域（树）：contoso.com，
　　林中第二个域（树）：bjtest.com，
　　林中第三个域（树）：gztest.com。
　　

　　contoso.com 中有三个域控制器：
　　1、主域控 DC1，IP为：192.168.10.2，站点：Shanghai；
　　2、额外域控DC2，IP为：192.168.20.2，站点：Beijing；
　　3、另一个额外域控DC3，IP为：192.168.30.2，站点：Guangzhou。
　　

　　bjtest.com中有一个主域控：DC4，IP为：192.168.20.3，站点：Beijing，
　　

　　gztest.com中有一个主域控：DC5，IP为：192.168.30.3，站点：Guangzhou。
　　

　　下图为域逻辑架构图：
　　

　　

　　三、服务器和网络拓扑：
　　

　　实验采用Hyper-V的虚拟化来完成各服务器虚拟机和内部虚拟网络的创建，详情如下：
　　

　　六台虚拟机：
　　LUYOU：充当路由器功能，添加三个网卡，连接三个子网：192.168.10.0/24，192.168.20.0/24，192.168.30.0/24；
　　DC1~DC5：域控制器，上面已做介绍。请看下图：
　　

　　

　　网络拓扑：
　　使用Hyper-V管理器创建三个内部虚拟交换机：上海、北京、广州，如下图所示：
　　

　　

　　下图为网络拓扑结构图：
　　

　　

　　环境准备介绍到此，下篇我们进入路由器的部署介绍！
　　如有问题，请在下面提出，大家互相探讨！
　　
