LVS集群技术

[size=0.79em]由 wensong 在 周四, 2006-04-06 23:13 提交 [size=0.83em]




LVS集群技术


作者：FunBSD



最后更新：2005年5月18日




目录

• Preface

• IPVS

• HeatBeat

• Ldirectord

• Patch

• Scripts

• Reference


Preface


集群技术主要分为三大类：

• 高可用性(High Available Cluster)，例：Linux-HA

• 负载均衡(Load balancing Cluster)，例：LVS、MOSIX

• 高性能计算(High Performance Computing)，例：Beowulf

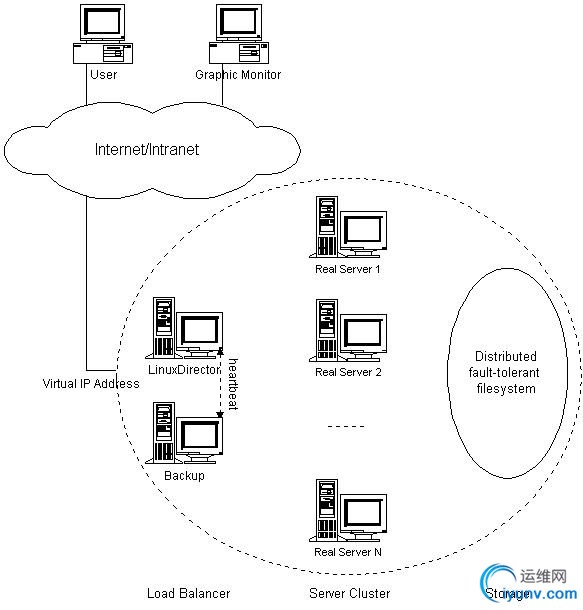

我们这里使用RedHat AS 3.x，LVS，Linux-HA，Ldirectord，构造一个高可用的负载均衡集群系统。如图：



各层的作用：

• Load Balancer(负载均衡器)：



  Load Balancer是整个集群系统的前端，负责把客户请求转发到Real Server上。



  Backup是备份Load Balancer，当Load Balancer不可用时接替它，成为实际的Load Balancer。



  Load Balancer通过Ldirectord监测各Real Server的健康状况。在Real Server不可用时

  把它从群中剔除，恢复时重新加入。

• Server Array(服务器群)：



  Server Array是一组运行实际应用服务的机器，比如WEB, Mail, FTP, DNS, Media等等。



  在实际应用中，Load Balancer和Backup也可以兼任Real Server的角色。

• Shared Storage(共享存储)：



  Shared Storage为所有Real Server提供共享存储空间和一致的数据内容。


各服务器IP分配：



Virtual IP：
192.168.136.10
Load Balancer：
192.168.136.11
Backup：
192.168.136.12
Real Server 1：
192.168.136.101
Real Server 2：
192.168.136.102
Real Server 3：
192.168.136.103




IPVS


IPVS是LVS集群系统的核心软件，它的主要作用是：

• 安装在Load Balancer上，把发往Virtual IP的请求转发到Real Server上。


IPVS的负载均衡机制有三种，这里使用IP Tunneling机制：

• Virtual Server via NAT

• Virtual Server via IP Tunneling

• Virtual Server via Direct Routing


IPVS的负载调度算法有十种：

• 轮叫（Round Robin）

• 加权轮叫（Weighted Round Robin）

• 最少链接（Least Connections）

• 加权最少链接（Weighted Least Connections）

• 基于局部性的最少链接（Locality-Based Least Connections）

• 带复制的基于局部性最少链接（Locality-Based Least Connections with Replication）

• 目标地址散列（Destination Hashing ）

• 源地址散列（Source Hashing）

• 最短期望延迟(Shortest Expected Delay)

• 无须队列等待（Never Queue）


IPVS安装主要包括三方面：

• 在Load Banlancer上安装IPVS内核补丁

• 在Load Banlancer上安装IPVS管理软件

• 在Real Server上安装ARP hidden内核补丁


关于如何编译内核请参考其他文档，这里使用从UltraMonkey下载的已编译好的内核。

在Load Banlancer、Backup和Real Server上使用同一内核，IPVS和ARP hidden都已编译在这个内核里：





wget http://www.ultramonkey.org/download/2.0.1/rh.el.3.0/RPMS/mkinitrd-3.5.13-1.um.1.i386.rpm
wget http://www.ultramonkey.org/download/2.0.1/rh.el.3.0/RPMS/kernel-2.4.21-27.0.2.EL.um.1.i686.rpm
wget http://www.ultramonkey.org/download/2.0.1/rh.el.3.0/RPMS/kernel-smp-2.4.21-27.0.2.EL.um.1.i686.rpm
rpm -Fhv mkinitrd-3.5.13-1.um.1.i386.rpm
rpm -Fhv kernel-2.4.21-27.0.2.EL.um.1.i686.rpm







在Load Banlancer和Backup上安装IPVS管理软件：





wget http://www.linuxvirtualserver.org/software/kernel-2.4/ipvs-1.0.10.tar.gz



tar zxf ipvs-1.0.10.tar.gz



cd ipvs-1.0.10/ipvs/ipvsadm



make install

chkconfig --del ipvsadm





配置IPVS(/etc/sysconfig/ipvsadm)，添加Real Server：



-A -t 192.168.136.10:80 -s rr



-a -t 192.168.136.10:80 -r 192.168.136.11:80 -i



-a -t 192.168.136.10:80 -r 192.168.136.12:80 -i




-a -t 192.168.136.10:80 -r 192.168.136.101:80 -i



-a -t 192.168.136.10:80 -r 192.168.136.102:80 -i



-a -t 192.168.136.10:80 -r 192.168.136.103:80 -i





相关链接：



Kernel：http://www.kernel.org/



IPVS和IPVSadm：http://www.linuxvirtualserver.org/software/ipvs.html



ARP hidden：http://www.ssi.bg/~ja/#hidden



注意事项：



1. Kernel,IPVS,IPVSadm,ARP hidden之间的版本必须对应。



2. 自己编译内核时，从http://www.kernel.org/下载标准内核源文件，不要使用发行版的内核源文件。



3. Kernel 2.4.28和2.6.10及以上版本已内置IPVS，有些Linux发行版也在其内核里编译了IPVS。



4. ARP hidden可以用arp_ignore/arp_announce或者arptables代替




HeartBeat


HeartBeat是Linux-HA的高可用性集群软件，它的主要作用是：

• 安装在Load Balancer和Backup上，运行于active/standby模式。



  当Load Balancer失效时，Backup自动激活，成为实际的Load Balancer。

• 切换到active模式时，按顺序启动Virtual IP、IPVS和Ldirectord。



  切换到standby模式时，按顺序关闭Ldirectord、IPVS和Virtual IP。


HeartBeat串口线连接测试方法：



在Load Balancer上：cat < /dev/ttyS0



在Backup上：echo hello > /dev/ttyS0



修改主机名(/etc/hosts)：



127.0.0.1         localhost.localdomain localhost



192.168.136.11    loadbalancer




192.168.136.12    backup







安装：



groupadd -g 694 haclient



useradd -u 694 -g haclient hacluster





rpm -ivh /mnt/cdrom/RedHat/RPMS/glib2-devel-*





wget http://www.packetfactory.net/libnet/dist/libnet.tar.gz



tar zxf libnet.tar.gz




cd libnet



./configure



make



make install





wget http://www.linux-ha.org/download/heartbeat-1.99.4-tar.gz



tar zxf heartbeat-1.99.4.tar.gz



cd heartbeat-1.99.4



./ConfigureMe configure --disable-swig --disable-snmp-subagent



make



make install



cp doc/ha.cf doc/haresources doc/authkeys /etc/ha.d/



cp ldirectord/ldirectord.cf /etc/ha.d/





chkconfig --add heartbeat



chkconfig --del ldirectord





主配置文件(/etc/ha.d/ha.cf)：



#debugfile /var/log/ha-debug



logfile /var/log/ha-log



logfacility local0



keepalive 2



deadtime 30




warntime 10



initdead 120



udpport 694



baud 19200



serial /dev/ttyS0



mcast eth0 225.0.0.1 694 1 0





# 当主节点恢复后，是否自动切回



auto_failback on





# stonith用来保证共享存储环境中的数据完整性



#stonith baytech /etc/ha.d/conf/stonith.baytech





# watchdog能让系统在出现故障1分钟后重启该机器。这个功能可以帮助服务器在确实停止心跳后能够重新恢复心跳。



# 如果使用该特性，则在内核中装入&quot;softdog&quot;内核模块，用来生成实际的设备文件，输入&quot;insmod softdog&quot;加载模块。



# 输入&quot;grep misc /proc/devices&quot;(应为10)，输入&quot;cat /proc/misc | grep watchdog&quot;(应为130)。



# 生成设备文件：&quot;mknod /dev/watchdog c 10 130&quot; 。



#watchdog /dev/watchdog





node loadbalancer



node backup





# 默认heartbeat并不检测除本身之外的其他任何服务，也不检测网络状况。



# 所以当网络中断时，并不会进行Load Balancer和Backup之间的切换。



# 可以通过ipfail插件，设置'ping nodes'来解决这一问题。详细说明参考hearbeat文档。



#ping 192.168.136.1 172.16.0.1



ping_group group1 192.168.136.1 192.168.136.2



respawn root /usr/lib/heartbeat/ipfail



apiauth ipfail gid=root uid=root





# 其他一些插件可以在/usr/lib/heartbeat下找到



#apiauth ipfail uid=hacluster



#apiauth ccm uid=hacluster



#apiauth cms uid=hacluster



#apiauth ping gid=haclient uid=alanr,root



#apiauth default gid=haclient





资源文件(/etc/ha.d/haresources)：



loadbalancer lvs IPaddr::192.168.136.10/24/eth0 ipvsadm ldirectord



认证文件(/etc/ha.d/authkeys)，选取一种认证方式，这个文件的权限必须是600：



auth 1



1 crc



#2 sha1 sha1_any_password



#3 md5 md5_any_password



相关链接：



Linux-HA：http://www.linux-ha.org








ldirectord


安装HeartBeat过程中，已经自动安装了Ldirectord，它的作用是：

• 监测Real Server，当Real Server失效时，把它从Load Balancer列表中删除，恢复时重新添加。


配置(/etc/ha.d/ldirectord.cf)：



# Global Directives



checktimeout=3




checkinterval=1



fallback=127.0.0.1:80



autoreload=yes



logfile=&quot;/var/log/ldirectord.log&quot;



quiescent=yes



# A sample virual with a fallback that will override the gobal setting



virtual=192.168.136.10:80



        real=192.168.136.11:80  ipip



        real=192.168.136.12:80  ipip



        real=192.168.136.101:80 ipip



        real=192.168.136.102:80 ipip



        real=192.168.136.103:80 ipip



        fallback=127.0.0.1:80   gate



        service=http



        request=&quot;test.html&quot;



        receive=&quot;Test Page&quot;



        virtualhost=www.funbsd.net



        scheduler=rr



        #persistent=600



        #netmask=255.255.255.255



        protocol=tcp





在每个Real Server的中添加监控页：



echo &quot;Test Page&quot; >> /var/www/html/test.html




Patch


在启动集群系统之前，我们认为包括Load Balancer和Backup在内的所有服务器都是Real Server。

在服务器上添加以下脚本/etc/init.d/tunl，用来配置tunl端口，应用arp补丁：



#!/bin/sh



# chkconfig: 2345 70 10



# description: Config tunl port and apply arp patch



VIP=192.168.136.10

. /etc/rc.d/init.d/functions

case &quot;$1&quot; in



    start)



        echo &quot;Tunl port starting&quot;



        ifconfig tunl0 $VIP netmask 255.255.255.255 broadcast $VIP up



        echo 1 > /proc/sys/net/ipv4/ip_forward



        echo 1 > /proc/sys/net/ipv4/conf/all/hidden



        echo 1 > /proc/sys/net/ipv4/conf/tunl0/hidden



        ;;



    stop)



        echo &quot;Tunl port closing&quot;



        ifconfig tunl0 down



        echo 1 > /proc/sys/net/ipv4/ip_forward



        echo 0 > /proc/sys/net/ipv4/conf/all/hidden



        ;;



    *)



        echo &quot;Usage: $0 {start|stop}&quot;



        exit 1



esac





如果有多个Virutal IP，可以使用tunl0:0,tunl0:1...。





chmod 755 /etc/init.d/tunl



chkconfig --add tunl





在Load Balancer和Backup上，这个脚本的启动级必须先于heartbeat，关闭级必须后于heartbeat。


Scripts


在HeartBeat资源文件(/etc/ha.d/haresources)中定义了实现集群所需的各个软件的启动脚本。

这些脚本必须放在/etc/init.d或者/etc/ha.d/resource.d目录里，启动顺序不能变：



loadbalancer lvs IPaddr::192.168.136.10/24/eth0 ipvsadm ldirectord



IPaddr的作用是启动Virutal IP，它是HeartBeart自带的一个脚本。

ipvsadm的作用是在启动的时候把所有Real Server加入群中。

ldirectord的作用是启动ldirectord监控程序。

lvs的作用是为启动Load Balancer做准备，关闭tunl端口，取消arp补丁：



#!/bin/sh



# chkconfig: 2345 90 10



# description: Preparing for Load Balancer and Real Server switching



VIP=192.168.136.10

. /etc/rc.d/init.d/functions

case &quot;$1&quot; in



    start)



        echo &quot;Preparing for Load Balancer&quot;



        ifconfig tunl0 down



        echo 1 > /proc/sys/net/ipv4/ip_forward



        echo 0 > /proc/sys/net/ipv4/conf/all/hidden



        ;;



    stop)



        echo &quot;Preparing for Real Server&quot;



        ifconfig tunl0 $VIP netmask 255.255.255.255 broadcast $VIP up



        echo 1 > /proc/sys/net/ipv4/ip_forward



        echo 1 > /proc/sys/net/ipv4/conf/all/hidden



        echo 1 > /proc/sys/net/ipv4/conf/tunl0/hidden



        ;;



    *)



        echo &quot;Usage: lvs {start|stop}&quot;



        exit 1



esac







chmod 755 /etc/ha.d/resource.d/lvs



启动集群系统：



/etc/init.d/heartbeat start




Reference


http://www.linuxvirtualserver.org/

http://www.linux-ha.org/

http://www.ultramonkey.org/

http://www.linuxts.com/modules/sections/index.php?op=viewarticle&artid=375

http://www.yesky.com/SoftChannel/72341302397632512/20040311/1776261.shtml

http://www-900.ibm.com/developerWorks/cn/linux/theme/special/index.shtml#cluster
