vsphere DRS高级设置之规则

07098

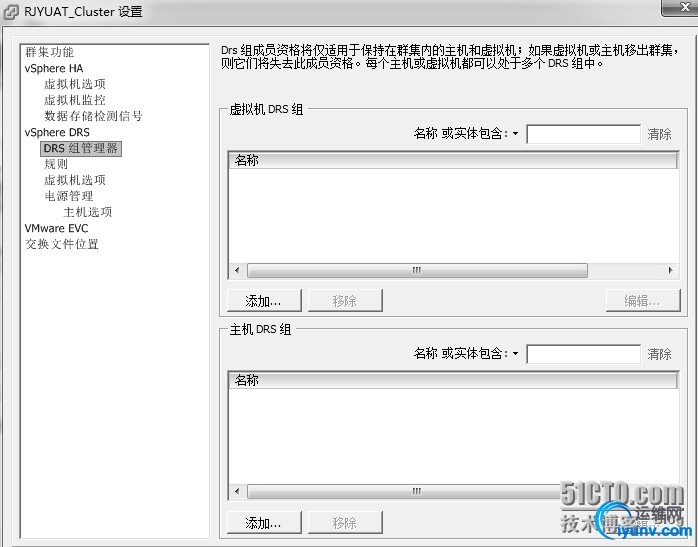

                      1、DRS组合管理器：可以创建虚拟机与主机间的关联性规则，从而与适当的虚拟机 DRS组建立关联性（或反关联性）关系
2、规则：控制群集内主机上的虚拟机的放置位置。可以创建两种类型的规则。一种是用于指定虚拟机组和主机组之间的关联性或反关联性。关联性规则规定，所选虚拟机 DRS组的成员可以或必须在特定的主机 DRS组成员上运行。反关联性规则规定，所选虚拟机 DRS组的成员不能在特定的主机DRS组成员上运行。另一种是用于指定各个虚拟机之间的关联性或反关联性。指定关联性的规则会使 DRS尝试将指定的虚拟机一起保留在同一台主机上（例如，出于性能考虑）。
为了控制虚拟机的位置，vSphere 同时提供了虚拟机到虚拟机（VM-VM）和虚拟机到主机（VM-Host）的规则

• VM-VM的关联性规则指定了虚拟机可以呆在一起，运行在同一个主机（关联规则）或者他们不允许在同一主机（违反规则）

• VM-Host关联性规则制定了哪些虚拟机在一个DRS组，或者应该运行在一个主机上的DRS组



VM-VM关联规则：一个VM-VM关联规则指定了虚拟机应该运行在同一个主机上
VM-VM 违反关联规则：一个VM-VM违反关联规则是为了实现相反的关联规则：它指定了哪些虚拟机不允许运行在同一个主机上。
VM-VM关联规则-对HA的影响：VMware HA不知道VM-VM关联和反关联的规则，主机发生故障后，VMware HA可能在同一个主机上重新启动该虚拟机，但是DRS将在下一次调用期间（15分钟）纠正这个冲突。
VM-VM关联规则-对DRS的影响：VM-VM关联规则限制迁移的选择和放置，更多的约束在移动性上，在确定最佳的虚拟机位置来达到群集平衡之前，DRS将首先遵从关联规则和纠正违反的约束。在小的群集或者大的群集都有大量的规则，这些行为可能导致欠佳的群集平衡和资源分配。虽然DRS可能暂时违反VM-VM关联规则如果必要的虚拟机安置，它将在下一次调用周期纠正冲突，如果可能会再次影响资源分配。
VM-Host关联规则：VM-Host关联规则指定是否虚拟机属于虚拟机的DRS组或者应该运行在ESXi主机的主机DRS组。

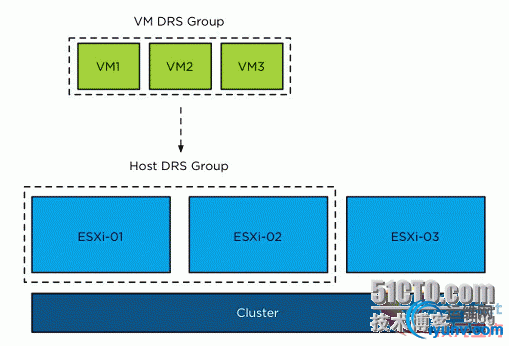

VM-Host关联和反关联规则被配置被认为是强制性的规则，表现在vSphere客户端“必须运行”或者优先规则，表现为“应该运行”。如下图为VM-Host关联规则

VM-Host关联规则建立了一组虚拟机和一组ESXi主机之间的关联，请注意VM DRS组能独立运行在位于主机DRS组清单中ESXi主机上，它们是不需要运行同一台主机的主机DRS组中-除非主机组保护只有一个主机，当然。
关联VM-Host规则可用于隔离子群集里主机上的虚拟机，以遵从ISV许可规定，VM-Host反关联规则可能被用来通过不同的故障域隔离虚拟机以提高可用性，例如故障域能够通过一个刀片服务器机箱或者塔式主机或者一组机架服务器连接到同一个电源，VM-Host关联规则由三部分组成。

• 虚拟机DRS组

• 主机DRS组

• 指定（例如，必须/应该 运行其上）



注意：VM-Host关联规则适用于一个特定的群集，因此，他们只包含属于特定群集里的虚拟机和ESXi主机。
虚拟机DRS组：虚拟机DRS组包括适用于虚拟机的规则，请注意，如果一台虚拟机被从群集中移除，它会自动从虚拟机DRS组移除，但是，如果虚拟机想返回群集，它不能自动返回。
主机DRS组：主机DRS组包括适用于ESXi主机的规则，类似于虚拟机的行为，如果一个ESXi主机被从群集移除，它会自动从主机DRS组移除，但是，如果主机想返回群集，它不能自动返回。
指定：两种不同类型的VM-Host规则是可用的，一个VM-Host关联规则要么是一个“必须”规则要么是个“应该”规则。

• 应该（not）运行：“应该”规则是DRS和DPM的有利规则。DRS和DPM尽最大的努力试图满足这些规则，但是必要情况下DRS和DPM也能违反规则

• 必须（not）运行：“必须”规则是HA，DRS和DPM的强制规则，它指定ESXi主机的DRS组，迫使指定的虚拟机运行或者不运行在ESXi主机上。



3.规则设置
vSphere DRS规则的设置
为了更加方便的使用，vSphere DRS还设置了不同的应用规则，比方说限制某些VM必须在特定主机运行，或者某俩个VM不能在同一主机运行等等。。。
1)首先创建一个DRS组，然后创建一个虚拟机的DRS组。
2) 单独的虚拟机：指定DRS组的VM必须分开在不同的主机DRS组运行；
    聚集的虚拟机：指定DRS组的VM必须分开在相同的主机DRS组运行；
    虚拟机到主机：可以指定特定的VM组必须在组中的主机上运行，应在组中的主机上运行，不得在组中的主机上运行，不应在组中的主机上运行。
    如果俩个规则有冲突，那么是无法执行的，如下图所示。

4. vsphere DRS 规则设定位置
