PXE（CentOS 6.7）:准备环境：

pxe简介：
PXE(preboot execute environment，预启动执行环境)是由Intel公司开发的最新技术，工作于Client/Server的网络模式，支持工作站通过网络从远端服务器下载映像，并由此支持通过网络启动操作系统，在启动过程中，终端要求服务器分配IP地址，再用TFTP（trivial file transfer protocol）或MTFTP(multicast trivial file transfer protocol)协议下载一个启动软件包到本机内存中执行，由这个启动软件包完成终端（客户？）基本软件设置，从而引导预先安装在服务器中的终端操作系统。PXE可以引导多种操作系统，如：Windows95/98/2000/windows2003/windows2008/winXP/win7/win8,linux等。

1.dhcp主机安装服务：

1.安装后默认dhcpd.conf没有配置信息，所以之际复制一份模板：
安装dhcp：yum -y install dhcp
cp /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf

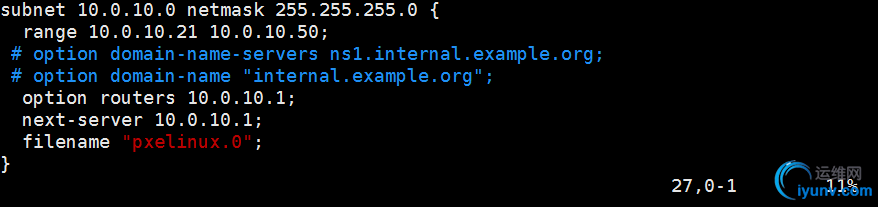

首先修改配置文件：



range ip：地址池配置范围
option routers：路由网关
next-server：告诉dhcp，tftp服务器地址
filename：请求获取的文件


2.准备镜像资源，本机直接挂载光盘资源。
mount -r /dev/cdrom /mnt

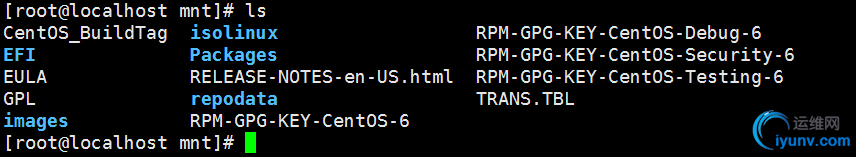

在images和isolinux目录里面复制以下文件：

复制：

1 2	[iyunv@localhost pxeboot]# cp vmlinuz initrd.img /var/lib/tftpboot/ [iyunv@localhost isolinux]# cp isolinux.cfg vesamenu.c32 splash.jpg boot.msg /var/lib/tftpboot/

创建文件：

1 2	[iyunv@localhost isolinux]# mkdir /var/lib/tftpboot/pxelinux.cfg [iyunv@localhost isolinux]# cp isolinux.cfg /var/lib/tftpboot/pxelinux.cfg/default

至此基本配置完成。

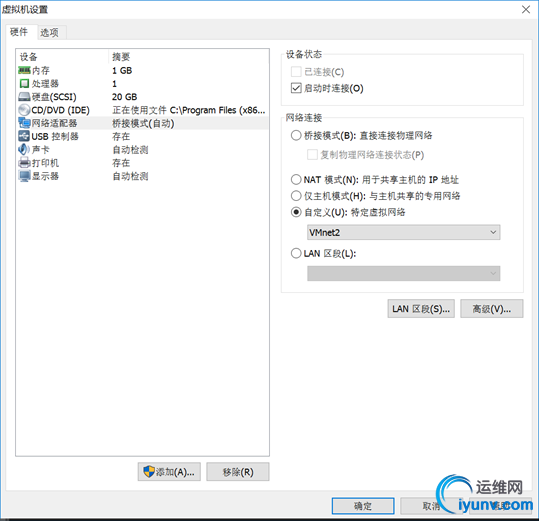

2.新建虚拟机

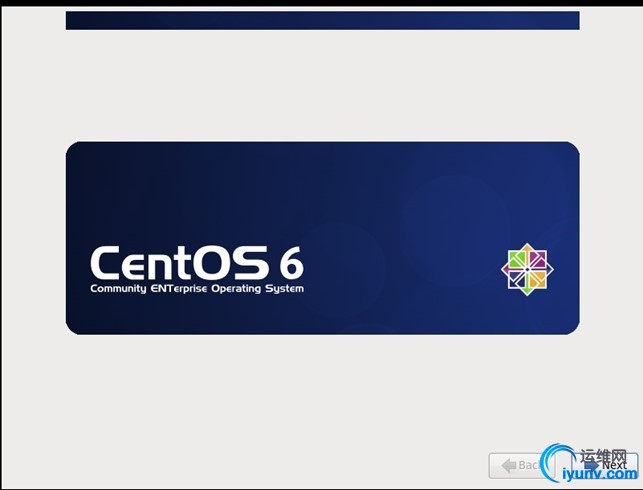

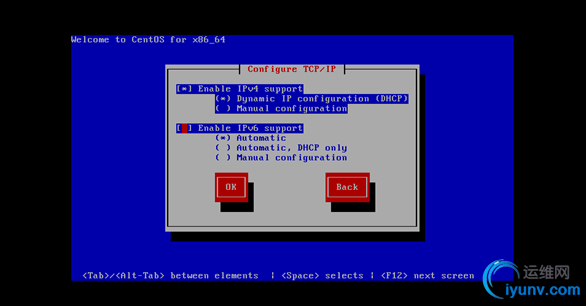

网络模式为dhcp主机地址段：ok完成pxe

3.创建文件树

1	[iyunv@localhost ~]# mkdir /var/www/html/centos6

将光盘文件卸载，并挂载到

1	[iyunv@localhost ~]# mount -r /dev/cdrom /var/www/html/centos6/

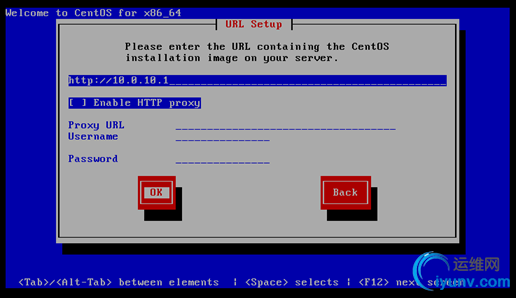

地址填写为：http：//10.0.10.1/centos6  也就是管盘文件挂载的地方
至此已经完成。可以安装了。




2.cobbler

1.Cobbler 概述

Cobbler由python语言开发，是对PXE和Kickstart以及DHCP的封装。融合很多特性，提供了CLI和Web的管理形式。更加方便的实行网络安装。同时，Cobbler也提供了API接口，使用其它语言也很容易做扩展。它不紧可以安装物理机，同时也支持kvm、xen虚拟化、Guest OS的安装。更多的是它还能结合Puppet等集中化管理软件，实现自动化的管理。

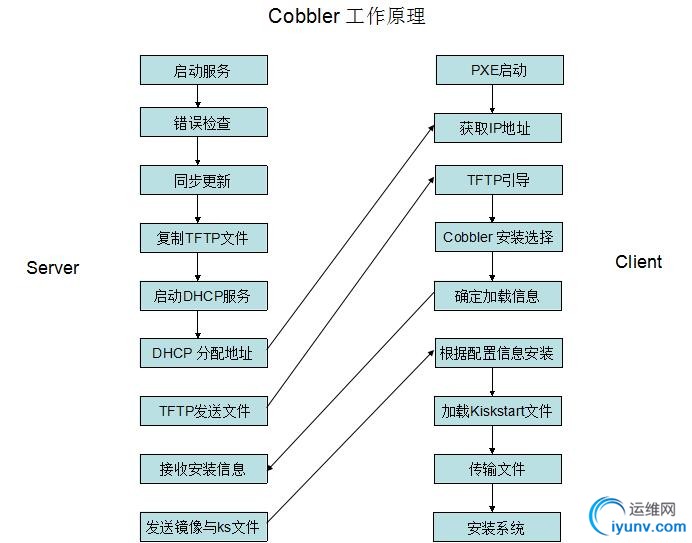

下面我们来简单的说明一下，

Server端：

• 第一步，启动Cobbler服务
• 第二步，进行Cobbler错误检查，执行cobbler check命令
• 第三步，进行配置同步，执行cobbler sync命令
• 第四步，复制相关启动文件文件到TFTP目录中
• 第五步，启动DHCP服务，提供地址分配
• 第六步，DHCP服务分配IP地址
• 第七步，TFTP传输启动文件
• 第八步，Server端接收安装信息
• 第九步，Server端发送ISO镜像与Kickstart文件



Client端：

• 第一步，客户端以PXE模式启动
• 第二步，客户端获取IP地址
• 第三步，通过TFTP服务器获取启动文件
• 第四步，进入Cobbler安装选择界面
• 第五步，客户端确定加载信息
• 第六步，根据配置信息准备安装系统
• 第七步，加载Kickstart文件
• 第八步，传输系统安装的其它文件
• 第九步，进行安装系统



支持多安装树的pxe。
            PXE:yum repository, (vmlinuz+initrd.img) Distribution
                  单个系统安装：
                        特定系统：(pxeboot) vmlinuz, initrd.img
                        特定系统安装源：yum repository

三个核心组件：
      1.repository：
               mirror
               import
       2.    distribution
       3.   profile

1.安装cobbler
需要安装epel源：wget http://mirrors.aliyun.com/epel/6 ... ease-6-8.noarch.rpm

yum安装软件:

1 2	[iyunv@localhost ~]# yum install cobblercobbler-web pykickstart debmirror httpdsyslinux [iyunv@localhost ~]# yum install dhcptftp-server

启动cobbler，httpd，tftp，dhcp等程序。

tftp，httpd，dhcp，还包括DNS这些服务都可以由cobbler代为管理，也可以独立管理。这里都将这些服务设置为单独管理。



配置cobbler

1 2 3 4 5 6 7 8 9

[iyunv@localhost tftpboot]# vim/etc/cobbler/settings #this is the address of the cobbler server -- as it is used # bysystems during the install process, it must be the address # orhostname of the system as those systems can see the server. # ifyou have a server that appears differently to different subnets #(dual homed, etc), you need to read the --server-override section # ofthe manpage for how that works. server:10.0.10.1

启动cobbler服务，运行cobbler check：

1	servicecobbler start

运行check后出现如下一堆问题，下面逐个解决：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

[iyunv@localhost tftpboot]# cobbler check The following are potential configuration items that you maywant to fix: 1 : For PXE to be functional, the 'next_server' field in/etc/cobbler/settings must be set to something other than 127.0.0.1, and shouldmatch the IP of the boot server on the PXE network. 2 : SELinux is enabled. Please review the following wiki pagefor details on ensuring cobbler works correctly in your SELinux environment:     https://github.com/cobbler/cobbler/wiki/Selinux 3 : some network boot-loaders are missing from/var/lib/cobbler/loaders, you may run 'cobbler get-loaders' to download them,or, if you only want to handle x86/x86_64 netbooting, you may ensure that youhave installed a *recent* version of the syslinux package installed and canignore this message entirely.  Files in this directory, should you want tosupport all architectures, should include pxelinux.0, menu.c32, elilo.efi, andyaboot. The 'cobbler get-loaders' command is the easiest way to resolve theserequirements. 4 : change 'disable' to 'no' in /etc/xinetd.d/rsync 5 : reposync is not installed, need for cobbler reposync,install/upgrade yum-utils? 6 : comment out 'dists' on /etc/debmirror.conf for properdebian support 7 : comment out 'arches' on /etc/debmirror.conf for properdebian support 8 : The default password used by the sample templates for newlyinstalled machines (default_password_crypted in /etc/cobbler/settings) is stillset to 'cobbler' and should be changed, try: "openssl passwd -1 -salt'random-phrase-here' 'your-password-here'" to generate new one 9 : fencing tools were not found, and are required to use the(optional) power management features. install cman or fence-agents to use them Restart cobblerd and then run 'cobbler sync' to apply changes.

1）修改next server

1 2 3 4

# ifusing cobbler with manage_dhcp, put the IP address # ofthe cobbler server here so that PXE booting guests can find it # ifyou do not set this correctly, this will be manifested in TFTP open timeouts. next_server:10.0.10.1

2）若仅为x86/x86_64架构的服务器提供服务，安装syslinux即可

1	#yum install syslinux

3)修改rsync的选项为启用：

1	[iyunv@localhost tftpboot]# chkconfig rsync on

5）安装ksvalidator

1	# yum install -y pykickstart

6，7）注释掉一下两行/etc/debmirror.conf

1 2	#@dists="sid"; #@arches="i386";

8）添加修改一个新的密码：

1 2 3 4 5 6 7

[iyunv@localhost ~]# vim /etc/cobbler/settings [iyunv@localhost tftpboot]# openssl passwd -1 -salt 'opensslrand -hex 4' Password: $1$openssl $yjM9zoJu5exGoBYrfY.9C. [iyunv@localhost tftpboot]# default_password_crypted: "$1$openssl$yjM9zoJu5exGoBYrfY.9C."

配置完成后

1 2	cobbler sync service cobbler restart

检查目录已经生成：

1 2 3 4

[iyunv@localhost tftpboot]# cd /var/lib/tftpboot/ [iyunv@localhost tftpboot]# ls boot  etc  grub  images  memdisk menu.c32  ppc  pxelinux.0  pxelinux.cfg  s390x [iyunv@localhost tftpboot]#

挂载光盘：

1 2	[iyunv@localhost ~]# umount /dev/cdrom [iyunv@localhost ~]# mount /dev/cdrom /media/ -r

cobbler import 加载光盘自动生成distro，时间比较长

1	[iyunv@localhost ~]# cobbler import --path=/media/--name=centos6.7-x86_64

查看已经生成：

1 2 3

[iyunv@localhost ~]# cd /var/www/cobbler [iyunv@localhost cobbler]# ls aux  images  ks_mirror  links  localmirror pub  rendered  repo_mirror  svc

制作ks.cfg文件

首先安装system-config-kickstart。

1	yum install system-config-kickstart

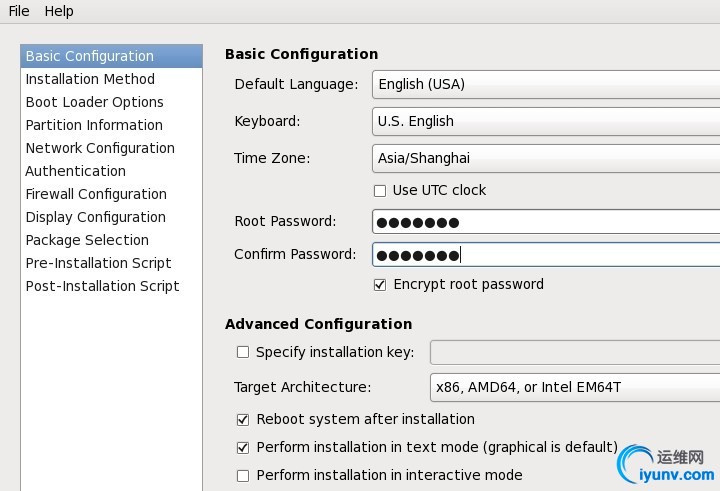

执行system-config-kickstart启用图形界面进行配置

1	system-config-kickstart

将制作好的文件保存在本机上

将文件导入到以下地方并且添加profile：

1 2 3 4

[iyunv@localhost ~]# cp ks.cfg /var/lib/cobbler/kickstarts/ cp: overwrite `/var/lib/cobbler/kickstarts/ks.cfg'? y [iyunv@localhost ~]# cobbler distro list    centos6.7-x86_64

即为某个distro提供kickstart文件来生成一个特定的系统安装配置。

1 2	[iyunv@localhost ~]# cobbler profile add--name="centos6.-x86_64-web" --distro=centos6.7-x86_64--kickstart=/var/lib/cobbler/kickstarts/ks.cfg [iyunv@localhost ~]#

查看一下：

1 2 3 4 5 6

[iyunv@localhost ~]# cobbler profile list    centos6.6-x86_64-web    centos6.7-x86_64 [iyunv@localhost ~]# [iyunv@localhost ~]# cobbler sync   ####注意每一次修改配置都要执行一下sync

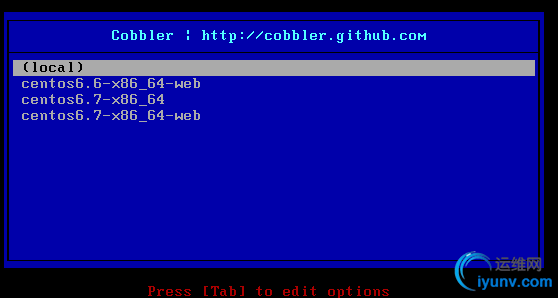

测试完成，已经可以自动化安装了。

3.cobbler web界面

cobbler_web支持多种认证方式，如authn_configfile、authn_ldap或authn_pam等，这里使用authn_pam模块实现认证。

1 2 3 4

[iyunv@node1 ~]# vim/etc/cobbler/modules.conf [authentication] module = authn_pam

添加系统用户：

1 2 3 4

[iyunv@node1 ~]# useradd baby [iyunv@node1 ~]# echo"baby" | passwd --stdin baby Changing password for user baby. passwd: all authentication tokensupdated successfully.

添加该系统用户至/etc/cobbler/users.conf文件

1 2 3

[iyunv@node1 ~]# vim/etc/cobbler/users.conf [admins] admin = "baby"

配置完成重启cobbler服务：

1 2 3

[iyunv@node1 ~]# service cobblerdrestart Stopping cobblerdaemon:                                  [  OK  ] Starting cobblerdaemon:                                  [  OK  ]

如果用默认验证方式：
需要[iyunv@localhost cobbler]#  htdigest/etc/cobbler/users.digest "Cobbler" cobbler

1 2 3

Adding user cobbler in realm cobbler New password: Re-type new password:

[iyunv@localhost kickstarts]# 创建digest文件：

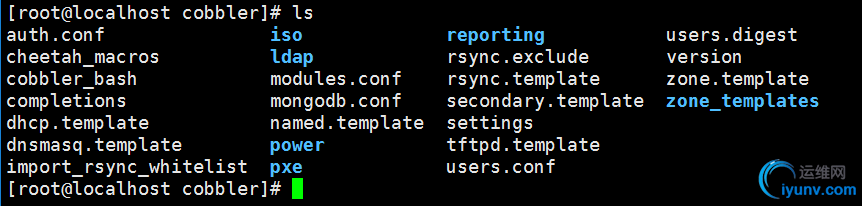

查看已经文件已经生成：users.digest

1 2 3

[iyunv@localhost cobbler]# cobbler sync [iyunv@localhost cobbler]# service httpd restart [iyunv@localhost cobbler]# service cobblerd restart

测试已经可以登录了：

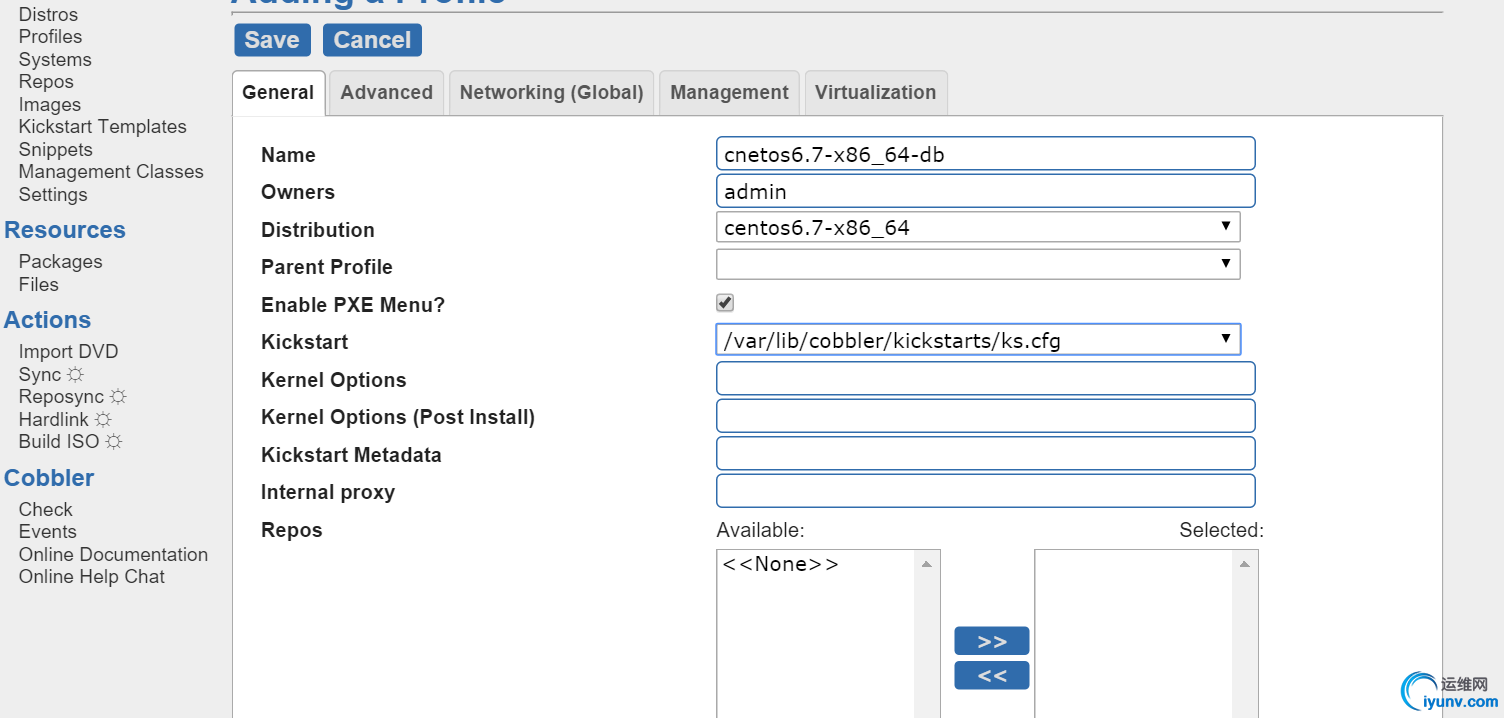

创建一个：

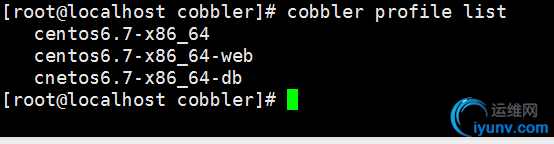

执行cobbler sync：发现已经成功：


注意：
                  (1)dhcp服务定义filename
                        filename"pxelinux.0"

                  (2)/etc/cobbler/settings
                        manage_dhcp:0
                        manage_tftpd:0

                  (3)使用cobbler import可直接导致光盘中安装树，会自动生成相应的distro及profile
                        生成的profile会使用默认的ks文件/var/lib/cobbler/kickstarts/default.ks文件

                  (4)可自定义kicsktart文件，而后新建profile

                  (5)cobbler_web 2.6中使用htdigest的认证方式，添加用户
                        htdigest/etc/cobbler/users.digest "Cobbler" cobbler
