vSphere中Vlan的应用

9769869

随着虚拟化技术的应用，越来越多的公司将自己的服务器进行了整合，几台物理Esxi Host组成的Cluster中可能承载了几十台的服务器，这就对网络提出了一个要求，服务器和PC之间、不同的服务器之间可能不在同一网段。本章就Vlan在vSphere中的应用进行阐述。

首先需要说明的一点是，在vSphere中Vlan的Tag可以在3个地方设置，物理交换机，虚拟交换机的端口组，和虚拟机的虚拟网卡上，对应的存在形式为：EST（external switch trunk）、VST（virtual switch trunk）、VGT（virtual guest trunk），3种类型可根据业务的需求可以进行选择，详细内容如下：

1.EST

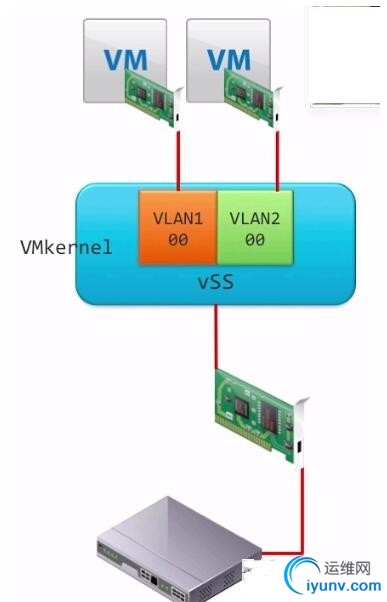

如图所示，此时的Vlan Tag设置在物理交换机的端口上，而虚拟交换机的端口组和虚拟机上不需要做任何设置（即将Vlan ID设为0），这时在该Esxi Host这块物理网卡下的所有虚拟机将处于同一Vlan。该方案的优点是配置简单，只需要将物理交换机上的端口加入相应Vlan，并确保物理交换机上有该Vlan信息，缺点是利用率低，每一个物理网卡只能属于1个Vlan。
2.VST

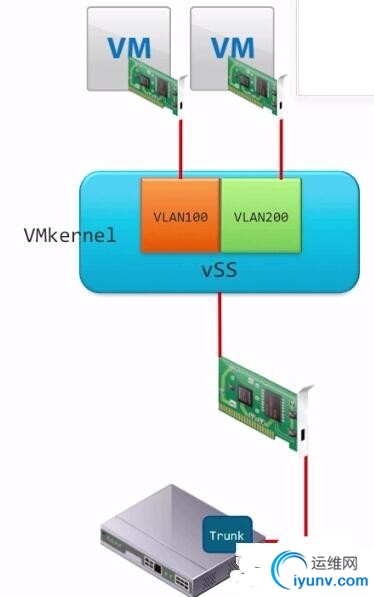

这种是目前企业使用最多的形式，将Esxi Host网卡所连接的物理交换机的口做成Trunk，虚拟交换机上不同的端口组可以设置为不同的Trunk ID，同一端口组下的所有虚拟机在相同的Vlan。该方案需要确保物理交换机上有虚拟交换机所有端口组的Vlan信息，同时要保证虚拟交换机端口组上的Vlan ID设置正确。优点是可以在同一网卡下设置不同的Vlan，提高的网卡利用率。
3.VGT

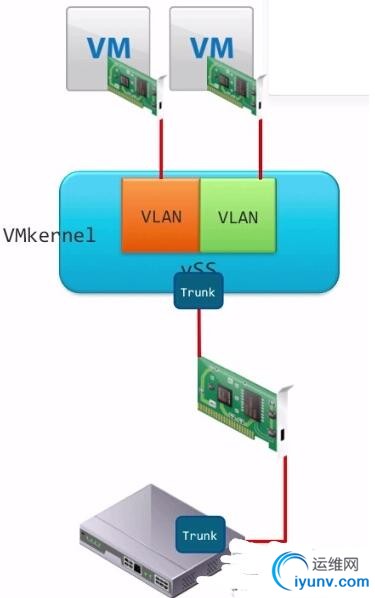

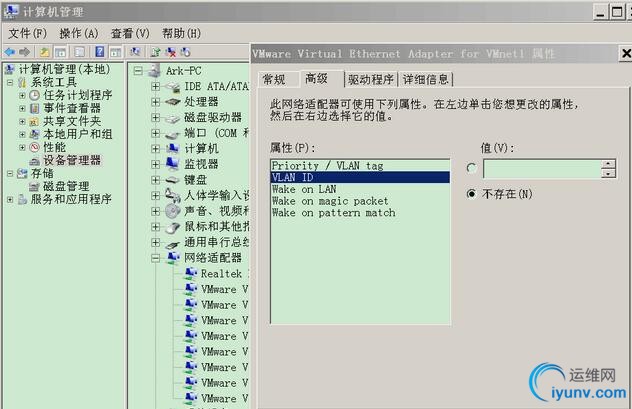

这种方式在目前的生产环境中使用的较少，它是将Esxi Host网卡所连接的物理交换机的口做成Trunk，并确保物理交换机上有所有Vlan的信息，同时将虚拟交换机上的端口组也是设置为Trunk（即端口组在设置Vlan ID时，选择4095），还需要去虚拟机的网卡上设置Vlan ID，此时需要注意的一点是：虚拟机的网卡类型需要为VMXNET3，否则无法配置。

该方法的优点是非常灵活，所有的虚拟机都可以属于不同的Vlan，缺点就是工作量大，需要对每一台虚拟机进行修改，以上就是Vlan在vSphere中的3种不同应用形式。
