vSphere中CPU的设置选择及运行流程

9780j

随着虚拟化的普及，越来越多的服务器通过hypervisor被整合到了一起，解决了传统服务器CPU利用率常年不到15%的痛点。VM官方的建议是将CPU按照1：10的比例进行整合，整合后每一个虚拟机的VCPU该如何选择，是单socket多core，还是多socket单core；性能怎么样，依据什么判断。本章就针对上述问题进行阐述。
1.CPU的设置选择，是单socket多core，还是多socket多core？
在设置CPU的前，需要说一下PCPU、VCPU和LCPU的概念：
    Socket：物理机的CPU插槽数。
    PCPU：物理机上实际的CPU，通常我们所说的core。
    VCPU：分配给虚拟机的CPU。
    LCPU：PCPU在实际执行时所需要用到的逻辑CPU。每一个VCPU最终都会反映到PCPU上，而每一个PCPU在执行时，都需要找到一个空闲的LCPU，在不开启超线程的情况下，每一个物理CPU（core）只有一个LCPU。

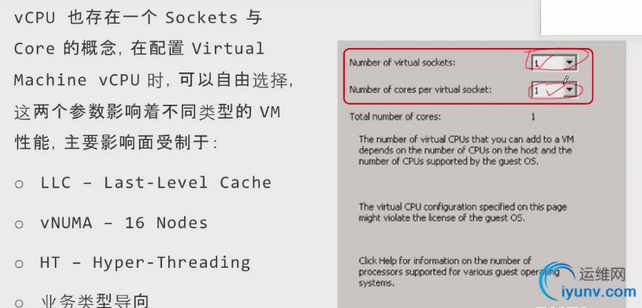

当我们在创建一个虚拟机的时候，会让我们选择如何设置该虚拟机的CPU，如图所示：

对上图中做提到的几个概念做下解释：

    LLC：全称last-levelcache，他仅局限VCPU的概念里。以单socket多core为例，当下一次VCPU需要PCPU的资源时会直接去LLC里面调用，减少了调度的时间。
    Muma：non-uniformmemory access，在物理机中，该技术将指定内存的访问直接定位到本地相关的CPU上，将指定的内存与相关CPU进行关联。我们可以将Numa看成一个资源包，里面包含了CPU和Memory，当一个Numa所提供的资源满足操作需求时，该操作会在这一个Numa中完成，而不再去做跨Numa的调度。

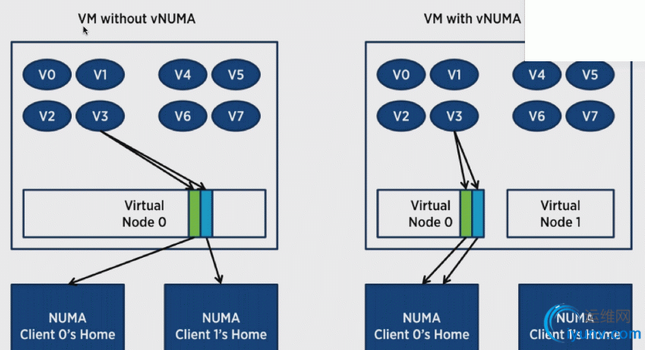

    vNuma：与物理机的Numa类似，当开启vNuma后，虚拟机VCPU的资源请求默认会被分配到一个Home节点中，节点内的Memory满足需求时，极大的降低了资源调度的延迟，只有当1个Numa节点不能满足需求时，才会跨Numa节点。Esxi5.5支持16个节点的Numa，Esxi6.0支持32个节点的Numa。

抛开业务类型导向，单针对LLC，vNuma和超线程来说，推荐单socket多core。考虑到承载业务种类的不同，依据经验分布式业务、数据库业务推荐多socket单core，而wbe类型的业务推荐单socket多core。
2.CPU在vSphere中的运行流程

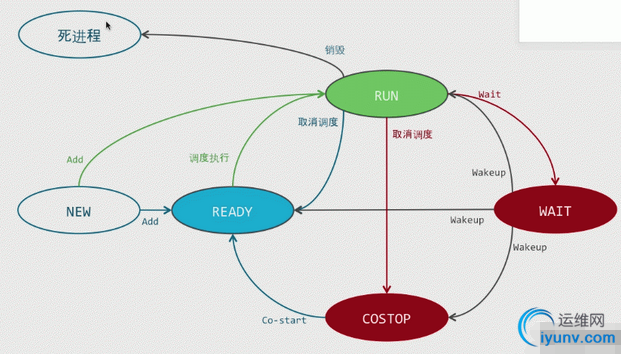

在讲述前，我们需要知道CPU在vSphere中的几种存在形式。CPU在vSphere中共有4种存在形式，分别为run、wait、costop、ready，其运行过程如下图所示：

    ready：虚拟CPU等待物理CPU的调度，在esxtop下表示为%rdy。
    run：不用多说，CPU正常运行，在esxtop下表示为%run。
    wait：当虚拟机不需要进行CPU调度的状态，最常见的表现形式为虚拟机的挂起，在esxtop下表示为%wait。
    costop：虚拟机等待执行，但是由于此时空闲的PCPU数量小于该虚拟机的VCPU设置数量而被迫的等待，在esxtop下表示为%cstp。
由上图我们知道，当开启一个新的虚拟机时，如果它能够找道空闲的LCPU就会直接进入run的状态，否则会进入ready状态直至它找道空闲的LCPU。所有的状态都可以由ready状态进入到run状态，由此我们知道，ready状态的值，是衡量CPU性能的一个重要参考。在client端和esxtop下能够查看CPU的ready值，由于单位不同，所以得到的值也不同，以一台名为BDC的虚拟机为例，如图所示：

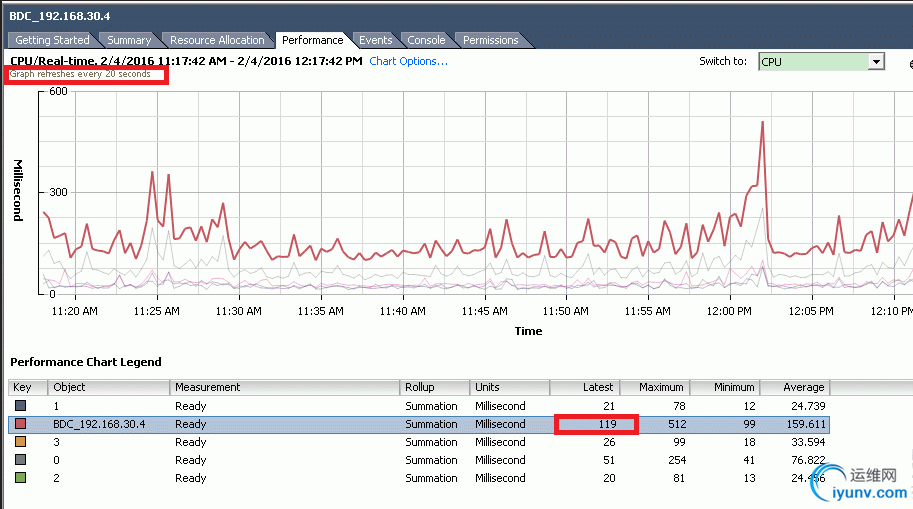

Client端ready值（以毫秒为单位）

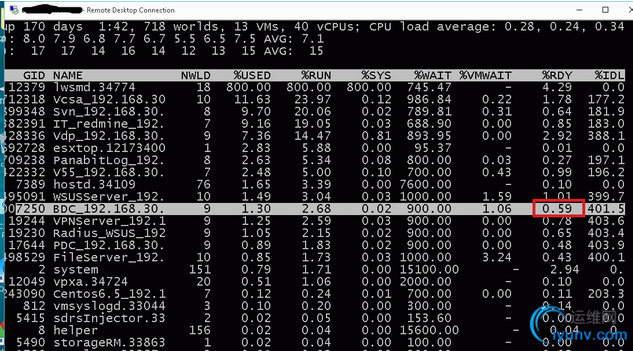

Esxtop命令下的ready值（以百分比为单位）

由上图得知，同一虚拟机在client端得到的ready值为119ms，在esxtop下是0.59%，细心的人会发现在client端是以每20s为周期显示，由此我们得出：119÷20000=0.00595≈0.59%。

通常情况ready的值小于1000ms即5%的时候，我们会认为虚拟机的CPU处在一个正常的状态，当他的值大于1000ms时，我们就要适当做出调整了，所以说，虚拟机的VCPU并不是越多越好。
