LVS负载均衡之NAT配置

12312

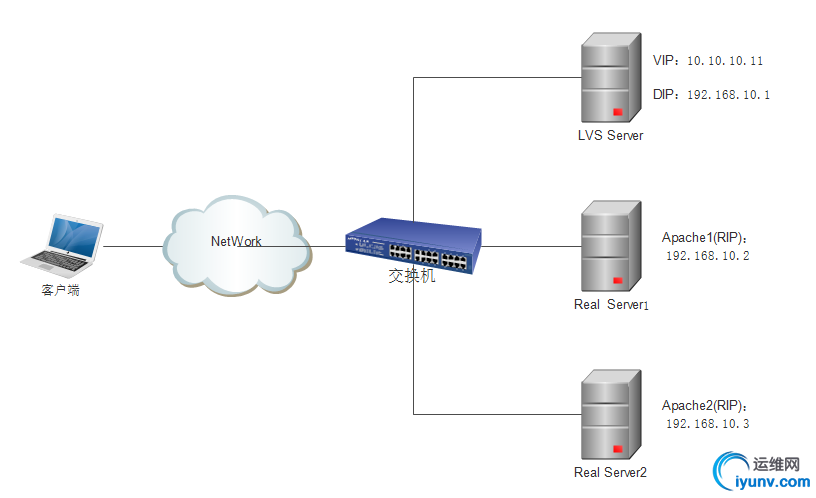

1.实验环境：
  1.1 三台服务器，其中一台为LVS服务器，另外两台为APACHE
  1.2 LVS服务器具有两块网卡，VIP为10.10.10.11(提供服务的地址)；DIP为192.168.10.1(与RIP通信的地址)。
  1.3 另外两台服务器都是一块网卡，地址与LVS服务器的内网网卡在同一个网段；APACHE1网址为192.168.10.2，APACHE2地址为192.168.10.3。

2.基本的配置：
2.1 由于LVS不能和iptables一起使用，确保LVS服务器上iptables已经关闭；
2.2 为了实验方便起见，各Real Server的iptables也关闭；
2.3 关闭所有的selinux。
在所有服务器执行以下命令：

1 2	[iyunv@localhost ~]# /etc/init.d/iptables stop [iyunv@localhost ~]# setenforce 0

3.配置各服务器IP地址及：
  3.1 配置LVS服务器的IP：eth0为VIP，eth1为DIP。

1 2	[iyunv@localhost ~]# ifconfig eth0 10.10.10.11/24 up [iyunv@localhost ~]# ifconfig eth1 192.168.10.1/24 up

  3.2 配置Real Server的IP地址和网关地址：
   3.2.1 Apache1：

1 2	[iyunv@localhost ~]# ifconfig eth0 192.168.10.2/24 up [iyunv@localhost ~]# route add default gw 192.168.10.1

   3.2.2 Apache2：

1 2	[iyunv@localhost ~]# ifconfig eth0 192.168.10.3/24 up [iyunv@localhost ~]# route add default gw 192.168.10.1

4.配置LVS提供负载均衡服务：
  4.1 安装ipvsadm服务：

1	[iyunv@localhost ~]# yum install -y ipvsadm

  4.2 添加LVS集群服务：

1	[iyunv@localhost ~]# ipvsadm -A -t 10.10.10.11:80 -s rr

  4.3 向LVS集群服务中添加Real Server：

1 2	[iyunv@localhost ~]# ipvsadm -a -t 10.10.10.11:80 -r 192.168.10.2 -m [iyunv@localhost ~]# ipvsadm -a -t 10.10.10.11:80 -r 192.168.10.3 -m

  4.4 开启服务器的转发模式(临时)：

1	[iyunv@localhost ~]# echo 1 >/proc/sys/net/ipv4/ip_forward

  4.5 开启服务器的转发模式(永久)：

1	[iyunv@localhost ~]# sed -i 's@\(net.ipv4.ip_forward = \)0@\11@g' /etc/sysctl.conf

5.为Real Server提供httpd服务，Apache1提供网页文件内容为web1，Apache2提供网页文件内容为web2：(两台服务器操作基本一致，我只演示其中一个)：
  5.1 安装httpd服务：

1	[iyunv@localhost ~]# yum install -y httpd

  5.2 提供网页文件：

1	[iyunv@localhost ~]# echo "<h1>web1</h1>" > /var/www/html/index.html

  5.3 启动服务器：

1	[iyunv@localhost ~]# service httpd start

到此已经配置结束，各位可以自行测试。我就不贴图了！
