Packet Tracer 5.0实验(一) 交换机的基本配置与管理

23htg

一、实验目标

掌握交换机基本信息的配置与管理



二、技术原理

交换机的管理方式基本分为两种：带内管理和带外管理。

     通过交换机的Console端口管理交换机属于带外管理：这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

     通过远程Telnet、拨号等方式属于带内管理。



三、交换机的命令行操作模式

主要包括：

     用户模式           Switch>

     特权模式           Switch#

     全局配置模式      Switch(config)#

     端口模式           Switch(config-if)#



四、实验步骤

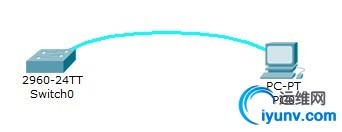

1、实验拓扑


2、交换机基本配置命令

  a. 进入特权模式

      Switch>enable                                                  //en=enable

      Switch#

  b. 进入全局配置模式
      Switch#configure terminal                                  //conf t=configure terminal

      Enter configuration commands, one per line. End with CNTL/Z.

  c. 进入交换机端口视图模式

      Switch(config)#interface fastEthernet 0/1            //int f0/1=interface fastEthernet 0/1
      Switch(config-if)#
  d. 配置交换机端口速度

      Switch(config-if)#speed ?

10    Force 10 Mbps operation
100   Force 100 Mbps operation
auto  Enable AUTO speed configuration

      Switch(config-if)#speed 100

  e. 配置交换机端口双工模式

      Switch(config-if)#duplex ?

auto Enable AUTO duplex configuration
full Force full duplex operation
half Force half-duplex operation

      Switch(config-if)#duplex full

  f. 退回到上一级模式

      Switch(config-if)#exit

      Switch(config)#

  g. 直接退回到特权模式

      Switch(config-if)#end

      Switch#

      %SYS-5-CONFIG_I: Configured from console by console
      Switch#

  h. 查看交换机版本信息

      Switch#show version


Cisco IOS Software, C2960 Software (C2960-LANBASE-M), Version 12.2(25)FX, RELEASE SOFTWARE (fc1)
Copyright (c) 1986-2005 by Cisco Systems, Inc.
Compiled Wed 12-Oct-05 22:05 by pt_team

ROM: C2960 Boot Loader (C2960-HBOOT-M) Version 12.2(25r)FX, RELEASE SOFTWARE (fc4)

System returned to ROM by power-on

Cisco WS-C2960-24TT (RC32300) processor (revision C0) with 21039K bytes of memory.


24 FastEthernet/IEEE 802.3 interface(s)
2 Gigabit Ethernet/IEEE 802.3 interface(s)

63488K bytes of flash-simulated non-volatile configuration memory.
Base ethernet MAC Address       : 0040.0B69.8831
Motherboard assembly number     : 73-9832-06
Power supply part number        : 341-0097-02
Motherboard serial number       : FOC103248MJ
Power supply serial number      : DCA102133JA
Model revision number           : B0
Motherboard revision number     : C0
Model number                    : WS-C2960-24TT
System serial number            : FOC1033Z1EY
  --More--
...
Configuration register is 0xF



  i. 查看当前生效的配置信息

     Switch#show running-config


Building configuration...

Current configuration : 1033 bytes
!
version 12.2
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname Switch
!
!
!
interface FastEthernet0/1
duplex full
speed 100
!
interface FastEthernet0/2
!
interface FastEthernet0/3
!
interface FastEthernet0/4
!
interface FastEthernet0/5
--More--
...
!
!
end



  j. 帮助信息

     ① Switch#?


Exec commands:
  <1-99>      Session number to resume
  clear       Reset functions
  clock       Manage the system clock
  configure   Enter configuration mode
  connect     Open a terminal connection
  copy        Copy from one file to another
  debug       Debugging functions (see also 'undebug')
  delete      Delete a file
  dir         List files on a filesystem
  disable     Turn off privileged commands
  disconnect  Disconnect an existing network connection
  enable      Turn on privileged commands
  erase       Erase a filesystem
  exit        Exit from the EXEC
  logout      Exit from the EXEC
  more        Display the contents of a file
  no          Disable debugging informations
  ping        Send echo messages
  reload      Halt and perform a cold restart
  resume      Resume an active network connection
  setup       Run the SETUP command facility
--More--



     ② Switch#co?

configure  connect  copy

     ③ Switch#copy ?

  flash:          Copy from flash: file system
  ftp:            Copy from ftp: file system
  running-config  Copy from current system configuration
  startup-config  Copy from startup configuration
  tftp:           Copy from tftp: file system
