Linux声卡驱动移植和测试

23rew

一、分析驱动程序，根据开发板修改代码

代码太长，就不贴了，几个注意点：

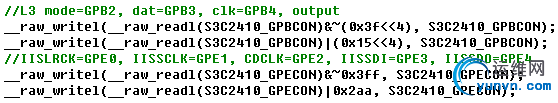

1、 查看开发板原理图和S3C2410的datasheet，UDA1341的L3MODE、L3DATA、L3CLOCK分别与S3C2410的GPB2、GPB3、GPB4相连，IISLRCK=GPE0, IISSCLK=GPE1, CDCLK=GPE2,IISSDI=GPE3, IISSDO=GPE4，部分代码如下:

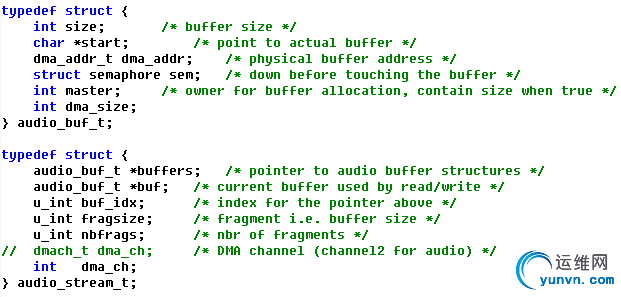

2、 两个重要结构体：audio_buf_t和audio_stream_t，其中audio_stream_t 为音频流数据组成了一个环形缓冲区；

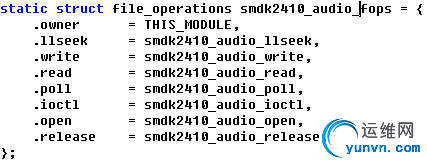

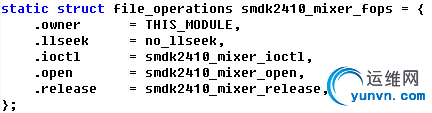

3、 file_operations结构体，open()、write()、read()、ioctl()、release()等函数的底层实现；




4、 DMA的原理；
5、 驱动加载和卸载等；

二、向内核中添加声卡驱动
1、  配置内核中的声卡选项；
注意：UDA1341的驱动程序s3c2410-oss.c在linux/sound/oss/目录下（内核版本：Linux-2.6.8.1）。

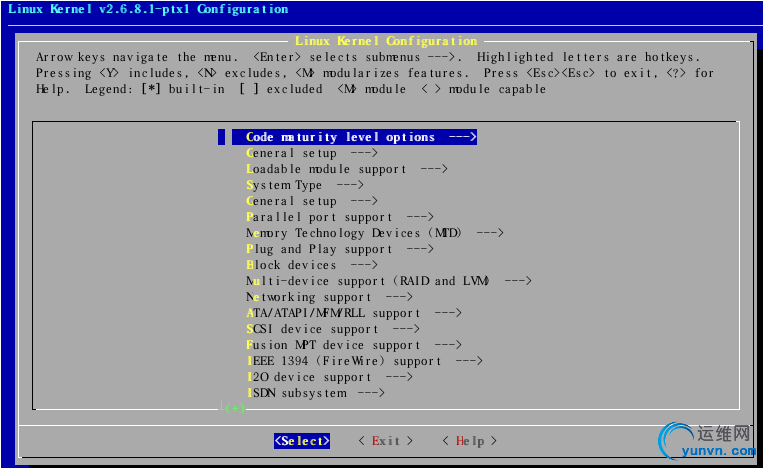

在内核树目录下输入make menuconfig，会跳出内核配置界面：

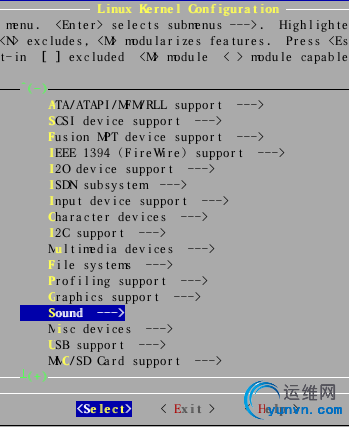

然后按键盘的向下导航键，下拉至Sound选项：

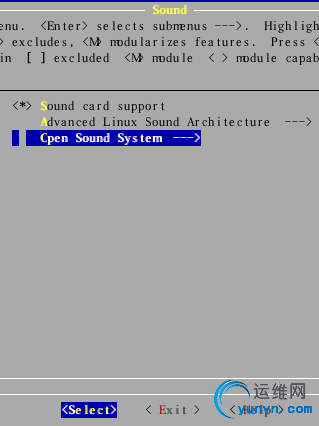

按回车，进入Sound选项界面：


选中“Open Sound System”选项，回车进入OSS选项界面：

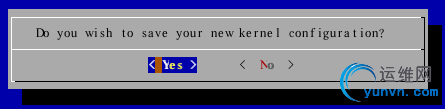

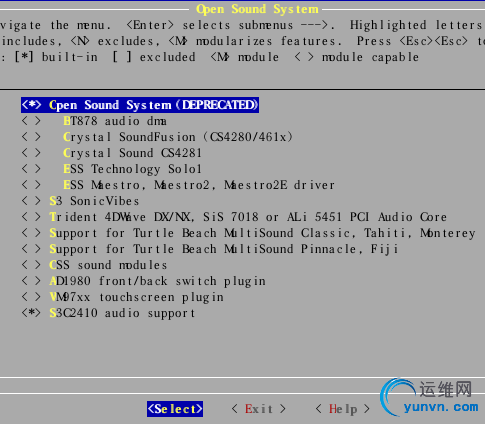

分别选中“Open Sound System（DEPRECATED）”和“S3C2410 audio support”两项，按空格，直到选项前面<>内变成*，然后按Tab键退出，保存配置信息：


ps：*表示将驱动程序编译进内核，空表示不编译驱动程序，M表示将驱动程序编译成模块。
2、  编译内核，生成内核镜像zImage；
在内核树目录下，输入命令make zImage，编译成功后会在linux/arch/arm/boot/目录下生成zImage文件。
3、  打开Samba服务器，将内核镜像zImage共享到windows平台下，再通过DNW软件将zImage下载到开发板上；
经过以上步骤，就成功地将声卡驱动程序添加进内核。
三、测试声卡
1、启动开发板，查看声卡设备；


从显示结果可以看出，驱动程序已经成功地在内核中注册了两个字符设备：dsp和mixer，dsp的主设备号是14，次设备号是3；mixer的主设备号也是14，次设备号是0。
2、查看声卡能否正常录音和播放；

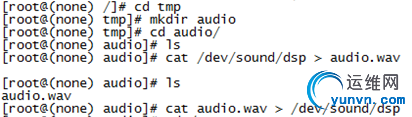

创建临时文件夹audio，使用命令 实现录音，生成音频文件audio.wav，使用命令 实现放音，通过测试，发现声卡工作正常。

遇到的问题：
测试声卡时，出现错误“cat :Read  error：Illegal  seek”。
解决办法：

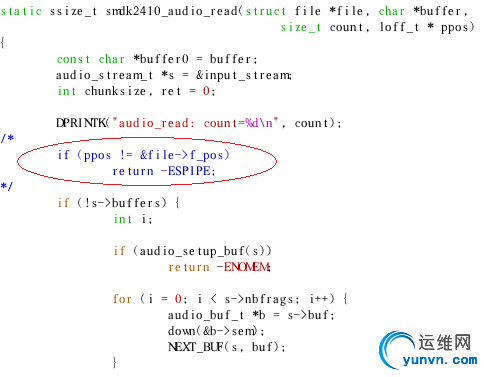

修改声卡驱动程序，将驱动程序里的smdk2410_audio_read函数中的部分代码注释了，如下图红色圈出部分。


注意：修改驱动程序后，需要重新编译内核，生成zImage文件并下载到开发板上。
