F5 networks PXE 安装所有版本系统教程

reds

F5系统安装的方式大致有三种：传统的光驱安装，USB安装以及PXEserver安装。前面两种方式是最常见的安装方式，其优点：操作简单，安装方式易懂。缺点：需要借助额外的物理媒介，这种小的物理存储媒介随身带确实不方便，偶尔碰着突发状况需要装系统的工具而又未带，这会用户带来不好的服务印象以及给工作上带来不必要的麻烦。所以为确保给用户带来良好的服务印象以及成为一个称职的F5工程师，下面是BIG-IP的PXEserver方式安装F5系统方法。

前期准备

• 需要用到的软件



Vmware workstation(版本最好较新),Ubuntu 12.04 server64位版本，F5的.iso文件（主要10.2.4和11.2.1两个版本），Windowsxp系统(后面会讲到是用来作为DHCP客户端测试用)

• 环境搭建
• Vmwareworkstation的安装方式：www.baidu.com。
• Workstation装好之后，在Vmware软件中安装虚拟机Ubuntu12.04 server64位版本、windows xp虚拟机。



注：ubuntu 12.04安装过程中会提示安装一系列的服务，先把SSH server选项勾上，这主要是为了能使用SercureCRT软件连接上CLI界面方便操作。

F5_PXE_Install_Server制作步骤

使用的是ubuntu 12.04 server64位版本来作为F5_PXE_Install_Server的，linux版本中启用TFTP 服务、DHCP服务以及HTTP服务即可。

注：ubuntu 12.04虚机装好以后网卡选择桥接到本机的物理网卡，方便安装上述提及的服务,以下使用的命令都是在root权限下操作的，否则加上sudo。

• 1.      TFTP配置以及启用
• l  终端键入：apt-get install tftp-hpa tftpd-hpa xinetd，刷屏完成没提示错误表示安装tftp服务完成。



配置并启用该服务：

• 在根(/)下创建文件夹/tftpboot：



mkdir/tftpboot;

• 修改该文件夹的读写权限：



chmod –R777 /tftpboot;

• 键入vi /etc/xinetd.d/tftp创建配置文件tftp为以下内容,完成后保存：



servicetftp

         {

             disable         = no

             socket_type     = dgram

             protocol        = udp

             wait            = yes

             user            = root

             server          = /usr/sbin/in.tftpd

             server_args     = -s /tftpboot

                source          = 11

                cps             = 100 2

                 flags =IPv4

         }

• 键入vi /etc/default/tftp-hpa,编辑下列内容，完成后保存：



      TFTP_USERNAME="tftp"

TFTP_DIRECTORY="/tftpboot"

TFTP_ADDRESS="0.0.0.0:69"

TFTP_OPTIONS="--secure"

• 重启tftp服务：service tftpd-hpa restart
• 测试：在/tftpboot下创建abies.txt文件，启动一个xp虚机，配置和ubuntu server同一个vmnet的地址段，Xp CLI下使用命令：tftp –i 192.168.1.1 get abies.txt把该文件传到虚机Xp中，查看，或者直接在ubuntu server上进入到不同的文件夹下使用命令：tftp 127.0.0.1及get abies.txt，然后在当前目录下查看。
• DHCP服务的配置及启用
• 终端键入命令：apt-get install isc-dhcp-server，等待刷屏完成未报错表示服务安装完成。
• 终端键入命令：vi /etc/dhcp/dhcpd.conf，修改为以下内容，保存：



optiondomain-name "F5.abies.com";

optiondomain-name-servers 192.168.1.1,192.168.1.2;

subnet192.168.1.0 netmask 255.255.255.0 {

        range 192.168.1.100 192.168.1.200;

        option subnet-mask 255.255.255.0;

        #option router 192.168.1.1;

        option broadcast-address 192.168.1.255;

        next-server 192.168.1.1;

        filename "pxelinux.0";

}

• 修改网卡设置，键入命令:vi /etc/network/interfaces，修改为以下内容，保存



#iface eth0 inet dhcp

        iface eth0 inet static

        address 192.168.1.1

        netmask 255.255.255.0

             gateway 192.168.1.254

• 启动和停止DHCP服务，可以键入以下命令：



serviceisc-dhcp-server restart

serviceisc-dhcp-server start

serviceisc-dhcp-server stop

• 测试：在ubuntu server上启用该服务之后，再启动一个Xp虚机，俩虚机配置在同一个Vmnet，查看网卡获取的地址。
• http server 的配置及启用
• 键入以下命令：apt-get install apache2,刷屏完成未出现错误表示安装完成。
• 测试：因为为server版的ubuntu12.04 没有UI界面，所以可在CLI下使用curl http://localhost或者http://127.0.0.1查看到以下代码：



root@localhost:/#curl http://localhost

Itworks!

Thisis the default web page for this server.

Theweb server software is running but no content has been added, yet.

表示http server已经正确安装。

• 4.      F5的iso文件的存放位置，这里很关键
• l  先在/var/www/下新建两个文件夹比如:install_10.2.4和install_11.2.1
• l  用u盘拷贝一个BIG-IP 11.2.1的系统，挂载到ubuntu server上，可以先查看u盘的在哪个分区：fdisk –l，然后使用mount –t vfat /dev/sdb1  /mnt/udisk,再进入到/mnt/udisk下就能看见u盘里的文件了。
• l  使用命令cp –Rv /mnt/udisk/BIGIP-10.2.4.577.0.iso  /tftpboot把iso文件复制到/tftpboot下。
• l  使用命令mount –o loop /tftpboot/BIGIP-10.2.4.577.0.iso  /var/www/install_10.2.4，期间会出现文件夹读写的保护的提示，再使用命令 chmod 777 –R /var/www/install_10.2.4修改读写权限，完成以后就可以使用这个虚拟的PXE服务器安装F5的系统了(这里有个小bug ,就是在关闭PXEserver之后，再次启动server完成，还需输入这条命令,bug修复：vi /etc/rc.local添加本命令保存)。



PXE server安装F5测试

测试方法：

虚机测试和F5硬件设备测试(在硬件启动开始阶段设置启动方式[c]键选择PXE方式启动)   ：

暂时没有F5硬件设备，所以使用一个空白的虚机来做测试。

• A.    启动PXE server ,创建一个新的虚机不要装载iso文件，完成以后网卡关联PXE server同一个vmnet网卡。

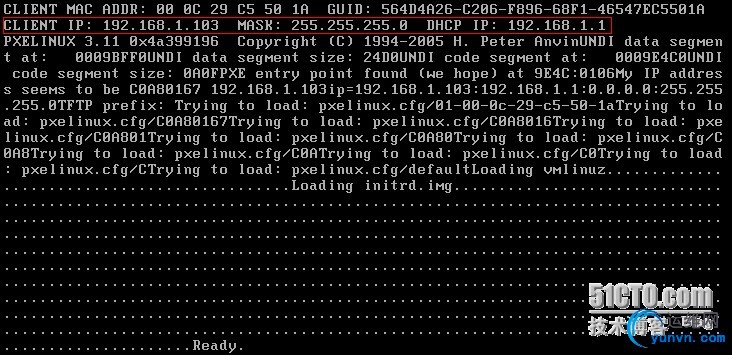

• B.     启动新的虚机，能看见自动获取到ip地址，如图1。
• C.     启动完成之后，会有命令提示符bash (try ‘info’) / >，直接在提示符上输入



image2disk –format=volumes –nosaveconfig–nosavelicense http://192.168.1.1/install_10.2.4 之后等待安装完成重启就好了，如图2是安装完成的截图。

图1 自动获取ip

图2 安装完成

总结总的来说，这种安装方式操作更简单，只需要一条命令就能安装完成，这种方式只在虚机上测试成功，物理设备上测试也成功完成，此外制作过程中还有可优化的地方。
参考文献https://support.f5.com/kb/en-us/solutions/public/10000/800/sol10819.html
https://support.f5.com/kb/en-us/solutions/public/9000/500/sol9599.html
