Hadoop学习十九：Hadoop-Hdfs 通信机制VersionedProtocol工作原理

trssc

一.RPC

• 在http://zy19982004.iyunv.com/blog/1875969里曾经提到VersionedProtocol v = RPC.getProxy(...);得到一个Java代理类。实际上RPC就是建立在VersionedProtocol的基础上的。

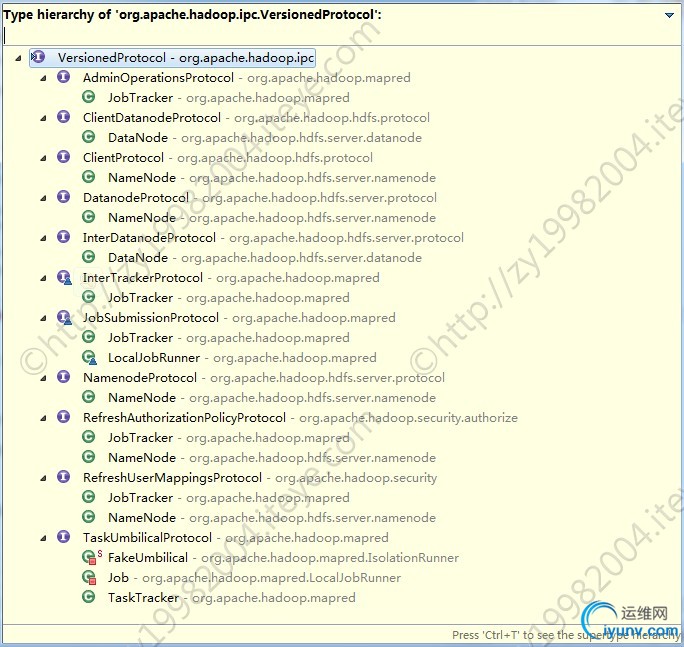

二.VersionedProtocol类图

三.工作原理
　　以Client与NameNode通信为例(本文中，不加特别说明，A与B通信，都指A为请求方，B为接收方)，Client想在文件系统里创建一个文件夹，会把这一请求通过RPC发送给NameNode，NameNode收到请求后就为Client创建一个文件夹。从这一功能我们可以抽出VersionedProtocol的工作原理。

• 把Client可能向NameNode发送的任何请求封装在一个叫ClientProtocol的接口里面，当然create(String src...)就是其中方法之一。

• RPC Server端NameNode你必须具有能够创建文件夹的功能，也就是你要实现ClientProtocol接口，实现所有的方法。

• 最后Client端要做的就是：ClientProtocol rpcNameNode = (ClientProtocol)RPC.getProxy(ClientProtocol.class, ClientProtocol.versionID...)；rpcNameNode .create(String src...)获得代理类并调用create(src)方法。这样，Client的请求就在NameNode上被执行了，如果方法有返回值，NameNode返回返回值即可。


　　总结一句话就是：A与B通信，B必须实现A protocol的所有方法。
四.两两通信

• 在HDFS里面存在四个角色：Client, DataNode, NameNode, SeconeryNameNode，它们之间的通信方式有：



  • Client----->NameNode，此时NameNode必须实现ClientProtocol。

  • Client----->DataNode，此时DataNode必须实现ClientDatanodeProtocol。

  • DataNode----->DataNode，此时DataNode必须实现InterDatanodeProtocol。

  • DataNode----->NameNode，此时NameNode必须实现DatanodeProtocol。

  • SeconeryNameNode----->NameNode，此时NameNode必须实现NamenodeProtocol。

  • Client----->NameNode请求刷新认证信息，此时NameNode必须实现RefreshAuthorizationPolicyProtocol。

  • Client----->NameNode请求属性用户，此时NameNode必须实现RefreshUserMappingsProtocol。同RefreshAuthorizationPolicyProtocol一样，仅仅把Client与NameNode通信的一两个方法单独出去而已。



• 所以
  class DataNode implements InterDatanodeProtocol, ClientDatanodeProtocol
  class NameNode implements ClientProtocol, DatanodeProtocol,
  NamenodeProtocol,
  RefreshAuthorizationPolicyProtocol,
  RefreshUserMappingsProtocol



五.扩展性

•  为什么Hadoop这么设计通信机制，其实我认为这样的通信机制并不好理解。

• 扩展性



  • 如果我自己开发一个发行版，新增加了一个角色BackUpNameNode， 显然，BackUpNameNode------>NameNode，那NameNode再实现一个BackUpNameNodeProtocol接口足以。

  • 看看Yarn新增加的协议接口
