influxdb+grafana业务数据可视化

231312111

了解数据库的TPS、QPS是作为一个运维DBA是非常必要的，那什么是TPS、QPS呢，简单的理解是：
QPS:每秒查询数，即对数据库每秒的DML的操作数
TPS：每秒事物处理，即对数据库每秒DDL操作数
通过了解他们，可以掌握一个实例的基本工作运行状态
如何对于对他们进行页面可视化，是DBA的一个装逼神器，本章主要介绍通过时序数据库(influxdb)+grafana+简单的python代码实现
时时监控它们，什么是时序数据库可以在其他章节了解，这里不做过多介绍
Let's go.....
1、直接YUM安装influxdb，安装后生成默认的配置文件/etc/influxdb/influxdb.conf 暂不修改
2、ON/OF服务
  service influxdb start/stop

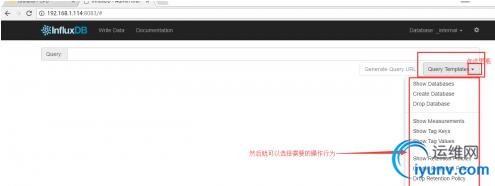

3、influxdb数据库网页管理控制台(默认值)，这个只是方便某些操作，具体操作还是到终端输入命令influx，此通过http://IP:8083 通过页面方式登录添加
一个用户名和密码，为grafana连接INFLUXDB使用，用户名密码自己定义

选中create user 再query 就会有CREATE USER "根据实际输入用户名" WITH PASSWORD '输入你的密码'
  [iyunv@mycat ~]# influx
Visit https://enterprise.influxdata.com to register for updates, InfluxDB server management, and monitoring.
Connected to http://localhost:8086 version 0.13.0
InfluxDB shell version: 0.13.0
这个就可以登录，是不是很熟悉的，具体操作看博客的其他章节。
注意：数据库url(默认值):http://localhost:8086 ##这个在后面的grafana会被用到，数据传输使用
4、YUM安装GRAFANA包
安装后on/off服务:/etc/init.d/grafana-server start/stop
5、GRAFANA的页面登录，默认使用3000端口：
192.168.1.114:3000 登录名和密码默认是admin
6、通过Python代码实现对MySQL和influxdb的同时操作
#注意：python 操作MySQL需要安装python-mysql的驱动包，自己百度下载个，一般在解压后目录里执行1、python setup.py build 2、python setup.py install
       python 操作INFLUXDB也需要python-influxdb
$ pip install influxdb$ pip install --upgrade influxdb$ pip uninstall influxdb  ##注意如果没有安装PIP自己百度安装吧。7、python 脚本：
#!/usr/bin/env python
#_*_ coding:utf-8 _*_
import MySQLdb
import datetime
import json
#qps
import time
from influxdb import InfluxDBClient
#import influxdb
try:
    conn=MySQLdb.connect(host="192.168.15.104",user="dlan",passwd="root123",port=3306)
    client=InfluxDBClient(host='192.168.15.104', port=8086, username='root', password='root', database='telegraf')
    cur=conn.cursor()
    while True:
        sql = '''show global status where variable_name in('com_select','com_insert','com_delete','com_update','com_insert_select','uptime')'''
        cur.execute(sql)
        aa = cur.fetchall()
        aa=list(aa)
        delete = int(aa[0][1])
        insert1 = int(aa[1][1])
        insert2 = int(aa[2][1])
        select = int(aa[3][1])
        update = int(aa[4][1])
        uptime1 = int(aa[5][1])
        qps1=delete+insert1+insert2+select+update
        time.sleep(1)
        while True:
            sql = '''show global status where variable_name in('com_select','com_insert','com_delete','com_update','com_insert_select','uptime')'''
            cur.execute(sql)
            aa = cur.fetchall()
            aa = list(aa)
            delete_2 = int(aa[0][1])
            insert_2 = int(aa[1][1])
            insert2_2 = int(aa[2][1])
            select_2 = int(aa[3][1])
            update_2 = int(aa[4][1])
            uptime2_2 = int(aa[5][1])
            qps2 = delete_2 + insert_2 + insert2_2 + select_2 + update_2
            commit=qps2 -qps1
            uptime=uptime2_2-uptime1
    aa =(commit/uptime)
    json_body = [
        {
            "measurement":'my_tps',
            "tags":{
                "host": "mycat"
            },
            "fields":{
"influxdb":"qps1",
                "qps":aa
            }
        }
    ]

            #aa ="query_per_sec  host=mycat,role=db,influxdb=qps qps=%d "% (commit/uptime)
            #aa =(commit/uptime)
    #print aa,json_body

    client.write_points(json_body)
            break
except MySQLdb.Error,e:
    print "MySQL error%d:%s"%(e.args[0],e.args[1])
##脚本需要注意4个地方：1、连接数据库的信息，是被监控端的

                       2、MySQL的QPS统计收集的存储的数据库

                       3、收集的数据把字符串转成JSON格式

json_body = [

        {

            "measurement":'my_tps',   ###注意这个红色位置不能用双引号，估计是PYTHON的问题，JAVA用双引号没问题，是个坑哦~~~！这个可以设置你喜欢的，其他不要修改，直接使用

            "tags":{

                "host": "mycat"

            },

            "fields":{

                "qps":aa

            }

        }

                       4、需要在influxdb添加一个数据库，例子名字叫：test_influxdb (自定定义)， client=InfluxDBClient(host='192.168.15.104', port=8086, username='root', password='root', database='telegraf')，可根据实际定义，后面的GRAFANA会用到这个名字
强烈建议对数据库的操作通过终端来搞：
[iyunv@mycat ~]# influx
Visit https://enterprise.influxdata.com to register for updates, InfluxDB server management, and monitoring.
Connected to http://localhost:8086 version 0.13.0
InfluxDB shell version: 0.13.0
> create database test_influxdb
> show databases;
name: databases
---------------
name
telegraf
_internal
mytab
mydb
stress
test_influxdb
8、在grafana配置收集来的数据信息：
      1、添加数据源与配置，点击grafana的图表的下拉单点data sources---》add data source

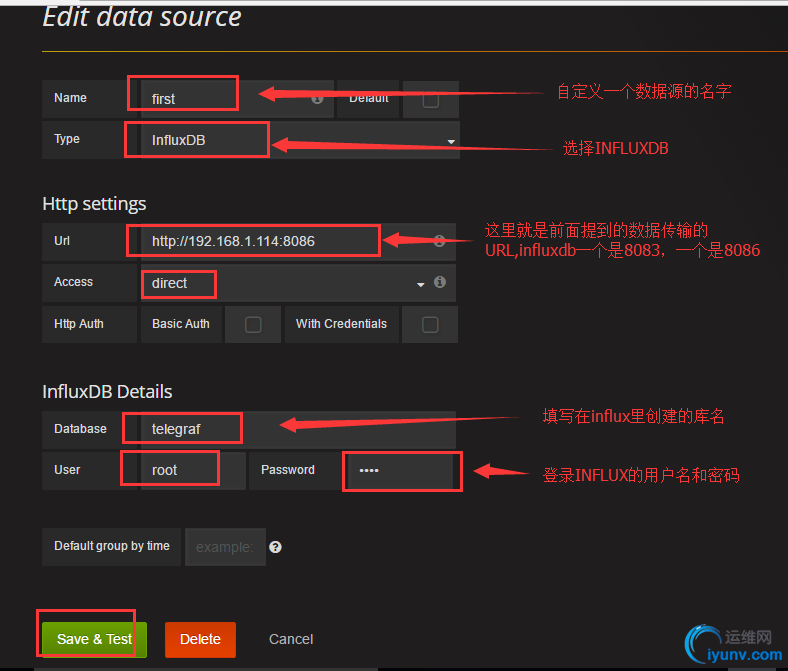

      2、配置数据源信息


     3、datshboards->news->左上小绿格->add panel->graph

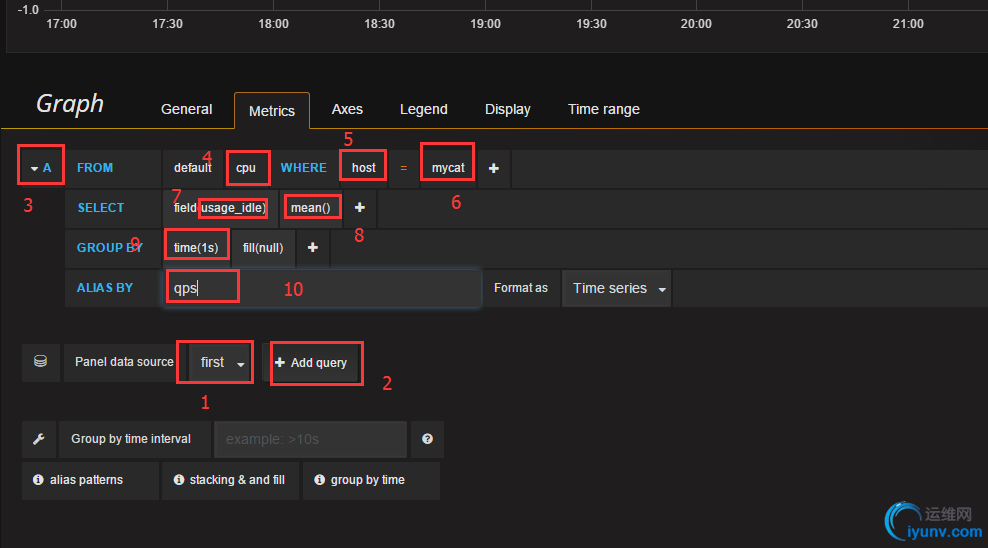

    4、选择metrics配置如下：

解释：1、为刚才创建的数据源名字
      2、添加个 query

      3、展开query
      4、这里根据前面的json格式 "measurement":'my_tps' 这个my_tps,可以理解为时序数据库的表。
      5、选择HOST

      6、选择JSON的tags标签的值mycat

"tags":{

                "host": "mycat"

      7、为JSON的"qps":aa的qsp,相当于字段，为field

      8、为统计方式，看其INFLUXDB的基础介绍

      9、统计时常

      10、为曲线的标志，可以在一个图里添加多个query ，这样每个名字对应不同的颜色

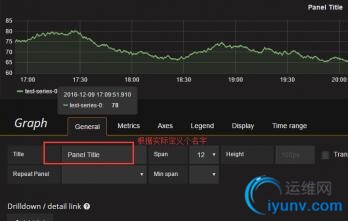

最后点击保存按钮，在最上方有个图标，保存后选择有4个方块里的刚才定义的general的名字

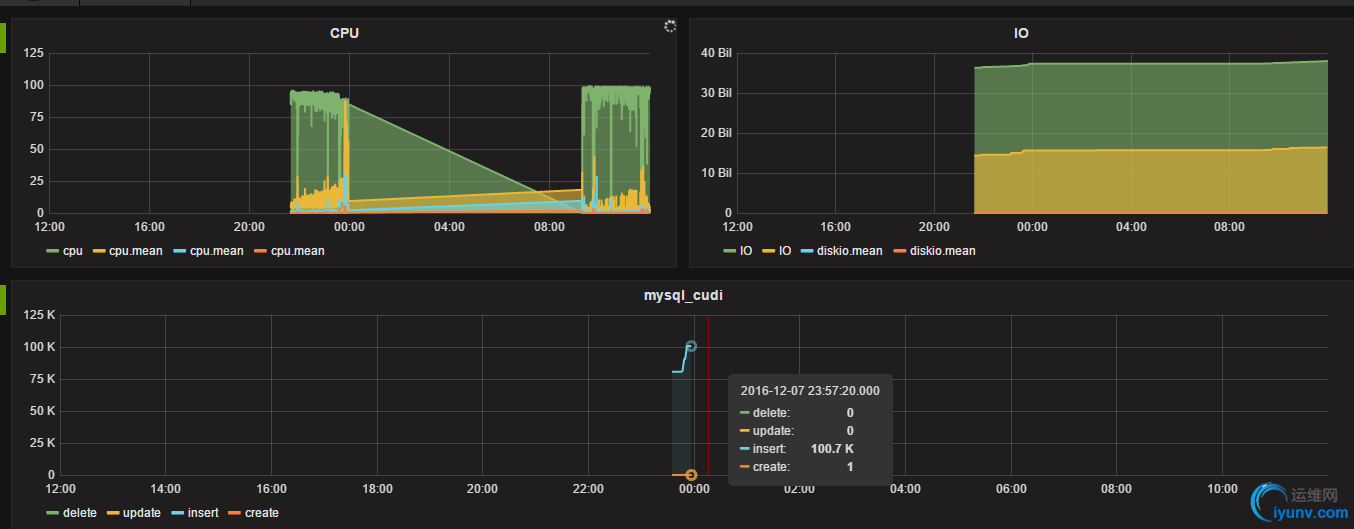

最后效果图：

##这里多提点：通过这样的定义，可以收集业务上一些常规的数据，可以在线的时时统计，比如在游戏里的DAU\PCU\ACU....网站的PV 等等都可以数据收集可视化展示。。。。。完毕
   这个PYTHON脚本可以优化，INFLUXDB可以批量插入数据，可靠消息次是2-3W写入是没问题的。
PYTHON脚本启动 python mysql_qps.py & 不加后台符会一直卡着，
