关于nginx中upstream机制的思考

cyrus

　　转自：http://blog.csdn.net/brainkick/article/details/8531857
　　网上搜过upstream相关分析的同学可能都已经有了大概的了解了，而且很多大牛分析的也很棒，我这里为什么还要多说几句呢？一来是总结自己的一些理解，二来是对前辈分析的一些补充，希望能带给大家更多启发。
先给出阿里技术牛们的总结和分析，供大家参考：
http://tengine.taobao.org/book/chapter_05.html

http://www.pagefault.info/?p=251
看nginx官方wiki给出的配置例子(稍作修改)：

[cpp] view plaincopyprint?

• upstream backend {

•     server 211.20.10.11 weight=5;

•     server 198.172.10.9:8080 weight=10;

• }

•

• server {

•     location / {

•         proxy_pass http://backend;

•     }

• }


　　(事先声明下，upstream中的后端连接选择算法不是这里讨论的重点，我们仅仅会涉及round robbin算法，像ip_hash或者更新的机制如keepalive不在讨论之列)
对于上述的upstream配置，在系统初始化阶段会创建一个结构来保存它，注意是该结构是初始化阶段分配的内存，它的生命周期不跟随一个具体的request。这里必须强调的一点就是，在分析nginx代码时，我们要记清楚什么结构的生存期是跟随request的，什么结构不是。这个对你从总体上把握系统的框架很有用。参考函数ngx_http_upstream_init_round_robin。

其实upstream模块的运作，主要的驱动是xxx_pass，比如上面的proxy_pass。除此之外，还有memcache_pass，fastcgi_pass等，upstream相关配置结构的建立，并不一定是非要配置upstream这个指令才会去做，有时proxy_pass直接就是跟一个可解析的域名，这个时候upstream的初始化工作也会正常运转起来，这里我们不讨论这个情况。

那么一个具体的request如何跟这个upstream配置系统相关联？一般是通过peer.init函数指针，在这里round robbin使用的是ngx_http_upstream_init_round_robin_peer，当然ip_hash有自己的处理函数。从配置上看，凡是请求到location /的request，他们都关联到同一个upstream配置，这点没有问题，我们设计也会这么做，但是既然大家公用一个结构，那么需不需要互斥呢？如果大家都要修改其中的某个成员。。。实际上，nginx中一个请求不会中多个进程中同时处理，一个request生老病死都在一个worker内。其次，由于在单个进程内，nginx非阻塞对各个请求请求进行异步处理，具体来讲，在一个请求处理在发生EAGAIN(一些系统调用，或者主动放弃情况)之前，是不会转去处理另一个请求的，所以也就不存在互斥的问题。好像扯远了。。。我们继续讨论。

通过示例配置，可以看出upstream结构管理了两个后端服务器，那么在使用时，通过选择优先级最高(round robbin)的一个后端，来发起连接。算法如何去选择，大家可以直接去读源码。这里我们关心的是，连接异常的后续处理，毕竟异常和及其细节处理的好坏直接决定一个服务是否稳定。

情况1：当前选择的后端机器，连接异常(超时或者出错)
因为这里的socket都是非阻塞的，所以我们直接connect往往不会立即成功，一般会返回经典的EINPROGRESS错误码，这种情况下，你需要做的就是加一个定时器，并且如果之前没有向epoll添加读事件的话，还要加一个read event。为什么这么做是必要的(事实上nginx就是这么做的)？首先，如果连接成功或者出错，我们注册的读事件会被epoll上报，我们在事件处理函数中，会做处理；如果连接超时了(如对端物理断网了)，那么我们的超时定时器就会触发。这样，无论失败还是成功，这个连接我们都可以合理的处理掉，面对异常你不能置之不理。

那么超时或者出错之后，upstream需要做什么呢？nginx使用ngx_http_upstream_next来处理，超时和出错分别用状态NGX_HTTP_UPSTREAM_FT_TIMEOUT和NGX_HTTP_UPSTREAM_FT_ERROR表示。在ngx_http_upstream_next中，如果确实是某个后端连接出了问题，一般nginx会再次调用ngx_http_upstream_connect，来找其他可用的后端尝试连接。

这里值得的一提的是，一个后端连接出问题，会被nginx记小本本的。当所以的后端都出问题的时候(获取后端连接返回NGX_BUSY)，nginx只好找备胎来用了，如果有的话。如果没有备胎，或者备胎也出问题了，那没辙, 502给你好了。

情况2：后端连接成功，但是nginx收到的响应头是异常的
这里的异常我们简单的认为成不是我们期望的状态码，比如我们想得到“200 OK”，但是却得到了 “404 Not found”或者其他。那nginx后续的处理怎样？我认为可以有两种处理，第一就是直接将这个响应发给客户端。这样做的问题就是，nginx无法感知后端机器上内容，也就是说当前连接的后端上面根本没有客户端想要的文件，但是其他机器上可能有。面对的后端是一个内容上面的集群，在内容上这样处理显然不合适。所以比较合适的处理是，让nginx再次去后端尝试。。。但是这样也不是办法，如果你有很多后端机器，只有一个有客户端想要的内容，那么运气差的话。。。

先不讨论集群方面的优化，我们看nginx是怎么处理的。

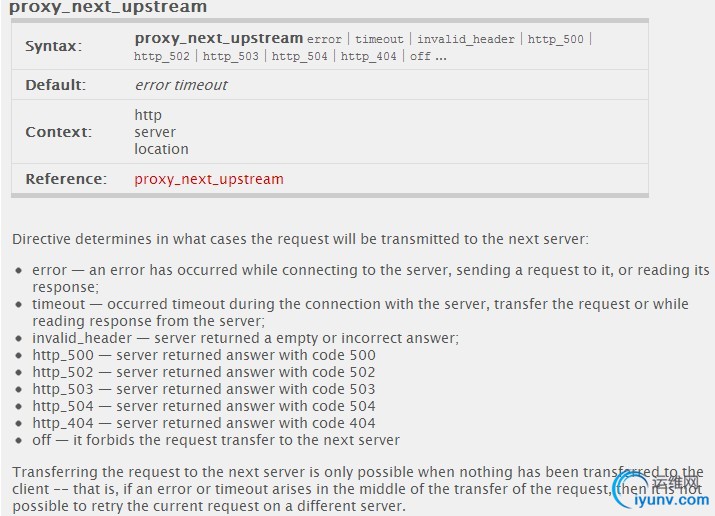

当upstream收到异常响应时，不得不提一个指令“proxy_next_upstream”，看官方介绍吧。


关于用法，描述的很明确。再看一些相应的代码：

[cpp] view plaincopyprint?

• static ngx_conf_bitmask_t ngx_http_proxy_next_upstream_masks[] = {

•     { ngx_string("error"), NGX_HTTP_UPSTREAM_FT_ERROR },

•     { ngx_string("timeout"), NGX_HTTP_UPSTREAM_FT_TIMEOUT },

•     { ngx_string("invalid_header"), NGX_HTTP_UPSTREAM_FT_INVALID_HEADER },

•     { ngx_string("http_500"), NGX_HTTP_UPSTREAM_FT_HTTP_500 },

•     { ngx_string("http_502"), NGX_HTTP_UPSTREAM_FT_HTTP_502 },

•     { ngx_string("http_503"), NGX_HTTP_UPSTREAM_FT_HTTP_503 },

•     { ngx_string("http_504"), NGX_HTTP_UPSTREAM_FT_HTTP_504 },

•     { ngx_string("http_404"), NGX_HTTP_UPSTREAM_FT_HTTP_404 },

•     { ngx_string("updating"), NGX_HTTP_UPSTREAM_FT_UPDATING },

•     { ngx_string("off"), NGX_HTTP_UPSTREAM_FT_OFF },

•     { ngx_null_string, 0 }

• };


　　上述的信息告诉我们proxy模块中支持的特殊响应码处理有哪些，当然fastcgi和memcache等这些用到upstream的模块都有类似的数组。对于proxy_next_upstream指令配置中的给出的http_xxx，意思是让nginx在后端返回这些响应时，去尝试其他的后端(函数ngx_http_upstream_test_next)。当然nginx原生支持的就这些，如果大家有自己的需求，可以尝试去改这块代码。不过个人的建议是，改nginx的核心代码要慎重。
