用 logstash 统计 Nginx 的 http_accounting 模块输出

我是条汉子

　　http_accounting 是 Nginx 的一个第三方模块，会每隔5分钟自动统计 Nginx 所服务的流量，然后发送给 syslog。
　　流量以 accounting_id 为标签来统计，这个标签可以设置在 server {} 级别，也可以设置在 location /urlpath {} 级别，非常灵活。 统计的内容包括响应字节数，各种状态码的响应个数。
　　公司原先是有一套基于 rrd 的系统，来收集处理这些 syslog 数据并作出预警判断、异常报警。不过今天不讨论这个，而是试图用最简单的方式，快速的搞定类似的中心平台。
　　这里当然是 logstash 的最佳用武之地。
　　logstash.conf 示例如下：

input {
syslog {
port => 29124
}
}
filter {
grok {
match => [ "message", "^%{SYSLOGTIMESTAMP:timestamp}\|\| pid:\d+\|from:\d{10}\|to:\d{10}\|accounting_id:%{WORD:accounting}\|requests:%{NUMBER:req:int}\|bytes_out:%{NUMBER:size:int}\|(?:200:%{NUMBER:count.200:int}\|?)?(?:206:%{NUMBER:count.206:int}\|?)?(?:301:%{NUMBER:count.301:int}\|?)?(?:302:%{NUMBER:count.302:int}\|?)?(?:304:%{NUMBER:count.304:int}\|?)?(?:400:%{NUMBER:count.400:int}\|?)?(?:401:%{NUMBER:count.401:int}\|?)?(?:403:%{NUMBER:count.403:int}\|?)?(?:404:%{NUMBER:count.404:int}\|?)?(?:499:%{NUMBER:count.499:int}\|?)?(?:500:%{NUMBER:count.500:int}\|?)?(?:502:%{NUMBER:count.502:int}\|?)?(?:503:%{NUMBER:count.503:int}\|?)?"
}
date {
match => [ "timestamp", "MMM dd HH:mm:ss", "MMM  d HH:mm:ss" ]
}
}
output {
elasticsearch {
embedded => true
}
}

　　然后运行 java -jar logstash-1.3.3-flatjar.jar agent -f logstash.conf 即可完成收集入库！ 再运行 java -jar logstash-1.3.3-flatjar.jar web 即可在9292端口访问到 Kibana 界面。

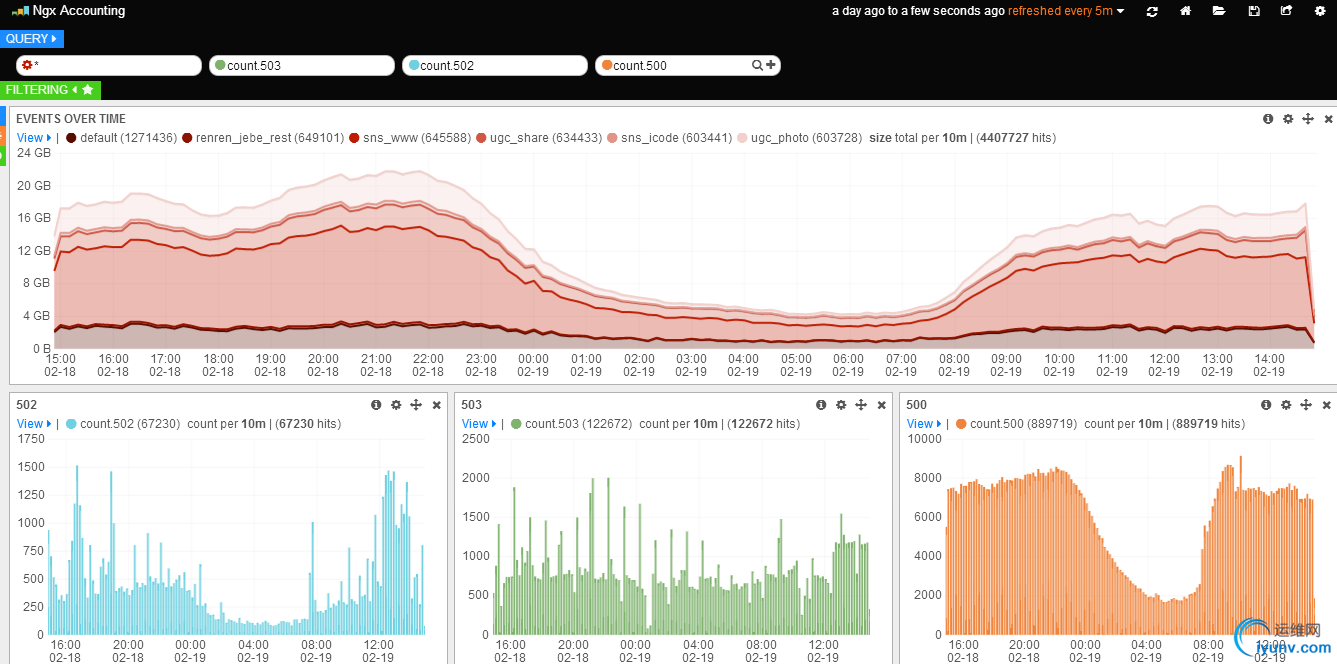

　　然后我们开始配置界面成自己需要的样子：

• Top-N 的流量图


　　点击 Query 搜索栏左边的有色圆点，弹出搜索栏配置框，默认是 lucene 搜索方式，改成topN 搜索方式。然后填入分析字段为 accounting。
　　点击 Event Over Time 柱状图右上角第二个的 Configure 小图标，弹出图表配置框：

• 在 Panel 选项卡中修改 Chart value 的 count 为 total，Value Field 设置为 size，勾选 Seconds 项，转换 size 的累加值成每秒带宽(不然 interval 变化会导致累加值变化)；

• 在 Style 选项卡中修改 Chart Options 的 Bars 勾选项为 Lines，Y Format 为 bytes；

• 在 Queries 选项卡中修改 Charted Queries 为 selected，然后点中右侧列出的请求中所需要的那项(当前只有一个，就是*)。


　　保存退出配置框，即可看到该图表开始自动更新。

• 50x 错误的技术图


　　点击 Query 搜索栏右边的 + 号，添加新的 Query 搜索栏，然后在新搜索栏里输入需要搜索的内容，比如 count.500；
　　鼠标移动到流量图最左侧，会移出 Panel 快捷选项，点击最底下的 + 号选项添加新的 Panel：

• 选择 Panel 类型为 histogram；

• 选择 Queries 类型为 selected，然后点中右侧列出的请求中所需要的那项(现在出现两个了，选中我们刚添加的 count.500)。


　　保存退出，即可看到新多出来一行，左侧三分之一(默认是span4，添加的时候可以选择)的位置有了一个柱状图。
　　重复这个步骤，添加 502/503 的柱状图。

• 仪表盘设置存档


　　页面右上角选择 Save 小图标保存即可。之后再上界面后，就可以点击右上角的 Load 小图标自动加载。

　　上面这个 grok 写的很难看，不过似乎也没有更好的办法～下一步会研究在这个基础上合并 skyline 预警。

　　2014 年 5 月 10 日更新：
　　在 logstash/docs 上发现一个 filter 叫 kv，很适合这个场景，可以大大简化 grok 工作，新的 filter 配置如下：

filter {
grok {
match => [ "message", "^%{SYSLOGTIMESTAMP:timestamp}\|\| pid:\d+\|from:\d{10}\|to:\d{10}\|accounting_id:%{WORD:accounting}\|requests:%{NUMBER:req:int}\|bytes_out:%{NUMBER:size:int}\|%{DATA:status}"
}
kv {
target => "code"
source => "status"
field_split => "|"
value_split => ":"
}
ruby {
code => "n={};event['code'].each_pair{|x,y|n[x]=y.to_i};event['code']=n"
}
}

　　不晓得为什么 filter/mutate 不提供转换 Hash 的功能，所以只能把这行写在 filter/ruby 里面。kv 截出来的 value 默认都是字符串类型。

　　2014 年 5 月 28 日更新：
　　发现默认的 LVS 检查导致的 400 会记录到默认的 accounting 组(“default”)里，虽然不占带宽，却占不少请求数。这类日志可以在 logstash层面就干掉：

filter {
grok {
match => [ "message", "^%{SYSLOGTIMESTAMP:timestamp}\|\| pid:\d+\|from:\d{10}\|to:\d{10}\|accounting_id:%{WORD:accounting}\|requests:%{NUMBER:req:int}\|bytes_out:%{NUMBER:size:int}\|%{DATA:status}"
}
if [accounting] == 'default' {
drop { }
} else {
kv {
target => "code"
source => "status"
field_split => "|"
value_split => ":"
}
ruby {
code => "n={};event['code'].each_pair{|x,y|n[x]=y.to_i};event['code']=n"
}
}
}

　　另外说明一下，ngx_http_accounting_module 中设定 http_accounting_id 这步是预先处理的，所以只能写固定字符串，不能用 $host 之类的 nginx.conf 变量。
