LVS配置教程
　　一、前言

　　二、安装ipvs

　　三、集群部署

　　 1、使用VS/NAT调度

　　 2、使用VS/TUN调度

　　 3、使用VS/DR调度

LVS配置教程
　　作者:oldjiang
一、前言

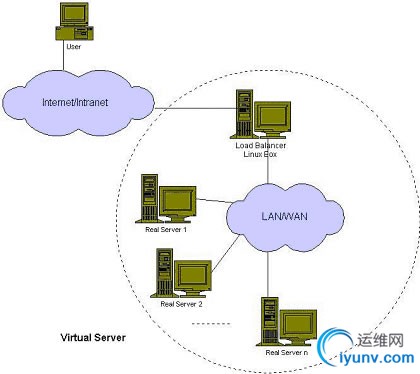

　　相信专程来读此文的读者对LVS必然有一定的了解，首先看图：

　　毋庸置疑，Load Balancer是负载调度器，由它将网络请求无缝隙调度到真实服务器，至于此集群使用的是哪一种IP负载均衡技术(LVS有三种负载均衡技术，分别是VS/NAT、VS/TUN和VS/DR)，暂时不用理会。
　　观察此图，我们知道，LVS与其他基于应用层或基于IP层的负载均衡应用拥有类似的一点：一台及其以上的负载调度器和数台甚至成百上千台真实服务器。
　　用LVS来搭建负载均衡集群，理论上来说，只需要在负载调度器上安装LVS核心软件ipvs和ipvs的功能实现软件ipvsadm，而真实服务器无需额外安装软件。
　　当前，大部分Linux发行版本已经集成了ipvs，因此我们只需要安装它的实现软件ipvsadm即可。
　　在安装这个软件的时候，我们不需要考虑我们将使用哪一种IP负载均衡技术，直接安装即可。
二、安装ipvs
　　1、检查Load Balancer服务器是否已支持ipvs。
modprobe -l|grep ipvs

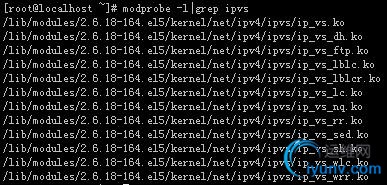

　　若有类似以下输出，则表示服务器已支持ipvs：

　　若服务器不支持ipvs，则需要手动下载ipvs并编译安装，相信你们的Linux版本都已支持ipvs，所以我不在此讨论如何在内核安装ipvs，有兴趣的朋友可以关注我的博客，在稍后时间内，我会放出ipvs的编译安装方法。
　　2、检查是否有必须的依赖包：Kernel-devel、gcc、openssl、openssl-devel、popt 。
rpm -q kernel-devel
rpm -q gcc
rpm -q openssl
rpm -q openssl-devel
rpm -q popt
　　若有类似以下输出，则表示服务器已安装这些依赖包：
　　若服务器输出”package ** is not installed”则表示该包未安装，在安装光盘找到该rpm文件，并上传至服务器安装，不会安装的读者请谷歌，网上有详细教程，我就不在此处献丑。
　　3、在Load Balancer服务器上安装ipvsadm。
　　访问官网下载ipvsadm软件： http://www.linuxvirtualserver.org
　　很多新人在下载ipvsadm时犯了个小错误，直接在官网上下载个最高版本的tar.gz包到服务器上进行安装，而忽略了官网的说明。
　　1）、下载ipvsadm之前，先使用以下命令查看当前Load Balancer服务器内核版本：
rpm -q kernel-devel
　　这是我的输出：

　　其中被我手动标注红色的数字就是我的服务器内核版本，根据这个版本号到官网上下载对应该内核版本的ipvsadm版本。
　　我的2.6.18对应的ipvsadm版本为1.24，下载ipvsadm-1.24.tar.gz文件，1.25和1.26需要2.6.28-rc3及其以上的内核版本，请根据你的内核版本下载相应的安装文件，后续的安装步骤一致，不用担心。你也可以选择下载rpm包进行安装，在此不做讨论。
　　2）、解压安装包。
tar -zxvf ipvsadm-1.24.tar.gz
　　3)、建立编译所需要的软链接。
ln -s /usr/src/kernels/2.6.18-164.el5-i686 /usr/src/linux
　　其中的“/usr/src/kernels/2.6.18-164.el5-i686”是你当前允许内核的所在的位置，“/usr/src/kernels”下可能有多个目录，请根据你的实际情况修改此命令。
　　4)、编译并安装ipvsadm。
　　进入ipvsadm-1.24所在目录，执行以下命令：
make && make install
　　若没有错误提示，则安装成功，使用ipvsadm命令验证：

三、集群部署
　　在此之前，我们未曾提过LVS提供的三种IP负载均衡技术运用，但是此时我们的负载调度器上的ipvs已经安装好了。接下来，就是要部署负载均衡环境的时候了，此时我们就需要考虑我们将使用哪一种方案来搭建我们的环境。
　　不过在实际的生产过程中，使用VS/NAT或者VS/TUN亦或VS/DR，肯定在我们部署网络环境的时候就考虑到了，只是我为了方便新手更好地理解LVS，才在此处提到这一点。
　　以下介绍三种调度方式的配置方法。
1、使用VS/NAT调度
　　首先要考虑，在什么样的网络环境下，可以使用NAT方式来搭建负载集群，先来一张官方提供的VS/NAT体系结构图：

　　这幅图就是VS/NAT的体系结构，NAT本身是一种将私有地址转换为合法IP地址的一种技术，在VS/NAT结构中，整个集群系统只有一个对外的合法地址，这个IP在Load Balancer上对外可见，其他的真实服务器与这个调度器组成了一个对外不可见的内网，Internet上的用户访问集群必须通过集群提供的对外IP访问调度器，调度器再利用NAT技术，将真实服务器置于网络上。
　　形象点比喻，在VS/NAT模式下，调度器就相当于工作在第三层网络层的路由器(这个比喻可能不太恰当，但是便于理解)，路由器有一个WAN口，WAN口提供一个在互联网上唯一的且合法的IP地址，同样路由器也有一个LAN口，与局域网中的所有真实服务器连接，真实服务器的网关地址指向路由器的LAN口地址。当用户访问路由器时，路由器会更改数据包包头的目标地址为某个真实服务器中的地址，然后交给该真实服务器处理，当真实服务器处理完毕后，会根据数据包包头的源地址将数据返回给用户，但是由于真实服务器使用的是路由器的IP做为网关，所以真实服务器返回的数据必将经过路由器，路由器在接收到数据包后，将数据包包头的源地址(由真实服务器发出的数据包源地址为真实服务器的内网IP)修改为WAN口地址，然后根据数据包的目标地址再发送给用户。这种数据传输模式也是VS/NAT的数据传输模式。
　　以上的理论知识很重要，如果没有把VS/NAT的体系结构和网络模式搞清楚，以下的配置步骤即使搞清楚了，也难以理解其如此配置的原因。

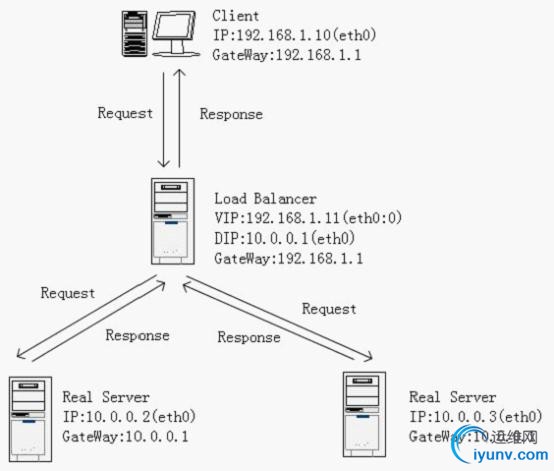

　　好了，根据以上描述的网络模型，画出我的拓扑图：

　　Load Balnacer和Client在模拟出的外网中，使用同一网段：192.168.1.0-255。Load Balancer与两台真实服务器在同一个局域网中，网段为：10.0.0.0-255。
　　我们可以使用VMware建立三个虚拟主机，全部装载Linux2.6以上的版本，三台虚拟主机以Bridged(桥接)的方式联网。其中一台虚拟主机用作Load Balancer，另外两台用作真实服务器。
　　1、在Load Balancer上运行以下脚本(由Joseph Mack提供)：
#!/bin/sh
#------mini-HOWTO-setup-LVS-NAT-director----------

#set ip_forward ON for vs-nat director (1 on, 0 off).
cat /proc/sys/net/ipv4/ip_forward
echo "1" >/proc/sys/net/ipv4/ip_forward

#director is gw for realservers
#turn OFF icmp redirects (1 on, 0 off)
echo "0" >/proc/sys/net/ipv4/conf/all/send_redirects
cat /proc/sys/net/ipv4/conf/all/send_redirects
echo "0" >/proc/sys/net/ipv4/conf/default/send_redirects
cat /proc/sys/net/ipv4/conf/default/send_redirects
echo "0" >/proc/sys/net/ipv4/conf/eth0/send_redirects
cat /proc/sys/net/ipv4/conf/eth0/send_redirects

#setup DIP
/sbin/ifconfig eth0 10.0.0.1 broadcast 10.0.0.255 netmask 255.255.255.0

#setup VIP
/sbin/ifconfig eth0:0 192.168.1.11 broadcast 192.168.1.255 netmask 255.255.255.0

#set default gateway
/sbin/route add default gw 192.168.1.1 netmask 0.0.0.0 metric 1

#clear ipvsadm tables
/sbin/ipvsadm -C

#install LVS services with ipvsadm
#add telnet to VIP with rr sheduling
/sbin/ipvsadm -A -t 192.168.1.11:80 -s rr

#first realserver
#forward telnet to realserver 10.0.0.2 using LVS-NAT (-m), with weight=1
/sbin/ipvsadm -a -t 192.168.1.11:80 -r 10.0.0.2:80 -m -w 1
#check that realserver is reachable from director
ping -c 1 10.0.0.2
#second realserver
#forward telnet to realserver 10.0.0.3 using LVS-NAT (-m), with weight=1
/sbin/ipvsadm -a -t 192.168.1.11:80 -r 10.0.0.3:80 -m -w 1
#checking if realserver is reachable from director
ping -c 1 10.0.0.3

#list ipvsadm table
/sbin/ipvsadm
#------mini-HOWTO-setup-LVS-NAT-director----------
　　2、在第一台Real Server上运行以下脚本：
#!/bin/sh
#---------mini-HOWTO-setup-LVS-NAT-realserver-------
#setup IP
/sbin/ifconfig eth0 10.0.0.2 broadcast 10.0.0.255 netmask 255.255.255.0
#installing default gw 10.0.0.1 for vs-nat'
/sbin/route add default gw 10.0.0.1
#show routing table
/bin/netstat -rn

#checking if DEFAULT_GW is reachable
ping -c 1 10.0.0.1

#looking for VIP on director from realserver
ping -c 1 10.0.0.3

#set_realserver_ip_forwarding to OFF (1 on, 0 off).
echo "0" >/proc/sys/net/ipv4/ip_forward
cat /proc/sys/net/ipv4/ip_forward
#---------mini-HOWTO-setup-LVS-NAT-realserver-------
　　3、在第二台Real Server上运行以下脚本：
#!/bin/sh
#---------mini-HOWTO-setup-LVS-NAT-realserver-------
#setup IP
/sbin/ifconfig eth0 10.0.0.3 broadcast 10.0.0.255 netmask 255.255.255.0
#installing default gw 10.0.0.1 for vs-nat'
/sbin/route add default gw 10.0.0.1
#show routing table
/bin/netstat -rn

#checking if DEFAULT_GW is reachable
ping -c 1 10.0.0.1

#looking for VIP on director from realserver
ping -c 1 10.0.0.2

#set_realserver_ip_forwarding to OFF (1 on, 0 off).
echo "0" >/proc/sys/net/ipv4/ip_forward
cat /proc/sys/net/ipv4/ip_forward
#---------mini-HOWTO-setup-LVS-NAT-realserver-------
　　运行方法如下：
　　1)、可以用类似lvs_server命名文件，保存至任意位置。
　　2)、给予该文件执行权限。
chmod +x lvs_server
　　3)、执行该脚本。
./lvs server
　　运行完成后，访问VIP(http://192.168.1.11)，查看结果，第一个客户机显示：

　　第二个客户机显示：

注意事项：
1、VS/NAT的真实服务器可以使用任何机器，任何操作系统，支持大部分的网络服务(如：httpd、ftpd、telnetd等等)，唯一的要求就是真实服务器必须支持TCP/IP，不过我们可以忽略这样要求。
2、在VS/NAT模式下，必须打开Load Balancer的ip_forward，关闭ICMP重定向。
3、所有的真实服务器网关地址必须指向到调度器的内网地址。
4、你的真实服务器上必须已部署好http服务器，并为缺省主页写入不同的内容以测试调度器调度结果。
5、客户机和真实服务器在两个不同的网络中，理论上也可以在一个网络中，需要做一些额外的设置。
2、使用VS/DR调度

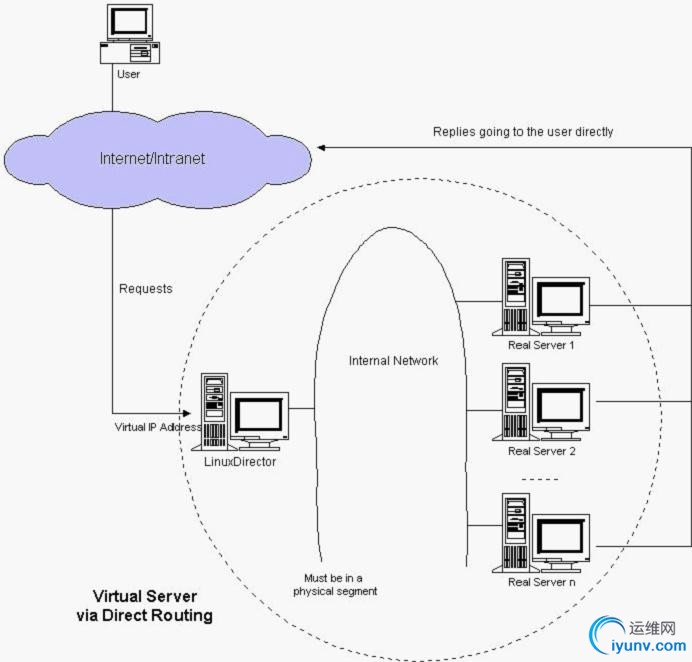

　　首先，我们看一下，VS/DR在什么样的网络环境下使用，上图：

　　该图是官方提供的VS/DR体系结构图，在VS/DR模式下，Load Balancer和所有的Real Server在物理上有一个网卡通过不分断的局域网相连，调度器和真实服务器必须绑定同一VIP，该VIP在调度器上对外可见，而真实服务器上只需将VIP配置在Non-ARP网络设备上，它对外不可见，只是用于欺骗真实服务器用于处理目标地址为VIP的网络请求。真实服务器将请求处理后，直接返回给用户，不需要在通过调度器返回，所以在VS/DR模式下，真实服务器的网关地址不需要指向调度器。
　　该原理非常重要，只有理解VS/DR的工作原理，在配置的过程中才能了然于胸，我的叙述太过简略，若有不理解的地方，请到LVS官方网站查看。

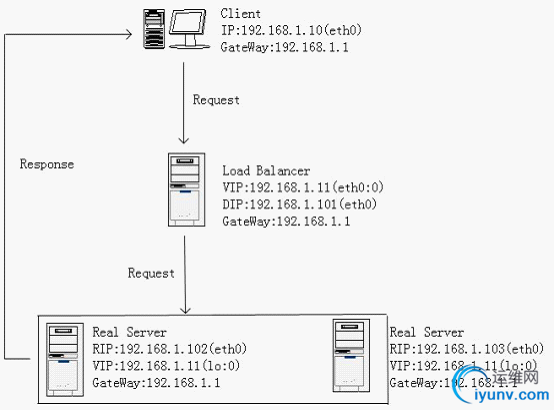

　　来一个简单的拓扑图：

　　为了简化模拟过程，所有的机器全部在一个网段下，客户机的IP是192.168.1.10，Load Balancer同样提供一个对外可见的VIP192.168.1.11，其DIP与真实服务器在一个不分段的局域网中，可以使用交换机或者集线器连接，网关全部指向192.168.1.1。当然，你的真实服务器也可以使用其他路由器提供的互联网服务，只需要把网关指向它即可。
　　1、在Load Balancer上运行以下脚本(由Joseph Mack提供)：
#!/bin/bash
#---------------mini-rc.lvs_dr-director------------------------
#set ip_forward OFF for lvs-dr director (1 on, 0 off)
#(there is no forwarding in the conventional sense for LVS-DR)
cat /proc/sys/net/ipv4/ip_forward
echo "0" >/proc/sys/net/ipv4/ip_forward

#director is not gw for realservers: leave icmp redirects on
echo 'setting icmp redirects (1 on, 0 off) '
echo "1" >/proc/sys/net/ipv4/conf/all/send_redirects
cat /proc/sys/net/ipv4/conf/all/send_redirects
echo "1" >/proc/sys/net/ipv4/conf/default/send_redirects
cat /proc/sys/net/ipv4/conf/default/send_redirects
echo "1" >/proc/sys/net/ipv4/conf/eth0/send_redirects
cat /proc/sys/net/ipv4/conf/eth0/send_redirects

#setup DIP
/sbin/ifconfig eth0 192.168.1.101 broadcast 192.168.1.255 netmask 255.255.255.0

#add ethernet device and routing for VIP 192.168.1.11
/sbin/ifconfig eth0:0 192.168.1.11 broadcast 192.168.1.11 netmask 255.255.255.255
/sbin/route add -host 192.168.1.11 dev eth0:0
#listing ifconfig info for VIP 192.168.1.11
/sbin/ifconfig eth0:0

#check VIP 192.168.1.11 is reachable from self (director)
/bin/ping -c 1 192.168.1.11
#listing routing info for VIP 192.168.1.11
/bin/netstat -rn

#setup_ipvsadm_table
#clear ipvsadm table
/sbin/ipvsadm -C
#installing LVS services with ipvsadm
#add telnet to VIP with round robin scheduling
/sbin/ipvsadm -A -t 192.168.1.11:80 -s rr

#forward telnet to realserver using direct routing with weight 1
/sbin/ipvsadm -a -t 192.168.1.11:80 -r 192.168.1.102:80 -g -w 1
#check realserver reachable from director
ping -c 1 192.168.1.102

#forward telnet to realserver using direct routing with weight 1
/sbin/ipvsadm -a -t 192.168.1.11:80 -r 192.168.1.103:80 -g -w 1
#check realserver reachable from director
ping -c 1 192.168.1.103

#displaying ipvsadm settings
/sbin/ipvsadm

#not installing a default gw for LVS_TYPE vs-dr
#---------------mini-rc.lvs_dr-director------------------------
　　2、在第一台Real Server上运行以下脚本：
#!/bin/bash
#----------mini-rc.lvs_dr-realserver------------------
#setup IP
/sbin/ifconfig eth0 192.168.1.102 broadcast 192.168.1.255 netmask 255.255.255.0
#installing default gw 192.168.1.1 for vs-dr
/sbin/route add default gw 192.168.1.1
#showing routing table
/bin/netstat -rn
#checking if DEFAULT_GW 192.168.1.1 is reachable
ping -c 1 192.168.1.1

#set_realserver_ip_forwarding to OFF (1 on, 0 off).
echo "0" >/proc/sys/net/ipv4/ip_forward
cat /proc/sys/net/ipv4/ip_forward

#looking for DIP 192.168.1.101
ping -c 1 192.168.1.101

#looking for VIP (will be on director)
ping -c 1 192.168.1.11

#install_realserver_vip
/sbin/ifconfig lo:0 192.168.1.11 broadcast 192.168.1.11 netmask 0xffffffff up
#ifconfig output
/sbin/ifconfig lo:0
#installing route for VIP 192.168.1.11 on device lo:0
/sbin/route add -host 192.168.1.11 dev lo:0
#listing routing info for VIP 192.168.1.11
/bin/netstat -rn

#hiding interface lo:0, will not arp
echo "1" >/proc/sys/net/ipv4/conf/all/hidden
cat /proc/sys/net/ipv4/conf/all/hidden
echo "1" >/proc/sys/net/ipv4/conf/lo/hidden
cat /proc/sys/net/ipv4/conf/lo/hidden

#----------mini-rc.lvs_dr-realserver------------------
　　2、在第二台Real Server上运行以下脚本：
#!/bin/bash
#----------mini-rc.lvs_dr-realserver------------------
#setup IP
/sbin/ifconfig eth0 192.168.1.103 broadcast 192.168.1.255 netmask 255.255.255.0
#installing default gw 192.168.1.1 for vs-dr
/sbin/route add default gw 192.168.1.1
#showing routing table
/bin/netstat -rn
#checking if DEFAULT_GW 192.168.1.1 is reachable
ping -c 1 192.168.1.1

#set_realserver_ip_forwarding to OFF (1 on, 0 off).
echo "0" >/proc/sys/net/ipv4/ip_forward
cat /proc/sys/net/ipv4/ip_forward

#looking for DIP 192.168.1.101
ping -c 1 192.168.1.101

#looking for VIP (will be on director)
ping -c 1 192.168.1.11

#install_realserver_vip
/sbin/ifconfig lo:0 192.168.1.11 broadcast 192.168.1.11 netmask 0xffffffff up
#ifconfig output
/sbin/ifconfig lo:0
#installing route for VIP 192.168.1.11 on device lo:0
/sbin/route add -host 192.168.1.11 dev lo:0
#listing routing info for VIP 192.168.1.11
/bin/netstat -rn

#hiding interface lo:0, will not arp
echo "1" >/proc/sys/net/ipv4/conf/all/hidden
cat /proc/sys/net/ipv4/conf/all/hidden
echo "1" >/proc/sys/net/ipv4/conf/lo/hidden
cat /proc/sys/net/ipv4/conf/lo/hidden

#----------mini-rc.lvs_dr-realserver------------------
　　脚本执行方法请参考VS/NAT模式。
　　运行完成后，访问VIP(http://192.168.1.11)，查看结果，第一个客户机显示：

　　第二个客户机显示：

注意事项：
1、基本上大部分搭载着unices和Microsoft OS的服务器都可以在VS/DR模式下作为真实服务器使用。
2、Load Balancer和所有的Real Server在物理上必须有一个网卡通过不分断的局域网相连。
3、调度器上的VIP地址对外可见；真实服务器必须将VIP绑定到Nor-ARP网卡上，它对外不可见，只是用于欺骗真实服务器用于处理目标地址为VIP的网络请求。
4、在VS/DR模式下，无需使用ip_forward功能，因此为了安全考虑，关闭了该功能。
5、真实服务器不再使用调度器作为网关，因此打开调度器的ICMP重定向。
4、你的真实服务器上必须已部署好http服务器，并为缺省主页写入不同的内容以测试调度器调度结果。
3、使用VS/TUN调度

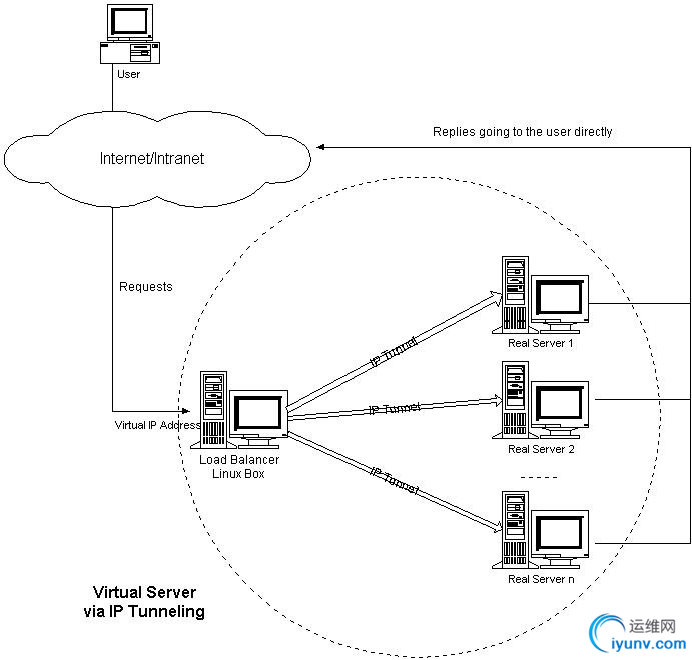

　　VS/TUN在生成中很少使用，因其条件较为苛刻，但是其与另外两种模式相比较，也有其独特的优势之处，首先上图：

　　在这个体系结构中，调度器根据各个服务器的负载情况，动态地选择一台服务器，将请求报文封装在另一个IP报文中，再将封装后的IP报文转发给选出的服务器；服务器收到报文后，先将报文解封获得原来目标地址为VIP的报文，服务器发现VIP地址被配置在本地的IP隧道设备上，所以就处理这个请求，然后根据路由表将响应报文直接返回给客户。
　　因此，VS/TUN的设置与VS/DR有部分相似之处，VS/TUN的调度器和真实服务器也需要绑定一个VIP，不同的是VS/TUN模式下，VIP绑定的网卡与VS/DR不同，因为VS/TUN需要ip隧道支持。
　　拓扑图与VS/DR一致：

　　模拟过程中，所有的机器全部在一个网段下，客户机的IP是192.168.1.10，Load Balancer同样提供一个对外可见的VIP192.168.1.11。
　　VS/TUN模式无需调度器和所有的真实服务器必须在一个不间断的局域网中，即使你的调度器在北京，但是你的真实服务器在美国、英国甚至条件允许的话，你的真是服务器在月球上，也是允许的。
　　在我的模拟中，为了简化了模拟环境，所有机器全部在一个网段，网关全部指向192.168.1.1。
　　1、在Load Balancer上运行以下脚本：
#!/bin/bash
#---------------mini-rc.lvs_dr-director------------------------
#set ip_forward OFF for lvs-dr director (1 on, 0 off)
#(there is no forwarding in the conventional sense for LVS-DR)
cat /proc/sys/net/ipv4/ip_forward
echo "0" >/proc/sys/net/ipv4/ip_forward

#director is not gw for realservers: leave icmp redirects on
echo 'setting icmp redirects (1 on, 0 off) '
echo "1" >/proc/sys/net/ipv4/conf/all/send_redirects
cat /proc/sys/net/ipv4/conf/all/send_redirects
echo "1" >/proc/sys/net/ipv4/conf/default/send_redirects
cat /proc/sys/net/ipv4/conf/default/send_redirects
echo "1" >/proc/sys/net/ipv4/conf/eth0/send_redirects
cat /proc/sys/net/ipv4/conf/eth0/send_redirects

#setup DIP
/sbin/ifconfig eth0 192.168.1.101 broadcast 192.168.1.255 netmask 255.255.255.0

#add ethernet device and routing for VIP 192.168.1.11
/sbin/ifconfig tunl0 192.168.1.11 broadcast 192.168.1.11 netmask 255.255.255.255
/sbin/route add -host 192.168.1.11 dev tunl0
#listing ifconfig info for VIP 192.168.1.11
/sbin/ifconfig tunl0

#check VIP 192.168.1.11 is reachable from self (director)
/bin/ping -c 1 192.168.1.11
#listing routing info for VIP 192.168.1.11
/bin/netstat -rn

#setup_ipvsadm_table
#clear ipvsadm table
/sbin/ipvsadm -C
#installing LVS services with ipvsadm
#add telnet to VIP with round robin scheduling
/sbin/ipvsadm -A -t 192.168.1.11:80 -s rr

#forward telnet to realserver using direct routing with weight 1
/sbin/ipvsadm -a -t 192.168.1.11:80 -r 192.168.1.102:80 -i -w 1
#check realserver reachable from director
ping -c 1 192.168.1.102

#forward telnet to realserver using direct routing with weight 1
/sbin/ipvsadm -a -t 192.168.1.11:80 -r 192.168.1.103:80 -i -w 1
#check realserver reachable from director
ping -c 1 192.168.1.103

#displaying ipvsadm settings
/sbin/ipvsadm

#not installing a default gw for LVS_TYPE vs-dr
#---------------mini-rc.lvs_dr-director------------------------
　　2、在第一台Real Server上运行以下脚本：
#!/bin/bash
#----------mini-rc.lvs_dr-realserver------------------
#setup IP
/sbin/ifconfig eth0 192.168.1.102 broadcast 192.168.1.255 netmask 255.255.255.0
#installing default gw 192.168.1.1 for vs-dr
/sbin/route add default gw 192.168.1.1
#showing routing table
/bin/netstat -rn
#checking if DEFAULT_GW 192.168.1.1 is reachable
ping -c 1 192.168.1.1

#set_realserver_ip_forwarding to OFF (1 on, 0 off).
echo "0" >/proc/sys/net/ipv4/ip_forward
cat /proc/sys/net/ipv4/ip_forward

#looking for DIP 192.168.1.101
ping -c 1 192.168.1.101

#looking for VIP (will be on director)
ping -c 1 192.168.1.11

#install_realserver_vip
/sbin/ifconfig tunl0 192.168.1.11 broadcast 192.168.1.11 netmask 0xffffffff up
#ifconfig output
/sbin/ifconfig tunl0
#installing route for VIP 192.168.1.11 on device tunl0
/sbin/route add -host 192.168.1.11 dev tunl0
#listing routing info for VIP 192.168.1.11
/bin/netstat -rn

#hiding interface tunl0, will not arp
echo "1" >/proc/sys/net/ipv4/conf/all/hidden
cat /proc/sys/net/ipv4/conf/all/hidden
echo "1" >/proc/sys/net/ipv4/conf/tunl0/hidden
cat /proc/sys/net/ipv4/conf/tunl0/hidden

#----------mini-rc.lvs_dr-realserver------------------
　　3、在第二台Real Server上运行以下脚本：
#!/bin/bash
#----------mini-rc.lvs_dr-realserver------------------
#setup IP
/sbin/ifconfig eth0 192.168.1.103 broadcast 192.168.1.255 netmask 255.255.255.0
#installing default gw 192.168.1.1 for vs-dr
/sbin/route add default gw 192.168.1.1
#showing routing table
/bin/netstat -rn
#checking if DEFAULT_GW 192.168.1.1 is reachable
ping -c 1 192.168.1.1

#set_realserver_ip_forwarding to OFF (1 on, 0 off).
echo "0" >/proc/sys/net/ipv4/ip_forward
cat /proc/sys/net/ipv4/ip_forward

#looking for DIP 192.168.1.101
ping -c 1 192.168.1.101

#looking for VIP (will be on director)
ping -c 1 192.168.1.11

#install_realserver_vip
/sbin/ifconfig tunl0 192.168.1.11 broadcast 192.168.1.11 netmask 0xffffffff up
#ifconfig output
/sbin/ifconfig tunl0
#installing route for VIP 192.168.1.11 on device tunl0
/sbin/route add -host 192.168.1.11 dev tunl0
#listing routing info for VIP 192.168.1.11
/bin/netstat -rn

#hiding interface tunl0, will not arp
echo "1" >/proc/sys/net/ipv4/conf/all/hidden
cat /proc/sys/net/ipv4/conf/all/hidden
echo "1" >/proc/sys/net/ipv4/conf/tunl0/hidden
cat /proc/sys/net/ipv4/conf/tunl0/hidden

#----------mini-rc.lvs_dr-realserver------------------
　　脚本执行方法请参考VS/NAT模式。
　　运行完成后，访问VIP(http://192.168.1.11)，查看结果，第一个客户机显示：

　　第二个客户机显示：

注意事项：
1、 VS/TUN模式下的所有真实服务器必须使用Linux系统，因为迄今为止，只有Linux系统支持隧道技术。
2、 Load Balancer和Real Server的VIP必须绑定在tunl0网卡上，且关闭Real Server网卡tunl0的arp功能。
3、 你的真实服务器上必须已部署好http服务器，并为缺省主页写入不同的内容以测试调度器调度结果。

运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表，该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有，请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意，请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息，一经发现立即删除。若您因此触犯法律，一切后果自负，我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集，我们仅提供一个展示、介绍、观摩学习的平台，我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责，亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏，不得用于商业或者其他用途，否则，一切后果均由您自己承担，我们对此不承担任何法律责任
7、如涉及侵犯版权等问题，请您及时通知我们，我们将立即采取措施予以解决
8、联系人Email：admin@iyunv.com 网址：www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址：https://www.iyunv.com/thread-365790-1-1.html 上篇帖子： LVS技术浅析-proc参数 下篇帖子： LVS: IPVS+Piranha CentOS5.2
回复

使用道具 举报

返回列表
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

扫码加入运维网微信交流群X

扫码加入运维网微信交流群

扫描二维码加入运维网微信交流群，最新一手资源尽在官方微信交流群！快快加入我们吧...

扫描微信二维码查看详情

客服 E-mail:iyunvcom@gmail.com

本站由青云提供云计算服务

运维网--中国最专业的运维工程师交流社区

豫ICP备20007574号-1 Copyright © 2012-2025

关于我们

发展历程

联系我们

关注我们

广告服务

广告案例

隐私条款

免责声明

用户登录

用户注册

版主守则

申请版主

手机版

金币获取

帮助中心

每日签到

Good Good

Study

Day Day

UP


客服E-mail:kefu@iyunv.com 客服QQ：1061981298


QQ群⑦：运维网交流群⑦ QQ群⑧：运维网交流群⑧ k8s群：运维网kubernetes交流群


提醒：禁止发布任何违反国家法律、法规的言论与图片等内容；本站内容均来自个人观点与网络等信息，非本站认同之观点.


本站大部分资源是网友从网上搜集分享而来，其版权均归原作者及其网站所有，我们尊重他人的合法权益，如有内容侵犯您的合法权益，请及时与我们联系进行核实删除！



合作伙伴: 青云cloud

快速回复 返回顶部 返回列表
