实验环境： 系统版本：CentOS release 6.5 (Final)_x64 node1: ip:192.168.0.233 #写进/etc/hosts文件中 node2: ip :192.168.0.234 vip: 192.168.0.183 注意：1.两台机器务必写静态ip，切记莫用dhcp获取ip，确保两个机器互相能ping通 2. 先禁用防火墙和SELinux
一．安装/配置DRBD 我这里用的是drbd-8.4.3.tar.gz 源码包，制作的rpm包，
经测试：源码包编译安装drbd后，drbd正常工作，Pacemaker，添加进资源，无法管理
(1).制作rpm包步骤
制作工具 yum install rpm-build -y #这个一定要安装的 [iyunv@node1 ~]# mkdir -p ~/rpmbuild/SOURCES [iyunv@node1 ~]# cd ~/rpmbuild/SOURCES/ [iyunv@node1 SOURCES]# cp /usr/local/src/drbd-8.4.3.tar.gz . #拷贝源码包 [iyunv@node1 SOURCES]# tar -zxvf drbd-8.4.3.tar.gz [iyunv@node1 SOURCES]# cd drbd-8.4.3 [iyunv@node1 drbd-8.4.3]#./configure --enable-spec --with-km [iyunv@node1 drbd-8.4.3]# rpmbuild -ba drbd.spec [iyunv@node1 drbd-8.4.3]# rpmbuild -ba drbd-km.spec #编译已经完成 把我们编译成的包，拷贝到另一台机器上安装即可
(2)安装DRBD软件包 （两台机器都需要安装） [iyunv@node1x86_64]# yum install drbd-* -y #安装我们编译成的rpm包
(3)配置我们的drbd (两台drbd配置文件，配置必须一样) ①添加内核模块
[iyunv@node1x86_64]# modprobe drbd [iyunv@node1 x86_64]#lsmod |grep drbd
②给drbd一个分区，不需要格式化这里使用的/dev/xvdb5 这个设备
[iyunv@node1 drbd.d] vi/etc/drbd.d/dbdata.res #配置文件两台主机保持一样
resource data {
onnode1{
device /dev/drbd1;
disk /dev/xvdb5; #我们给drbd的分区名字
address 192.168.0.233:7789; #主机ip和drbd数据通信的端口
meta-disk internal;
}
onnode2{
device /dev/drbd1;
disk /dev/xvdb5;
address 192.168.0.234:7789;
meta-disk internal;
}
}
[iyunv@node2 drbd.d] vi/etc/drbd.d/dbdata.res #配置文件两台主机保持一样
resource data {
onnode1{
device /dev/drbd1;
disk /dev/xvdb5; #我们给drbd的分区名字
address 192.168.0.233:7789; #主机ip和drbd数据通信的端口
meta-disk internal;
}
onnode2{
device /dev/drbd1;
disk /dev/xvdb5;
address 192.168.0.234:7789;
meta-disk internal;
}
}
③初始化drbd
[iyunv@node2 drbd.d]# drbdadm create-md data -c /etc/drbd.conf #中途提示输入”yes”
[iyunv@node1 drbd.d]# drbdadm create-md data -c /etc/drbd.conf #中途提示输入”yes”
④启动drbd服务： #两个都启动
[iyunv@node1 drbd.d]# /etc/init.d/drbd start
[iyunv@node2 drbd.d]# /etc/init.d/drbd start
查看drbd状态，会是这样，第一次安装都会这样，不用担心，切换一下就可以了
[iyunv@node1 drbd.d]# drbdadm primary--force data -c /etc/drbd.conf
再次查看，ok已经开始同步了，同步完毕，我们再操作
查看状态已经同步完毕
⑤向DRBD中添加数据 [iyunv@node1 drbd.d]# mkfs.ext4 /dev/drbd1 #格式化drbd1
[iyunv@node1 drbd.d]# mount /dev/drbd1 /mnt/ #挂载到/mnt下
cat <<-END >/mnt/index.html #写入数据，方便测试
<html>
<body>welcome to drbd</body>
</html>
END

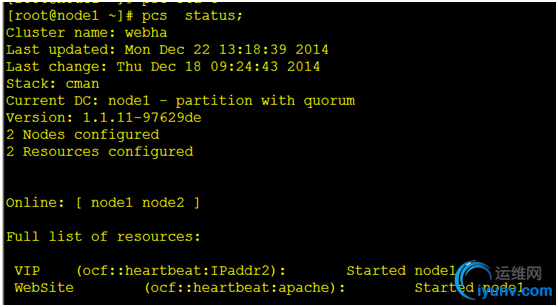

二．在集群中配置DRBD 查看我们现在正在使用的集群状态
现在有一个vip资源，和一个Apache资源
(1)我们需要用 cib 创建一个文件，通过cib写入xml文件中启动
[iyunv@node1 ~]# pcs clustercib test_drbd_cfg [iyunv@node1 ~]# pcs -f test_drbd_cfg resource create Dataocf:linbit:drbd drbd_resource=data op monitorinterval=60s 现在使用PCS-f选项，更改保存在test_drbd_cfg文件中的配置。此配置由cib推入集群 ocf:linbit:drbd 就是调用的drbd功能模块，drbd_resource=data 这里的data就是我们drbd里面设置的资源 monitor interval=60s 监控间隔时间 cib保存的是我们的机器配置格式xml 查看命令： pcs cluster cib [iyunv@node1 ~]# pcs -f test_drbd_cfg resource master DataCloneData master-max=1 master-node-max=1clone-max=2 clone-node-max=1 notify=true 设置我们的从设备 查看我们创建好的资源
提交我们的配置到集群中
[iyunv@node1 ~]# pcs cluster cib-push test_drbd_cfg
注意：官方给的文档，例子 #pcscluster push cib fs_cfg 这样写是错误的

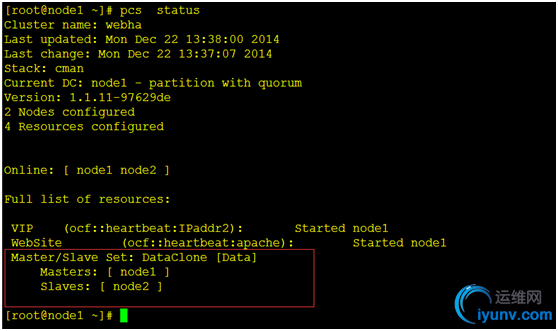

[iyunv@node1 ~]# pcs status #查看集群工作状态
(2)现在DRBD已经工作了，我们可以配置一个Filesystem资源来使用它。此外，对于这个文件系统的定义，同样的我们告诉集群这个文件系统能在哪运行(主DRBD运行的节点)以及什么时候可以启动(在主DRBD启动以后)。
[iyunv@node1 ~]# pcs cluster cib fs_cfg #创建一个fs_cfg 文件，一会用cib推入集群配置
[iyunv@node1~]# pcs -f fs_cfg resource create WebFSFilesystem device="/dev/drbd1"directory="/var/www/html" fstype="ext4"
device写我们的drbd设备，directory写我们Apache的网页存放目录，fstype，文件系统格式
[iyunv@node1~]# pcs -f fs_cfg constraint colocationadd WebFS DataClone INFINITY with-rsc-role=Master
[iyunv@node1~]# pcs -f fs_cfg constraint orderpromote DataClone then start WebFS
(3)告诉集群Apache也要运行在同样的节点上，而且文件系统要在Apache之前启动。
[iyunv@node1~]# pcs -f fs_cfg constraint colocation add WebSite WebFS INFINITY
[iyunv@node1~]# pcs -f fs_cfg constraint order WebFS then WebSite
查看我们创建的资源
[iyunv@node1~]# pcs -f fs_cfg constraint

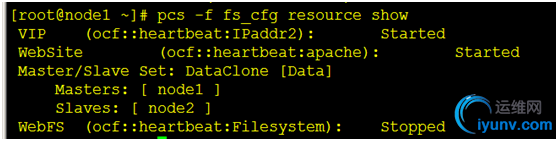

[iyunv@node1~]# pcs -f fs_cfg resource show
(4)提交我们的配置
[iyunv@node1~]# pcs cluster cib-push fs_cfg
注意：官方给的文档，例子:pcscluster push cib fs_cfg，这样写是错误的

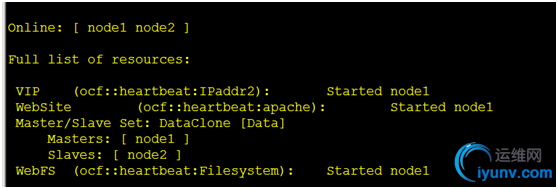

[iyunv@node1~]# pcs status

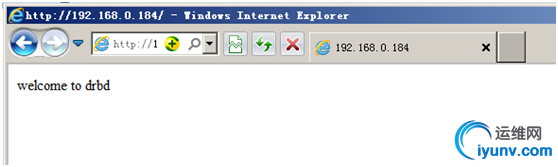

用我们的vip访问测试一下，是否是我们之前创建进存储的index.html文件
呵呵，多么可人的界面出现了，我们能访问到我们存储中的文件了
注意：selinux切记要关闭，或者你自己微调也行，不然Apache启动会报错，导致服务切换不过去
(5): 故障迁移测试
把一个本地节点设置为standby模式并观察集群把所有资源移动到另外一个节点了。并且注意节点的状态改变为不能运行任何的资源。

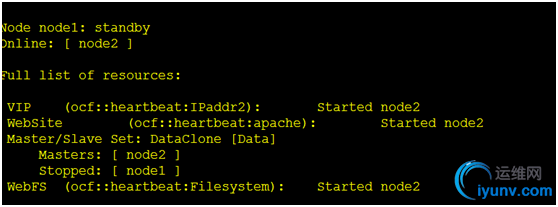

我们把node1 干掉，所有服务会自动切换到node2，node2存储变成stopped了
[iyunv@node1~]# pcs cluster standby node1
恢复我们的node1
[iyunv@node1~]# pcs cluster unstandby node1

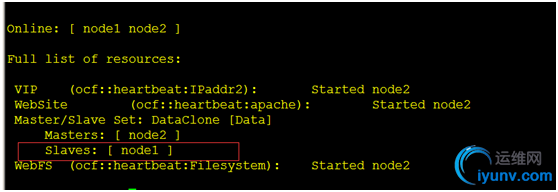

存储node1 也正常了
Pacemaker 集群管理，还有许多强大功能，正在挖掘，敬请期待！
|
