架构设计：系统间通信（20）——MQ：消息协议（下）

我很黑！

　　（接上文《架构设计：系统间通信（19）——MQ：消息协议（上）》）
　　上篇文章中我们重点讨论了“协议”的重要性。并为各位读者介绍了Stomp协议和XMPP协议。
　　这两种协议是消息队列中两种不同使用场景下的典型代表。
　　本文主要接续上文的篇幅，继续讨论消息队列中还有一种典型协议：AMQP协议。
3-3、AMQP协议
　　AMQP协议的全称是：Advanced Message Queuing Protocol（高级消息队列协议）。眼下AMQP协议的版本号为 Version 1.0。这个协议标准在2014年通过了国际标准组织 (ISO) 和国际电工委员会 (IEC) 的投票，成为了新的 ISO 和 IEC 国际化标准。眼下支持AMQP的软件厂商包含：

3-3-1、协议概览
　　在网络上解说AQMP协议的文章已经有非常多了。您能够在百度、Google、必应上搜索关键字‘AMQP’，就会出现非常多相关文章。尽管文章数量比較多，可是却鲜有质量过硬的文章（当然除了AMQP官网 http://www.amqp.org/ 的协议说明文档）。本小节的内容我试图在能力所及的范围内。为各位读者将AMQP协议的核心要点讲清楚。

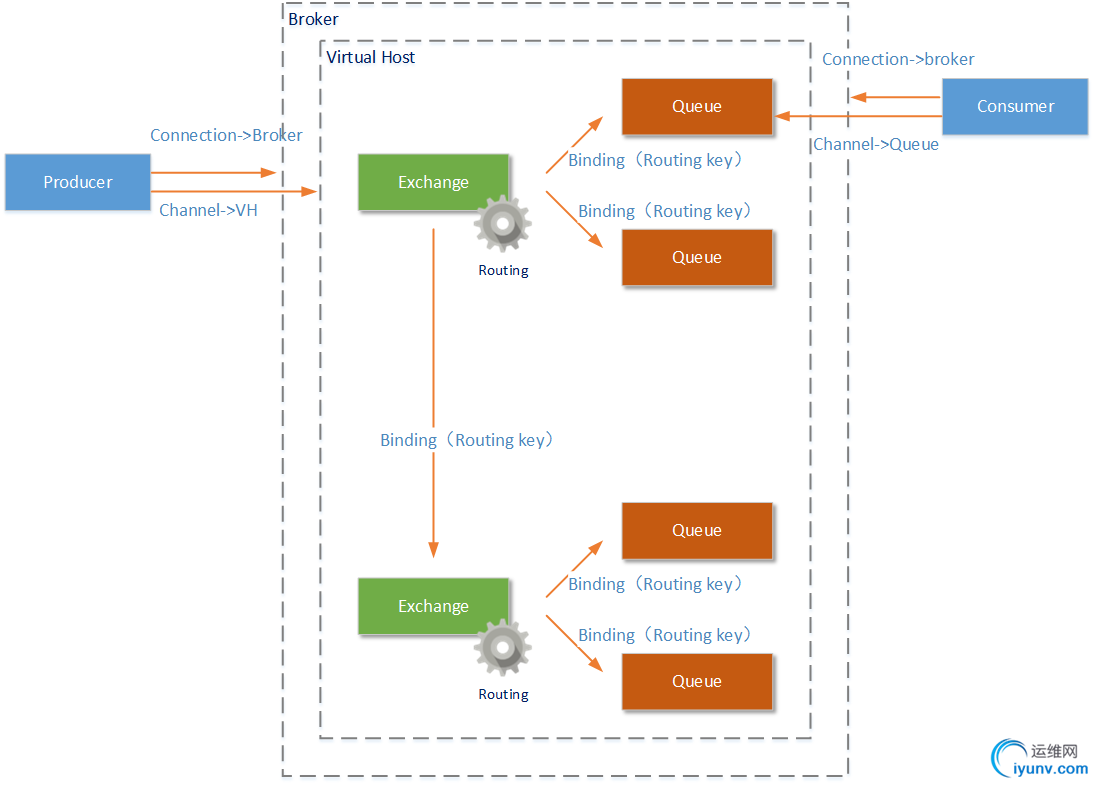

　　为了达到这个目的。首先将AMQP协议的原理用下图进行一个全面呈现。然后在具体解说图中的每个要点：

　　从上图我们能够看到AMQP协议的各个组成部分：

• 　　AMQP协议中的元素包含：Message（消息体）、Producer（消息生产者）、Consumer（消息消费者）、Virtual Host（虚拟节点）、Exchange（交换机）、Queue（队列）等


• 　　由Producer（消息生产者）和Consumer（消息消费者）构成了AMQP的client。他们是发送消息和接收消息的主体。AMQP服务端称为Broker，一个Broker中一定包含完整的Virtual Host（虚拟主机）、 Exchange（交换机）、Queue（队列）定义。


• 　　一个Broker能够创建多个Virtual Host（虚拟主机），我们将讨论的Exchange和Queue都是虚拟机中的工作元素（还有User元素）。
  　　注意，假设AMQP是由多个Broker构成的集群提供服务。那么一个Virtual Host也能够由多个Broker共同构成。


• 　　Connection是由Producer（消息生产者）和Consumer（消息消费者）创建的连接，连接到Broker物理节点上。可是有了Connection后client还不能和server通信，在Connection之上client会创建Channel。连接到Virtual Host或者Queue上。这样client才干向Exchange发送消息或者从Queue接受消息。一个Connection上同意存在多个Channel，仅仅有Channel中能够发送/接受消息。


• 　　Exchange元素是AMQP协议中的交换机，Exchange能够绑定多个Queue也能够同一时候绑定其它Exchange。消息通过Exchange时，会依照Exchange中设置的Routing（路由）规则，将消息发送到符合的Queue或者Exchange中。

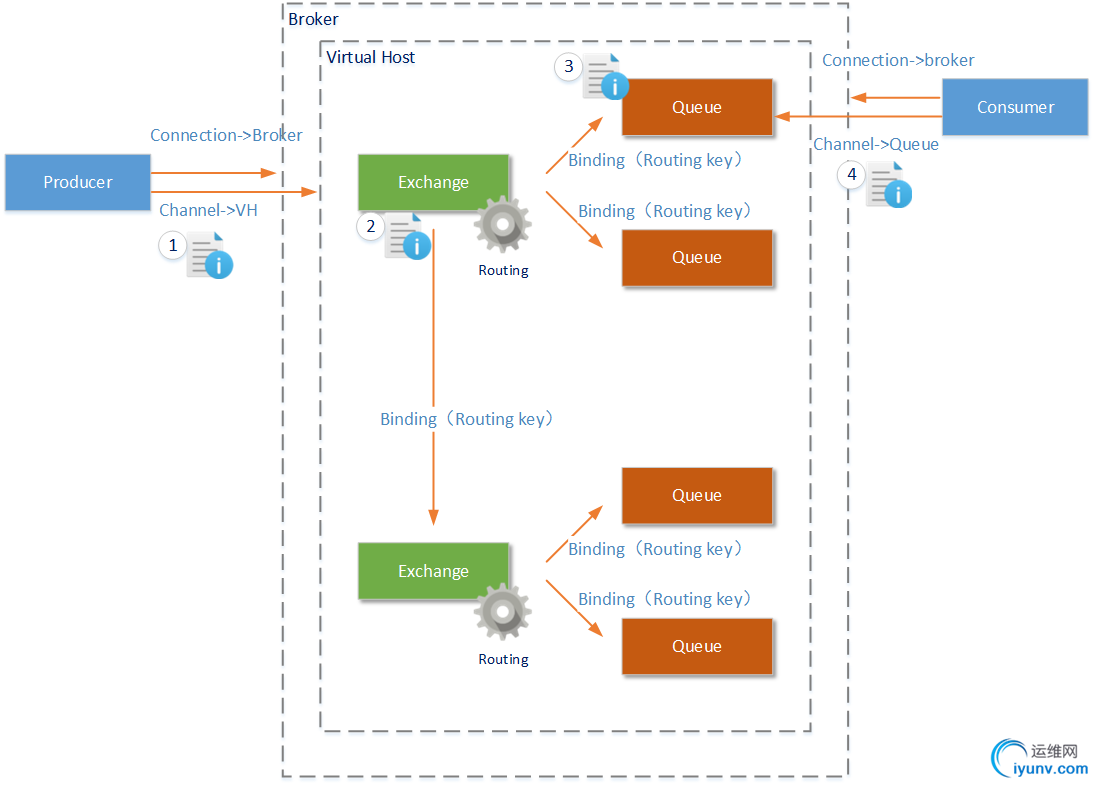

　　那么AMQP消息在这个结构中是怎样通过Producer发出，又经过Broker最后到达Consumer的呢？请看下图：

• 　　在Producer（消息生产者）client建立了Channel后，就建立了到Broker上Virtual Host的连接。
  　　接下来Producer就能够向这个Virtual Host中的Exchange发送消息了。


• 　　Exchange（交换机）能够处理消息的前提是：它至少已经和某个Queue或者另外的Exchange形成了绑定关系。并设置好了到这些Queue和Excahnge的Routing（路由规则）。Excahnge中的Routing有三种模式。我们随后会讲到。在Exchange收到消息后。会依据设置的Routing（路由规则），将消息发送到符合要求的Queue或者Exchange中（路由规则还会和Message中的Routing Key属性配合使用）。


• 　　Queue收到消息后，可能会进行例如以下的处理：假设当前没有Consumer的Channel连接到这个Queue，那么Queue将会把这条消息进行存储直到有Channel被创建（AMQP协议的不同实现产品中，存储方式又不尽同样）；假设已经有Channel连接到这个Queue，那么消息将会按顺序被发送给这个Channel。


• 　　Consumer收到消息后，就能够进行消息的处理了。
  　　可是整个消息传递的过程还没有完毕：视设置情况。Consumer在完毕某一条消息的处理后，将须要手动的发送一条ACK消息给相应的Queue（当然您能够设置为自己主动发送，或者无需发送）。Queue在收到这条ACK信息后，才会觉得这条消息处理成功，并将这条消息从Queue中移除。假设在相应的Channel断开后，Queue都没有这条消息的ACK信息，这条消息将会又一次被发送给另外的Channel。当然，您还能够发送NACK信息，这样这条消息将会马上归队。并发送给另外的Channel。



3-3-2、Message（消息体）
　　通过上一小节的描写叙述，我们能够看到AMQP协议中消息的处理规则和Stomp协议中消息的处理规则有相似之处。比方对ACK、NACK的使用。
　　但明显不同的地方还是非常多。比如AMQP中Exchange元素提供的Routing路由规则，这显然比Stomp协议中直接发送给Queue要灵活得多。
　　为了支持AMQP协议中的这些规则，AMQP协议中的消息也必须有特定的格式，实际上AMQP协议要比Stomp协议复杂得多。以下我们就依据ISO/IEC公布的AMQP Version 1.0标准文档。来讨论一下AMQP协议中的消息格式。
　　首先要说明的是眼下国内多个技术网站。具体介绍AMQP消息格式的文章本来就不多（不包含那些聊聊几笔的转发）。并且基本上都没有具体解说格式本身，仅仅是粗略说明了AMQP消息採用二进制格式（不论什么应用层协议在网络上进行传输，都是使用二进制流进行的，所以这个说法当然没错）。
　　有的文章还向读者传递了错误的信息。
　　比如说AMQP消息格式包含两部分：消息头和消息正文。 这是全然错误的，尽管AMQP消息格式确实包含Header和Body部分。可是绝对不止这两个部分。（假设真是这样，ISO/IEC组织就不须要使用125页的文档篇幅来进行说明了）
　　首先我们须要说明的是，作为一种网络通讯协议，AMQP工作在七层/五层网络模型的应用层。是一个典型的应用层协议；另外。因为AMQP协议存在多种元素定义，且这些元素定义工作在不同的领域。比如Channel的定义是为了基于网络连接记录会话状态；Queue等元素帮助AMQP完毕路由规则，这些元素在Message消息记录中都须要有所体现。

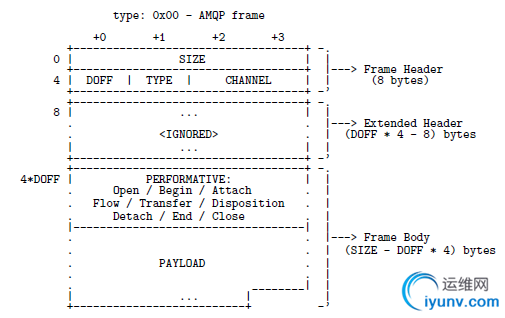

　　所以AMQP协议首先要记录网络状态和会话状态，格式例如以下（AMQP帧的定义在《OASIS Advanced Message Queueing Protocol

(AMQP) Version 1.0》文档的第38页）：

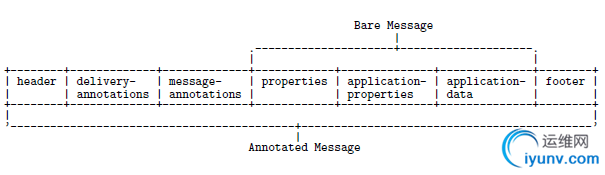

　　当中非PAYLOAD部分。在网络协议的应用层说明Channel的工作状态（当然还有说明整个AMQP消息的长度区域：SIZE），我们真正须要的内容存在PAYLOAD区域。PAYLOAD区域（译文称为‘交付区’）的格式例如以下（能够在《OASIS Advanced Message Queueing Protocol

(AMQP) Version 1.0》文档的第3部分：messaging第82页找到具体说明）：

　　在PAYLAOD区域一共包含7个数据区域：header、delivery-annotations、message-annotations、properties、application-properties、application-data、footer。这些元素的作用例如以下：

• 　　header：header部分记录了AMQP消息的在‘支持AMQP的中间件’中的交互状态。
  　　比如该条消息在节点间被交互的总次数、优先级、TTL（Time To Live）值等信息。


• 　　delivery-annotations：在header部分仅仅能传递规范的、标准的、经过ISO/IEC组织定义的属性。
  　　那么假设须要在header部分传递一些非标准信息怎么办呢？这就是delivery-annotations数据区域存在的意义：用来记录那些’非标’的header信息。


• 　　message-annotations：这个数据区域，用于存储一些自己定义的辅助属性。和delivery-annotations区域的非标准信息不同。这里的自己定义属性主要用于消息的转换。
  　　比如AMQP-JMS信息转换过程中将依据这个数据区域的“x-opt-jms-type”、“x-opt-to-type”、“x-opt-reply-type”和“name”属性进行JMS规范中相应的“JMSType”、“Type of the JMSDestination”、“Type of the JMSReplyTo”和“JMS_AMQP_MA_name”属相的转换。


• 　　properties：从整个AMQP消息的properties属性開始，到AMQP消息的application-data部分结束，才是AMQP消息的正文内容（译文称为‘裸消息’）。Properties属性记录了AMQP消息正文的那些‘不可变’属性。在properties部分仅仅能传递规范的、标准的、经过ISO/IEC组织定义的属性。
  　　比如：消息id、分组id、发送者id、内容编码等。以下是AMQP协议文档中对Properties部分属性的描写叙述（仅仅能包含这些信息）：



<type name="properties" class="composite" source="list" provides="section">
<descriptor name="amqp:properties:list" code="0x00000000:0x00000073"/>
<field name="message-id" type="*" requires="message-id"/>
<field name="user-id" type="binary"/>
<field name="to" type="*" requires="address"/>
<field name="subject" type="string"/>
<field name="reply-to" type="*" requires="address"/>
<field name="correlation-id" type="*" requires="message-id"/>
<field name="content-type" type="symbol"/>
<field name="content-encoding" type="symbol"/>
<field name="absolute-expiry-time" type="timestamp"/>
<field name="creation-time" type="timestamp"/>
<field name="group-id" type="string"/>
<field name="group-sequence" type="sequence-no"/>
<field name="reply-to-group-id" type="string"/>
</type>

• 　　application-properties：‘应用数据’属性。在这部分数据中主要记录和应用有关的数据，AMQP的实现产品（比如RabbitMQ）须要用这部分数据决定其处理逻辑。比如：送入哪一个Exchange、消息的Routing值是什么、是否进行持久化等。


• 　　application-data：使用二进制格式描写叙述的AMQP消息的用户部分内容。既是我们发送出去的真实内容。


• 　　footer：一般在这个数据区域存储辅助内容。比如消息的哈希值。HMAC。签名或者加密细节。



　　以上才是一个AMQP消息的完整结构。当然因为篇幅限制。在某一个数据区域的‘标准’属性就没有再细讲了，比如Properties数据区域定义的creation-time属性、Header数据区域定义的durable属性。有兴趣的朋友能够參考《OASIS Advanced Message Queueing Protocol

(AMQP) Version 1.0》，这个文档我已经上传到我的下载列表中。供大家免费下载^_^（http://download.csdn.net/detail/yinwenjie/9460653）。
3-3-3、Exchange（交换机）路由规则
　　Exchange交换机在AMQP协议中主要负责依照一定的规则，将收到的消息转发到已经和它事先绑定好的Queue或者另外的Exchange中。
　　Excahnge交换机的这个处理过程称之为Routing（路由）。眼下流行的AMQP路由实现一共同拥有三种：各自是Direct Exchange、Fanout Exchange和Topic Exchange。
　　须要特别注意的是：Exhange须要具备怎样的‘路由’规则，并没有在AMQP标准协议进行强行规定，眼下流行的AMQP转发规则都是AMQP实现产品自行开发的（这也是为什么AMQP消息中和路由、过滤规则相关的属性是存放在application-properties区域的原因）。
A、Direct路由
　　direct模式从字面上的理解应该是‘引导’、‘直接’的含义。direct模式下Exchange将使用AMQP消息中所携带的Routing-Key和Queue中的Routing Key进行比較。
　　假设两者全然匹配。就会将这条消息发送到这个Queue中。
　　例如以下图所看到的：

B、Fanout路由

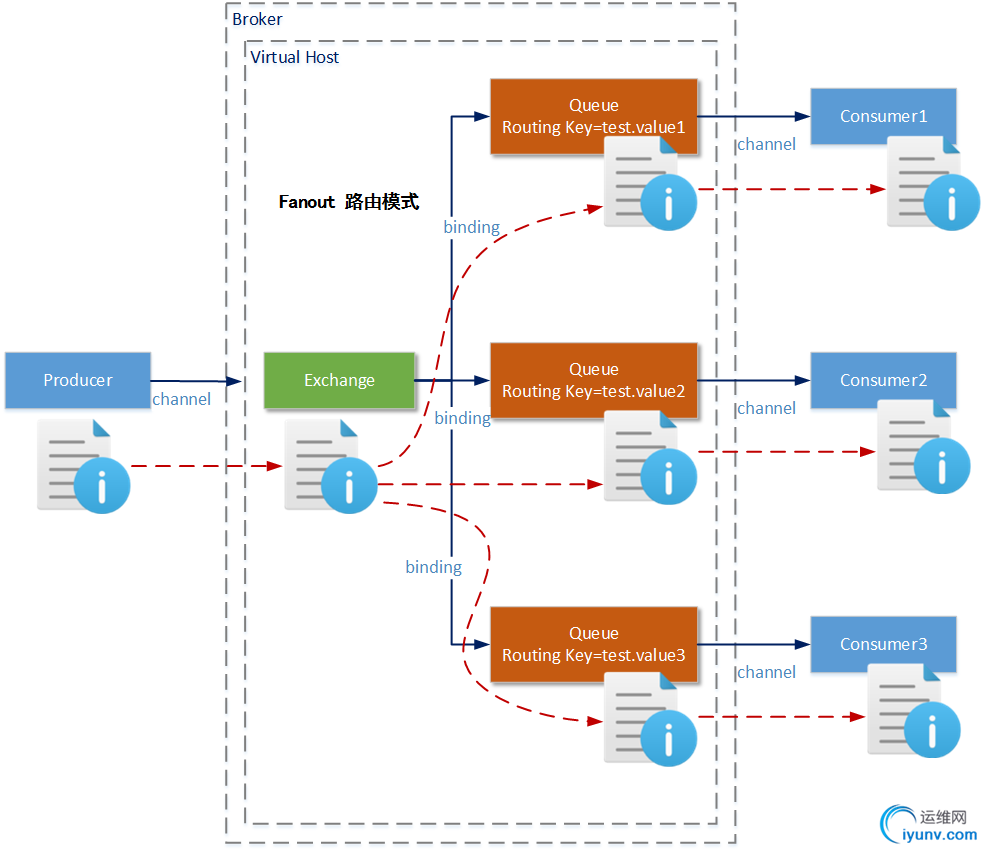

　　Fanout路由模式不须要Routing Key。当设置为Fanout模式的Exchange收到AMQP消息后。将会将这个AMQP消息复制多份。分别发送到和自己绑定的各个Queue中。
　　例如以下图所看到的：

C、Topic路由

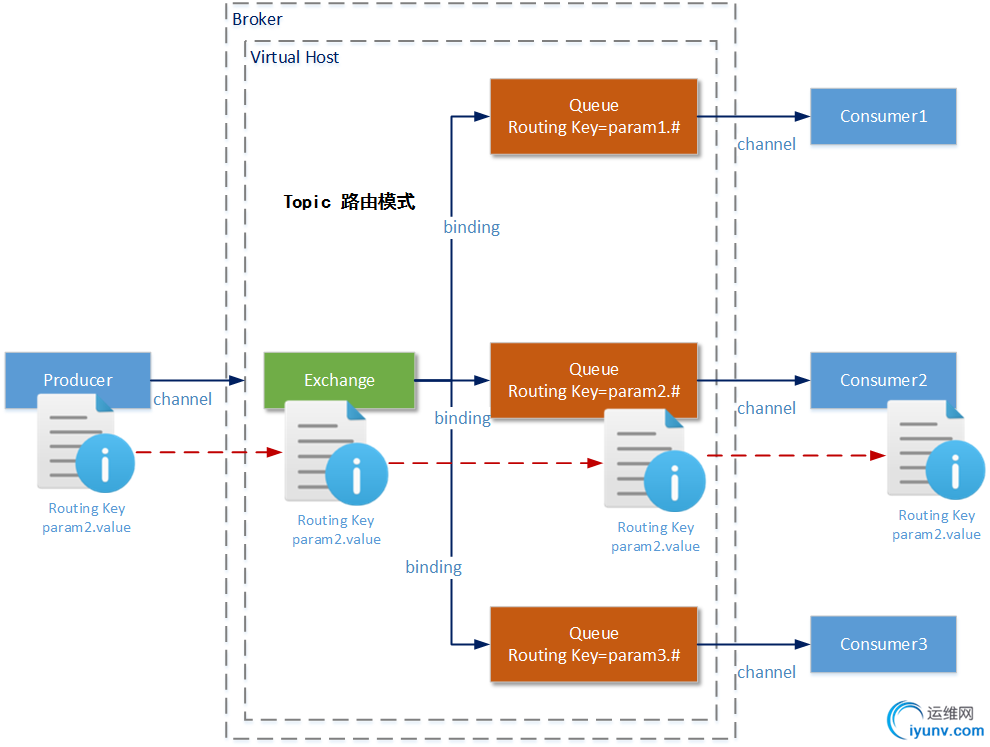

　　Topic模式是Routing Key的匹配模式。Exchange将支持使用‘#’和‘ * ’通配符进行Routing Key的匹配查找（‘#’表示0个或若干个关键词，‘ * ’表示一个关键词，注意是关键词不是字母）。例如以下图所看到的：

　　为了方便各位读者的理解，这里我们再举几个通配符匹配的演示样例：

• 　　“param.#”。能够匹配“param”、“param.test”、“param.value”、“param.test.child”等等AMQP消息的Routing Key；可是不能匹配诸如“param1.test”、“param2.test”、“param3.test”。
  　　以为param这个关键词和param1这个关键词不同样。


• 　　“param.*.* ”，能够匹配“param.test.test”、“param.test.value”、“param.test.child”等等AMQP消息的Routing Key；可是不能匹配诸如“param”、“param.test”、“parm.child”等等Routing Key。


• 　　“param.*.value”。能够匹配“param.value.value”、“param.test.value”等Routing Key；可是不能匹配诸如“param.value”、“param.value.child”等Routing Key。



　　注意，以上介绍的Direct 路由模式和Topic 路由模式中，假设Exchange交换机没有找到不论什么匹配Routing Key的Queue，那么这条AMQP消息会被丢弃。
　　（仅仅有Queue有保存消息的功能，可是Exchange并不负责保存消息）
4、不得不提的JMS规范
　　JMS不是消息队列，更不是某种消息队列协议。**JMS是Java消息服务接口，是一套规范的JAVA API 接口。这套规范接口由SUN提出，并在2002年公布JMS规范的Version 1.1版本号。**JMS和消息中间件厂商无关。既然是一套接口规范，就代表这它须要各个厂商进行实现。好消息是，大部分消息中间件产品都支持JMS 接口规范。也就是说。您能够使用JMS API来连接Stomp协议的产品（比如ActiveMQ）。就像您能够使用JDBC API来连接ORACLE或者MYSQL一样。

　　部分网络上的资料都介绍JMS是一个消息队列，这个说法是错误的，会误导读者。难道你能说JDBC是数据库？

　　当然。这些具体实现JMS规范的JAVA API都是由具体的中间件厂商提供的。
　　以下一段代码演示了怎样使用JMS建立与ActiveMQ的连接：

package com.yinwenjie.test.testActivemq.jms;
import javax.jms.Connection;
import javax.jms.Destination;
import javax.jms.MessageProducer;
import javax.jms.Session;
import javax.jms.TextMessage;
import org.apache.activemq.artemis.jms.client.ActiveMQConnectionFactory;
/**
* 測试使用JMS API连接ActiveMQ
* @author yinwenjie
*/
public class JMSProducer {
/**
* 因为是測试代码，这里忽略了异常处理。　　
* 正是代码可不能这样做
* @param args
* @throws RuntimeException
*/
public static void main (String[] args) throws Exception {
// 定义JMS-ActiveMQ连接信息
ActiveMQConnectionFactory connectionFactory = new ActiveMQConnectionFactory("tcp://localhost:61616", "username", "password");
Session session = null;
Destination sendQueue;
Connection connection = null;
//进行连接
connection = connectionFactory.createConnection();
connection.start();
//建立会话
session = connection.createSession(true, Session.SESSION_TRANSACTED);
//建立queue（当然假设有了就不会反复建立）
sendQueue = session.createQueue("");
//建立消息发送者对象
MessageProducer sender = session.createProducer(sendQueue);
TextMessage outMessage = session.createTextMessage();
outMessage.setText("这是发送的消息内容");
//发送（JMS是支持事务的）
sender.send(outMessage);
session.commit();
//关闭
sender.close();
connection.close();
connectionFactory.close();
}
}

　　这里，再给各位读者一个官方文档。
　　这个官方文档用于描写叙述ActiveMQ消息中间件中实现的AMQP协议信息转换为JMS服务接口能够识别的数据信息（请细致理解这句话黑体字部分的描写叙述）。http://activemq.apache.org/amqp.html
5、后文介绍
　　通过两篇文章的篇幅。我们介绍了典型的消息队列协议。当然还有非常多具体的消息队列协议没有讲到，可是通过介绍XMPP、AMQP、Stomp协议能够起到一个管中窥豹可见一斑的效果。另外我们还说明了JMS规范的具体含义。以便帮助读者纠正一些不对的观点。
　　下一篇文章開始，我们将解说两个典型的消息队列中间件：ActiveMQ和RabbitMQ。最后我们还会列举一个实际场景。然后通过消息队列技术一起搭建一个高性能的业务处理方案。
