LVS负载均衡DR模型实验

fgswe









lvsDR模型原理：
外部请求到来时，源IP是CIP目标IP是VIP，进入路由，路由arp解析，由于只能让Director给予响应，所以禁用RS的arp响应广播，只能响应连入网络中的接口对应的ip的解析，所以将VIP设置在lo:0接口，这样之后Director可以响应路由器的arp解析，客户端请求进去Director，通过PREROUTING进入INPUT，在INPUT设置了lvs服务，凡是请求vip:80的请求，均进行转发，于是在Director INPUT链上根据调度规则，选出合适的RS，进行转发，转发是根据MAC地址进行的，各服务器之间通信是靠DIP和RIP进行的，所以各服务器上均有彼此通信的IP所在的网卡的mac地址，根据调度规则选出的mac地址转发，当请求到达选中的RS后，RS进行解封装，发现目标ip是自己的（即vip，在每台RS的lo:0接口上配置的ip）于是根据请求准备数据，数据目标IP是CIP，源IP是VIP，但是不能直接通过eth0进行发送，因为从哪个接口发送，那么源地址便是哪个接口的IP，这样客户端不会接收此数据，所以需要强制从lo:0接口转到eth0接口进行发送，所以设置了主机路由，这样数据便没有经过Director直接经过路由器发送到客户端。

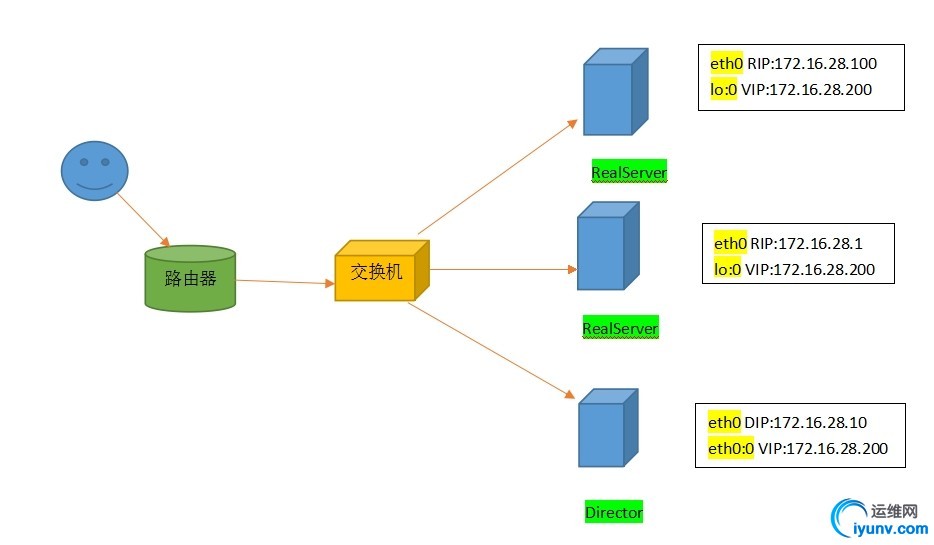

架构实现步骤：
vip：172.16.28.200
DIP:172.16.28.10
RIP:172.16.28.1
RIP:172.16.28.100

1.Director操作：
设置IP

1 2	ifconfig eth0 172.16.28.10/16 up ifconfig eth0:0 172.16.28.200  broadcast 172.16.28.200 netmask 255.255.255.255 up

设置主机路由

1	route add –host 172.16.28.200 dev eth0:0

设置路由转发

echo 1 > /proc/sys/net/ivv4/ip_forward
或者修改/etc/sysctl.conf中的ip_forward=1
定义lvs服务
ipvsadm –A –t 172.16.28.200:80 –s wlc
ipvsadm –a –t 172.16.28.200:80 –r 172.16.28.1 –g –w 1
ipvsadm –a –t 172.16.28.200:80 –r 172.16.28.100 –g –w 2

2.Realserver操作
禁用arp响应广播，两台RS分别操作
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 1> /proc/sys/net/ipv4/conf/lo/arp_ignore
或者：
在sysctl.conf里添加
net.ipv4.conf.all.arp_announce=2
net.ipv4.conf.lo.arp_announce=2
net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.lo.arp_ignore=1



RS1

1 2 3

ifconfig eth0 172.16.28.1/16 up ifconfig lo:0 172.16.28.200 broadcast 172.16.28.200 netmask 255.255.255.255 up route add –host 172.16.28.200 dev lo:0

RS2

1 2 3

ifconfig eth0 172.16.28.100/16 up ifconfig lo:0 172.16.28.200 broadcast 172.16.28.200 netmask 255.255.255.255 up route add –host 172.16.28.200 dev lo:0

三台均开启http服务测试
