[经验分享] Nginx+keepalived双机热备(主从模式)

[复制链接]

尚未签到

发表于 2017-12-22 09:29:40 | 显示全部楼层 |阅读模式
  负载均衡技术对于一个网站尤其是大型网站的web服务器集群来说是至关重要的!做好负载均衡架构,可以实现故障转移和高可用环境,避免单点故障,保证网站健康持续运行。
  关于负载均衡介绍,可以参考:linux负载均衡总结性说明(四层负载/七层负载)
  由于业务扩展,网站的访问量不断加大,负载越来越高。现需要在web前端放置nginx负载均衡,同时结合keepalived对前端nginx实现HA高可用。
  1)nginx进程基于Master+Slave(worker)多进程模型,自身具有非常稳定的子进程管理功能。在Master进程分配模式下,Master进程永远不进行业务处理,只是进行任务分发,从而达到Master进程的存活高可靠性,Slave(worker)进程所有的业务信号都 由主进程发出,Slave(worker)进程所有的超时任务都会被Master中止,属于非阻塞式任务模型。
  2)Keepalived是Linux下面实现VRRP备份路由的高可靠性运行件。基于Keepalived设计的服务模式能够真正做到主服务器和备份服务器故障时IP瞬间无缝交接。二者结合,可以构架出比较稳定的软件LB方案。
  Keepalived介绍:
  Keepalived是一个基于VRRP协议来实现的服务高可用方案,可以利用其来避免IP单点故障,类似的工具还有heartbeat、corosync、pacemaker。但是它一般不会单独出现,而是与其它负载均衡技术(如lvs、haproxy、nginx)一起工作来达到集群的高可用。
  VRRP协议:
  VRRP全称 Virtual Router Redundancy Protocol,即 虚拟路由冗余协议。可以认为它是实现路由器高可用的容错协议,即将N台提供相同功能的路由器组成一个路由器组(Router Group),这个组里面有一个master和多个backup,但在外界看来就像一台一样,构成虚拟路由器,拥有一个虚拟IP(vip,也就是路由器所在局域网内其他机器的默认路由),占有这个IP的master实际负责ARP相应和转发IP数据包,组中的其它路由器作为备份的角色处于待命状态。master会发组播消息,当backup在超时时间内收不到vrrp包时就认为master宕掉了,这时就需要根据VRRP的优先级来选举一个backup当master,保证路由器的高可用。

  在VRRP协议实现里,虚拟路由器使用 00-00-5E-00-01-XX 作为虚拟MAC地址,XX就是唯一的 VRID (Virtual Router>

  keepalived与heartbeat/corosync等比较:
  Heartbeat、Corosync、Keepalived这三个集群组件我们到底选哪个好呢?
  首先要说明的是,Heartbeat、Corosync是属于同一类型,Keepalived与Heartbeat、Corosync,根本不是同一类型的。
  Keepalived使用的vrrp协议方式,虚拟路由冗余协议 (Virtual Router Redundancy Protocol,简称VRRP);
  Heartbeat或Corosync是基于主机或网络服务的高可用方式;
  简单的说就是,Keepalived的目的是模拟路由器的高可用,Heartbeat或Corosync的目的是实现Service的高可用。
  所以一般Keepalived是实现前端高可用,常用的前端高可用的组合有,就是我们常见的LVS+Keepalived、Nginx+Keepalived、HAproxy+Keepalived。而Heartbeat或Corosync是实现服务的高可用,常见的组合有Heartbeat v3(Corosync)+Pacemaker+NFS+Httpd 实现Web服务器的高可用、Heartbeat v3(Corosync)+Pacemaker+NFS+MySQL 实现MySQL服务器的高可用。总结一下,Keepalived中实现轻量级的高可用,一般用于前端高可用,且不需要共享存储,一般常用于两个节点的高可用。而Heartbeat(或Corosync)一般用于服务的高可用,且需要共享存储,一般用于多节点的高可用。这个问题我们说明白了。
  那heartbaet与corosync又应该选择哪个好?
  一般用corosync,因为corosync的运行机制更优于heartbeat,就连从heartbeat分离出来的pacemaker都说在以后的开发当中更倾向于corosync,所以现在corosync+pacemaker是最佳组合。
  双机高可用一般是通过虚拟IP(飘移IP)方法来实现的,基于Linux/Unix的IP别名技术。
  双机高可用方法目前分为两种:
  1)双机主从模式:即前端使用两台服务器,一台主服务器和一台热备服务器,正常情况下,主服务器绑定一个公网虚拟IP,提供负载均衡服务,热备服务器处于空闲状态;当主服务器发生故障时,热备服务器接管主服务器的公网虚拟IP,提供负载均衡服务;但是热备服务器在主机器不出现故障的时候,永远处于浪费状态,对于服务器不多的网站,该方案不经济实惠。
  2)双机主主模式:即前端使用两台负载均衡服务器,互为主备,且都处于活动状态,同时各自绑定一个公网虚拟IP,提供负载均衡服务;当其中一台发生故障时,另一台接管发生故障服务器的公网虚拟IP(这时由非故障机器一台负担所有的请求)。这种方案,经济实惠,非常适合于当前架构环境。
  今天在此分享下Nginx+keepalived实现高可用负载均衡的主从模式的操作记录:
  keepalived可以认为是VRRP协议在Linux上的实现,主要有三个模块,分别是core、check和vrrp。
  core模块为keepalived的核心,负责主进程的启动、维护以及全局配置文件的加载和解析。
  check负责健康检查,包括常见的各种检查方式。
  vrrp模块是来实现VRRP协议的。

  一、环境说明:
  操作系统:centos6.8,64位
  master机器(master-node):103.110.98.14/192.168.1.14
  slave机器(slave-node):103.110.98.24/192.168.1.24
  公用的虚拟IP(VIP):103.110.98.20      //负载均衡器上配置的域名都解析到这个VIP上

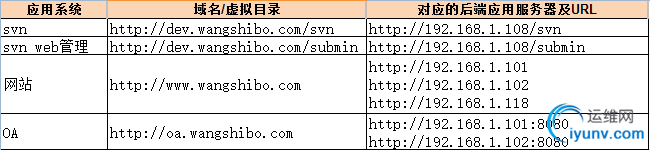

  应用环境如下:

  二、环境安装
  安装nginx和keepalive服务(master-node和slave-node两台服务器上的安装操作完全一样)。
  安装依赖
[iyunv@master-node ~]# yum -y install gcc pcre-devel zlib-devel openssl-devel

  下载(百度云盘下载地址:https://pan.baidu.com/s/1ckTOKI     提取秘钥:gi8i)
[iyunv@master-node ~]# cd /usr/local/src/

[iyunv@master-node src]# wget http://nginx.org/download/nginx-1.9.7.tar.gz

[iyunv@master-node src]# wget http://www.keepalived.org/software/keepalived-1.3.2.tar.gz

  安装nginx
[iyunv@master-node src]# tar -zvxf nginx-1.9.7.tar.gz

[iyunv@master-node src]# cd nginx-1.9.7

  添加www用户,其中-M参数表示不添加用户家目录,-s参数表示指定shell类型
[iyunv@master-node nginx-1.9.7]# useradd www -M -s /sbin/nologin

[iyunv@master-node nginx-1.9.7]# vim auto/cc/gcc

  #将这句注释掉 取消Debug编译模式 大概在179行
  #CFLAGS="$CFLAGS -g"
[iyunv@master-node nginx-1.9.7]# ./configure --prefix=/usr/local/nginx --user=www --group=www --with-http_ssl_module --with-http_flv_module --with-http_stub_status_module --with-http_gzip_static_module --with-pcre

[iyunv@master-node nginx-1.9.7]# make && make install

  安装keepalived
[iyunv@master-node src]# tar -zvxf keepalived-1.3.2.tar.gz

[iyunv@master-node src]# cd keepalived-1.3.2

[iyunv@master-node keepalived-1.3.2]# ./configure

[iyunv@master-node keepalived-1.3.2]# make && make install

[iyunv@master-node keepalived-1.3.2]# cp /usr/local/src/keepalived-1.3.2/keepalived/etc/init.d/keepalived /etc/rc.d/init.d/

[iyunv@master-node keepalived-1.3.2]# cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/

[iyunv@master-node keepalived-1.3.2]# mkdir /etc/keepalived

[iyunv@master-node keepalived-1.3.2]# cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/

[iyunv@master-node keepalived-1.3.2]# cp /usr/local/sbin/keepalived /usr/sbin/

  将nginx和keepalive服务加入开机启动服务
[iyunv@master-node keepalived-1.3.2]# echo "/usr/local/nginx/sbin/nginx" >> /etc/rc.local

[iyunv@master-node keepalived-1.3.2]# echo "/etc/init.d/keepalived start" >> /etc/rc.local

  三、配置服务
  先关闭SElinux、配置防火墙 (master和slave两台负载均衡机都要做)
[iyunv@master-node ~]# vim /etc/sysconfig/selinux

  #SELINUX=enforcing                      #注释掉
  #SELINUXTYPE=targeted                #注释掉
  SELINUX=disabled                           #增加
[iyunv@master-node ~]# setenforce 0                               #使配置立即生效

[iyunv@master-node ~]# vim /etc/sysconfig/iptables

  .......
  -A INPUT -s 103.110.98.0/24 -d 224.0.0.18 -j ACCEPT                        #允许组播地址通信
  -A INPUT -s 192.168.1.0/24 -d 224.0.0.18 -j ACCEPT
  -A INPUT -s 103.110.98.0/24 -p vrrp -j ACCEPT                                  #允许 VRRP(虚拟路由器冗余协)通信
  -A INPUT -s 192.168.1.0/24 -p vrrp -j ACCEPT
  -A INPUT -p tcp -m state --state NEW -m tcp --dport 80 -j ACCEPT      #开通80端口访问
[iyunv@master-node ~]# /etc/init.d/iptables restart                               #重启防火墙使配置生效

  1.配置nginx
  master-node和slave-node两台服务器的nginx的配置完全一样,主要是配置/usr/local/nginx/conf/nginx.conf的http,当然也可以配置vhost虚拟主机目录,然后配置vhost下的比如LB.conf文件。
  其中:
  多域名指向是通过虚拟主机(配置http下面的server)实现;
  同一域名的不同虚拟目录通过每个server下面的不同location实现;
  到后端的服务器在vhost/LB.conf下面配置upstream,然后在server或location中通过proxy_pass引用。
  要实现前面规划的接入方式,LB.conf的配置如下(添加proxy_cache_path和proxy_temp_path这两行,表示打开nginx的缓存功能):


[iyunv@master-node ~]# vim /usr/local/nginx/conf/nginx.conf
user  www;

worker_processes  8;



#error_log  logs/error.log;

#error_log  logs/error.log  notice;

#error_log  logs/error.log  info;



#pid        logs/nginx.pid;





events {
  worker_connections  65535;

}





http {
  include       mime.types;
  default_type  application/octet-stream;
  charset utf-8;
  ######
  ## set access log format
  ######
  log_format  main  '$http_x_forwarded_for $remote_addr $remote_user [$time_local] "$request" '
  '$status $body_bytes_sent "$http_referer" '
  '"$http_user_agent" "$http_cookie" $host $request_time';


  #######
  ## http setting
  #######
  sendfile       on;
  tcp_nopush     on;
  tcp_nodelay    on;
  keepalive_timeout  65;

    proxy_cache_path /var/www/cache levels=1:2 keys_zone=mycache:20m max_size=2048m inactive=60m;
  proxy_temp_path /var/www/cache/tmp;


  fastcgi_connect_timeout 3000;
  fastcgi_send_timeout 3000;
  fastcgi_read_timeout 3000;
  fastcgi_buffer_size 256k;
  fastcgi_buffers 8 256k;
  fastcgi_busy_buffers_size 256k;
  fastcgi_temp_file_write_size 256k;
  fastcgi_intercept_errors on;


  #
  client_header_timeout 600s;
  client_body_timeout 600s;
  # client_max_body_size 50m;
  client_max_body_size 100m;               #允许客户端请求的最大单个文件字节数
  client_body_buffer_size 256k;            #缓冲区代理缓冲请求的最大字节数,可以理解为先保存到本地再传给用户


  gzip  on;
  gzip_min_length  1k;
  gzip_buffers     4 16k;
  gzip_http_version 1.1;
  gzip_comp_level 9;
  gzip_types       text/plain application/x-javascript text/css application/xml text/javascript application/x-httpd-php;
  gzip_vary on;


  ## includes vhosts
  include vhosts/*.conf;

}




[iyunv@master-node ~]# mkdir /usr/local/nginx/conf/vhosts

[iyunv@master-node ~]# mkdir /var/www/cache

[iyunv@master-node ~]# ulimit 65535



[iyunv@master-node ~]# vim /usr/local/nginx/conf/vhosts/LB.conf
upstream LB-WWW {
  ip_hash;
  server 192.168.1.101:80 max_fails=3 fail_timeout=30s;     #max_fails = 3 为允许失败的次数,默认值为1
  server 192.168.1.102:80 max_fails=3 fail_timeout=30s;     #fail_timeout = 30s 当max_fails次失败后,暂停将请求分发到该后端服务器的时间
  server 192.168.1.118:80 max_fails=3 fail_timeout=30s;
  }

upstream LB-OA {
  ip_hash;
  server 192.168.1.101:8080 max_fails=3 fail_timeout=30s;
  server 192.168.1.102:8080 max_fails=3 fail_timeout=30s;

}
  server {
  listen      80;
  server_name dev.wangshibo.com;
  access_log  /usr/local/nginx/logs/dev-access.log main;
  error_log  /usr/local/nginx/logs/dev-error.log;
  location /svn {
  proxy_pass http://192.168.1.108/svn/;
  proxy_redirect off ;
  proxy_set_header Host $host;
  proxy_set_header X-Real-IP $remote_addr;
  proxy_set_header REMOTE-HOST $remote_addr;
  proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  proxy_connect_timeout 300;             #跟后端服务器连接超时时间,发起握手等候响应时间
  proxy_send_timeout 300;                #后端服务器回传时间,就是在规定时间内后端服务器必须传完所有数据
  proxy_read_timeout 600;                #连接成功后等待后端服务器的响应时间,已经进入后端的排队之中等候处理
  proxy_buffer_size 256k;                #代理请求缓冲区,会保存用户的头信息以供nginx进行处理
  proxy_buffers 4 256k;                  #同上,告诉nginx保存单个用几个buffer最大用多少空间
  proxy_busy_buffers_size 256k;          #如果系统很忙时候可以申请最大的proxy_buffers
  proxy_temp_file_write_size 256k;       #proxy缓存临时文件的大小
  proxy_next_upstream error timeout invalid_header http_500 http_503 http_404;
  proxy_max_temp_file_size 128m;
  proxy_cache mycache;
  proxy_cache_valid 200 302 60m;
  proxy_cache_valid 404 1m;
  }
  location /submin {
  proxy_pass http://192.168.1.108/submin/;
  proxy_redirect off ;
  proxy_set_header Host $host;
  proxy_set_header X-Real-IP $remote_addr;
  proxy_set_header REMOTE-HOST $remote_addr;
  proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  proxy_connect_timeout 300;
  proxy_send_timeout 300;
  proxy_read_timeout 600;
  proxy_buffer_size 256k;
  proxy_buffers 4 256k;
  proxy_busy_buffers_size 256k;
  proxy_temp_file_write_size 256k;
  proxy_next_upstream error timeout invalid_header http_500 http_503 http_404;
  proxy_max_temp_file_size 128m;
  proxy_cache mycache;
  proxy_cache_valid 200 302 60m;
  proxy_cache_valid 404 1m;
  }
  }

server {
  listen       80;
  server_name  www.wangshibo.com;
  access_log  /usr/local/nginx/logs/www-access.log main;
  error_log  /usr/local/nginx/logs/www-error.log;
  location / {
  proxy_pass http://LB-WWW;
  proxy_redirect off ;
  proxy_set_header Host $host;
  proxy_set_header X-Real-IP $remote_addr;
  proxy_set_header REMOTE-HOST $remote_addr;
  proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  proxy_connect_timeout 300;
  proxy_send_timeout 300;
  proxy_read_timeout 600;
  proxy_buffer_size 256k;
  proxy_buffers 4 256k;
  proxy_busy_buffers_size 256k;
  proxy_temp_file_write_size 256k;
  proxy_next_upstream error timeout invalid_header http_500 http_503 http_404;
  proxy_max_temp_file_size 128m;
  proxy_cache mycache;
  proxy_cache_valid 200 302 60m;
  proxy_cache_valid 404 1m;
  }

}
  server {
  listen       80;
  server_name  oa.wangshibo.com;
  access_log  /usr/local/nginx/logs/oa-access.log main;
  error_log  /usr/local/nginx/logs/oa-error.log;
  location / {
  proxy_pass http://LB-OA;
  proxy_redirect off ;
  proxy_set_header Host $host;
  proxy_set_header X-Real-IP $remote_addr;
  proxy_set_header REMOTE-HOST $remote_addr;
  proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  proxy_connect_timeout 300;
  proxy_send_timeout 300;
  proxy_read_timeout 600;
  proxy_buffer_size 256k;
  proxy_buffers 4 256k;
  proxy_busy_buffers_size 256k;
  proxy_temp_file_write_size 256k;
  proxy_next_upstream error timeout invalid_header http_500 http_503 http_404;
  proxy_max_temp_file_size 128m;
  proxy_cache mycache;
  proxy_cache_valid 200 302 60m;
  proxy_cache_valid 404 1m;
  }

}


  验证方法(保证从负载均衡器本机到后端真实服务器之间能正常通信):
  1)首先在本机用IP访问上面LB.cong中配置的各个后端真实服务器的url
  2)然后在本机用域名和路径访问上面LB.cong中配置的各个后端真实服务器的域名/虚拟路径
  ----------------------------------------------------------------------------------------------------------------------------
  后端应用服务器的nginx配置,这里选择192.168.1.108作为例子进行说明
[iyunv@108-server ~]# cat /usr/local/nginx/conf/vhosts/svn.conf

  server {
  listen 80;
  #server_name dev.wangshibo.com;
  server_name dev.wangshibo.com 192.168.1.108;
  access_log  /usr/local/nginx/logs/dev.wangshibo-access.log main;
  error_log  /usr/local/nginx/logs/dev.wangshibo-error.log;
  location  / {
  root /var/www/html;
  index index.html index.php index.htm;
  }
  }
[iyunv@108-server ~]# ll /var/www/html/

  drwxr-xr-x. 2 www www 4096 Dec  7 01:46 submin
  drwxr-xr-x. 2 www www 4096 Dec  7 01:45 svn
[iyunv@108-server ~]# cat /var/www/html/svn/index.html

  this is the page of svn/192.168.1.108
[iyunv@108-server ~]# cat /var/www/html/submin/index.html

  this is the page of submin/192.168.1.108
[iyunv@108-server ~]# cat /etc/hosts

  127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
  ::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
  192.168.1.108   dev.wangshibo.com
[iyunv@108-server ~]# curl http://dev.wangshibo.com       //由于是内网机器不能联网,亦不能解析域名。所以用域名访问没有反应。只能用ip访问

[iyunv@ops-server4 vhosts]# curl http://192.168.1.108

  this is 192.168.1.108 page!!!
[iyunv@ops-server4 vhosts]# curl http://192.168.1.108/svn/           //最后一个/符号要加上,否则访问不了。

  this is the page of svn/192.168.1.108
[iyunv@ops-server4 vhosts]# curl http://192.168.1.108/submin/

  this is the page of submin/192.168.1.108
  ----------------------------------------------------------------------------------------------------------------------------
  然后在master-node和slave-node两台负载机器上进行测试(iptables防火墙要开通80端口):
[iyunv@master-node ~]# curl http://192.168.1.108/svn/

  this is the page of svn/192.168.1.108
[iyunv@master-node ~]# curl http://192.168.1.108/submin/

  this is the page of submin/192.168.1.108
  浏览器访问:
  在本机host绑定dev.wangshibo.com,如下,即绑定到master和slave机器的公网ip上测试是否能正常访问(nginx+keepalive环境正式完成后,域名解析到的真正地址是VIP地址)
  103.110.98.14 dev.wangshibo.com
  103.110.98.24 dev.wangshibo.com


  2.keepalived配置
  1)master-node负载机上的keepalived配置(sendmail部署可以参考:linux下sendmail邮件系统安装操作记录)
[iyunv@master-node ~]# cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak

[iyunv@master-node ~]# vim /etc/keepalived/keepalived.conf



! Configuration File for keepalived     #全局定义
global_defs {

notification_email {     #指定keepalived在发生事件时(比如切换)发送通知邮件的邮箱

ops@wangshibo.cn   #设置报警邮件地址,可以设置多个,每行一个。 需开启本机的sendmail服务

tech@wangshibo.cn

}

notification_email_from ops@wangshibo.cn   #keepalived在发生诸如切换操作时需要发送email通知地址

smtp_server 127.0.0.1      #指定发送email的smtp服务器

smtp_connect_timeout 30    #设置连接smtp server的超时时间

router_id master-node     #运行keepalived的机器的一个标识,通常可设为hostname。故障发生时,发邮件时显示在邮件主题中的信息。

}

vrrp_script chk_http_port {      #检测nginx服务是否在运行。有很多方式,比如进程,用脚本检测等等
  script "/opt/chk_nginx.sh"   #这里通过脚本监测
  interval 2                   #脚本执行间隔,每2s检测一次
  weight -5                    #脚本结果导致的优先级变更,检测失败(脚本返回非0)则优先级 -5
  fall 2                    #检测连续2次失败才算确定是真失败。会用weight减少优先级(1-255之间)
  rise 1                    #检测1次成功就算成功。但不修改优先级

}

vrrp_instance VI_1 {    #keepalived在同一virtual_router_id中priority(0-255)最大的会成为master,也就是接管VIP,当priority最大的主机发生故障后次priority将会接管
  state MASTER    #指定keepalived的角色,MASTER表示此主机是主服务器,BACKUP表示此主机是备用服务器。注意这里的state指定instance(Initial)的初始状态,就是说在配置好后,这台服务器的初始状态就是这里指定的,但这里指定的不算,还是得要通过竞选通过优先级来确定。如果这里设置为MASTER,但如若他的优先级不及另外一台,那么这台在发送通告时,会发送自己的优先级,另外一台发现优先级不如自己的高,那么他会就回抢占为MASTER
  interface em1          #指定HA监测网络的接口。实例绑定的网卡,因为在配置虚拟IP的时候必须是在已有的网卡上添加的
  mcast_src_ip 103.110.98.14  # 发送多播数据包时的源IP地址,这里注意了,这里实际上就是在哪个地址上发送VRRP通告,这个非常重要,一定要选择稳定的网卡端口来发送,这里相当于heartbeat的心跳端口,如果没有设置那么就用默认的绑定的网卡的IP,也就是interface指定的IP地址
  virtual_router_id 51         #虚拟路由标识,这个标识是一个数字,同一个vrrp实例使用唯一的标识。即同一vrrp_instance下,MASTER和BACKUP必须是一致的
  priority 101                 #定义优先级,数字越大,优先级越高,在同一个vrrp_instance下,MASTER的优先级必须大于BACKUP的优先级
  advert_int 1                 #设定MASTER与BACKUP负载均衡器之间同步检查的时间间隔,单位是秒
  authentication {             #设置验证类型和密码。主从必须一样
  auth_type PASS           #设置vrrp验证类型,主要有PASS和AH两种
  auth_pass 1111           #设置vrrp验证密码,在同一个vrrp_instance下,MASTER与BACKUP必须使用相同的密码才能正常通信
  }
  virtual_ipaddress {          #VRRP HA 虚拟地址 如果有多个VIP,继续换行填写
  103.110.98.20
  }



track_script {                      #执行监控的服务。注意这个设置不能紧挨着写在vrrp_script配置块的后面(实验中碰过的坑),否则nginx监控失效!!
  chk_http_port                    #引用VRRP脚本,即在 vrrp_script 部分指定的名字。定期运行它们来改变优先级,并最终引发主备切换。

}

}


  2)slave-node负载机上的keepalived配置
[iyunv@slave-node ~]# cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak

[iyunv@slave-node ~]# vim /etc/keepalived/keepalived.conf



! Configuration File for keepalived
global_defs {

notification_email {

ops@wangshibo.cn

tech@wangshibo.cn

}

notification_email_from ops@wangshibo.cn

smtp_server 127.0.0.1

smtp_connect_timeout 30

router_id slave-node

}

vrrp_script chk_http_port {
  script "/opt/chk_nginx.sh"
  interval 2
  weight -5
  fall 2
  rise 1

}

vrrp_instance VI_1 {
  state BACKUP
  interface em1
  mcast_src_ip 103.110.98.24
  virtual_router_id 51
  priority 99
  advert_int 1
  authentication {
  auth_type PASS
  auth_pass 1111
  }
  virtual_ipaddress {
  103.110.98.20
  }



track_script {
  chk_http_port

}



}


  让keepalived监控NginX的状态:
  1)经过前面的配置,如果master主服务器的keepalived停止服务,slave从服务器会自动接管VIP对外服务;
  一旦主服务器的keepalived恢复,会重新接管VIP。 但这并不是我们需要的,我们需要的是当NginX停止服务的时候能够自动切换。
  2)keepalived支持配置监控脚本,我们可以通过脚本监控NginX的状态,如果状态不正常则进行一系列的操作,最终仍不能恢复NginX则杀掉keepalived,使得从服务器能够接管服务。
  如何监控NginX的状态
  最简单的做法是监控NginX进程,更靠谱的做法是检查NginX端口,最靠谱的做法是检查多个url能否获取到页面。
  注意:这里要提示一下keepalived.conf中vrrp_script配置区的script一般有2种写法:
  1)通过脚本执行的返回结果,改变优先级,keepalived继续发送通告消息,backup比较优先级再决定。这是直接监控Nginx进程的方式。
  2)脚本里面检测到异常,直接关闭keepalived进程,backup机器接收不到advertisement会抢占IP。这是检查NginX端口的方式。
  上文script配置部分,"killall -0 nginx"属于第1种情况,"/opt/chk_nginx.sh" 属于第2种情况。个人更倾向于通过shell脚本判断,但有异常时exit 1,正常退出exit 0,然后keepalived根据动态调整的 vrrp_instance 优先级选举决定是否抢占VIP:
  如果脚本执行结果为0,并且weight配置的值大于0,则优先级相应的增加
  如果脚本执行结果非0,并且weight配置的值小于0,则优先级相应的减少
  其他情况,原本配置的优先级不变,即配置文件中priority对应的值。
  提示:
  优先级不会不断的提高或者降低
  可以编写多个检测脚本并为每个检测脚本设置不同的weight(在配置中列出就行)
  不管提高优先级还是降低优先级,最终优先级的范围是在[1,254],不会出现优先级小于等于0或者优先级大于等于255的情况
  在MASTER节点的 vrrp_instance 中 配置 nopreempt ,当它异常恢复后,即使它 prio 更高也不会抢占,这样可以避免正常情况下做无谓的切换
  以上可以做到利用脚本检测业务进程的状态,并动态调整优先级从而实现主备切换。
  另外:在默认的keepalive.conf里面还有 virtual_server,real_server 这样的配置,我们这用不到,它是为lvs准备的。
  如何尝试恢复服务
  由于keepalived只检测本机和他机keepalived是否正常并实现VIP的漂移,而如果本机nginx出现故障不会则不会漂移VIP。
  所以编写脚本来判断本机nginx是否正常,如果发现NginX不正常,重启之。等待3秒再次校验,仍然失败则不再尝试,关闭keepalived,其他主机此时会接管VIP;
  根据上述策略很容易写出监控脚本。此脚本必须在keepalived服务运行的前提下才有效!如果在keepalived服务先关闭的情况下,那么nginx服务关闭后就不能实现自启动了。
  该脚本检测ngnix的运行状态,并在nginx进程不存在时尝试重新启动ngnix,如果启动失败则停止keepalived,准备让其它机器接管。
  监控脚本如下(master和slave都要有这个监控脚本):
[iyunv@master-node ~]# vim /opt/chk_nginx.sh



#!/bin/bash
counter=$(ps -C nginx --no-heading|wc -l)

if [ "${counter}" = "0" ]; then
  /usr/local/nginx/sbin/nginx
  sleep 2
  counter=$(ps -C nginx --no-heading|wc -l)
  if [ "${counter}" = "0" ]; then
  /etc/init.d/keepalived stop
  fi

fi


[iyunv@master-node ~]# chmod 755 /opt/chk_nginx.sh

[iyunv@master-node ~]# sh /opt/chk_nginx.sh

  80/tcp open  http
  此架构需考虑的问题
  1)master没挂,则master占有vip且nginx运行在master上
  2)master挂了,则slave抢占vip且在slave上运行nginx服务
  3)如果master上的nginx服务挂了,则nginx会自动重启,重启失败后会自动关闭keepalived,这样vip资源也会转移到slave上。
  4)检测后端服务器的健康状态
  5)master和slave两边都开启nginx服务,无论master还是slave,当其中的一个keepalived服务停止后,vip都会漂移到keepalived服务还在的节点上;
  如果要想使nginx服务挂了,vip也漂移到另一个节点,则必须用脚本或者在配置文件里面用shell命令来控制。(nginx服务宕停后会自动启动,启动失败后会强制关闭keepalived,从而致使vip资源漂移到另一台机器上)
  最后验证(将配置的后端应用域名都解析到VIP地址上):关闭主服务器上的keepalived或nginx,vip都会自动飘到从服务器上。
  验证keepalived服务故障情况:
  1)先后在master、slave服务器上启动nginx和keepalived,保证这两个服务都正常开启:
[iyunv@master-node ~]# /usr/local/nginx/sbin/nginx

[iyunv@master-node ~]# /etc/init.d/keepalived start

[iyunv@slave-node ~]# /usr/local/nginx/sbin/nginx

[iyunv@slave-node ~]# /etc/init.d/keepalived start

  2)在主服务器上查看是否已经绑定了虚拟IP:
[iyunv@master-node ~]# ip addr

  .......
  2: em1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP qlen 1000
  link/ether 44:a8:42:17:3d:dd brd ff:ff:ff:ff:ff:ff
  inet 103.110.98.14/26 brd 103.10.86.63 scope global em1
  valid_lft forever preferred_lft forever
  inet 103.110.98.20/32 scope global em1
  valid_lft forever preferred_lft forever
  inet 103.110.98.20/26 brd 103.10.86.63 scope global secondary em1:0
  valid_lft forever preferred_lft forever
  inet6 fe80::46a8:42ff:fe17:3ddd/64 scope link
  valid_lft forever preferred_lft forever
  ......
  3)停止主服务器上的keepalived:
[iyunv@master-node ~]# /etc/init.d/keepalived stop

  Stopping keepalived (via systemctl):                       [  OK  ]
[iyunv@master-node ~]# /etc/init.d/keepalived status

[iyunv@master-node ~]# ps -ef|grep keepalived

  root     26952 24348  0 17:49 pts/0    00:00:00 grep --color=auto keepalived
[iyunv@master-node ~]#

  4)然后在从服务器上查看,发现已经接管了VIP:
[iyunv@slave-node ~]# ip addr

  .......
  2: em1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP qlen 1000
  link/ether 44:a8:42:17:3c:a5 brd ff:ff:ff:ff:ff:ff
  inet 103.110.98.24/26 brd 103.10.86.63 scope global em1
  inet 103.110.98.20/32 scope global em1
  inet6 fe80::46a8:42ff:fe17:3ca5/64 scope link
  valid_lft forever preferred_lft forever
  .......
  发现master的keepalived服务挂了后,vip资源自动漂移到slave上,并且网站正常访问,丝毫没有受到影响!
  5)重新启动主服务器上的keepalived,发现主服务器又重新接管了VIP,此时slave机器上的VIP已经不在了。
[iyunv@master-node ~]# /etc/init.d/keepalived start

  Starting keepalived (via systemctl):                       [  OK  ]
[iyunv@master-node ~]# ip addr

  .......
  2: em1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP qlen 1000
  link/ether 44:a8:42:17:3d:dd brd ff:ff:ff:ff:ff:ff
  inet 103.110.98.14/26 brd 103.10.86.63 scope global em1
  valid_lft forever preferred_lft forever
  inet 103.110.98.20/32 scope global em1
  valid_lft forever preferred_lft forever
  inet 103.110.98.20/26 brd 103.10.86.63 scope global secondary em1:0
  valid_lft forever preferred_lft forever
  inet6 fe80::46a8:42ff:fe17:3ddd/64 scope link
  valid_lft forever preferred_lft forever
  ......
[iyunv@slave-node ~]# ip addr

  .......
  2: em1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP qlen 1000
  link/ether 44:a8:42:17:3c:a5 brd ff:ff:ff:ff:ff:ff
  inet 103.110.98.24/26 brd 103.10.86.63 scope global em1
  inet6 fe80::46a8:42ff:fe17:3ca5/64 scope link
  valid_lft forever preferred_lft forever
  接着验证下nginx服务故障,看看keepalived监控nginx状态的脚本是否正常?
  如下:手动关闭master机器上的nginx服务,最多2秒钟后就会自动起来(因为keepalive监控nginx状态的脚本执行间隔时间为2秒)。域名访问几乎不受影响!
[iyunv@master-node ~]# /usr/local/nginx/sbin/nginx -s stop

[iyunv@master-node ~]# ps -ef|grep nginx

  root     28401 24826  0 19:43 pts/1    00:00:00 grep --color=auto nginx
[iyunv@master-node ~]# ps -ef|grep nginx

  root     28871 28870  0 19:47 ?        00:00:00 /bin/sh /opt/chk_nginx.sh
  root     28875 24826  0 19:47 pts/1    00:00:00 grep --color=auto nginx
[iyunv@master-node ~]# ps -ef|grep nginx

  root     28408     1  0 19:43 ?        00:00:00 nginx: master process /usr/local/nginx/sbin/nginx
  www      28410 28408  0 19:43 ?        00:00:00 nginx: worker process
  www      28411 28408  0 19:43 ?        00:00:00 nginx: worker process
  www      28412 28408  0 19:43 ?        00:00:00 nginx: worker process
  www      28413 28408  0 19:43 ?        00:00:00 nginx: worker process
  最后可以查看两台服务器上的/var/log/messages,观察VRRP日志信息的vip漂移情况~~~~
  -------------------------------------------------------------------------------------------------------------------------------------------------
  可能出现的问题:
  1)VIP绑定失败
  原因可能有:
  -> iptables开启后,没有开放允许VRRP协议通信的策略(也有可能导致脑裂);可以选择关闭iptables
  -> keepalived.conf文件配置有误导致,比如interface绑定的设备错误
  2)VIP绑定后,外部ping不通
  可能的原因是:
  -> 网络故障,可以检查下网关是否正常;
  -> 网关的arp缓存导致,可以进行arp更新,命令是"arping -I 网卡名 -c 5 -s VIP 网关"

运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表,该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有,请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意,请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息,一经发现立即删除。若您因此触犯法律,一切后果自负,我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责,亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏,不得用于商业或者其他用途,否则,一切后果均由您自己承担,我们对此不承担任何法律责任
7、如涉及侵犯版权等问题,请您及时通知我们,我们将立即采取措施予以解决
8、联系人Email:admin@iyunv.com 网址:www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址:https://www.iyunv.com/thread-426737-1-1.html 上篇帖子: NGINX location 配置 下篇帖子: 深入简出的nginx
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

扫码加入运维网微信交流群X

扫码加入运维网微信交流群

扫描二维码加入运维网微信交流群,最新一手资源尽在官方微信交流群!快快加入我们吧...

扫描微信二维码查看详情

客服E-mail:kefu@iyunv.com 客服QQ:1061981298


QQ群⑦:运维网交流群⑦ QQ群⑧:运维网交流群⑧ k8s群:运维网kubernetes交流群


提醒:禁止发布任何违反国家法律、法规的言论与图片等内容;本站内容均来自个人观点与网络等信息,非本站认同之观点.


本站大部分资源是网友从网上搜集分享而来,其版权均归原作者及其网站所有,我们尊重他人的合法权益,如有内容侵犯您的合法权益,请及时与我们联系进行核实删除!



合作伙伴: 青云cloud

快速回复 返回顶部 返回列表
