Nginx平滑升级源码分析

jxp2002

　　一、平滑升级步骤
　　1、重命名之前的sbin/nginx文件，将新的nginx文件放到sbin/目录下
　　#mv ./sbin/nginx ./sbin/nginx.old
　　#cp ~/nginx ./sbin/
　　2、向正在运行的nginx发送USR2信号启动新的nginx，这个时候新老nginx都会接收请求，看那一个进程能抢到锁，抢到锁的worker进程可以accpet新请求
　　#kill -USR2  `cat nginx.pid`
　　3、观察新的nginx运行无误后，向旧nginx发信号 停止旧nginx的运行
　　#kill -QUIT `cat nginx.pid.oldbin`
　　二、源码分析
　　1，nginx启动时 设置信号监听函数，监听信号

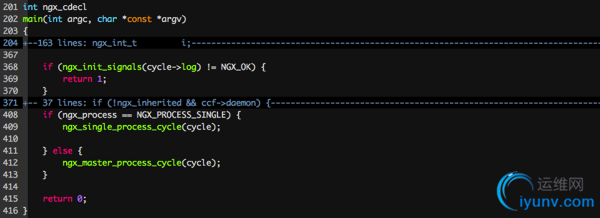

　　src/core/nginx.c

　　368行 ngx_init_signals函数 设置要监听的信号，和信号的处理函数
　　src/core/nginx.c

　　291-293行 信号为sig->signo,对应的处理函数为sig->handler
　　sig的定义如下
　　
　　QUIT和USR2的信号处理函数都为 ngx_signal_handler
　　对应的流程图为

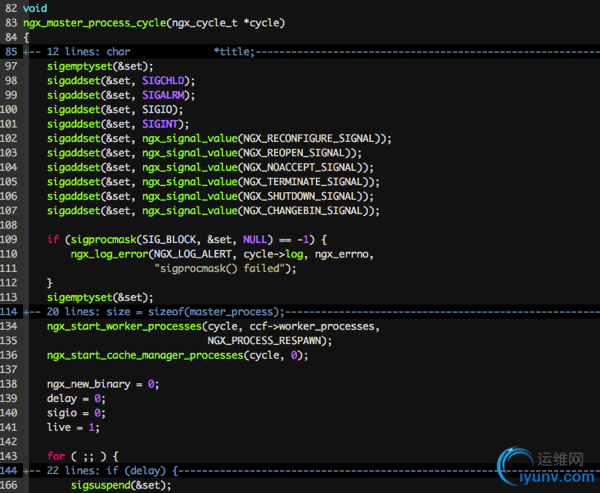

　　2、master进程通过sigsuspend挂起在信号监听处

　　3，向master进程id发送USR2信号

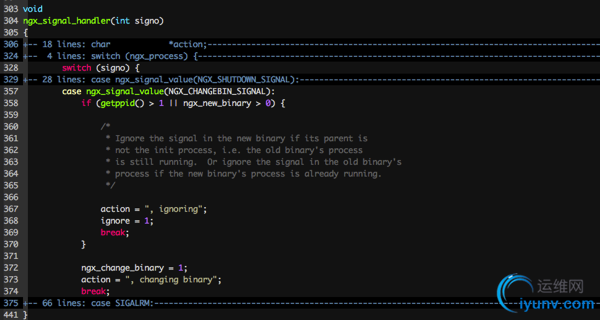

　　ngx_signal_handler处理USR2信号
　　src/os/unix/ngx_process.c

　　372行  设置了ngx_change_binary=1
　　master进程接收到信号，从挂起状态恢复，继续执行
　　src/os/unix/ngx_process.c

　　277行 ngx_exec_new_binary通过fork启动新的nginx bin文件
　　src/core/nginx.c

　　589行 ngx_set_evviroment 设置新nginx bin的环境变量
　　640行 ngx_rename_file 通过rename函数将nginx.pid文件重命名为nginx.pid.oldbin
　　651行 ngx_execute 启动新的bin文件
　　由于nginx老master进程fork出的新nginxmaster进程，他们可以监听同一个端口，所以新nginx和老nginx可以同时监听端口，具体谁执行看哪一个worker子进程抢到了锁，可以accpet新连接
　　src/os/unix/ngx_process.c

　　src/os/unix/ngx_process.c

　　src/os/unix/ngx_process.c

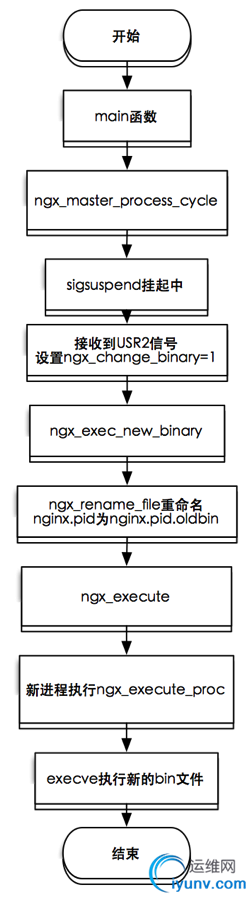

　　对应的流程图如下

　　4、向老的nginx进程发送QUIT信号，从容关闭
　　master进程收到QUIT信号后，将ngx_quit置为1

　　master进程接收到信号，从挂起状态恢复，继续执行

　　209行 ngx_signal_worket_processes 向worker进程发送 NGX_SHUTDOWN_SIGNAL(QUIT)信号
　　215行 ngx_close_socket 主进程关闭监听的socket
　　src/os/unix/ngx_process_cycle.c

　　504行 通过kill函数向所有worker进程发送信号
　　5、worker进程收到NGX_SHUTDOWN_SIGNAL(QUIT)信号

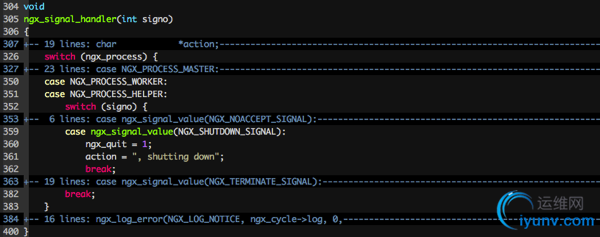

　　src/os/unix/ngx_process.c

　　360行 worker进程将ngx_quit置为1

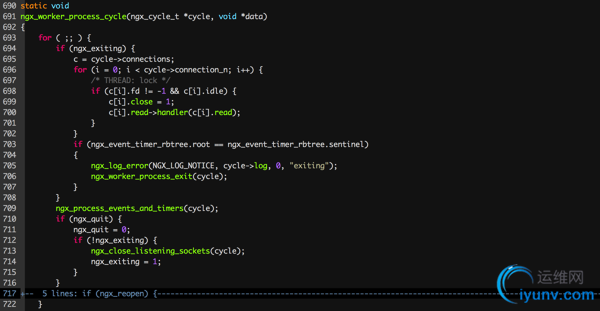

　　worker进程收到信号后从epoll_wait中唤醒从ngx_process_events_and_timers函数中恢复，
　　710-714行 发现ngx_quit=1后将ngx_quit恢复为0，ngx_exiting置为1，
　　713行 通过ngx_close_listening_sockets关闭处理的socket
　　609行 下一次循环发现ngx_exiting=1后，处理队列中的已有事件和超时事件，发现没有要处理的事件了，就通过ngx_worker_process_exit退出worker进程
　　src/os/unix/ngx_process_cycle.c

　　1024行 调用各个模块的exit_process方法
　　1067行 销毁内存池

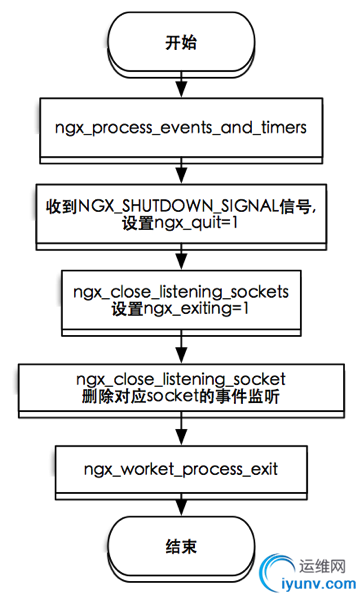

　　对应的流程图如下

　　6、子进程退出后，作为父进程的master进程会收到SIGCHLD信号
　　src/os/unix/ngx_process.c

　　387行 父进程收到SIGCHLD后将ngx_reap置为1，
　　437行 发现信号是SIGCHLD后执行ngx_process_get_status函数判断worker子进程是正常退出，还是异常退出
　　src/os/unix/ngx_process.c

　　494-499行 如果发现worker子进程如果是正常退出的，会将exited置为1

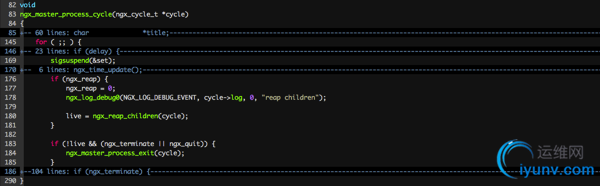

　　master进程接收到信号，从挂起状态恢复，继续执行

　　176行 发现ngx_reap=1后，ngx_reap_children函数判断是否需要重启worker进程
　　如果worker是因为收到了quit信号正常退出的，所有worker进程退出时，live=0
　　183行 live=0 并且收到了ngx_quit信号  通过ngx_master_process_exit关闭master进程

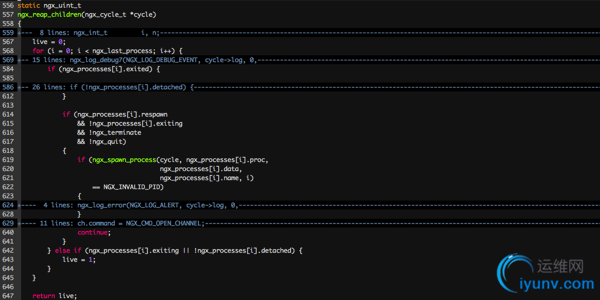

　　src/os/unix/ngx_process_cycle.c

　　619 如果worker至今才是因为意外退出的，并且可以重启，则调用ngx_spawn_process重新启动一个worker子进程
　　642 如果有worker进程还在运行则live=1 如果全部的worker子进程都已经退出则live=0

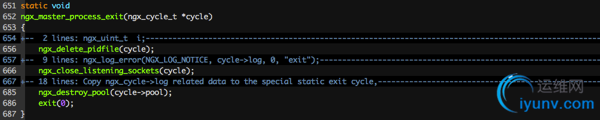

　　src/os/unix/ngx_process_cycle.c

　　656行 ngx_delete_pidfile 删除pid文件
　　666行 ngx_close_listening_sockets 关闭监听端口
　　685行 销毁内存池
　　686行 退出
　　对应的流程图如下
