Syslinux+WDS+MDT2010部署windows、Linux

gaojinguan

　　介绍
　　Windows Server 2008 R2提供的WDS（Windows Deploy Service）很方便的帮助企业用户去部署windows 操作系统，而且可以和 MDT（Microsoft Deployment Toolkit）去结合使用，MDT对网络部署windows操作系统进行了很大的扩展，几乎可以做到ZTI（Zero Touch Installation），但是如果企业内部署Linux，还要另外部署基于Linux的PXE网络部署，要维护两套系统是不是很烦人 。WDS提供了和syslinux的相结合的接口，利用syslinux可以部署非windows的系统，这样是不是就很方便了，O(∩_∩)O~
　　环境拓扑：

　　PS：这里的拓扑是在一个子网内，如果你的客户端和dhcp、wds不在一个子网内，那么还需要在交换机里配置ip-helper，用于将dhcp报文同时直接传送给dhcp和wds，或者是配置dhcp的66和67选项。
　　安装 Windows Deploy Service(WDS)
　　在服务器管理器的角色里选择安装Windows部署服务

　　安装完毕后，打开wds管理控制台，进行配置wds

　　安装路径选择非系统盘

　　Pxe选择响应所有客户端

　　配置完毕后，wds就处于激活状态了，打开wds属性

　　在启动选项卡里，你可以选择按F12键进行网络启动，或者是不需要提示直接PXE启动，或者直接PXE启动，除非按ESC取消启动。

　　WDS与Syslinux相结合
　　把syslinux与wds结合，还需要下载SysLinux组件
　　下载syslinux：http://www.kernel.org/pub/linux/utils/boot/syslinux
　　这个使用syslinux4.04做演示
　　wds和syslinux结合
　　提取syslinux中：
　　core\pxelinux.0
　　com32\menu\vesamenu.c32
　　com32\menu\menu.c32
　　com32\modules\chain.c32
　　memdisk\memdisk
　　将以上的文件拷贝到 WDS的远程文件夹（刚才配置wds时放在非系统盘的文件夹）下地boot中的x86和x64文件夹下。
　　更改x86和x64中的pxelinux.0的文件名为pxelinux.com
　　更改x86和x64中的pxeboot.n12的名称为pxeboot.0
　　更改x86和x64中的abortpxe.com的名称为abortpxe.0
　　在x86和x64文件夹下创建名为pxelinux.cfg的文件夹，并在此文件夹下创建名为default的配置文件
　　default的配置格式如下：
　　DEFAULT vesamenu.c32
　　PROMPT        0
　　MENU BACKGROUND wds.jpg
　　MENU INCLUDE pxelinux.cfg/graphics.conf
　　MENU AUTOBOOT Starting Local System in # seconds
　　TIMEOUT 180
　　LABEL Abort
　　MENU LABEL ^0----Abort PXE
　　Kernel       abortpxe.0
　　LABEL hdd
　　MENU DEFAULT
　　MENU LABEL ^1----BOOT FROM HARDDISK
　　loaclboot 0x80
　　LABEL WINDOWS MENU
　　MENU LABEL ^2----WINDOWS INSTALLATION
　　KERNEL pxeboot.0
　　LABEL LINUX MENU
　　MENU LABEL ^3----LINUX INSTALLATION
　　KERNEL vesamenu.c32
　　APPEND pxelinux.cfg/graphics.confpxelinux.cfg/linux.menu
　　LABEL VMWARE MENU
　　MENU LABEL ^4----VMWARE INSTALLATION
　　KERNEL vesamenu.c32
　　APPEND pxelinux.cfg/graphics.confpxelinux.cfg/vmware.menu
　　以上是default的配置
　　其中wds.jpg是背景图，大小为 640*480，以下是pxelinux.cfg中graphics.conf的配置，graphics.conf定义的时菜单颜色：
　　MENU COLOR sel 7;37;44 #ff0030a5 #ff94c3f7 none
MENU COLOR unsel 34;47 #ff0030a5 #ffffffff none
MENU COLOR border 37;47 #ffd3d6e7 #ffd3d6e7 none
MENU COLOR title 37;47 #ff0030a5 #ffd3d6e7 none
MENU COLOR timeout 1;37;44 #ffffffff #00000000 none
MENU TABMSG
MENU AUTOBOOT #
MENU WIDTH 50
MENU MARGIN 1
MENU ROWS 10
MENU TABMSGROW 23
MENU CMDLINEROW 23
MENU ENDROW 24
MENU TIMEOUTROW 16
MENU HSHIFT 16
MENU VSHIFT 8
ONTIMEOUT hdd
ALLOWOPTIONS 1
　　前期的配置就好了，接下来我们需要做的就是将wds与syslinux相结合

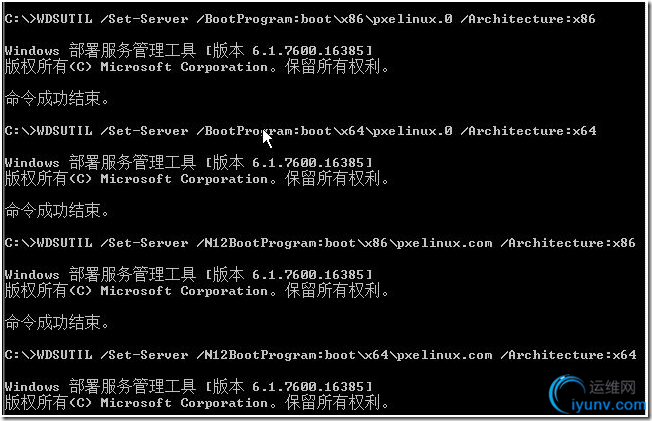

　　在wds服务器中，以管理员身份打开cmd：
　　使用wdsutil命令，更改如下配置：

　　ok，重启一下wds服务，然后设置客户端从网络启动试一下吧

　　syslinux与wds结合就完成了，接下来需要在wds上安装MDT 2010
　　安装配置MDT2010
　　在安装MDT2010之前，需要先安装Windows AIK工具包，然后在安装MDT2010
　　下载AIK工具包：http://www.microsoft.com/download/en/details.aspx?id=5188
　　下载MDT 2010 update1：http://www.microsoft.com/download/en/details.aspx?id=25175
　　安装步骤省略。。。
　　配置MDT 2010
　　打开mdt控制台，创建部署共享

　　创建部署共享

　　部署共享目录建议放在非系统盘

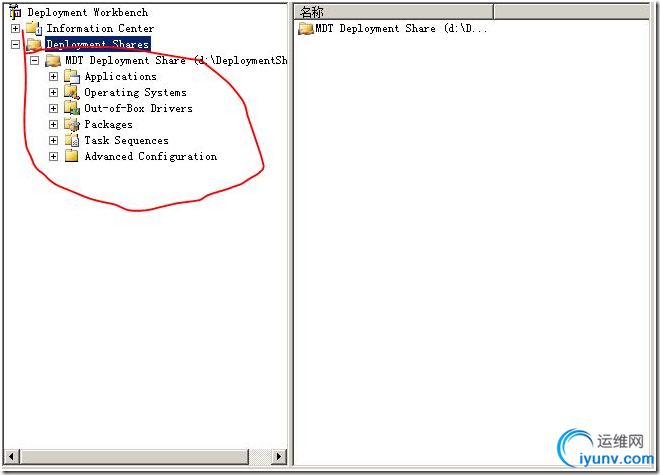

　　部署共享里的内容：
　　Applications:存放要安装应用程序的目录
　　operation systems：存放windows 操作系统镜像的目录
　　Out-of-Box Dreivers:存放硬件驱动的目录
　　Packages：存放补丁包的目录
　　Task Sequences：存放任务序列的目录
　　Advanced Configuration：这里面的配置是需要与sql server结合使用，以实现一些高级应用（进阶）

　　导入windows操作系统镜像

　　导入镜像的三种方式：从光盘导入（ISO文件）、从自定义的WIM文件导入、从WDS存在的镜像导入
　　在这里使用ISO导入

　　指定光驱的位置

　　接下来的步骤保持默认即可完成镜像的导入

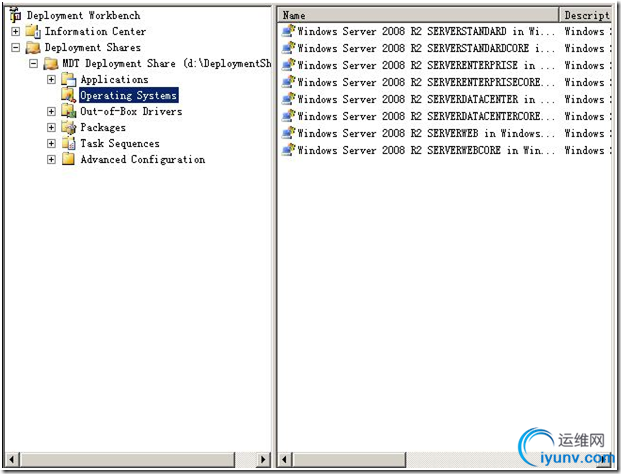

　　完成导入镜像

　　创建任务序列：

　　填写任务序列号及名称

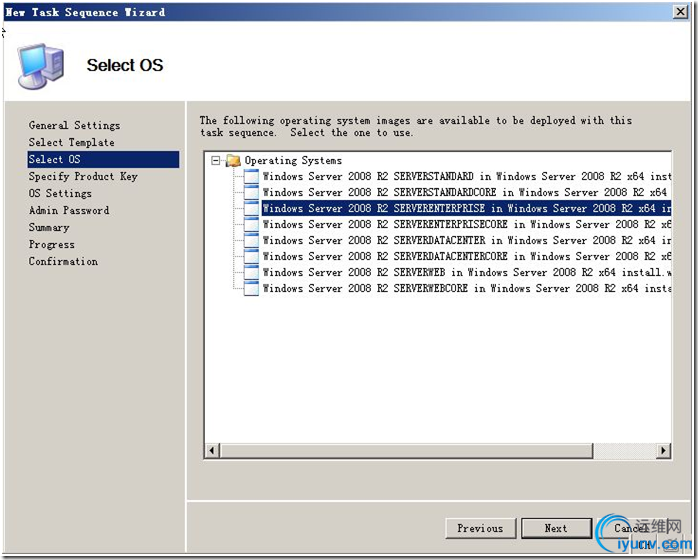

　　选择对应的系统镜像：

　　往下的步骤保持默认即可完成任务序列的创建
　　配置MDT部署共享的属性

　　勾选Windows PE X86 和 X64 Components选项卡的语言选项，防止在应用WinPE是出现乱码

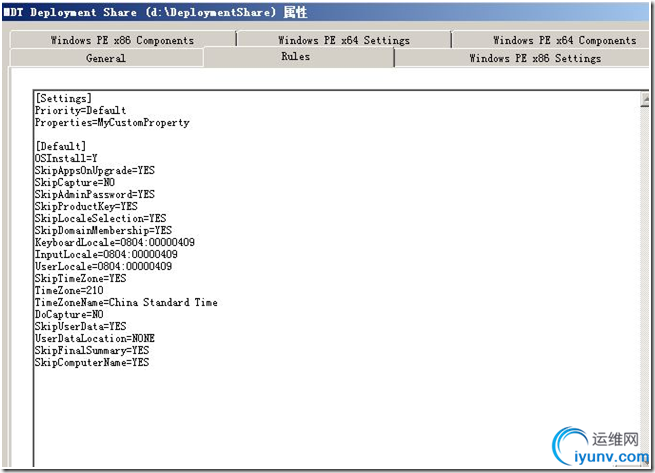

　　配置rule：
　　rule可以实现一些自动化的过程，如果感觉在应用WinPE有些步骤不需要，可以再这儿进行默认设置来不显示这些不必要的过程。

　　[Default]
　　OSInstall=Y
SkipAppsOnUpgrade=YES
SkipSummary=YES（忽略部署环境中最后的摘要）
SkipCapture=YES
SkipAdminPassword=YES
SkipProductKey=YES（忽略产品密钥的输入）
SkipLocaleSelection=YES
SkipDomainMembership=YES（忽略加入域的步骤，即默认为工作组）
KeyboardLocale=0804:00000409（指定键盘区域为中文简体）
InputLocale=0804:00000409（指定输入法为中文简体）
UserLocale=0804:00000409（指定用户默认语言为中文简体）
SkipTimeZone=YES（忽略时区设置）
TimeZone=210（指定时区代码）
TimeZoneName=China Standard Time（指定时区的名称）
DoCapture=NO （指定是否跳过捕获提示，我一般留着）
SkipUserData=YES
UserDataLocation=NONE
SkipFinalSummary=YES（忽略部署的最后结果摘要，可根据需要选择，如果之前已经进行过完整的测试，那么可以忽略该摘要。）
SkipComputerName=YES（忽略计算机名）
　　配置全局的配置文件：
　　跳过欢迎界面，MDT的计算机名字改为ip地址：

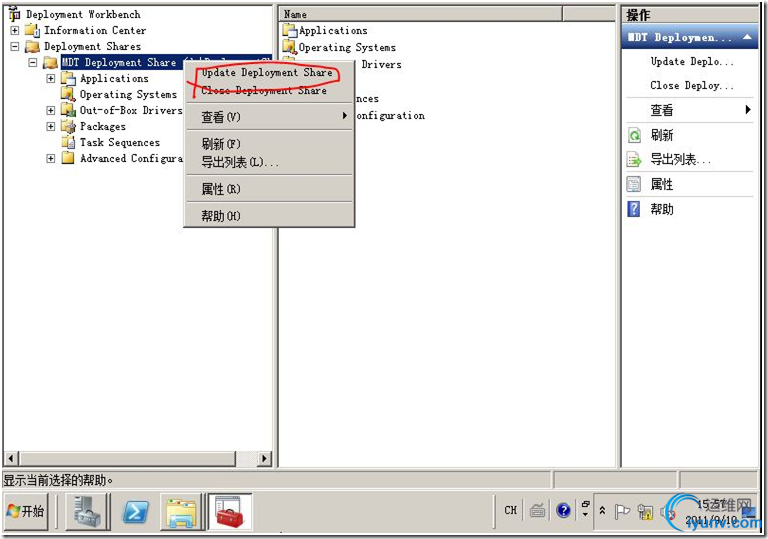

　　在做完这些操作后，要去更新部署共享，以使配置生效。

　　更新过程，第一次时间会很长

　　接下来我们需要把生成的 WinPE引导镜像添加到WDS中

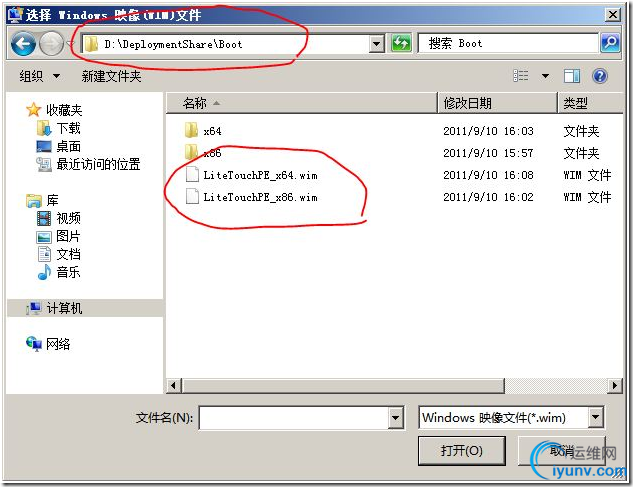

　　把适用于x86和x64的引导镜像都添加到wds中

　　用客户端试一下

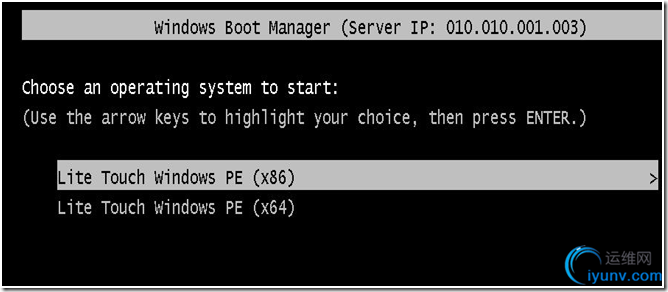

　　刚才添加的两个引导镜像

　　我们在MDT添加的时64位的操作系统，所以选择从x64引导

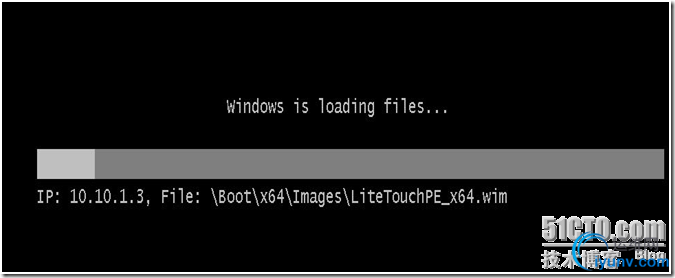

　　正在downloadWinPE到客户端

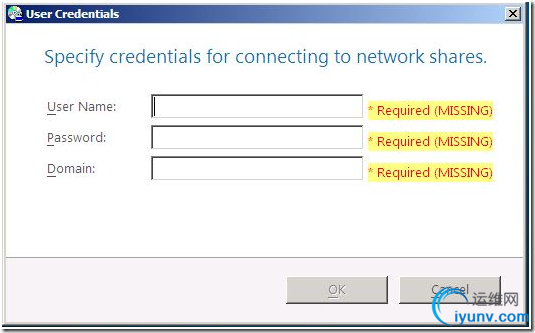

　　填入凭据：

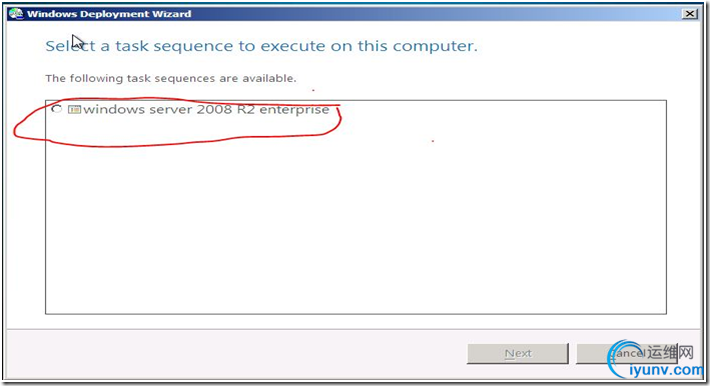

　　选择任务序列：

　　往下就可以给这个客户端部署这个操作系统了
　　到这儿MDT 和 WDS的配置就完成了，如果想要部署别的windows操作系统，首先要导入这个操作系统，然后做成任务序列。在做完操做后需要去更新一下部署共享，如果更新的过程中发现winpe的内容有了变化，需要在wds中重新加载它们。
　　当然mdt能做的可不止这一点儿，mdt可以在部署操作系统的过程中同时安装硬件驱动，以及在装完操作系统后自动安装应用软件。你也可以现在一台客户端上装好一个操作系统，然后装好各种应用程序，再在mdt上创建一个捕获的任务序列让客户端去执行，将客户端的操作系统捕获到mdt中，然后在mdt上创建这个捕获镜像的任务序列，这样以后就用这一个统一的模板去发放操作系统，是不是很省事。这些就不在这儿介绍了。
　　配置Linux操作系统的安装
　　前面配置了syslinux的启动画面，并且在里面添加了windows linuxvmware安装的Entry，而且配置了MDT与windows的Entry相对应，接下来我们配置linux安装的Entry.
　　首先我们在wds上配置一个FTP，通过ks文件和ftp实现Linux操作系统的自动安装
　　使用iis搭建FTP（省略），大家应该都会哈
　　在FTP根目录下创建个版本的Linux目录，比如创建CentOS32目录，并将CentOS5.6 32bit镜像的内容都解压到此目录下。
　　将centos的ks脚本（在centos中使用kickstart工具产生）放到CentOS目录下
　　在D:\RemoteInstall\Boot\x86\目录下创建linux目录，并在linux目录下创建各版本的目录，这里创建centos32目录，并将ftp根目录下centos32中image目录下的pxeboot中的内容全部拷贝到该目录下。
　　在x64目录下也按照如此操作。
　　在x86和x64目录下的pxelinux.cfg目录中创建linux.menu配置文件：
　　内容如下：
　　MENU TITLE Setup Menu
LABEL Main Menu
MENU LABEL ^0----Return to Main Menu
KERNEL vesamenu.c32
MENU BACKGROUND wds.jpg
APPEND pxelinux.cfg/default
LABEL CentOS5.6
MENU LABEL ^1----CentOS5.6_i386
　　kernellinux/centos32/vmlinuz
append ks=ftp://10.10.1.3/centos32/ks.cfg initrd=linux/centos32/initrd.imgramdisk_size=8192
　　从客户端启动看一下效果吧
　　从 Linux Installation Entry进去可以看到二级菜单

　　开始加载x86或x64\linux\centos32中的启动文件

　　开始安装：
