snmp服务配置实验（cisco路由交换+windows server+red hat 6.2）

佘小宝的爹

　　一、安装前准备
　　1、硬件环境
　　虚拟机、小凡模拟器
　　2、软件环境
　　Red Hat Enterprises Linux 6.2、winserver2008、winserver2003、cisco3640系统光盘各一张
　　二、实施步骤

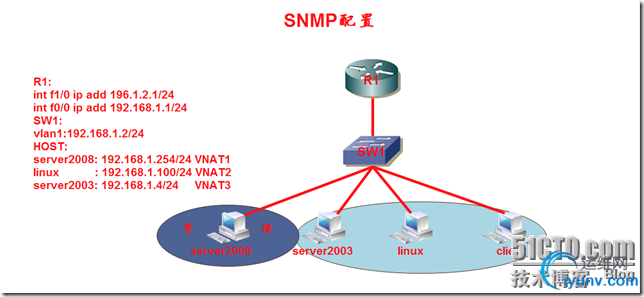

　　1、根据实验创建拓扑图

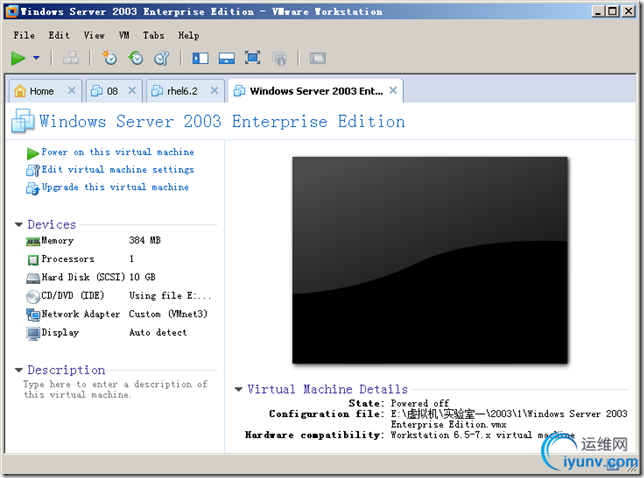

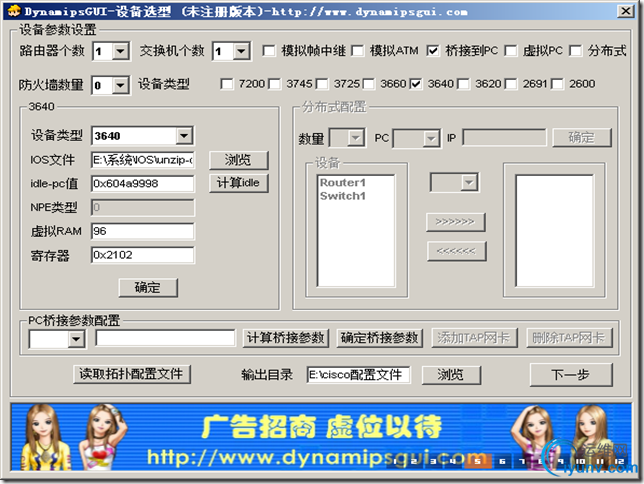

　　2、使用小凡以及虚拟机搭建网络环境

　　小凡接口配置:
　　Router1 F0/0 <----> Switch1 F0/0
　　XPC P0/1 <----> Switch1 F0/1
　　XPC P0/2 <----> Switch1 F0/2
　　XPC P0/3 <----> Switch1 F0/3
　　XPC P0/4 <----> Switch1 F0/4
　　Router1 F1/0 <----> Switch1 F0/5
　　3、系统部署
　　CISCO路由交换配置
　　开启SNMP: snmp-server commounity public RO/RW
　　开启trap: snmp-server host ip public
　　启用trap陷阱-配置模式事件: snmp-server enable traps config
　　设置管理员标识及联系方法:snmp-server location 联系方法及标识
　　在企业的边缘路由器上启用ACL 禁止smnp包外出 保证网络的安全性
　　Router(config)#access-list 101 deny udp any any eq snmp
　　Router(config)#access-list 101 deny udp any any eq snmptrap
　　Router(config)#access-list 101 permit ip any any
　　Router(config-if)#ip access-group 101 in
　　Linux配置
　　加载系统光盘通过yum进行安装snmp:
　　yum -y install net-snmp net-snmp-utils net-snmp-libs
　　编辑配置文件进行修改
　　vi /etc/snmp/snmpd.conf
　　#view mib2 included .iso.org.dod.internet.mgmt.mib-2 fc (89行)   将前面的#号去掉
　　将上面的改成下面的
　　a ccess notConfigGroup “” any noauth exact systemview none none（62）
　　a ccess notConfigGroup “” any noauth exact mib2 none none（62）
　　去掉view前面的#号

　　更改下面的source以及community选项使得系统更加安全 source指定主机或者网络 community 团体名

　　通过下面的建立可读可写团体名
　　rocommunity 团体名 只读
　　rwcommunity 团体名 读写
　　启动snmp服务：service snmpd start   通过netstat -unl | grep 161 端口 验证服务是否正常启动
　　snmpwalk    SNMP查询工具
　　-v     指定SNMP协议版本
　　-c     指定团体名
　　host   主机
　　snmpwalk -v 2c -c public -ca -cp tcp 192.168.1.1 host
　　windows配置
　　win2008 R2：服务器管理器--添加功能--snmp服务--完成
　　win2003 R2：控制面板--添加/删除 Windows 组件--Windows 组件向导--管理和监视工具--简单网络管理协议??
　　启用snmp服务：services.msc--snmp服务--启动

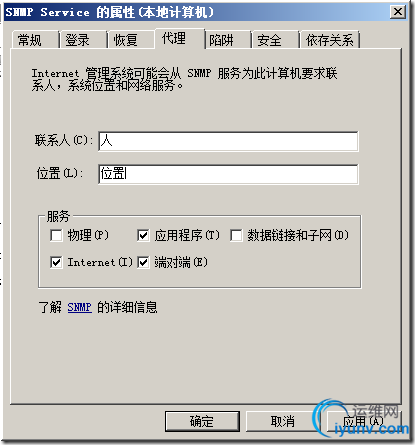

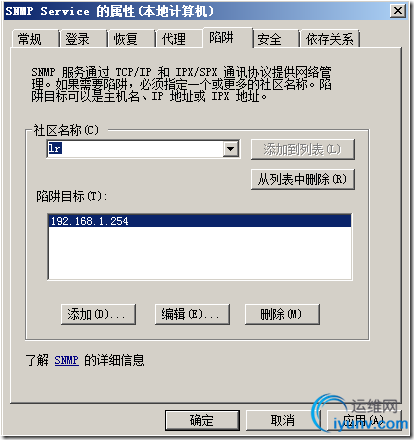

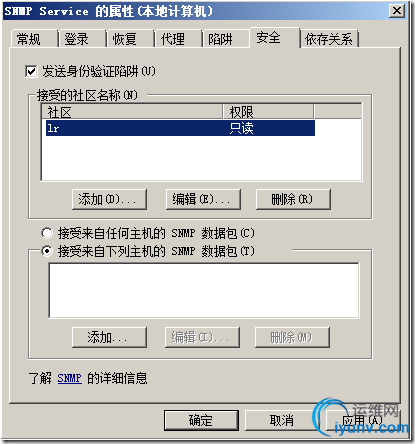

　　配置snmp服务：snmp service属性

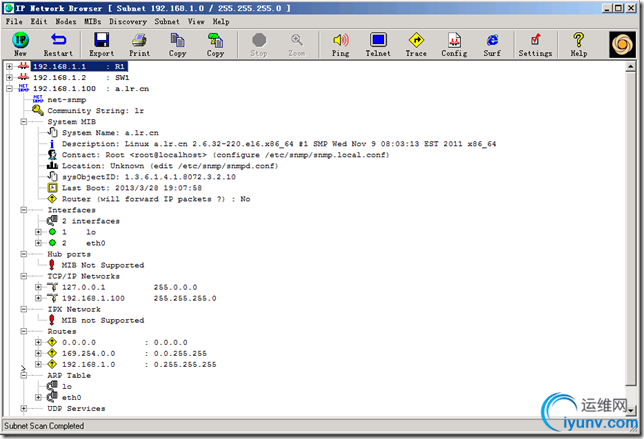

　　安装Solarwinds软件进行测试：
