华为OSPF动态路由实战

luobo2ni

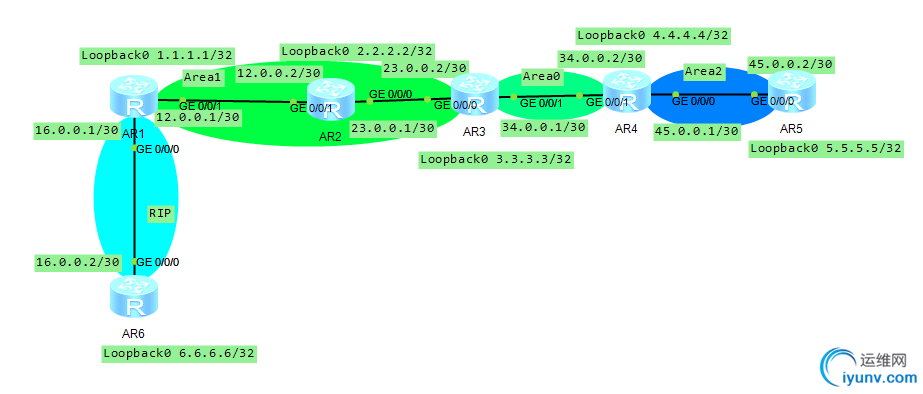

　　实验环境：

　　实验:
　　1.RID的选举
　　2.DR的选举
　　3.邻接关系的建立
　　4.基本配置
　　5.路由引入
　　6.ASE1/ASE2 ,N1/N2路由分析
　　7.6种LSA分析
　　8.stub/完全stub/NSSA/完全NSSA
　　9.路由聚合通报分析
　　[AR1]ospf 10 router-id  1.1.1.1 环卫口的地址作为router-id。
　　[AR1-ospf-10]area 1  新建区域1
　　[AR1-ospf-10-area-0.0.0.1]network 12.0.0.0  0.0.0.3 通报自己的IP信息
　　[AR1-ospf-10-area-0.0.0.1]network1.1.1.1  0.0.0.0
　　< AR1>reset ospf 10 process graceful-restart 重启OSPF

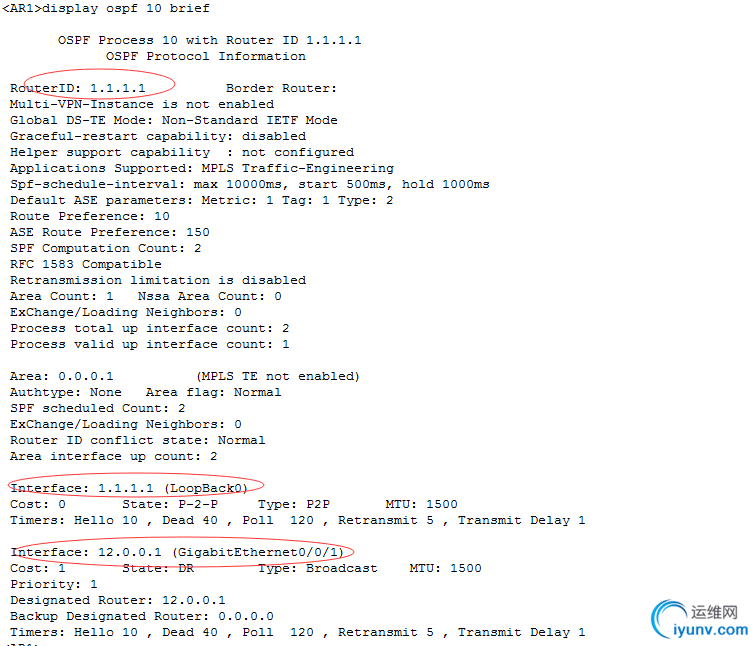

　　<AR1>dis ospf 10 brief      可以查看ospf信息

　　[AR2]ospf 10  router-id  2.2.2.2
　　[AR2-ospf-10]area 1  AR2也属于区域1
　　[AR2-ospf-10-area-0.0.0.1]network  12.0.0.0 0.0.0.3
　　[AR2-ospf-10-area-0.0.0.1]network 23.0.0.0 0.0.0.3
　　AR3属于区域边界路由(ABR)，同时具备区域1和区域0.环卫口的IP放在区域0或者1都可以
　　[AR3]ospf 10  router-id 3.3.3.3
　　[AR3-ospf-10]area  1
　　[AR3-ospf-10-area-0.0.0.1]network 23.0.0.0 0.0.0.3
　　[AR3-ospf-10]area 0
　　[AR3-ospf-10-area-0.0.0.0]network 34.0.0.0 0.0.0.3
　　[AR3-ospf-10-area-0.0.0.0]network 3.3.3.3 0.0.0.0
　　[AR4]ospf  10 router-id 4.4.4.4
　　[AR4-ospf-10-area-0.0.0.0]network 34.0.0.0 0.0.0.3
　　[AR4-ospf-10]area 2
　　[AR4-ospf-10-area-0.0.0.2]network 45.0.0.0 0.0.0.3
　　[AR4-ospf-10-area-0.0.0.2]network 4.4.4.4 0.0.0.0
　　[AR5]ospf 10 router-id  5.5.5.5
　　[AR5-ospf-10]area 2
　　[AR5-ospf-10-area-0.0.0.2]network 45.0.0.0 0.0.0.3
　　[AR5-ospf-10-area-0.0.0.2]network 5.5.5.5 0.0.0.0
　　配置好以后可以通过：

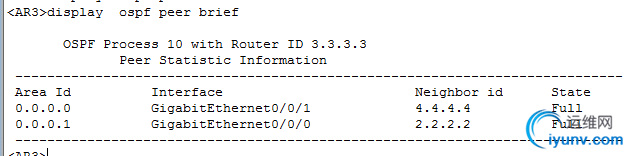

　　<AR3>display ospf peer brief   查看邻居关系

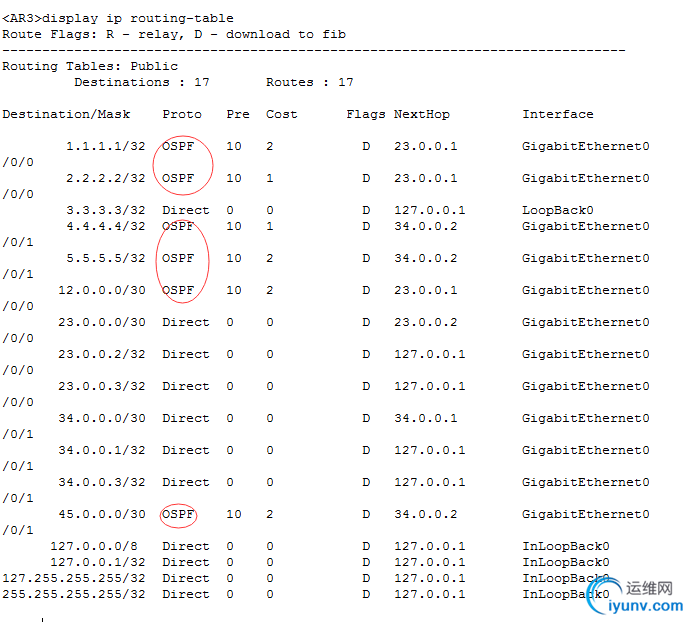

　　此时关于ospf基本的配置已经好了。

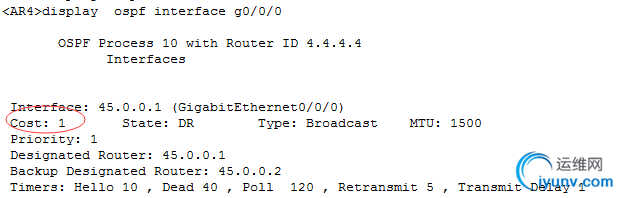

　　<AR4>display ospf interface g0/0/0    查看ospf接口信息

　　ospf的cost值是由100M/接口的带宽，所得到的值，至小为1。
　　状态为DR，网络类型type为广播.
　　---------------------------------------------------------

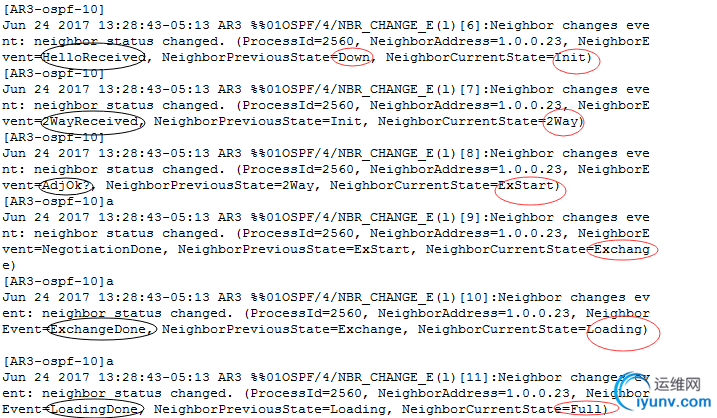

　　OSPF启动以后邻居关系建立过程：

　　1.Init状态:首先由一方发起hello报文（如果发送4次hello报文都没人回应，就会人为整个区域就只有自己，则自己就成为DR，如果有人回应则route-ip大的为DR）
　　2.2Way状态：当对方回应hello报文，收到对方回应的报文后关系将成为2Way的关系（而在回应之前一定是Down的状态）
　　3.ExStart状态：2Way状态以后将进行ExStart这个状态，ExStart状态会选主从.
　　4.Exchange状态：主从选好以后在Exchang状态下会相互发送DBD，主先送。
　　5.loading状态：收到对方的DBD头部信息的时候，会向对方发送LSR请求需要的信息.
　　6.full状态：对方收到LSR以后会发送LSU来回应。（最终为full的关系）
　　--------------------------------------------------------------------
　　配置AR6和AR1的RIP协议：
　　[AR6]rip
　　[AR6-rip-1]version 2
　　[AR6-rip-1]undo summary
　　[AR6-rip-1]network 6.0.0.0
　　[AR6-rip-1]network  16.0.0.0
　　[AR1]rip
　　[AR1-rip-1]version 2
　　[AR1-rip-1]undo summary
　　[AR1-rip-1]network 16.0.0.0

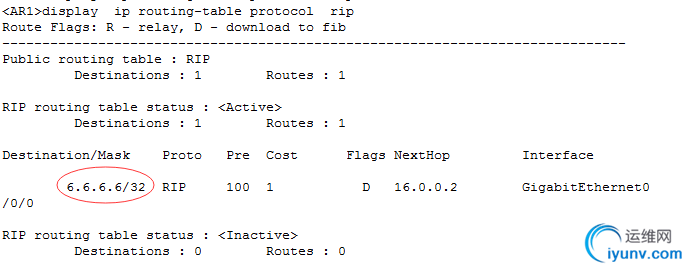

　　<AR1>display  ip routing-table protocol  rip  此时可以查看AR1的rip路由信息

　　需要让AR6和其他路由相互学习。在AR1上做路由引入(此时的AR1为ASBR角色):
　　[AR1-ospf-10]import-route  rip  type 1  1代表度量值累加，比如AR2学到的度量值为1.那么AR3学到                                         的度量值就为2 ，默认是2 不累加。
　　[AR1-rip-1]import-route  ospf  10 引入ospf

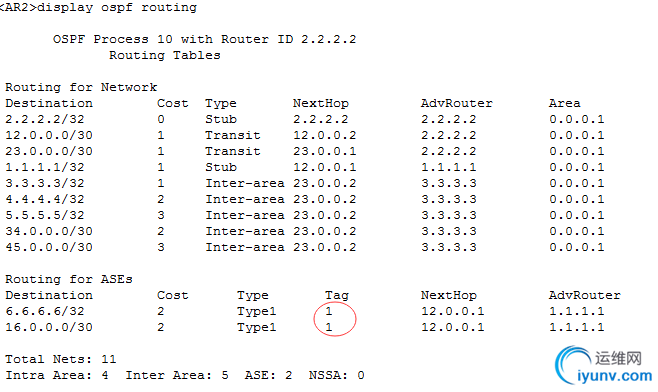

　　<AR2>display ospf routing 可以看到ospf学到的rip的类型为1

　　LSA:
　　1和2类：只能在本区域交互链路状态信息，如果要往外转发需要区域边界路由器的参与，区域边界路由         去通过使用3类进行描述，并向外传递
　　3  类： 可以在区域边界交互信息
　　4  类： 用于定位ASBR
　　5  类： 在不同的协议域之间交互信息
　　7  类： 之在nssa区域里泛洪，并通报引入外部路由列入RIP

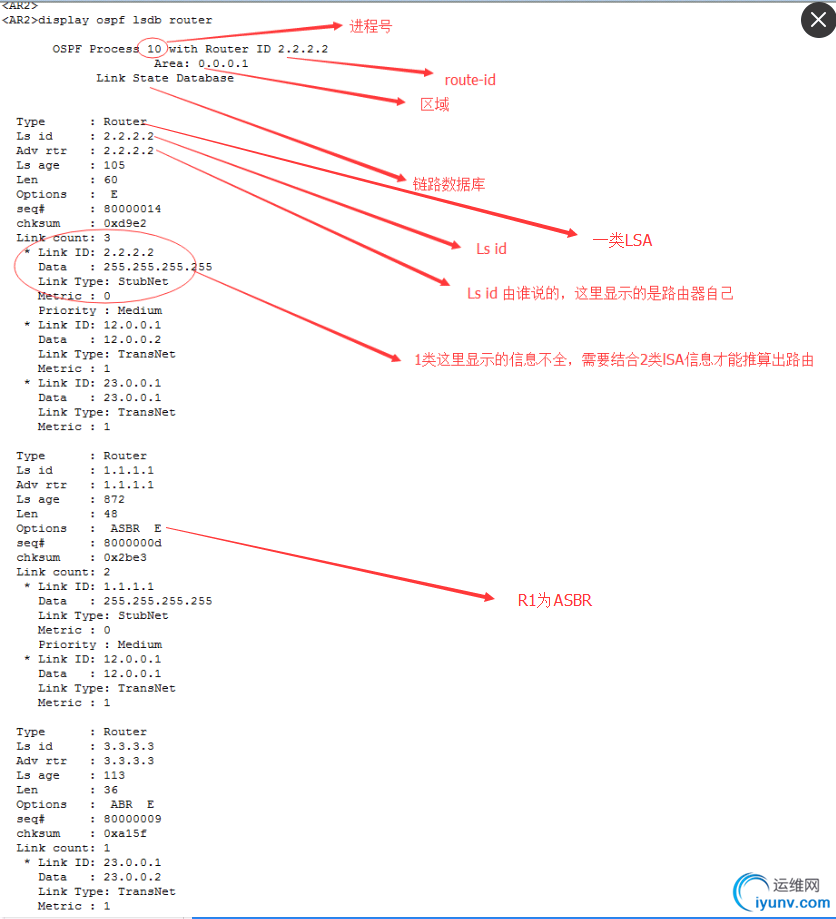

　　<AR2>display ospf lsdb router 查看1类LSA信息

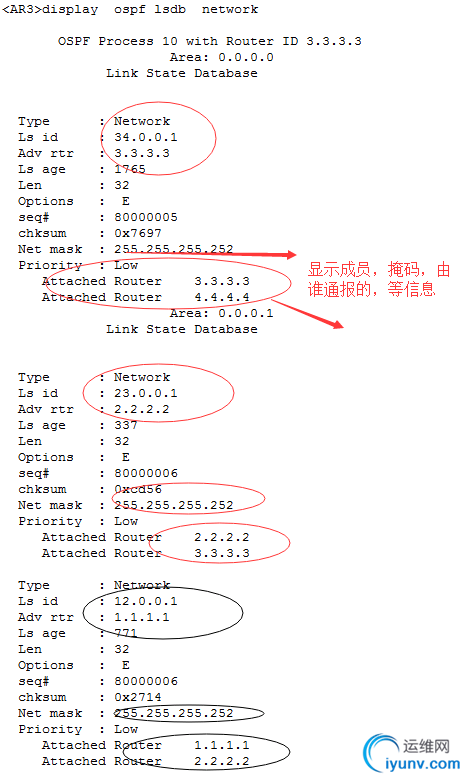

　　<AR3>display  ospf lsdb  network查看2类LSA,结合1类。

　　不再同一区域的AR4和AR5,是不知道谁是ASBR,所以AR3作为Abr会为AR4产生一个4类来标记谁是ASBR

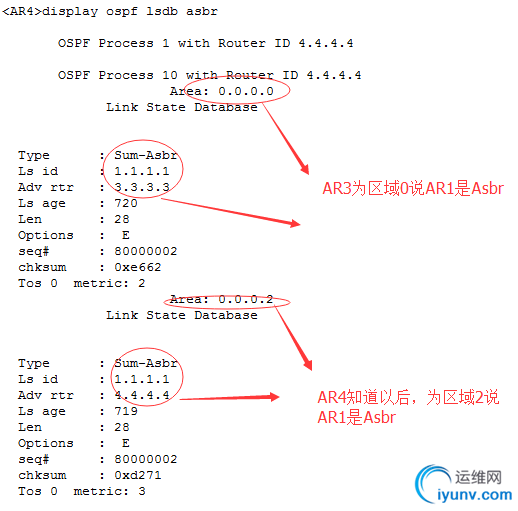

　　<AR4>display ospf lsdb asbr 查看4类LSA

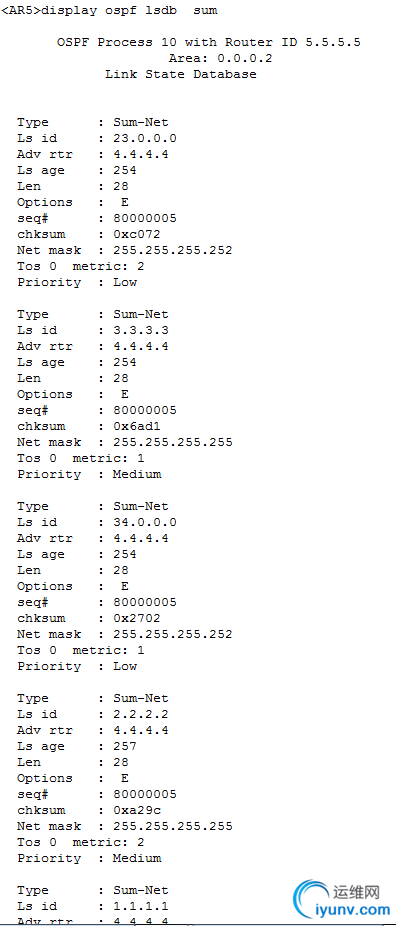

　　<AR5>display ospf lsdb sum 查看3类LSA。作为AR5会收到很多AR4通过3类描述出来的信息。

　　------

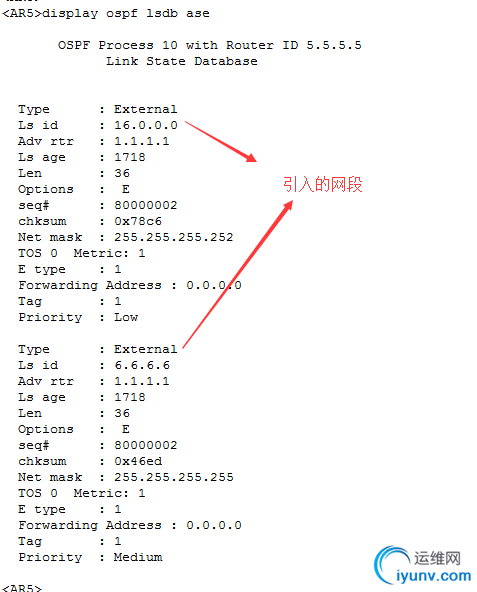

　　<AR5>display ospf lsdb ase 查看5类LSA,5类像整个ospf域通告路由

　　优化成Stub区域，优化掉4类和4类：例如，区域2，所有的设备只有一条链路连到ABR上，可以优化掉4 5类LSA,AR4通过3类进行描述通报给AR5
　　Stub只能在没有外部区域的情况下使用：Stub区域优化网络。
　　[AR5]ospf 10
　　[AR5]-ospf-10]area 2
　　[AR5]-ospf-10-area-0.0.0.2]stub
　　[AR4]ospf 10
　　[AR4]-ospf-10]area 2
　　[AR4]-ospf-10-area-0.0.0.2]stub

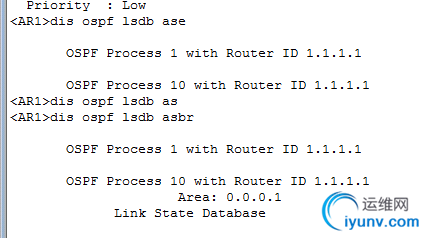

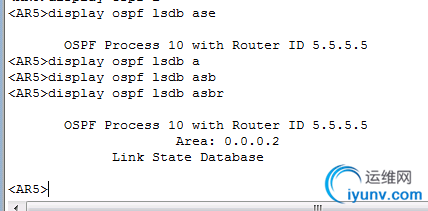

　　此时再查看4类和5类已经没有信息了

　　优化成完全stub区域：比stub少了3类的明细,只接收一条默认的3类
　　[AR4-ospf-10-area-0.0.0.2]stub no-summary
　　[AR5-ospf-10-area-0.0.0.2]stub no-summary
　　有Asbr的区域 别入区域1则不能优化为stub区域。因为他必须要5类去通报RIP的外部路由。但是如果要优化则可以使用NSSA优化
　　NSSA优化: 优化以后 4和5类没有了。通过7类nssa进行通报
　　[AR1-ospf-10-area-0.0.0.1]nssa
　　[AR2-ospf-10-area-0.0.0.1]nssa
　　[AR3-ospf-10-area-0.0.0.1]nssa

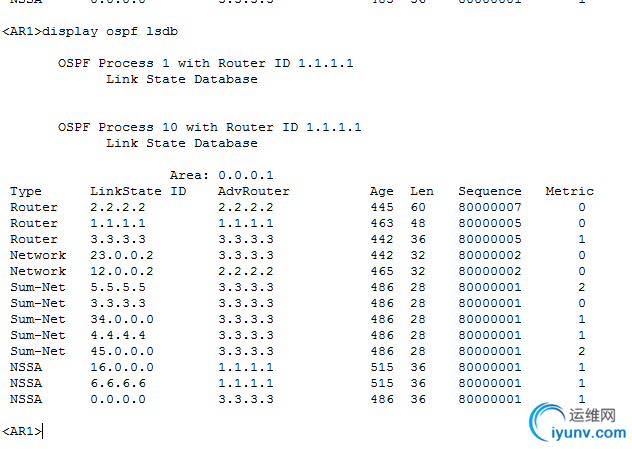

　　<AR1>dis ospf lsdb nssa   查看多出来的7类，7类的泛洪范围只能在nssa区域里

　　此时的AR3会把自己变成Asbr,把nssa区域里的路由转换成5类向整个ospf区域进行通告

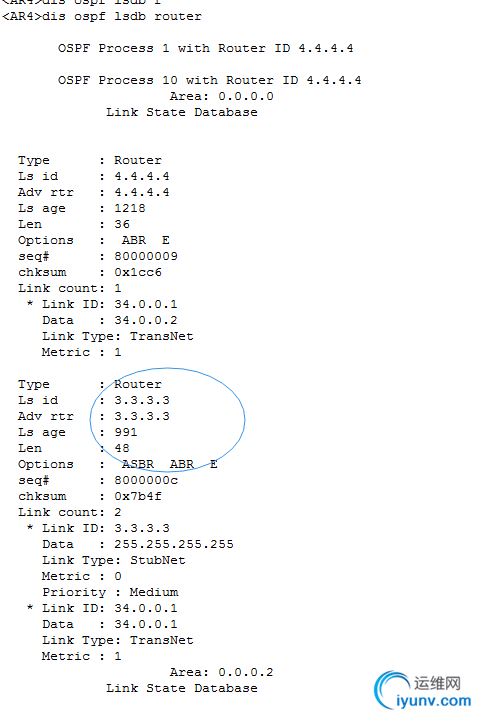

　　可以通过AR4的1类看到3已经变成Asbr了

　　区域内的网络聚合：先去掉nssa 和stub ,undo nssa ,undo stub
　　域内的路由汇总只能在ABR上，域外的路由汇总只能在Asbr上做
　　[AR5]int LoopBack 10
　　[AR5-LoopBack10]ip add 172.16.0.1 24  配置两个环卫口模拟网段
　　[AR5-LoopBack20]ip address 172.16.1.1 24
　　[AR5-ospf-10-area-0.0.0.2]network 172.16.0.0  0.0.0.255
　　[AR5-ospf-10-area-0.0.0.2]network 172.16.1.0  0.0.0.255

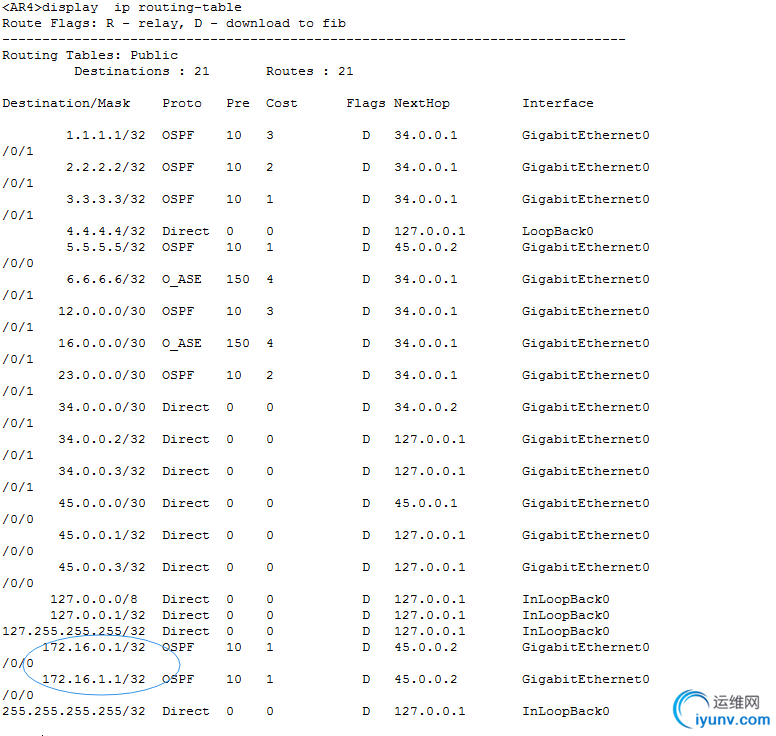

　　此时的路由表显示的都是明细

　　[AR4-ospf-10-area-0.0.0.2]abr-summary  172.16.0.0 255.255.254.0 路由汇总

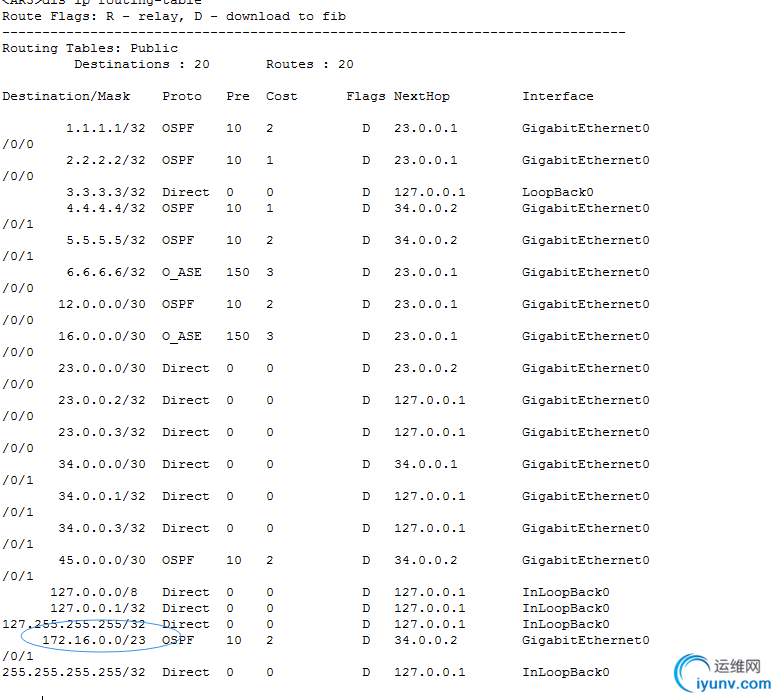

　　聚合以后：

　　外部网络聚合：
　　外部的路由只能在ASBR上做
　　[AR6-LoopBack20]ip add 173.16.1.1 24
　　[AR6-LoopBack10]ip add 173.16.0.1 24
　　[AR6-rip-1]network  173.16.0.0

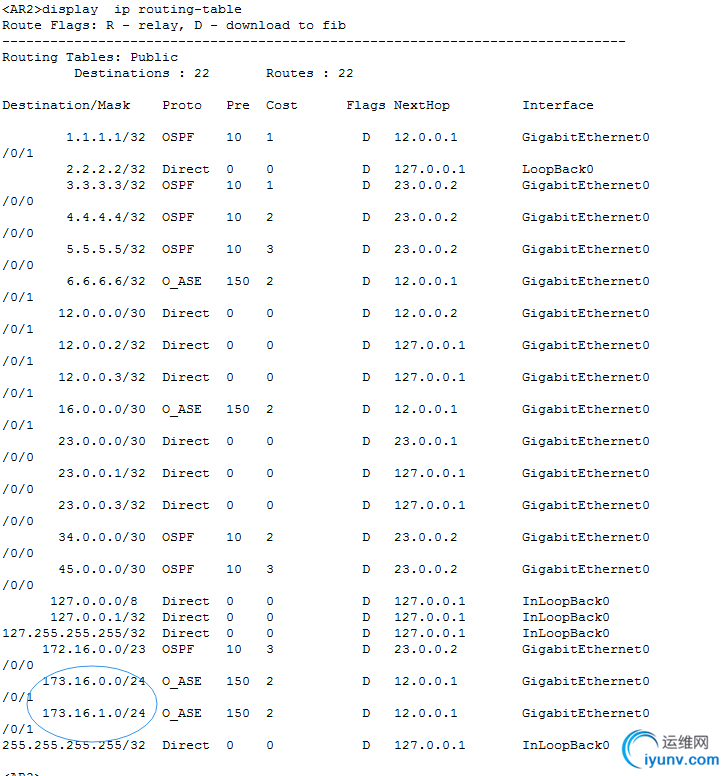

　　聚合前：
　　[AR1-ospf-10]asbr-summary 173.16.0.0 255.255.254.0 路由汇总

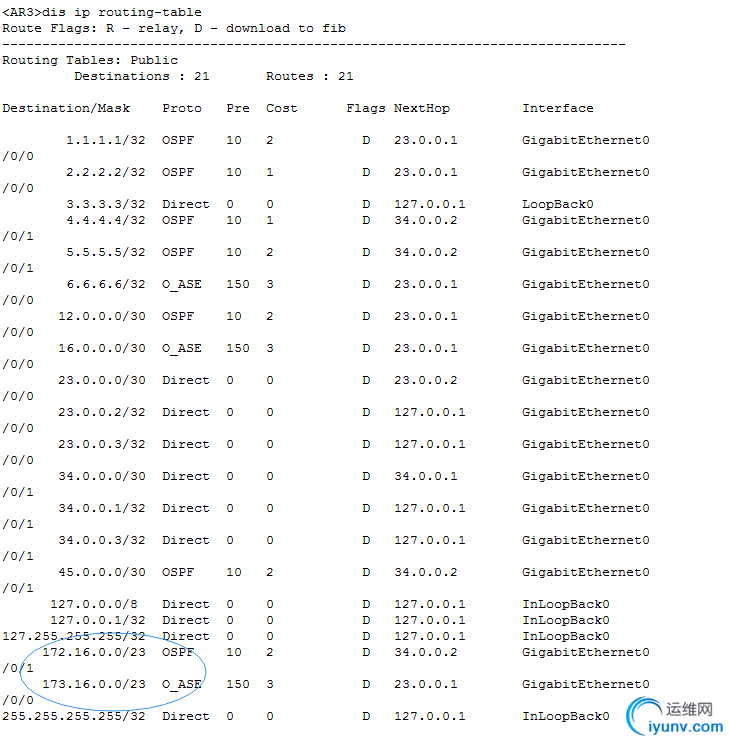

　　汇总以后：

　　修改度量值
　　[Huawei-GigabitEthernet0/0/1]ospf cost 10 通过调整OSPF的cost值来调整流量的走向。值越小越优先
